نور کوآکسیال در ابزار تعمیرات موبایل | شفاف‌تر ببین!

وقتی پای تعمیرات موبایل وسطه، مخصوصاً تعمیرات ریز و حساس مثل تعویض آی‌سی‌های BGA یا بررسی ترک‌های ظریف روی برد، چیزی که بیشتر از هر وقت دیگه‌ای بهش نیاز داری، یه تصویر واضح، دقیق و بدون سایه‌ست. اینجا دقیقاً نور کوآکسیال (Coaxial Illumination) میاد وسط میدون و کار رو برات چند برابر راحت‌تر می‌کنه.

تو این مقاله خودمونی قراره مفهومی که شاید اسمش ترسناک به نظر برسه (!) رو جوری برات توضیح بدم که هم کامل درکش کنی، هم بدونی کِی و کجا باید ازش استفاده کنی، و هم موقع خرید لوپ یا ابزار تعمیراتی، مثل یه کارشناس حرفه‌ای تصمیم بگیری.

نور کوآکسیال یعنی دقیقاً چی؟

خب بذار از پایه بگم. معمولاً تو لوپ‌ها و میکروسکوپ‌های معمولی، نور از بیرون و زوایای مختلف به سطح قطعه می‌تابه. رایج‌ترینش رینگ‌لایت هست که دورتادور لنز بسته می‌شه و از کنار به سطح می‌تابه. این نوع نور برای بیشتر کارها خوبه، ولی یه ایراد اساسی داره:

🔍 وقتی با سطح‌های خیلی صاف، براق، فلزی یا شیشه‌ای سروکار داری، نور معمولی بازتاب بدی می‌ده. یعنی یا نور منحرف می‌شه، یا کلاً برمی‌گرده تو چشم! در نتیجه تصویر تیره یا با سایه‌های مزاحم دیده می‌شه.

اینجاست که نور کوآکسیال غوغا می‌کنه.

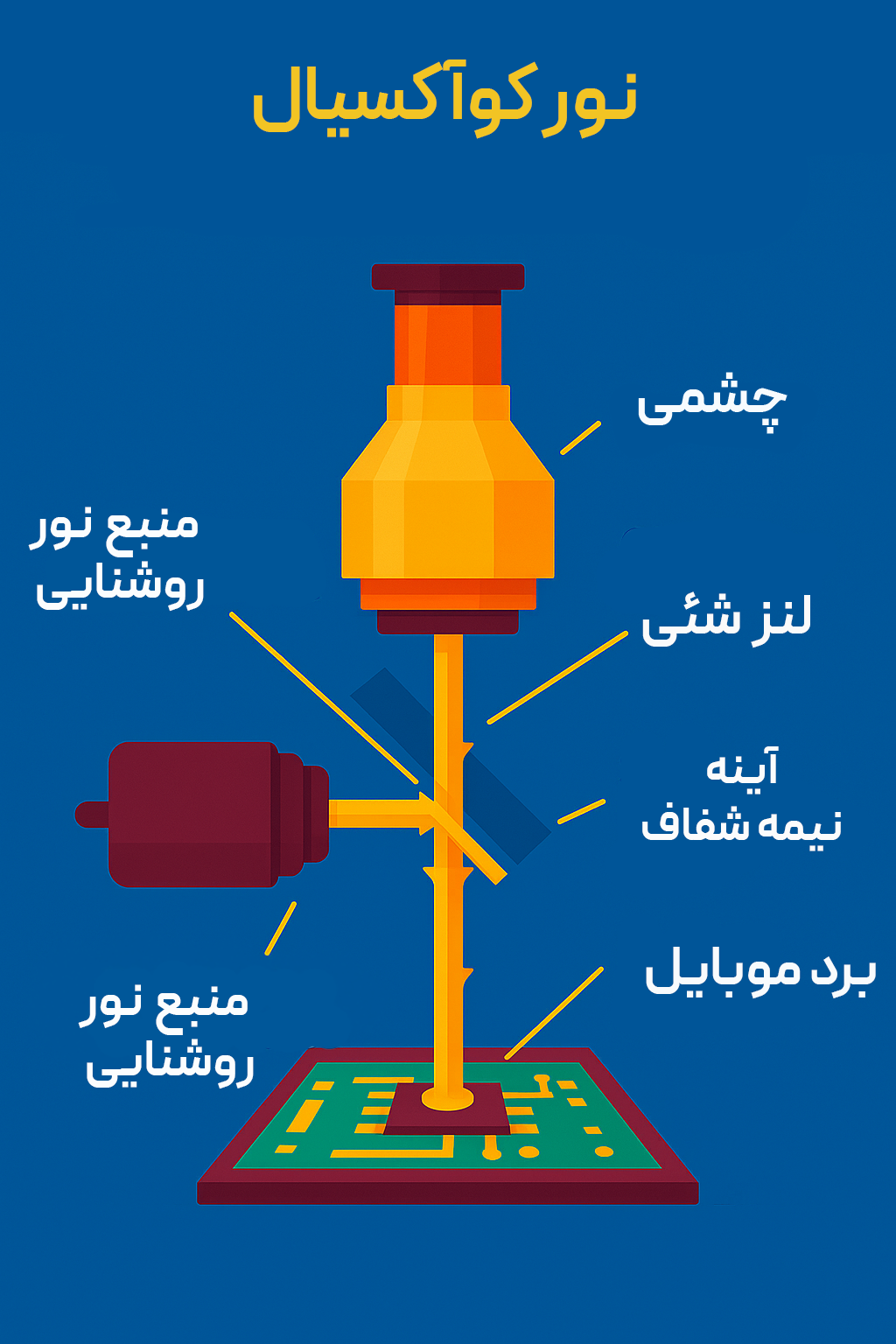

تو سیستم نورپردازی کوآکسیال، نور دقیقاً از همون مسیر و محور نوری که چشم (یا لنز دوربین) داره نگاه می‌کنه، تابیده می‌شه. این نور توسط یه آینه نیمه‌شفاف داخل بدنه‌ی لوپ هدایت می‌شه به سمت پایین، هم‌راستا با دید. یعنی چیزی که می‌بینی، درست از همون زاویه‌ای روشن شده که داری نگاه می‌کنی!

وضوح بیشتر در سطوح براق یا فلزی

موقع کار با آی‌سی‌های BGA، پایه‌های طلاکاری‌شده یا بردهای با روکش مسی یا محافظ براق، نور کوآکسیال باعث می‌شه جزئیات خیلی دقیق‌تر و واضح‌تر دیده بشن

حذف سایه‌ها و بازتاب‌های مزاحم

چون نور از همون مسیری میاد که چشم می‌بینه، دیگه سایه‌ای نمی‌افته و نور بازتابی کنترل‌شده‌ست.

کشف ترک‌های ریز و مشکلات لحیم‌کاری

گاهی یه ترک موئی یا لحیم سرد ممکنه با نور معمولی دیده نشه، ولی نور کوآکسیال دقیقاً همون نقطه رو روشن می‌کنه و تفاوت سطح یا بازتاب‌ خاصش رو نشون می‌ده.

جزئیات پنهان رو لو می‌ده!

وقتی نیاز داری یه ناهماهنگی خیلی جزئی رو پیدا کنی، یا می‌خوای مطمئن شی اتصال برقرار شده یا نه، نور کوآکسیال مثل یه چراغ قوه‌ی مخصوص جاسوسی (!) همه چی رو لو می‌ده.

مزایای استفاده از نور کوآکسیال

کجا به درد می‌خوره؟

اگه تعمیرکار حرفه‌ای موبایلی، احتمال زیاد توی این شرایط گیر کردی:

تو همه‌ی این شرایط، نور کوآکسیال مثل یه ابزار کمکی قدرتمند وارد عمل می‌شه و کیفیت کارت رو حرفه‌ای‌تر می‌کنه

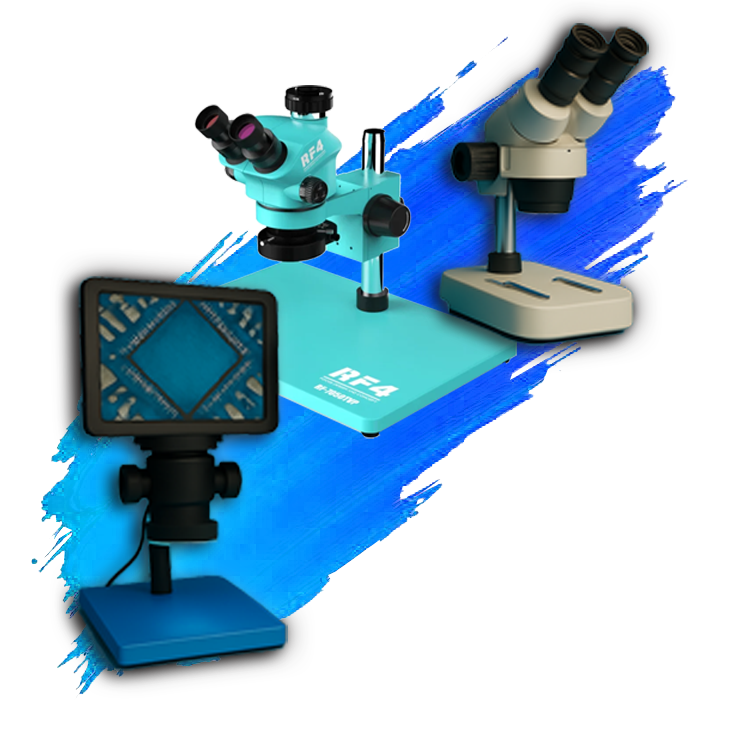

چه لوپ‌هایی نور کوآکسیال دارن؟

همه‌ی لوپ‌ها این سیستم رو ندارن، ولی مدل‌های جدیدتر یا حرفه‌ای‌تر، یا به‌صورت پیش‌فرض نور کوآکسیال دارن یا می‌تونن با افزونه مخصوص بهش مجهز بشن.

• لوپ سه چشم EASYFIX DA-PRO

• لوپ حرفه‌ای KAILIWEI P04 7050

• مدل دیجیتال RF4 RF-7050TV

این چند مدل معروف لوپ‌ یا خودشون سیستم نور کوآکسیال داخلی دارن یا جایگاه نصبشون رو پیش‌بینی کردن. همچنین بعضی برندها افزونه‌های جانبی نور کوآکسیال تولید می‌کنن که می‌تونی جداگانه تهیه کنی و به لوپت اضافه کنی. مثلاً نور کوآکسیال با کابل فیبر نوری یا مدل‌های LED داخلی که داخل هد نصب می‌شن.

چون جهت نور و دید یکیه، باید فوکوس لوپ دقیق باشه. اگه فوکوس بهم بخوره، وضوح نور هم کاهش پیدا می‌کنه.

اگه لنز یا چشمی رو کج بگیری، کوآکسیال درست کار نمی‌کنه. باید دیدت نسبت به سطح کاملاً عمودی باشه.

همین‌جوری که دستگاه روشنه استفاده نکن! یه‌سری نکات هست که اگه رعایتشون کنی، بیشترین کیفیت رو می‌گیری:

سطح برد یا آی‌سی باید تمیز و بدون چربی یا گرد و غبار باشه. چون نور کوآکسیال بسیار متمرکزه، آلودگی تصویر رو خراب می‌کنه.

برای اینکه تأثیر واقعی نور کوآکسیال رو ببینی، رینگ‌لایت یا نورهای جانبی رو خاموش کن یا کمشون کن.
