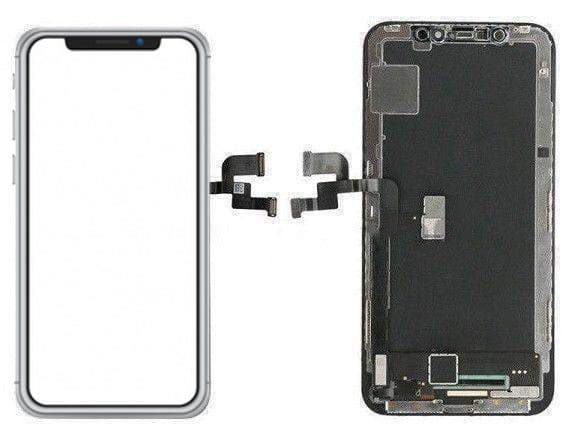

تاچ و ال سی دی اورجینال و اصلی گوشی موبایل آیفون X

اسپیکرهای صدا و سنسور چسبانده شده به تاچ و ال سی دی توسط کارخانه ی سازنده این گوشی به آن جفت شده اند و باید آنها را از تاچ و ال سی دی قدیمی خود به تاچ و ال سی دی جدید منتقل کنید.

این سنسور شامل Flood illuminator (لامپ سیل) است که بخشی از قابلیت های امنیتی بیومتریک Face ID است.

اگر این بخش خراب شود یا عوض شود، Face ID به درستی کار نمی کند.

بنابراین حواستان خیلی جمع باشد که به هیچ کدام از اجزای Face ID حین تعویض آن آسیب نرسانید چون فقط خود اپل می تواند آن را به حالت اول برگرداند

مرحله 1

• قبل از شروع حتما شارژ باتری را تا زیر 25 درصد خالی کنید

چرا که باتری لیتیومی شارژ شده اگر تصادفا سوراخ شود ممکن است باعث آتش/ انفجار شود.

• ابتدا و قبل از هر کاری گوشی آیفون خود را خاموش کنید.

• باز کردن تاچ و ال سی دی گوشی باعث خراب شدن چسب ضد آب دور آن می شود.

بنابراین قبل از این که این مرحله را بگذرانید حتما چسب تهیه کنید یا اگر چسب ندارید با دقت این مرحله را انجام دهید تا به چسب دور تاچ و ال سی دی آسیب نرسد.

• دو پیچ ستاره ای اطراف پورت شارژ را باز کنید.

مرحله 2

• گرم کردن لبه ی پایینی گوشی به نرم شدن چسب دور تاچ و ال سی دی کمک می کند و باعث می شود راحت تر باز شود. • از یک سشوار یا iOpener استفاده کنید و آن را روی لبه ی پایینی گوشی بگذارید تا چسب آن شل شود.

مرحله 3

• دو مرحله ی بعدی نیاز به یک iSclack دارند

اگر از این وسیله استفاده نمی کنید، دو مرحله ی بعدی را رد کنید و روش جایگزین آن را بخوانید.

• اگر عمق پلاستیک سنج به مرکز iSclack چسبیده آن را باز کنید

چون که برای گوشی های بزرگی چون آیفون X به آن نیاز نیست.

• کاپ های مکنده ی ابزار را نزدیک لبه پایینی گوشی قرار دهید، یکی از کاپ ها در بالا و دیگری در پایین آن.

• هر دو کاپ مکنده را به آرامی فشار دهید.

• اگر تاچ و ال سی دی یا گلس پشت گوشی شما بدجوری آسیب دیده آن را با لایه ای از چسب های نواری بپوشانید تا به کاپ های مکنده اجازه دهد به آن بچسبند.

البته خود iSclack دو تکه نوار برای این منظور دارد.

مرحله 4

• دو گیره ی iSclack را به آرامی فشار دهید تا کاپ های مکنده، تاچ و ال سی دی را کمی از درب پشت گوشی جدا کند. • تاچ و ال سی دی را کاملا جدا نکنید و کافیست یک درز کوچک بین لبه انتهای گوشی ایجاد شود. • یک پیک باز کننده بین درز قرار دهید. • دو مرحله ی بعد را رد کنید و به مرحله ی 7 بروید.

مرحله 5

• اگر فقط از یک گیره ی مکنده استفاده می کنید، آن را روی لبه ی پایینی گوشی بگذارید البته آن را جوری بگذارید که لبه های منحنی گلس را در بر نگیرد. • اگر تاچ و ال سی دی یا گلس پشت گوشی شما بدجوری آسیب دیده آن را با لایه ای از چسب های نواری بپوشانید تا به کاپ های مکنده اجازه دهد به آن بچسبند. هم چنین می توانید به جای کاپ مکنده از یک نوار چسب خیلی قوی استفاده کنید. اگر باز هم موفق نشدید، می توانید با یک چسب قوی کاپ مکنده را به تاچ و ال سی دی شکسته شده بچسبانید.

مرحله 6

• کاپ مکنده را به آرامی به طرف بالا بکشید به طور پیوسته به آن فشار وارد آورید تا یک درز کوچک بین پنل جلو و درب عقب ایجاد شود. • پیک باز کننده را درون درز قرار دهید. • چسب نگه دارنده ی تاچ و ال سی دی بسیار قوی است و برای ایجاد این درز به نیروی تقریبا زیادی نیاز دارید. اگر احساس کردید که این کار جواب نمی دهد مجددا آن را کمی گرم کنید تا چسب ها شل شوند و شما بتوانید درز کافی برای پیک باز کننده ایجاد کنید.

مرحله 7

• پیک باز کننده را دور لبه های گوشی بکشید تا چسب نگه دارنده تاچ و ال سی دی را باز کند. • هرگز پیک را خیلی داخل گوشی نکنید چون ممکن است به محتویات داخلی آن آسیب برسد.

مرحله 8

• مجددا پیک باز کننده را وارد لبه ی انتهایی گوشی کنید و آن را تا لبه ی بالا و راست گوشی بکشید تا چسب آن کنده شود. • پیک را خیلی داخل گوشی نکنید چون ممکن است کابل های تاچ و ال سی دی در امتداد این سمت از گوشی آسیب ببینند. پیک را فقط به اندازه ی چند میلی متر وارد کنید

مرحله 9

• پیک باز کننده را زیر تاچ و ال سی دی و در امتداد لبه ی بالایی گوشی بکشید تا چسب باقی مانده نیز شل شود. • پیک را وارد قاب دور تاچ و ال سی دی نکنید چون احتمال آسیب رسیدن به سنسور پنل جلو وجود دارد. • لبه ی بالایی تاچ و ال سی دی ممکن است به سختی جدا شود. اگر نیاز بود پیک را مجددا دور چسب بکشید تا وقتی که تاچ و ال سی دی شروع به آزاد شدن کند.

مرحله 10

• برآمدگی کوچک کاپ مکنده را بکشید تا از روی پنل جلو بلند شود. • اگر از ابزار iSclack استفاده می کنید و هنوز به گوشی چسبیده است آن را در این مرحله باز کنید.

مرحله 11

• تاچ و ال سی دی را مانند کتاب از سمت چپ گوشی بلند کنید. • تاچ و ال سی دی را کاملا جدا نکنید چرا که هنوز چندین کابل ظریف آن به برد اصلی گوشی وصل هستند. • تاچ و ال سی دی را به چیزی تکیه دهید تا بتوانید روی گوشی کار کنید.

مرحله 12

پنج پیچ Y000 نگه دارنده ی براکت (قلاب) کانکتور برد اصلی را باز کنید. این پیچ ها بدین شکل هستند: • سه پیچ 1.1 میلی متر • یک پیچ 3.1 میلی متر • یک پیچ 3.7 میلی متر بعد از باز کردن این پیچ ها جای هر کدام را به خاطر بسپارید تا مطمئن شوید بعدا در جای خودشان قرار می گیرند تا از آسیب رسیدن به گوشی تان جلوگیری شود.

مرحله 13

• براکت را باز کنید. • ممکن است این براکت کمی در جای خودش چسبیده باشد. آن را محکم ولی به آرامی بلند کنید تا جدا شود. • حین سر هم کردن گوشی، این مرحله جای خوبی برای روشن کردن گوشی و تست کردن آن قبل از قرار دادن تاچ و ال سی دی در جای خودش است. البته پس از تست کردن مجددا گوشی را خاموش کنید، سپس ادامه دهید.

مرحله 14:

• از نوک یک اسپادگر (spudger) یا ناخن برای اهرم کردن کانکتور باتری از سوکت آن روی برد اصلی استفاده کنید. • دقت کنید تا به چسب سیلیکونی سیاه دور باتری و دیگر اتصالات برد آسیبی وارد نشود. این چسب ها باعث حفاظت بیشتر گوشی در مقابل آب و گرد و خاک می شوند. • کانکتور را به آرامی خم کنید تا از تماس تصادفی آن با سوکت و شارژ رسیدن به گوشی حین باز و بست آن جلوگیری شود.

مرحله 15:

از نوک اسپادگر یا ناخن برای قطع کردن سنسور پنل جلویی استفاده کنید.

مرحله 16:

• مجددا از نوک اسپادگر یا ناخن برای قطع کردن کانکتور کابل پنل OLED استفاده کنید. • برای اتصال مجدد کانکتورهای فشاری مانند این، یک طرف آن را با دقت تنظیم کنید و به پایین فشار دهید تا در جای خود قرار گیرد سپس همین کار را با طرف دیگر بکنید. هرگز وسط کانکتور را فشار ندهید. اگر کانکتور درست تنظیم نشده باشد ممکن است پین های آن خم شود و باعث آسیب دائمی آن می شوند.

مرحله 17:

• از نوک اسپادگر یا ناخن برای اهرم کردن کانکتور کابل دیجیتایزر از سوکت هایش استفاده کنید. • مکان قرار گیری این کانکتور کمی گول زننده است و زمانی که دارید گوشی را می بندید خیلی آهسته و با دقت زیاد ابتدا یک طرف کانکتور و سپس طرف دیگر را در جایش قرار دهید که اگر آن را درست بسته باشید متوجه خواهید شد. • اگر پس از باز و بسته کردن، هیچ قسمتی از صفحه نمایش شما به تاچ پاسخ نمی دهد آنگاه باتری را قطع کنید و سپس این کانکتور را مجددا در جایش قرار دهید. مطمئن شوید که پس از قرار دادن کانکتور صدایی شبیه کلیک بشنوید و هم چنین دقت کنید که هیچ گرد و خاک یا چیز دیگری سوکت ها را نگرفته باشد.

مرحله 18

• کابل انعطاف پذیر سنسور پنل جلو کمی در جایش چسبیده است. • با دقت این کابل را بلند کنید و بکشید تا چسب آن جدا شود.

مرحله 19

• تاچ و ال سی دی را باز کنید. • حین سر هم کردن گوشی، اگر می خواهید چسب ضد آب دور لبه های تاچ و ال سی دی بریزید در این مرحله توقف کنید.

مرحله 20

• پیچ 1.2 میلی متری Y000 روی پشت تاچ و ال سی دی و نزدیک پورت دوربین مادون قرمز را باز کنید.

مرحله 21

• زیر پیچی که باز کردید یک کلیپ (گیره) گرد فلزی کوچک قرار دارد که اگر با پیچ بیرون نیامده، آن را بردارید. • حین سرهم کردن تاچ و ال سی دی، جهت قرار گیری این گیره را مد نظر داشته باشید. گیره را در جایش قرار دهید سپس پیچ را سفت کنید.

مرحله 22

دو پیچ Y000 نگهدارنده ی قطعات اسپیکر / سنسور را باز کنید. • یک پیچ 1.6 میلی متر • یک پیچ 1.3 میلی متر

مرحله 23

• اسپیکر هدفون به آرامی در جایش چسبیده است. • از یک اسپادگر استفاده کنید و آن را به آرامی زیر لبه ی بالایی قطعات اسپیکر کنید و آن را بالا- پایین کنید تا از لبه ی بالایی تاچ و ال سی دی جدا شود. • اسپیکر با یک کابل منعطف ریز هم چنان به تاچ و ال سی دی چسبیده است. مراقب باشید که این کابل را نکشید و به آن آسیب نرسانید.

مرحله 24

• با سشوار یا iOpener قسمت بالا و جلو تاچ و ال سی دی را حرارت دهید تا چسب نگهدارنده سنسورها باز شود.

مرحله 25

• با دقت زیاد لبه ی صاف اسپادگر را در زیر کابل منعطف زیر میکروفون بکشید. • اسپادگر را به آرامی بچرخانید تا میکروفون جدا شود. مراقب باشید که کابل منعطف آن کشیده نشود و آسیب نبیند. • اگر نیاز بود از نوک اسپادگر برای جداسازی کامل میکروفون از شکاف آن در پنل جلو استفاده کنید.

مرحله 26

• پیک باز کننده را زیر کابل منعطف و زیر مدول (سنسور نزدیکی + لامپ سیل) به سمت چپ و راست بکشید. • پیک را به آرامی بالا و پایین کنید تا این مدول از شکافش در پنل جلو جدا شود. • بهتر است اسپیکر را بلند کنید و دور از دسترس نگه دارید تا به آن آسیب نرسد. البته مراقب باشید که حین کار در این قسمت، کابل منعطف نازک آن کشیده نشود.

مرحله 27

• از مو چین برای بلند کردن سنسور نور محیط استفاده کنید. • این سنسور هنوز از طریق یک کابل منعطف خیلی نازک به بقیه ی قطعات آن چسبیده است. مجددا یادآور می شویم که این کابل را نکشید.

مرحله 28

• اگر موفق شدید کل سنسور نور محیط را باز کنید، به مرحله ی بعد بروید. • اگر نوار پخش کننده ی سفید از سنسور جدا شد و به تاچ و ال سی دی چسبیده بود، باید یک تیغ نازک یا ابزار دیگر را به آن اهرم کنید و از لبه ی بالایی تاچ و ال سی دی بلند کنید. البته حرارت دادن مجدد این قسمت می تواند بسیار کارساز باشد. • در حین سرهم کردن تاچ و ال سی دی ابتدا این نوار سفید را به آن بچسبانید و مطمئن شوید که جهت قرار گیری آن درست باشد. سپس سنسور نور محیط را روی این نوار تنظیم کنید. زمانی که دارید پیچ های قطعات هدفون / سنسور را می بندید باید سنسور را در جای خودش نگه دارید و زمانی که یکی از پیچ ها را سفت کردید سنسور در جای خودش خواهد ماند.

مرحله 29

• اسپیکر هدفون و قطعات سنسور جلو را باز کنید. حین سرهم کردن تاچ و ال سی دی، مکان مدول پلاستیکی سیاه که شامل اجزای زیر است را چک کنید. • سنسور نزدیکی • لامپ سیل مدول باید به نحوی در جایش قرار داده شود که هیچ چسبی مانع قرار گیری این اجزا نشود.
