جدا کننده ال سی دی سانشاین SS-601G

جدا کننده ال سی دی SUNSHINE SS-601G یکی از فیکسچرهای برند سانشاین، برای ایجاد فاصله اولیه میان بدنه گوشی و مجموعه نمایشگر یا شیشه پشت آن است. گوشی روی سکوی نگهدارنده قرار می گیرد و مکنده با ایجاد کشش کنترل شده، بلند کردن قطعه از روی بدنه را آغاز می کند. این محصول یکی از ابزارهای کاربردی برند سانشاین برای باز کردن گوشی بدون استفاده از صفحه گرم کن است.

عملکرد SS-601G با دستگاه های جداسازی گلس از LCD تفاوت دارد. این ابزار برای بلند کردن مجموعه نمایشگر یا شیشه پشت گوشی ساخته شده است و نمی تواند لایه گلس را از پنل LCD یا OLED جدا کند. دستگاه با مکانیزم کاملا دستی کار می کند و به برق، کنترل دما یا پمپ وکیوم برقی نیاز ندارد.

مشخصات و امکانات جدا کننده ال سی دی SUNSHINE SS-601G

• مکانیزم ایجاد کشش: پیچ تنظیم دستی
• نوع نگهدارنده گوشی: شیار قابل تنظیم
• قابلیت چرخش سکو: 360 درجه
• قطر مکنده: 50 میلی متر
• محدوده تنظیم ارتفاع مکنده: 14 تا 25 میلی متر
• محدوده تنظیم شیار گوشی: 7 تا 9 میلی متر
• ظرفیت گیره: حداکثر 15 میلی متر
• ابعاد محصول: 220×70×76 میلی متر
• وزن خالص: حدود 455 گرم
• ابعاد بسته بندی: 230×73×85 میلی متر
• وزن ناخالص بسته بندی: حدود 510 گرم
• روش جداسازی: مکانیکی و بدون حرارت

بررسی جدا کننده ال سی دی سانشاین SS-601G

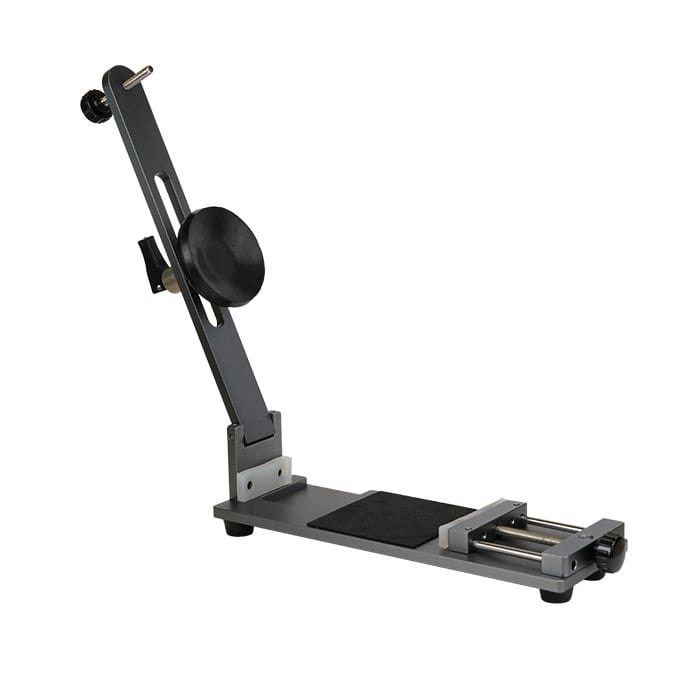

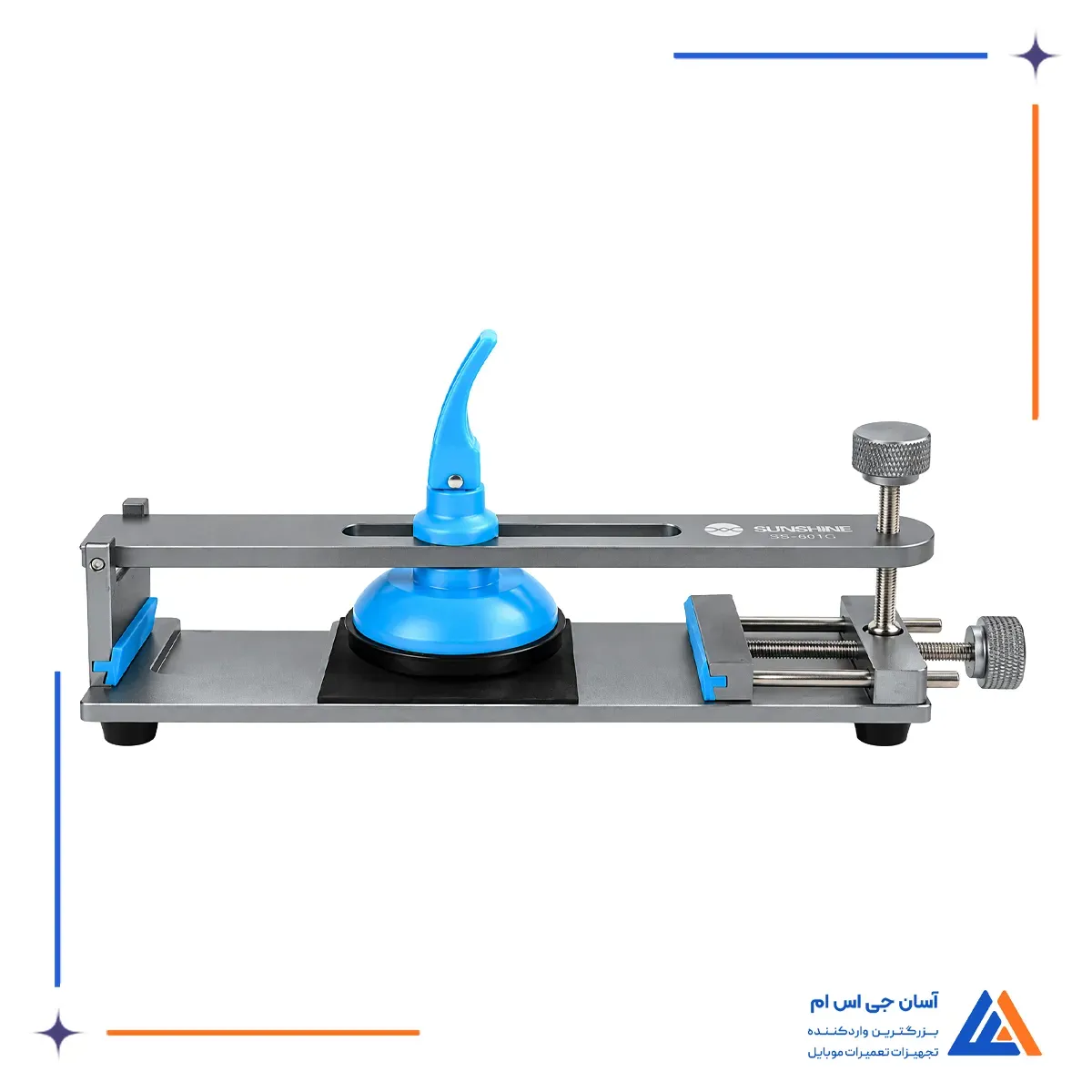

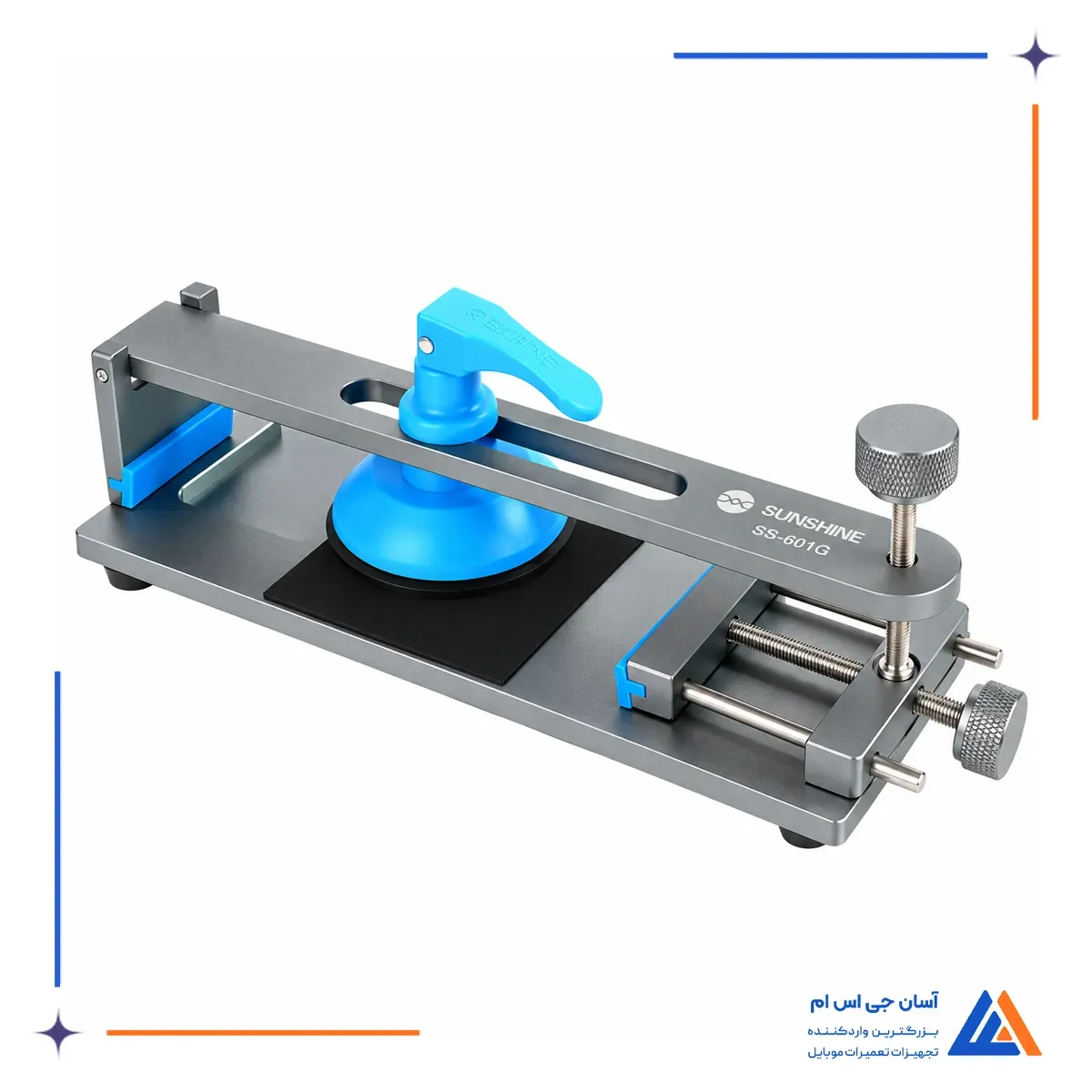

ساختار دستگاه از سکوی نگهدارنده، شیار قابل تنظیم، بازوی مکنده و پیچ کنترل کشش تشکیل شده است. سکوی دستگاه قابلیت چرخش 360 درجه دارد و اجازه می دهد جهت گوشی متناسب با لبه مورد نظر تغییر کند. این ساختار هنگام انجام تعمیراتی که نیازمند دسترسی کنترل شده به داخل گوشی هستند، جایگاه مشخصی در میان ابزار تعمیرات سخت افزاری گوشی دارد.

مکنده 50 میلی متری روی بازویی با ارتفاع قابل تنظیم قرار گرفته است. ارتفاع این بخش از 14 تا 25 میلی متر تغییر می کند تا مکنده نسبت به سطح نمایشگر یا شیشه پشت در موقعیت مناسبی قرار گیرد. پس از اتصال کامل مکنده، پیچ بالایی باید به آرامی چرخانده شود تا نیروی کشش به تدریج افزایش پیدا کند.

عرض شیار نگهدارنده بین 7 تا 9 میلی متر تنظیم می شود و ظرفیت گیره برای ضخامت حداکثر 15 میلی متر در نظر گرفته شده است. تعمیرکار باید پیش از اعمال کشش، ضخامت گوشی، محل کلیدهای جانبی و نحوه قرار گرفتن بدنه داخل شیار را بررسی کند.

مکانیزم جداسازی بدون حرارت

جدا کننده ال سی دی سانشاین SS-601G به جای صفحه گرم کن از مکنده و پیچ تنظیم استفاده می کند. چرخاندن پیچ، بازوی مکنده را به صورت کنترل شده حرکت می دهد و نیروی لازم برای ایجاد فاصله اولیه را فراهم می سازد. به همین دلیل، دستگاه خودش چسب را گرم یا نرم نمی کند.

میزان نیروی مورد نیاز برای باز کردن گوشی به نوع چسب، ساختار بدنه و وضعیت قطعه بستگی دارد. اگر نمایشگر یا شیشه پشت ترک خورده باشد، ممکن است مکنده اتصال کاملی ایجاد نکند. در این وضعیت افزایش ناگهانی فشار پیچ می تواند خطر آسیب بیشتر به قطعه را بالا ببرد.

کنترل موقعیت گوشی هنگام جداسازی

پیش از شروع کار باید محل کابل نمایشگر، مجموعه دوربین و لبه مناسب برای آغاز جداسازی مشخص شود. مکنده نیز باید روی سطحی صاف و سالم قرار گیرد تا نیروی کشش بدون انحراف به قطعه منتقل شود.

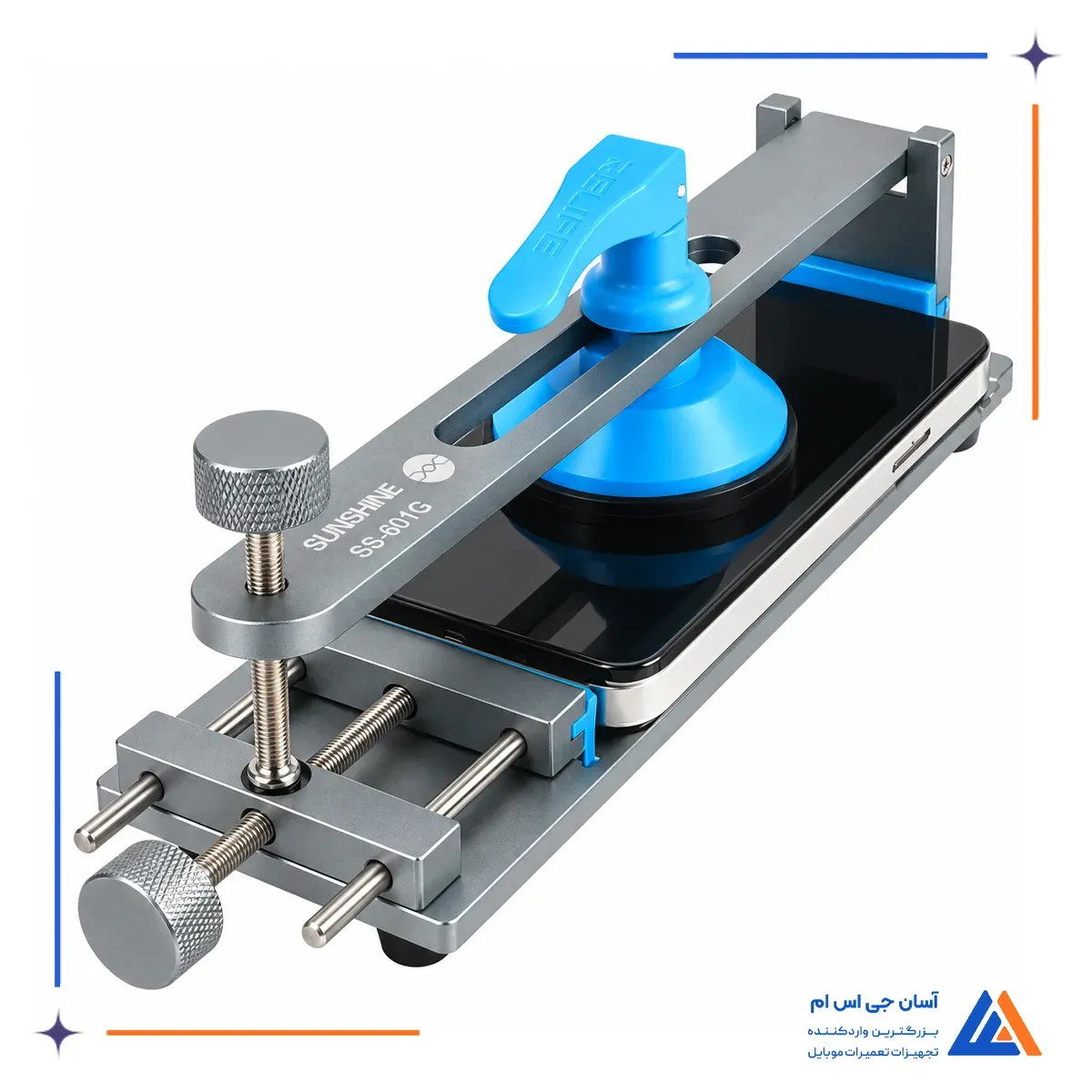

سکوی چرخان جدا کننده ال سی دی SUNSHINE SS-601G امکان تغییر جهت گوشی را فراهم می کند. تعمیرکار می تواند پس از آزاد کردن فشار پیچ، سکو را بچرخاند و موقعیت مناسب تری برای دسترسی به لبه دیگر ایجاد کند. این قابلیت هنگام باز کردن گوشی هایی که چسب آنها در یک سمت مقاوم تر است، کنترل بیشتری در اختیار تعمیرکار قرار می دهد.

مزایای جدا کننده ال سی دی سانشاین SS-601G

• افزایش تدریجی و کنترل شده نیروی کشش
• کاهش نیاز به وارد کردن فشار ناگهانی به نمایشگر
• امکان بررسی لبه نمایشگر هنگام جداسازی
• عملکرد مکانیکی بدون نیاز به برق
• بدون نیاز به صفحه گرم کن یا پمپ وکیوم برقی
• دارای شیار قابل تنظیم برای نگهداری گوشی
• مجهز به بازوی متحرک برای تنظیم موقعیت مکنده
• دارای سکوی چرخان 360 درجه
• ابعاد جمع و جور برای استفاده روی میز تعمیر

کاربردهای جدا کننده ال سی دی SUNSHINE SS-601G

این ابزار برای ایجاد فاصله اولیه هنگام باز کردن مجموعه نمایشگر یا شیشه پشت گوشی استفاده می شود. پس از ایجاد فاصله، تعمیرکار می تواند ادامه جداسازی چسب را با ابزار مناسب و مطابق ساختار همان گوشی انجام دهد.

SS-601G به عنوان یک جدا کننده تعمیرات موبایل، در فرآیندهایی مانند تعویض مجموعه نمایشگر، باز کردن قاب پشت، تعویض باتری و دسترسی به قطعات داخلی کاربرد دارد. استفاده از این فیکسچر برای جدا کردن لایه گلس از پنل LCD یا OLED تایید نشده است.

آموزش استفاده از جدا کننده ال سی دی SUNSHINE SS-601G

1. گوشی را خاموش کنید و محل کابل نمایشگر، دوربین و لبه مناسب برای شروع جداسازی را مشخص کنید.
2. وضعیت شیشه را بررسی کنید و مطمئن شوید سطح انتخاب شده امکان اتصال کامل مکنده را دارد.
3. شیار نگهدارنده را متناسب با ضخامت گوشی تنظیم کنید.
4. گوشی را بدون ایجاد فشار روی کلیدها، دوربین یا لبه نمایشگر داخل نگهدارنده قرار دهید.
5. سکوی چرخان را طوری تنظیم کنید که محل شروع باز شدن در دسترس باشد.
6. ارتفاع بازوی مکنده را متناسب با سطح صفحه یا شیشه پشت تنظیم کنید.
7. مکنده را روی سطح صاف قرار دهید و از اتصال کامل آن مطمئن شوید.
8. پیچ کشش را به آرامی بچرخانید تا نیروی کششی به صورت تدریجی افزایش پیدا کند.
9. هنگام ایجاد فاصله، وضعیت کابل ها و لبه های حساس را کنترل کنید و از وارد کردن فشار ناگهانی خودداری کنید.
10. پس از ایجاد فاصله اولیه، ادامه باز کردن چسب را با ابزار مناسب انجام دهید.
11. در صورت نیاز، فشار پیچ را آزاد کنید و با چرخاندن سکو، جهت گوشی را تغییر دهید.
12. پس از پایان کار ابتدا فشار پیچ را آزاد کرده، سپس مکنده و گوشی را از دستگاه جدا کنید.
