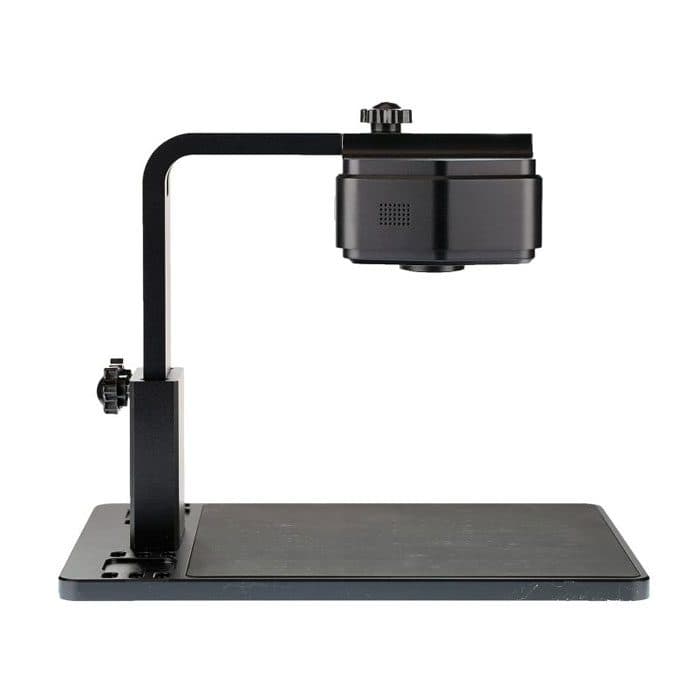

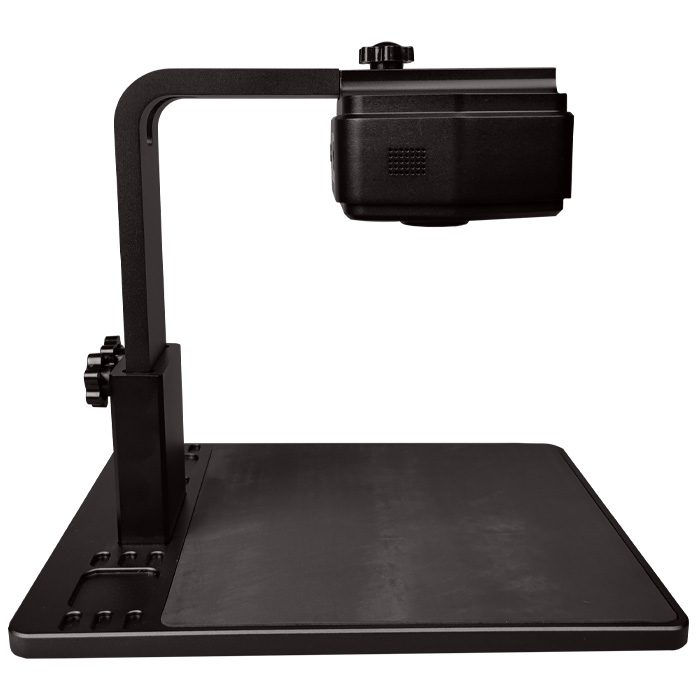

دوربین حرارتی مشکی QIANLI PCB Thermal Camera Kit LC-IRP01

دوربین حرارتی مشکی کیانلی QianLi مدل PCB Thermal Camera Kit LC-IRP01

دوربین حرارتی کیانلی LC-IRP01 - ابزاری تشخیصی برای مشکلات مربوط به PCB می باشد که نقاط با گرمای بالا را تشخیص می دهد تا به شناسایی اجزای آسیب دیده یا خراب یا اتصالات کوتاه کمک کند. این امر می تواند پروسه تشخیص عیوب و تعمیر مدار برد را بسیار سریعتر پیش ببرد. این دستگاه دارای یک سنسور IR و یک سنسور نور مرئی است. این سنسور ها به شما کمک می کنند تا دقیقاً محل ایجاد اتصال کوتاه و قطعه معیوب را پیدا کنید. دوربین حرارتی همراه با نرم افزار قدرتمند رایانه های شخصی ارائه شده است. این نرم افزار از الگوریتم های هوشمند برای تشخیص و برجسته سازی نقاط حرارتی غیر معمول در یک منطقه گسترده استفاده می کند، و می تواند مشکلاتی از قبیل گرمای بیش از حد تراشه های مادربرد یا اتصالات کوتاه را به راحتی تشخیص دهد. با مقایسه نقاط معمولی و غیر معمول از نظر میزان حرارت، می تواند به سرعت و به طور دقیق خطاهای مدار را شناسایی کند و به سرعت عیب یابی PCB کمک نماید.

کاربرد دوربین حرارتی Qianli :

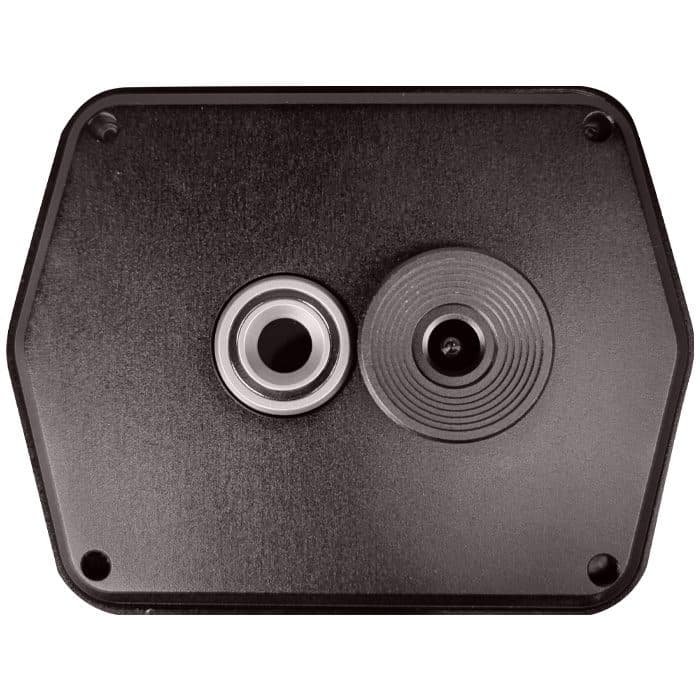

این محصول به جای استفاده از ترموکوپل برای پیدا کردن دمای یک جزء، تمام دمای برد را یک جا نمایش می دهد. میکروسکوپ حرارتی شامل دو تصویر می باشد، یکی برای دیدن طول موج های مرئی و دیگری برای دیدن تصاویر گرمای مادون قرمز ، این موارد را می توانید بر روی صفحه نمایش کامپیوتر مشاهده کنید تا به سرعت اجزای متخلف را تشخیص دهید. جستجوی قطعات معیوب، و اتصالات لحیم کاری نامناسب از دیگر قابلیت های این دستگاه می باشد. این کار با یک دستگاه قدرتمند مانند دوربین حرارتی ، که دارای زوم دیجیتال 800 برابر می باشد، بسیار ساده تر می شود. این دستگاه قادر به جستجوی نقاط لحیم کاری یا پل های بین لنت ها یا اتصالات لحیم کاری و بین پین های تراشه های SMD ریز می باشد. اگر در برد اتصال کوتاهی باشد، در کامپیوتر به عنوان یک نقطه گرمای غیر عادی قابل مشاهده می باشد.

ویژگی‌های دوربین حرارتی:

• نمایش حداکثر دامنه دما
• نمایش حداکثر دمای نقطه مورد نظر
• نمایش حداقل دمای نقطه مورد نظر
• با قابلیت تنظیم زاویه دید دوربین
• دارای فیوژن قابل تنظیم
• قابلیت جابجایی در بین مدل های مختلف نمایش تصویر
• می توانید تصاویر گرفته شده توسط PCB را ضبط کرده و داده های تصویربرداری مادون قرمز را ذخیره کنید.
• می تواند تصاویر گرفته شده توسط PCB را ضبط کرده و داده های ترموگرافی مادون قرمز را ذخیره کنید.
• حالت چک کردن سریع را برای پیدا کردن گرم ترین نقطه فعال کنید.

مشخصات دوربین حرارتی کیانلی LC-IRP01 :

نام محصول	دوربین حرارتی
مدل	LC-IRP01
برند	Qianli
وضوح تصویر	160x120
دامنه طول موج	7.5-13.5 میکرومتر
زاویه لنز	57 درجه x44 درجه
حالت نمایش	ترموگرافی قابل مشاهده / مادون قرمز / موقعیت قرارگیری دو نوری
مصرف برق	2.2 وات (حداکثر 3 وات)
عملکرد دما	درجه حرارت کامل

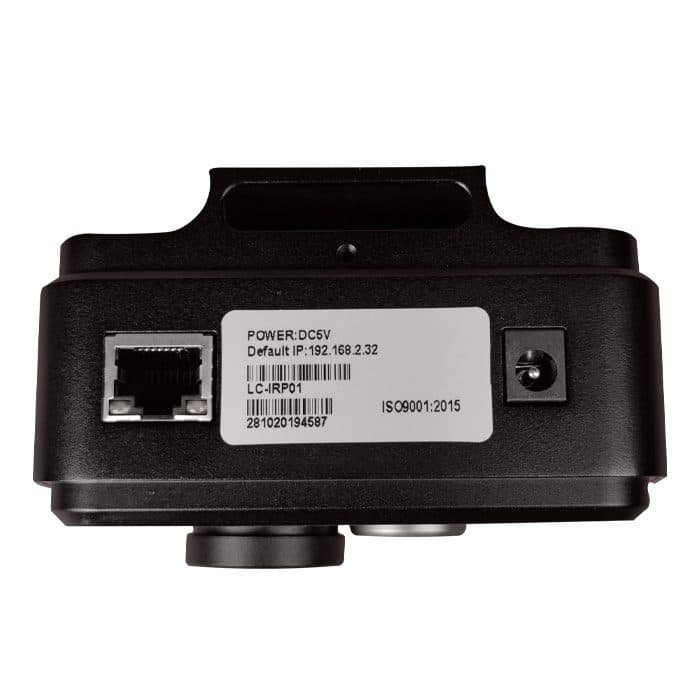

قدرت	ولتاژ ورودی برق 5-26 ولت DC
