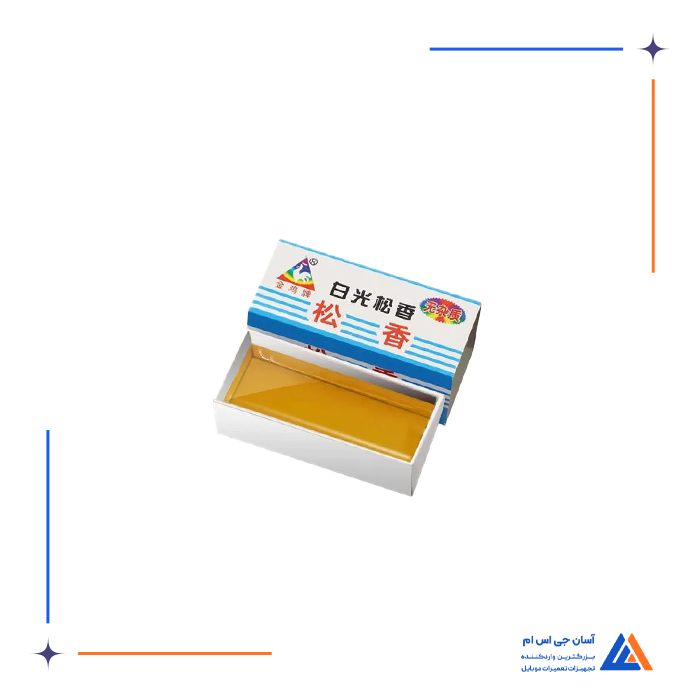

رزین کلینر جامد و فریز جامد عیب یابی برد

فریز جامد و رزین جامد عیب یابی برد، ماده ای مصرفی برای شناسایی نقاط دارای حرارت غیرعادی و اتصال کوتاه روی برد موبایل و مدارهای الکترونیکی است. این محصول در بازار تعمیرات با نام های رزین جامد و فلکس جامد نیز شناخته می شود و تعمیرکار می تواند از دود حاصل از حرارت دادن آن برای بررسی ناحیه مشکوک روی برد استفاده کند.

رزین پس از گرم شدن، دود ایجاد می کند. با هدایت این دود روی سطح برد، لایه نازکی از ذرات رزین روی قطعات می نشیند. وقتی برد با روش صحیح به منبع تغذیه متصل شود، قطعه ای که دمای آن سریع تر افزایش پیدا می کند، پوشش ایجاد شده را زودتر تغییر می دهد. این تغییر به تعمیرکار کمک می کند محدوده احتمالی اتصالی را برای بررسی دقیق تر مشخص کند.

کاربرد فریز جامد در عیب یابی برد

این روش بیشتر در شرایطی کاربرد دارد که برد جریان کشی غیرعادی دارد، اما محل قطعه داغ شونده با بررسی ظاهری مشخص نیست. دود رزین می تواند ناحیه مورد بررسی را بپوشاند و تغییر حرارت قطعات را قابل مشاهده تر کند.

فریز جامد ابزار اندازه گیری یا تشخیص قطعی خرابی نیست. نتیجه مشاهده شده باید با نقشه برد، مقدار جریان، اندازه گیری های مولتی متر و سایر مراحل اصولی عیب یابی بررسی شود. استفاده از این محصول به تنهایی دلیل قطعی خرابی یک قطعه محسوب نمی شود.

پیدا کردن قطعه داغ شونده

پس از تشکیل پوشش روی برد، قطعه ای که بر اثر جریان کشی یا اتصال کوتاه سریع تر گرم می شود، لایه رزین اطراف خود را زودتر تغییر می دهد. تعمیرکار می تواند همان ناحیه را برای انجام تست های تکمیلی بررسی کند.

استفاده روی محدوده مشخص برد

به جای پوشاندن تمام برد، بهتر است دود رزین روی قسمت مشکوک هدایت شود. این کار مشاهده تغییرات را ساده تر می کند و از مصرف بی دلیل رزین جلوگیری می کند.

روش استفاده از رزین جامد

برای ایجاد دود می توان مقدار کمی از رزین جامد را با هویه، قلم حرارتی رزین یا دستگاه اسموکر گرم کرد. دود باید به صورت کنترل شده روی ناحیه موردنظر هدایت شود تا سطح قطعات با لایه ای یکنواخت پوشانده شود.

پس از آماده شدن سطح، برد باید بر اساس اصول عیب یابی و با ولتاژ و محدودیت جریان مناسب بررسی شود. تزریق ولتاژ نامتناسب می تواند به قطعات سالم برد آسیب وارد کند؛ بنابراین تنظیم منبع تغذیه باید با توجه به مدار مورد بررسی انجام شود.

استفاده با هویه

مقدار کمی از رزین با نوک هویه گرم می شود و دود حاصل روی بخش مشکوک برد قرار می گیرد. تماس مستقیم و طولانی هویه با قطعات یا سطح برد انجام نشود.

استفاده با قلم رزین یا اسموکر

قلم حرارتی رزین و اسموکر برای تولید و هدایت کنترل شده دود کاربرد دارند. این ابزارها می توانند پوشش یکنواخت تری روی ناحیه مورد بررسی ایجاد کنند.

بررسی تغییر پوشش

پس از اعمال ولتاژ مناسب، محل تغییر سریع تر پوشش مشخص می شود. سپس همان قسمت باید با ابزارهای اندازه گیری و روش های تکمیلی بررسی شود.

نکات مهم هنگام خرید و استفاده فریز جامد

این ابزار سخت افزار موبایل یک ماده مصرفی است و مقدار موردنیاز آن به وسعت ناحیه بررسی و دفعات استفاده بستگی دارد. اگر تعمیرکار به صورت مداوم از روش دود رزین استفاده می کند، نگهداری رزین در ظرف بسته می تواند از آلودگی آن به گردوغبار محیط کار جلوگیری کند.

از آنجا که برند، وزن دقیق، ترکیب شیمیایی و دمای کاری کالای موجود تایید نشده است، این مشخصات نباید بر اساس نمونه های مشابه به محصول نسبت داده شوند. پیش از ثبت نهایی سفارش، تصاویر محصول و گزینه های موجود در صفحه بررسی شود.

انتخاب ابزار حرارتی مناسب

برای مصرف محدود می توان از هویه استفاده کرد. برای استفاده مداوم و هدایت بهتر دود، قلم رزین یا اسموکر انتخاب کاربردی تری است.

محدودیت این روش

تغییر پوشش رزین فقط محل افزایش حرارت را مشخص می کند. تشخیص علت اصلی خرابی همچنان به بررسی فنی مدار و اندازه گیری دقیق نیاز دارد.

• برد را از باتری و منبع تغذیه جدا کنید.
• ناحیه احتمالی اتصال کوتاه را با اندازه گیری اولیه مشخص کنید.
• مقدار کمی رزین جامد را با هویه، قلم رزین یا اسموکر گرم کنید.
• دود ایجاد شده را روی ناحیه مشکوک هدایت کنید.
• اجازه دهید پوشش ایجاد شده روی سطح قطعات قرار بگیرد.
• منبع تغذیه را با ولتاژ و محدودیت جریان متناسب با برد تنظیم کنید.
• ولتاژ را برای مدت کنترل شده اعمال کنید.
• محل تغییر سریع تر پوشش را مشخص کنید.
• قطعه مشکوک را با مولتی متر، نقشه برد و سایر روش های عیب یابی بررسی کنید.
• پس از پایان بررسی، باقی مانده مواد را با روش مناسب از روی برد پاک کنید.

فریز جامد برای محدود کردن محدوده جستجوی اتصال کوتاه روی برد کاربرد دارد، اما جایگزین اندازه گیری و عیب یابی اصولی نیست. برای نتیجه بهتر، ابتدا محدوده مشکوک با مولتی متر و منبع تغذیه مشخص شود و سپس دود رزین فقط روی همان قسمت قرار بگیرد.
