گیره برد چرخشی 360 درجه تو یو یو ال BH36 THE ORB JIG
ویژگی‌ها
- دسته بندی:
- گیره ها
- قابلیت چرخش:
- 360 درجه
- محل نصب:
- بخش مرکزی گیره
- مقاومت در برابر حرارت:
- دارد
- تعداد فک:
- 2 عدد
- ابعاد محصول:
- 126 × 109 × 23 میلی متر
ناموجود
معرفی محصول
گیره برد چرخشی 360 درجه 2UUL BH36 THE ORB JIG یک فیکسچر نگهدارنده برای ثابت کردن مادربرد هنگام لحیم کاری، جداسازی آی سی و تعمیرات موبایل است. این گیره با صفحه دایره ای و فک های قابل تنظیم، برد را ثابت نگه می دارد و امکان تغییر جهت آن را بدون باز کردن فک ها فراهم می کند.

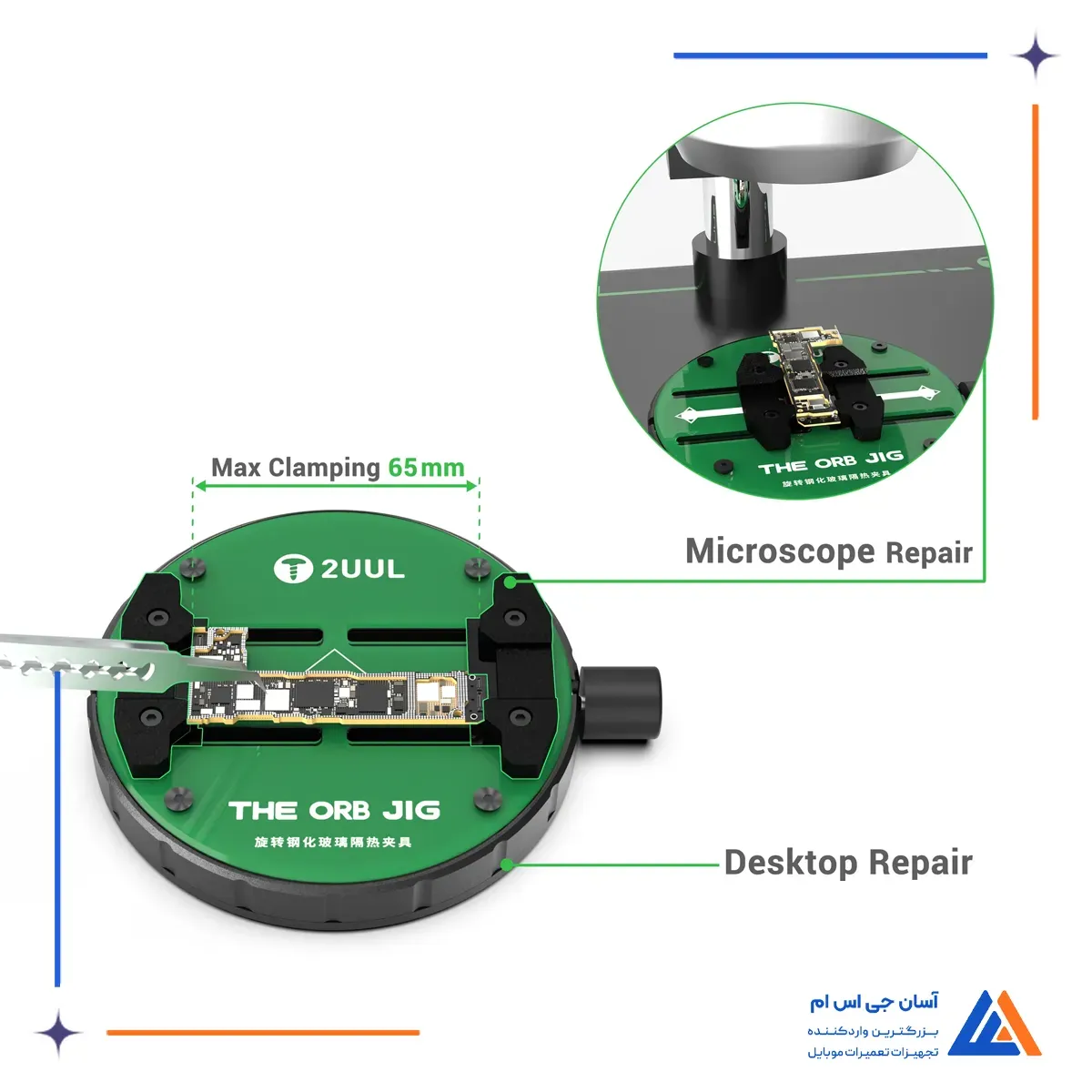

گیره BH36 برای دو حالت کاری روی میز و زیر لوپ کاربرد دارد. هنگام استفاده از ابزار تعمیرات سخت افزاری گوشی مانند هویه و پنس، ثابت ماندن برد به کنترل بهتر حرکات دست کمک می کند. این ویژگی در کنار طراحی جمع و جور گیره های برد تو یو یو ال، انجام تعمیرات ظریف را آسان تر می کند.
مشخصات و امکانات گیره برد 2UUL BH36 THE ORB JIG

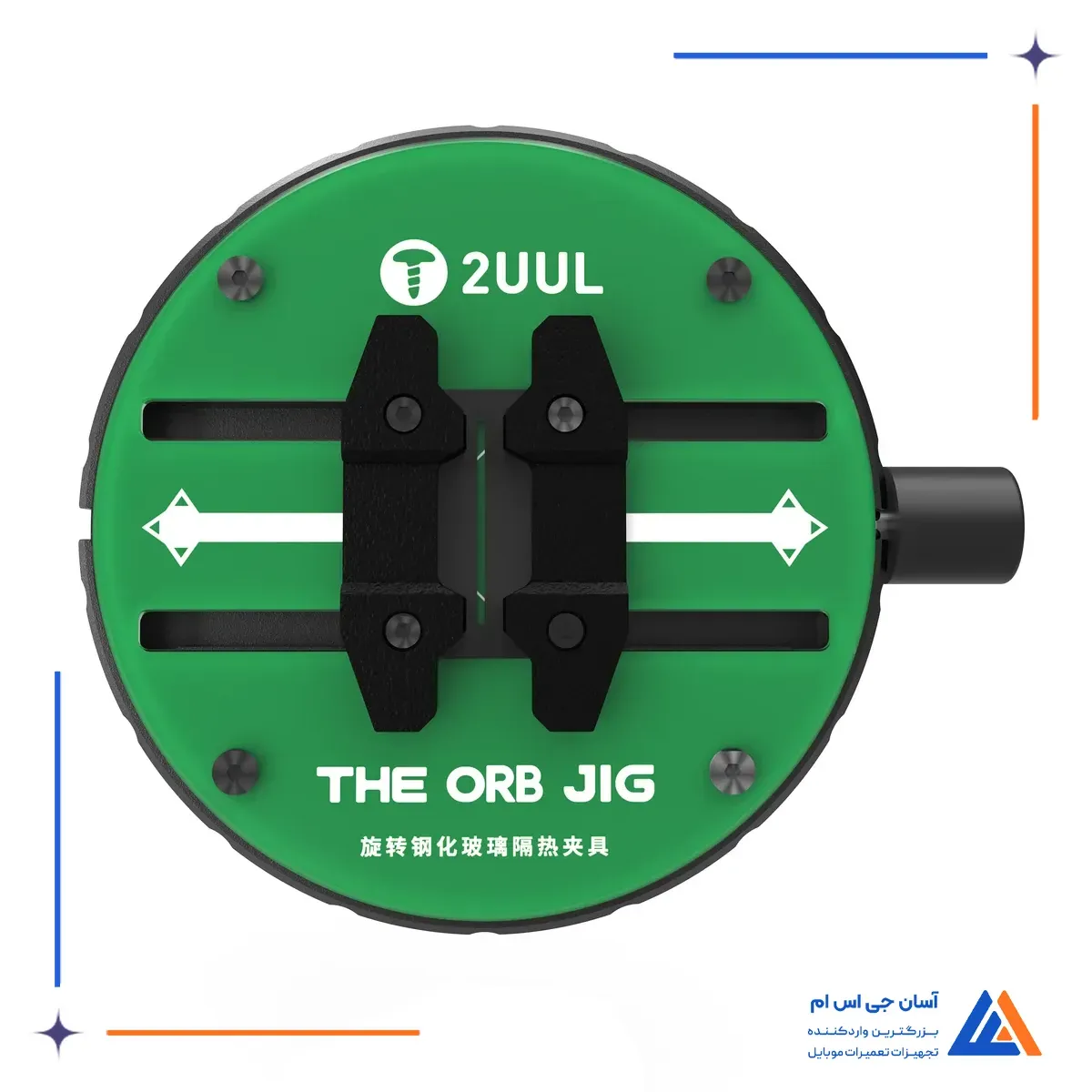

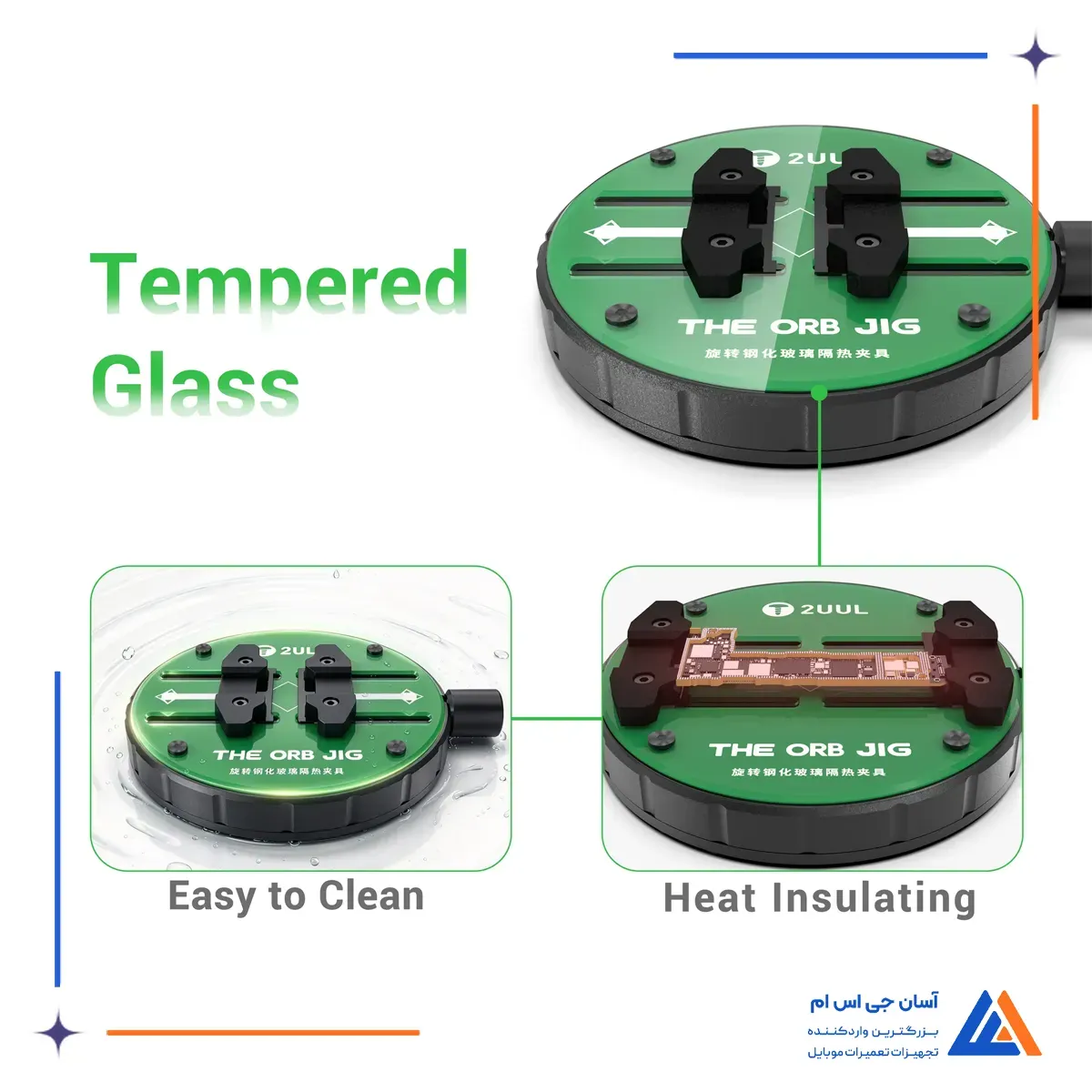

گیره BH36 دارای صفحه گرد سبز رنگ از جنس شیشه سکوریت با خاصیت عایق حرارت است که سطح آن به راحتی تمیز می شود. دو فک مشکی روی شیارهای موازی صفحه قرار دارند و با پیچ تنظیم جانبی می توان فاصله آنها را تغییر داد. ابعاد محصول 126 × 109 × 23 میلی متر و وزن خالص آن 367 گرم است. همچنین ابعاد بسته بندی 150 × 139 × 34 میلی متر و وزن ناخالص محصول 426 گرم است.
بررسی گیره برد چرخشی تو یو یو ال BH36

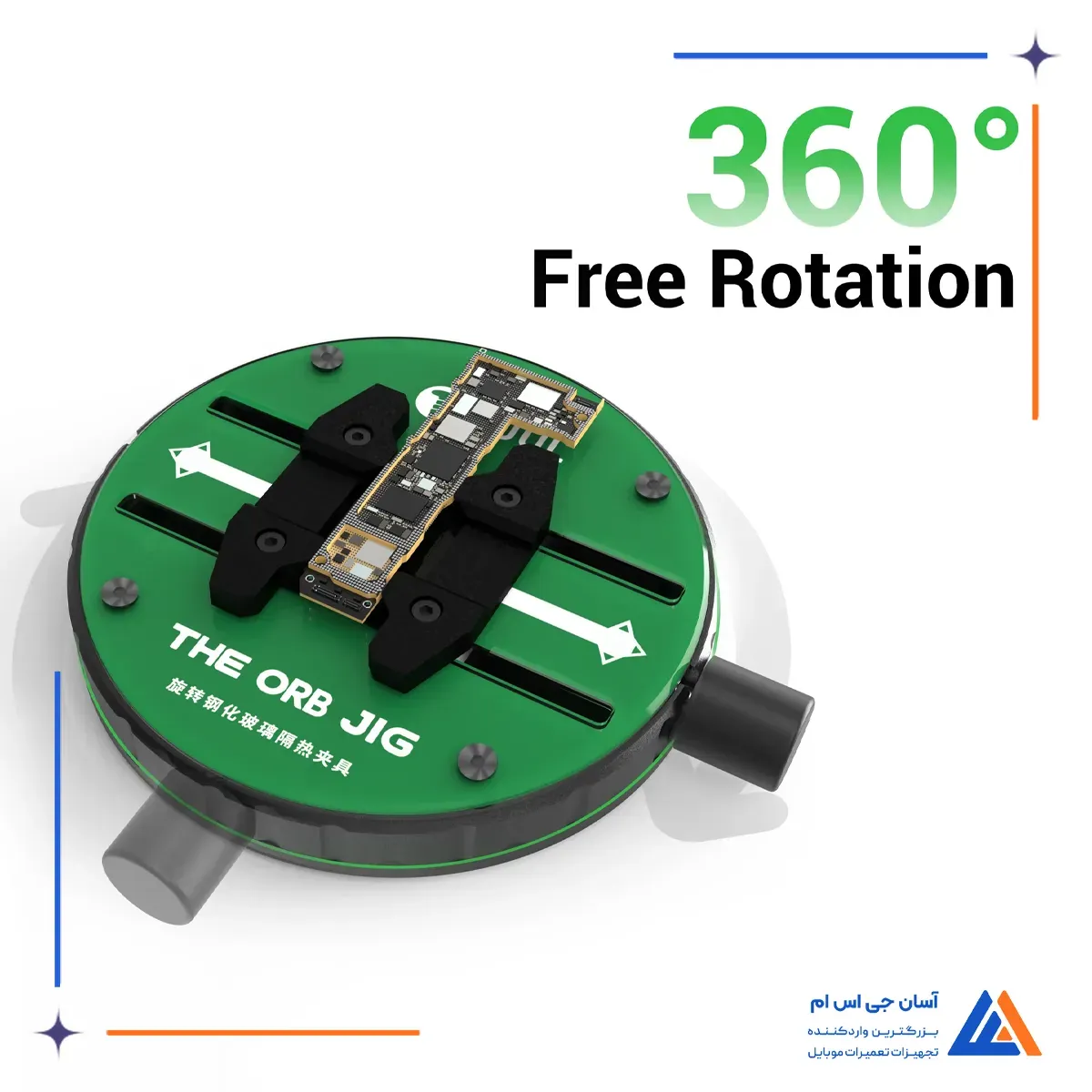

گیره THE ORB JIG قابلیت چرخش آزاد 360 درجه دارد و تعمیرکار می تواند موقعیت برد را متناسب با محل قطعه و زاویه دید زیر لوپ تنظیم کند. طراحی دایره ای پایه نیز فضای کمی روی میز اشغال می کند و دسترسی به بخش های مختلف مادربرد را آسان تر می سازد.
حداکثر فاصله بازشدگی فک ها 65 میلی متر است و امکان نگهداری بردهای سازگار با اندازه های مختلف را فراهم می کند. این ساختار هنگام جداسازی آی سی از بردهای دارای خمیدگی به کاهش جابه جایی قطعه کمک می کند. محدوده تنظیم فک ها یکی از نکات مهم هنگام انتخاب گیره بردهای تعمیرات موبایل برای بردهای مختلف است.
مزایای گیره برد 2UUL BH36 THE ORB JIG
- تنظیم آسان زاویه کار

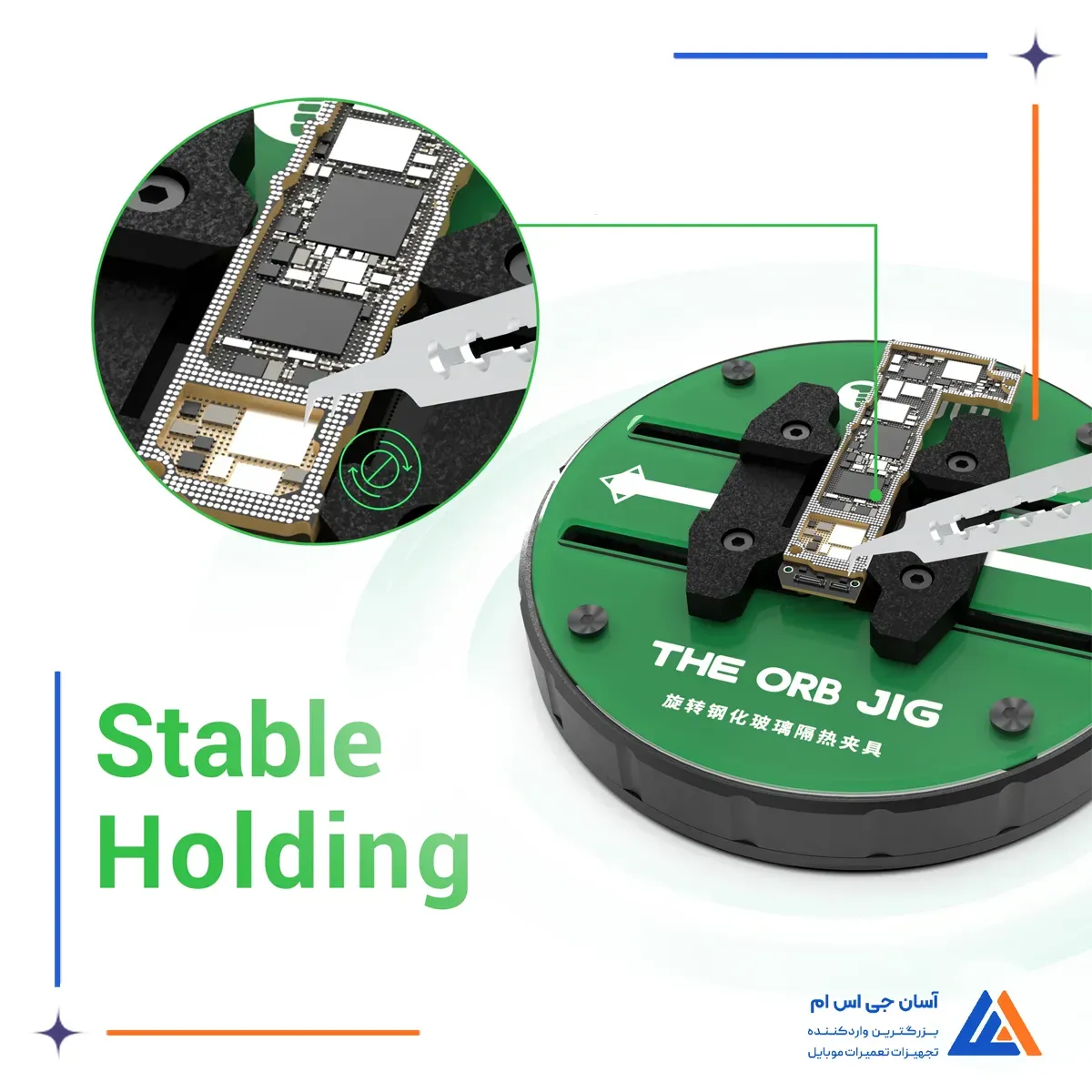

- نگهداری پایدار مادربرد
- تمیزکاری آسان سطح شیشه ای
- مناسب برای فضای محدود تعمیرات
کاربردهای گیره برد چرخشی تو یو یو ال BH36
گیره BH36 برای تعویض قطعات SMD، لحیم کاری اتصالات ریز، جداسازی آی سی و بررسی مسیرهای الکترونیکی کاربرد دارد. پیش از قرار دادن مادربرد باید ابعاد آن، محل قطعات برجسته و فاصله فک ها بررسی شود. همچنین خاصیت عایق حرارت صفحه شیشه ای جایگزین تنظیم صحیح دمای هیتر و محافظت از قطعات حساس نیست.
ویژگی‌های محصول
- قابلیت چرخش:
- 360 درجه
- محل نصب:
- بخش مرکزی گیره
- مقاومت در برابر حرارت:
- دارد
- تعداد فک:
- 2 عدد
- ابعاد محصول:
- 126 × 109 × 23 میلی متر
- ابعاد بسته بندی:
- 150 × 139 × 34 میلی متر
- حداکثر بازشدگی فک ها:
- 65 میلی متر
آموزش ویدیویی
گیره برد چرخشی 2UUL BH36 THE ORB JIG
گیره برد تو یو یو ال BH36 THE ORB JIG یک فیکسچر چرخشی برای نگهداری مادربرد هنگام تعمیرات موبایل است. این گیره دارای صفحه دایره ای از جنس شیشه سکوریت عایق حرارت، فک های قابل تنظیم تا فاصله 65 میلی متر و قابلیت چرخش 360 درجه است. امکان استفاده روی میز تعمیرات و زیر لوپ، ثابت نگه داشتن بردهای دارای خمیدگی و کاهش حرکت قطعه هنگام جداسازی آی سی از کاربردهای آن هستند. ابعاد دستگاه 126 × 109 × 23 میلی متر و وزن خالص آن 367 گرم است.
