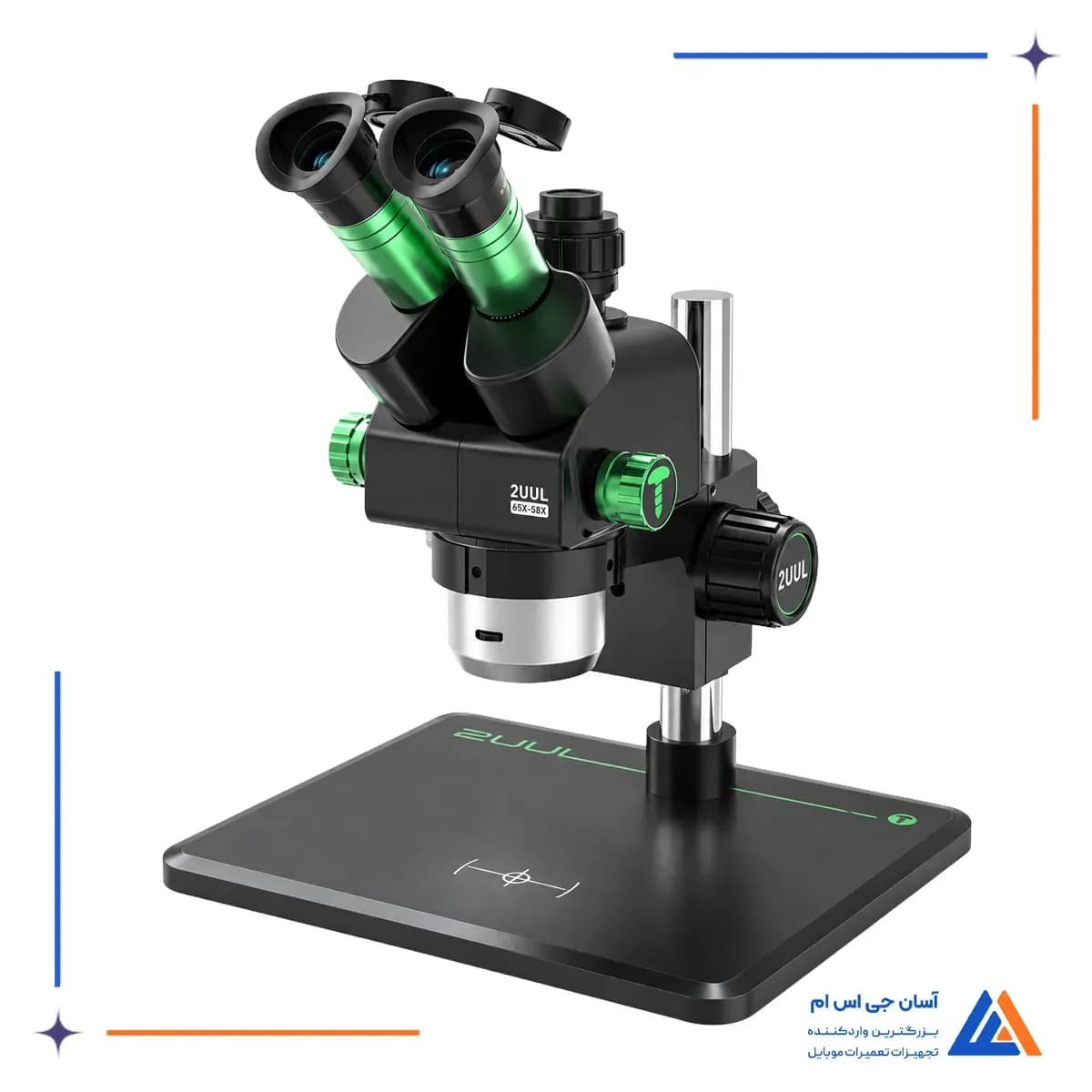

لوپ سه چشم تو یو یو ال MC6558-M1

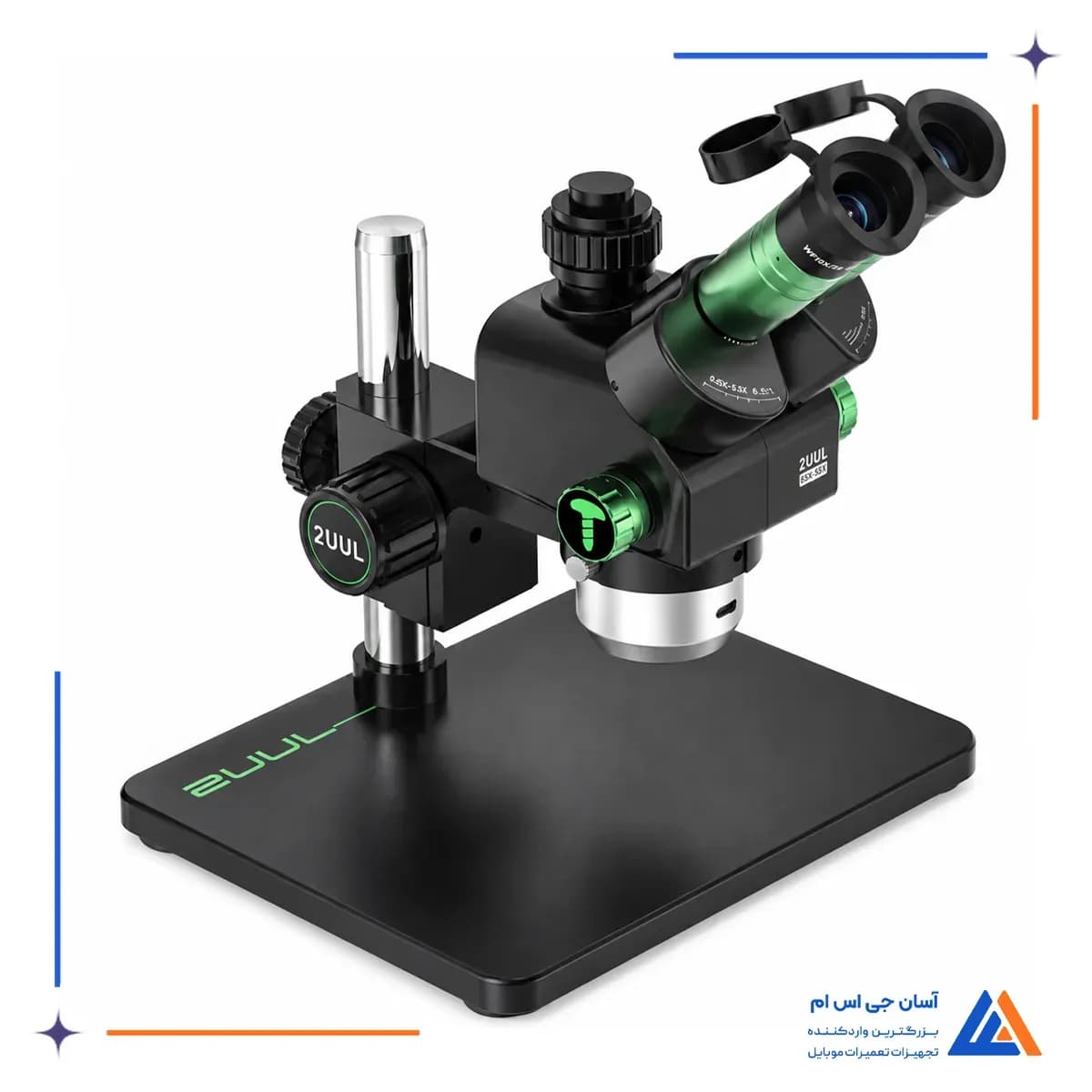

لوپ سه چشم تو یو یو ال MC6558-M1 یک میکروسکوپ تعمیراتی با بزرگنمایی پیوسته ۶.۵ تا ۵۸ برابر، هد سه چشمی و نور داخلی قابل تنظیم است. این دستگاه روی پایه کفی قرار می گیرد و برای مشاهده قطعات ریز، مسیرهای برد و محل انجام تعمیرات ظریف الکترونیکی طراحی شده است.

فاصله کاری ۷۰ تا ۱۸۵ میلی متر، چرخش ۳۶۰ درجه هد و امکان کاهش زاویه عمودی مشاهده، تنظیم موقعیت لوپ را متناسب با فضای میز و وضعیت قرارگیری تعمیرکار ممکن می کند. مسیر نوری سوم نیز برای اتصال تجهیزات تصویربرداری سازگار در نظر گرفته شده است؛ دوربین و تجهیزات جانبی باید جداگانه از نظر سازگاری بررسی شوند.

مشخصات صحیح لوپ تو یو یو ال MC6558-M1

• محدوده بزرگنمایی پیوسته: 6.5X تا 58X
• نوع لنز چشمی: WF10X/23
• ساختار لنز چشمی: واید با نقطه دید بلند
• لنز همسان ساز: CTV 0.4X
• درگاه سوم هد: مناسب اتصال دوربین یا CCD سازگار
• قابلیت چرخش لوله های چشمی: ۳۶۰ درجه
• قابلیت تنظیم زاویه عمودی هد: دارد
• روشنایی: LED قابل تنظیم
• تعداد لامپ :32 عدد
• قابلیت تنظیم نوردهی: دارد
• ابعاد کلی دستگاه: ۳۸۰ × ۲۶۰ × ۳۷۰ میلی متر

بررسی لوپ سه چشم 2UUL MC6558-M1

محدوده بزرگنمایی پیوسته این لوپ به تعمیرکار اجازه می دهد ابتدا نمای گسترده تری از برد داشته باشد و سپس بدون تعویض هد، روی قطعات یا مسیرهای کوچک تر تمرکز کند. این ویژگی هنگام بررسی پایه های آی سی، کانکتورها، قطعات SMD و کیفیت نقاط لحیم کاربرد دارد.

قرار گرفتن MC6558-M1 در مجموعه ابزار تعمیرات سخت افزاری به دلیل کاربرد مستقیم آن در مشاهده، عیب یابی و انجام تعمیرات ظریف برد است. این دستگاه برای بزرگنمایی اپتیکی طراحی شده و جایگزین دوربین، مانیتور یا تجهیزات ثبت تصویر نیست.

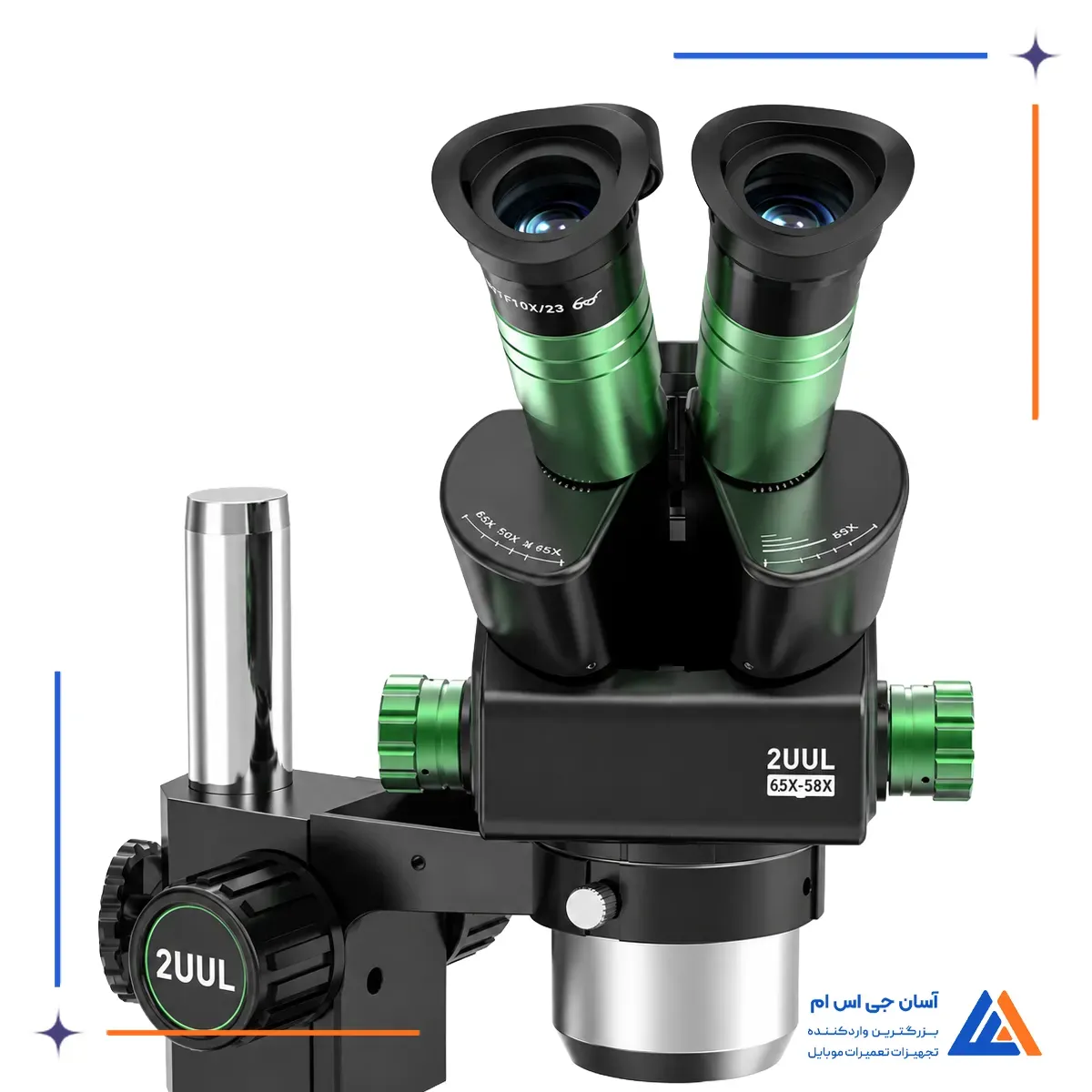

هد سه چشمی و مسیر نصب دوربین

ساختار سه چشمی دستگاه شامل دو مسیر مشاهده برای چشم و یک مسیر نوری دیگر برای نصب تجهیزات تصویربرداری سازگار است. این ساختار در زمان آموزش، ضبط مراحل تعمیر یا نمایش تصویر روی مانیتور کاربرد دارد، اما وجود مسیر سوم به معنی همراه بودن دوربین در بسته بندی نیست.

چرخش ۳۶۰ درجه و تنظیم زاویه هد

هد دستگاه قابلیت چرخش ۳۶۰ درجه دارد. تصاویر رسمی همچنین امکان پایین آوردن زاویه عمودی هد را نشان می دهند. ترکیب این دو قابلیت کمک می کند جهت مشاهده با محل قرارگیری برد و وضعیت نشستن تعمیرکار هماهنگ شود.

نور داخلی قابل تنظیم

سیستم نور داخلی دستگاه بدون اشغال فضای اطراف لنز، سطح کار را روشن می کند. شدت این نور قابل تنظیم است تا میزان روشنایی براساس سطح برد و بازتاب قطعات تغییر داده شود.

برای مقایسه MC6558-M1 با سایر مدل های لوپ و میکروسکوپ تعمیرات موبایل باید علاوه بر عدد بزرگنمایی، فاصله کاری، نوع پایه، شیوه نورپردازی و مسیر نصب دوربین نیز بررسی شود.

مزایای لوپ سه چشم تو یو یو ال MC6558-M1

• فاصله کاری قابل تنظیم
• هد سه چشمی برای مشاهده و اتصال تجهیزات تصویربرداری سازگار
• امکان کاهش زاویه عمودی مشاهده
• نور داخلی بدون لامپ حلقه ای بیرونی
• قابلیت تنظیم شدت روشنایی
• پایه کفی برای استقرار روی میز تعمیر
• فضای مناسب برای حرکت ابزار زیر لنز

کاربرد لوپ تو یو یو ال MC6558-M1

• مشاهده قطعات ریز برد موبایل
• بررسی مسیرها و اتصالات برد
• کنترل کیفیت لحیم کاری
• انجام تعمیرات زیر بزرگنمایی
• بررسی پایه های آی سی و کانکتورها
• مشاهده قطعات SMD
• آموزش مراحل تعمیر برد
• اتصال تجهیزات تصویربرداری سازگار
• نمایش مراحل تعمیر روی مانیتور با دوربین مناسب

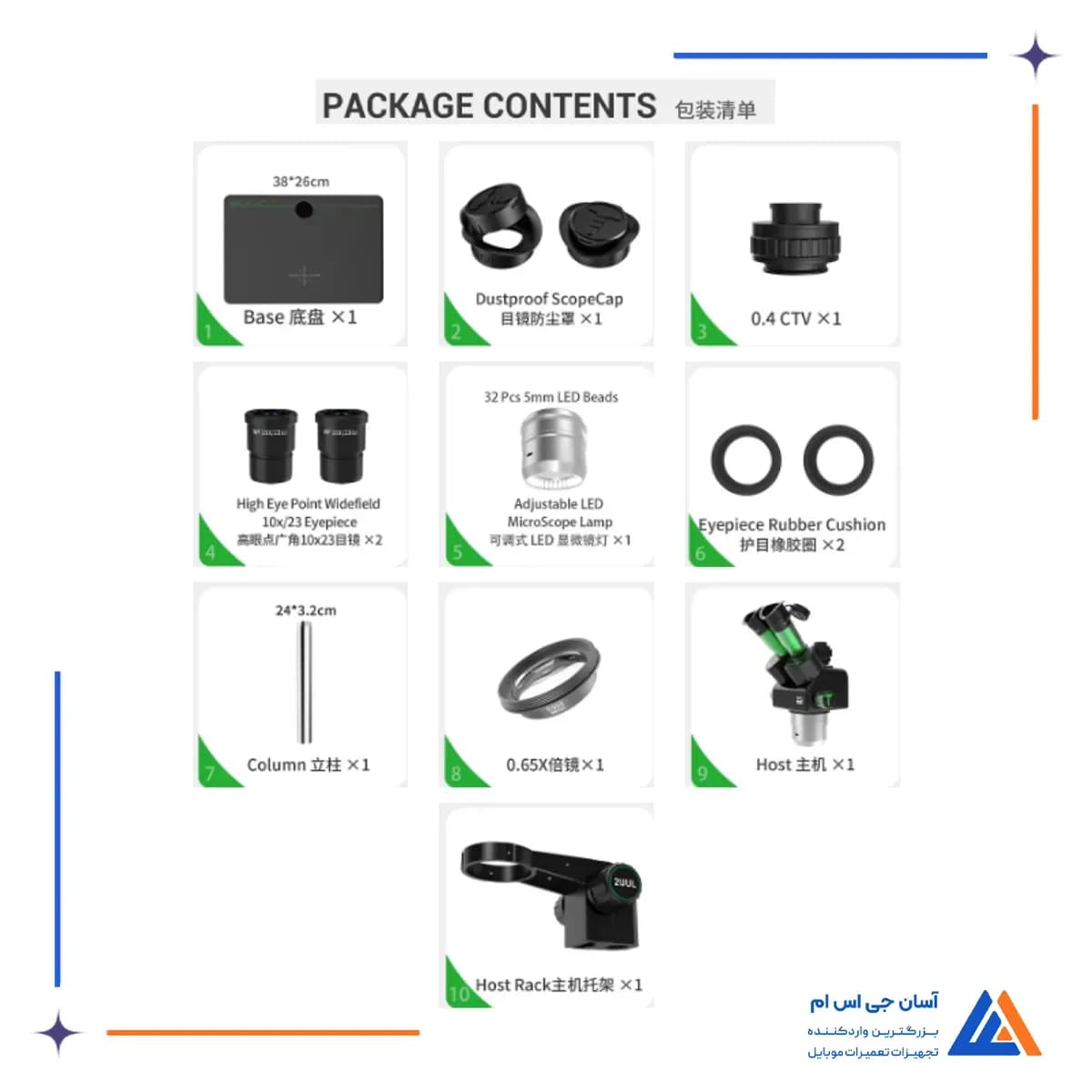

اقلام همراه لوپ 2UUL MC6558-M1

• 2 عدد لنز چشمی WF10X/23
• ۲ عدد لاستیک چشمی
• ۱ عدد لنز واید 0.65X
• چراغ LED قابل تنظیم
• روکش ضد گرد و غبار لوپ
