هیتر آیفن F4

هیتر AIFEN F4 یک دستگاه تعمیراتی برای گرمادهی، لحیم برداری و انجام فرآیندهای تعمیر روی قطعات الکترونیکی است. این دستگاه برای تعمیرکارانی طراحی شده که در زمان کار روی بردهای موبایل و تجهیزات الکترونیکی به یک منبع گرمایی دقیق و قابل کنترل نیاز دارند.

در میان هیتر و هویه های تعمیرات موبایل، هیترهای هوای گرم نقش مهمی در جداسازی قطعات، نصب قطعات جدید و انجام تعمیرات تخصصی برد دارند. F4 با طراحی مناسب برای محیط های تعمیرگاهی، امکان انجام عملیات مختلف تعمیراتی را برای تکنسین ها فراهم می کند و برای استفاده روزانه در کارگاه های تعمیر موبایل و الکترونیک مناسب است.

مشخصات و امکانات هیتر AIFEN F4

• برند: آیفن
• توان مصرفی: 1000 وات

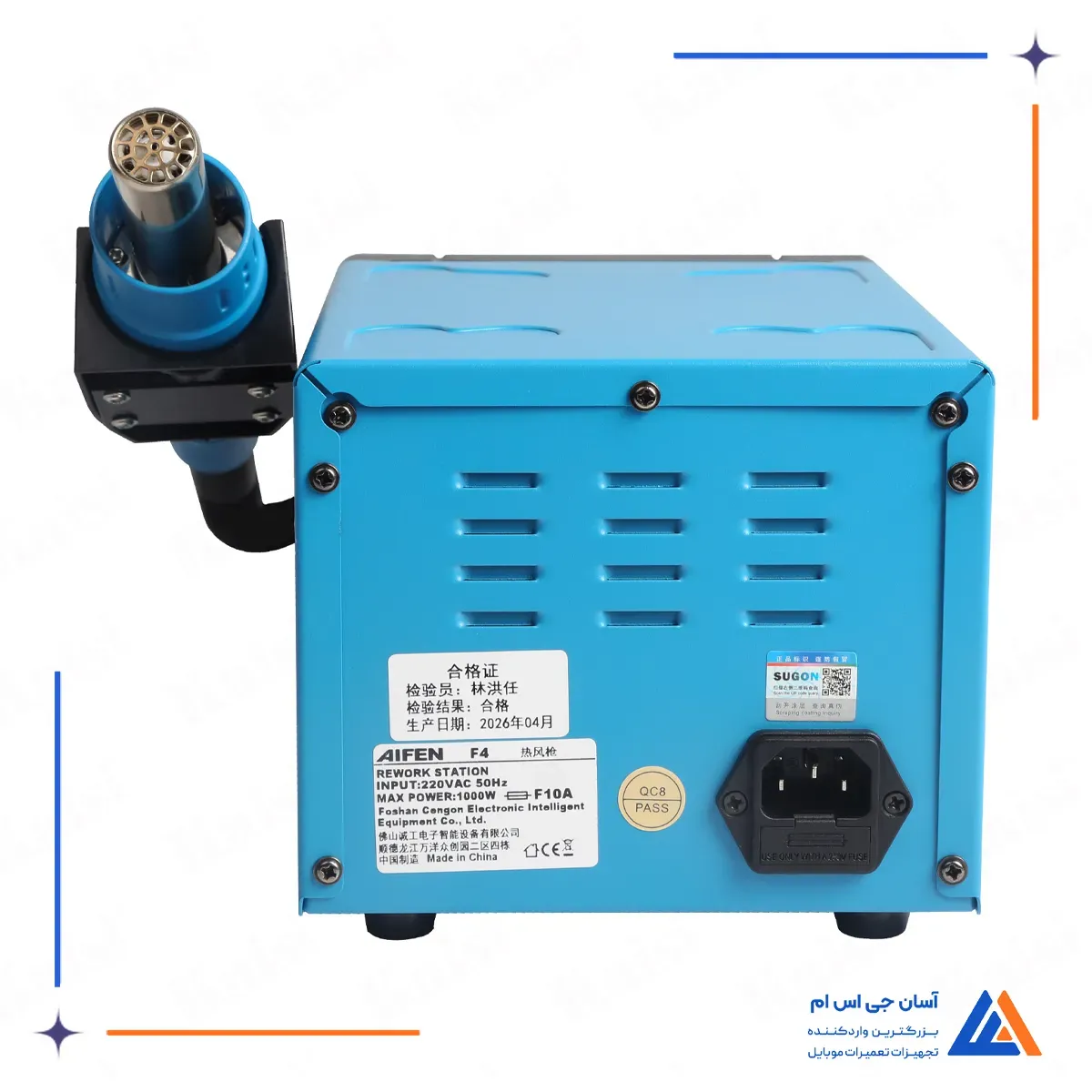

• ولتاژ ورودی: 110 تا 220 ولت
• فرکانس: 60 / 50 هرتز
• محدوده دما: ۱۰۰ تا ۵۰۰ درجه سانتی گراد
• محدوده تنظیم جریان هوا: ۰۰۱ تا ۱۶۰
• تعداد کانال های ذخیره: ۴ کانال
• تعداد نازل همراه: ۶ عدد
• نوع نمایشگر: نمایشگر دیجیتال
• نوع المنت: استوانه ای
• نوع منبع تغذیه داخلی: سوئیچینگ
• نوع موتور: موتور کوچک پرسرعت
• قابلیت خواب خودکار
• وزن دستگاه: ۲٫۶ کیلوگرم

بررسی هیتر آیفن F4

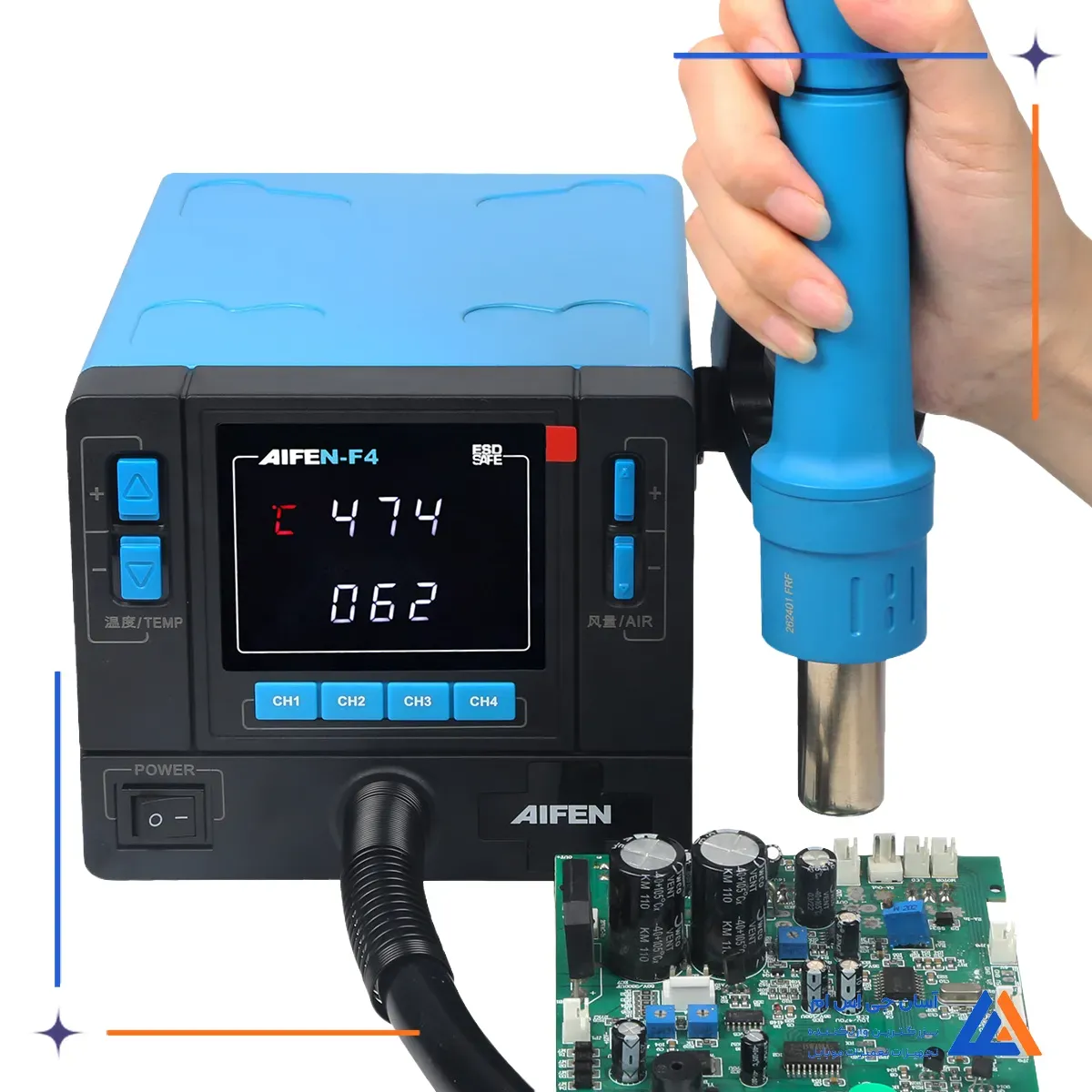

AIFEN F4 برای ایجاد جریان هوای گرم قابل تنظیم روی برد طراحی شده است. محدوده دمایی آن از ۱۰۰ تا ۵۰۰ درجه سانتی گراد تنظیم می شود و سطح جریان هوا نیز از ۰۰۱ تا ۱۶۰ قابل تغییر است. این دو تنظیم به تعمیرکار اجازه می دهند شدت گرما را متناسب با ابعاد قطعه، حساسیت برد و نوع عملیات انتخاب کند.

این محصول در گروه ابزار تعمیرات سخت افزاری قرار می گیرد و برای عملیات حرارتی روی بردهای الکترونیکی ساخته شده است. استفاده از نازل مناسب و تنظیم کنترل شده دما و باد، تمرکز جریان هوای گرم روی محل تعمیر را آسان تر می کند.

چهار کانال ذخیره قابل انتخاب

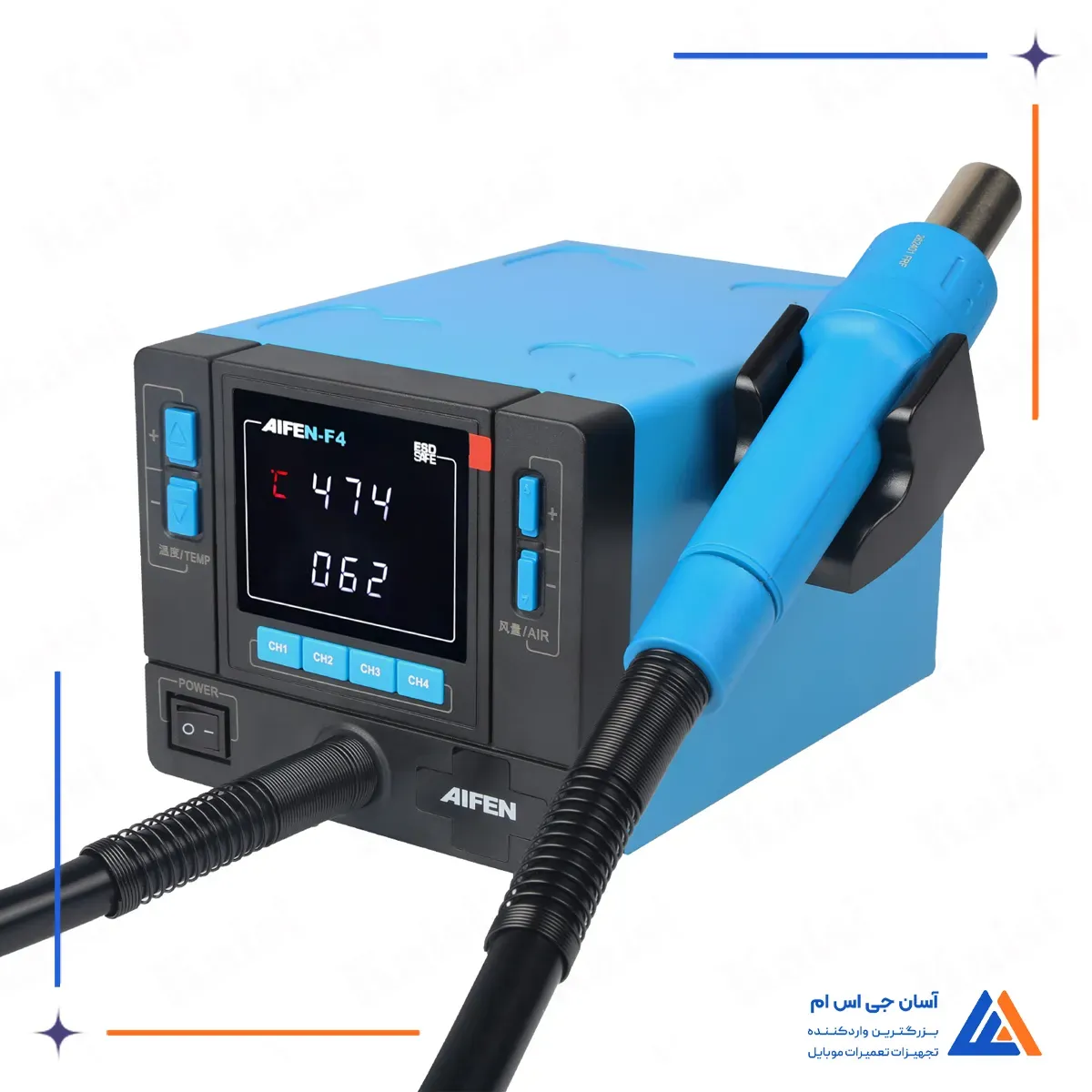

چهار کلید CH1، CH2، CH3 و CH4 روی پنل جلویی قرار گرفته اند. این کانال ها برای دسترسی سریع به چهار ناحیه ذخیره از پیش تنظیم شده کاربرد دارند و می توانند فرایند جابه جایی بین تنظیمات پیش گرمایش و لحیم برداری سریع را ساده تر کنند.

وجود چهار کانال زمانی اهمیت دارد که تعمیرکار در طول روز با چند نوع قطعه یا چند الگوی حرارتی تکراری کار می کند. در این شرایط، دسترسی سریع به تنظیمات ذخیره شده باعث کاهش تنظیم دوباره دستگاه می شود.

تنظیم دما و جریان هوا

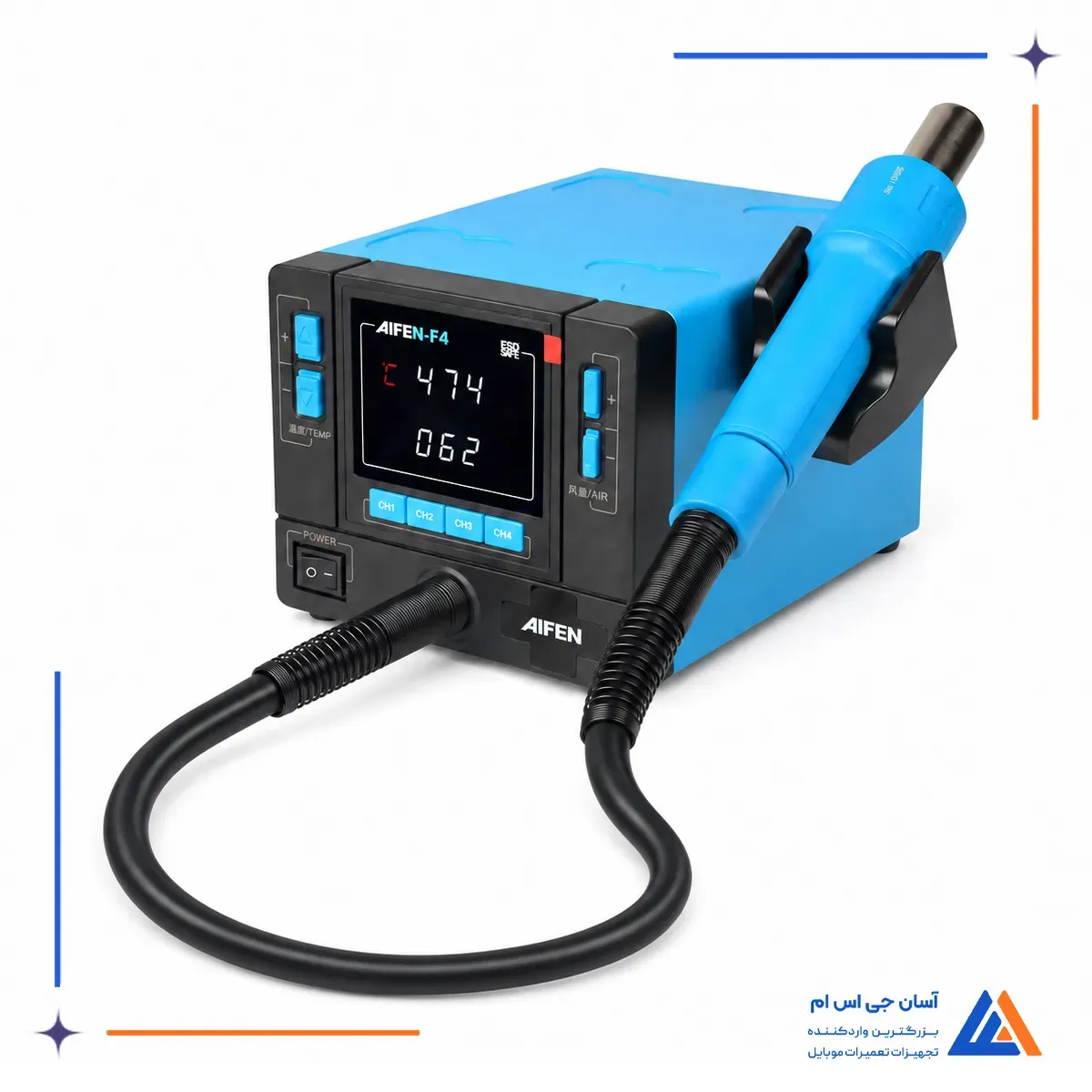

پنل جلویی F4 دارای کلیدهای مجزا برای تغییر دما و جریان هوا است. مقدار تنظیم شده روی نمایشگر دیجیتال نشان داده می شود تا تعمیرکار بتواند پیش از نزدیک کردن نازل به برد، وضعیت دستگاه را کنترل کند.

دسته هیتر و تنظیمات مستقل دستگاه، F4 را در دسته هیتر و هویه به یک گزینه مخصوص عملیات هوای گرم تبدیل می کنند. این محصول ایستگاه هویه قلمی نیست و کاربرد اصلی آن انتقال گرمای بدون تماس به سطح برد و قطعات است.

المنت استوانه ای و موتور پرسرعت

المنت استوانه ای برای ایجاد عملکرد حرارتی پایدار در مسیر خروج هوا در نظر گرفته شده است. موتور کوچک پرسرعت نیز جریان هوای لازم را تامین می کند تا گرما با قدرت تنظیم شده از نازل خارج شود.

انتخاب نازل مناسب در عملکرد دستگاه نقش مستقیمی دارد. نازل کوچک تر جریان هوا را روی محدوده محدودتری متمرکز می کند و نازل بزرگ تر برای گرم کردن سطح وسیع تر کاربرد دارد.

قابلیت خواب خودکار

هنگامی که دسته هیتر روی نگهدارنده قرار می گیرد، دستگاه وارد حالت خواب می شود. این قابلیت برای توقف موقت عملیات و کاهش فعالیت حرارتی دستگاه میان مراحل تعمیر در نظر گرفته شده است.

برای فعال شدن صحیح این عملکرد، دسته باید به صورت کامل روی محل نگهدارنده قرار گیرد. پیش از ترک میز کار نیز باید دستگاه از طریق کلید اصلی خاموش شود.

مزایای هیتر هوای گرم آیفن F4

• امکان تنظیم سطح جریان هوا
• دارای چهار کانال ذخیره
• مجهز به نمایشگر دیجیتال
• دارای شش نازل با اندازه های مختلف
• استفاده از المنت استوانه ای
• برخورداری از موتور پرسرعت
• مجهز به منبع تغذیه سوئیچینگ
• ورود خودکار به حالت خواب با قرار دادن دسته روی پایه
• تنظیم مجزای دما و جریان هوا
• مناسب عملیات حرارتی بدون تماس مستقیم با قطعه

کاربرد هیتر هوای گرم آیفن F4

• جداسازی قطعات SMD از روی برد
• نصب قطعات الکترونیکی با هوای گرم
• لحیم برداری قطعات و اتصالات
• گرم کردن کنترل شده محدوده تعمیر
• پیش گرمایش موضعی برد
• کار روی برد موبایل و تجهیزات الکترونیکی
• استفاده از تنظیمات ذخیره شده برای عملیات تکراری
• انتخاب نازل متناسب با ابعاد قطعه
• انجام تعمیرات نیازمند دمای قابل تنظیم
• انجام تعمیرات نیازمند کنترل سطح جریان هوا

آموزش قابلیت خواب خودکار و کلیدهای هیتر آیفن F4

کلیدهای تنظیم دما

کلیدهای TEMP برای افزایش یا کاهش دمای هیتر در محدوده ۱۰۰ تا ۵۰۰ درجه سانتی گراد استفاده می شوند.

کلیدهای تنظیم جریان هوا

کلیدهای AIR سطح جریان هوا را از ۰۰۱ تا ۱۶۰ تنظیم می کنند.

کلیدهای CH1 تا CH4

کلیدهای CH1 تا CH4 برای انتخاب سریع چهار کانال کاری و فراخوانی تنظیمات ذخیره شده کاربرد دارند.

قابلیت خواب خودکار

با قرار دادن دسته هیتر روی پایه نگهدارنده، دستگاه به صورت خودکار وارد حالت خواب می شود. با برداشتن دسته، هیتر دوباره به تنظیمات فعال باز می گردد.

کلید POWER

کلید POWER برای روشن و خاموش کردن دستگاه استفاده می شود. پس از پایان کار و خنک شدن دسته، دستگاه را با این کلید خاموش کنید.
