آداپتور پروگرامر فلش 64 UFS-FBGA-153

آداپتور پروگرامر Flash64 UFS-FBGA-153 برای اتصال حافظه های UFS با پکیج FBGA-153 به پروگرامر Flash64 استفاده می شود. سوکت قفل شونده آداپتور، آی سی را بدون لحیم شدن روی برد رابط در موقعیت تماس نگه می دارد و مسیر Dual Lane آن برای ارتباط تا HS-G5 آماده شده است.

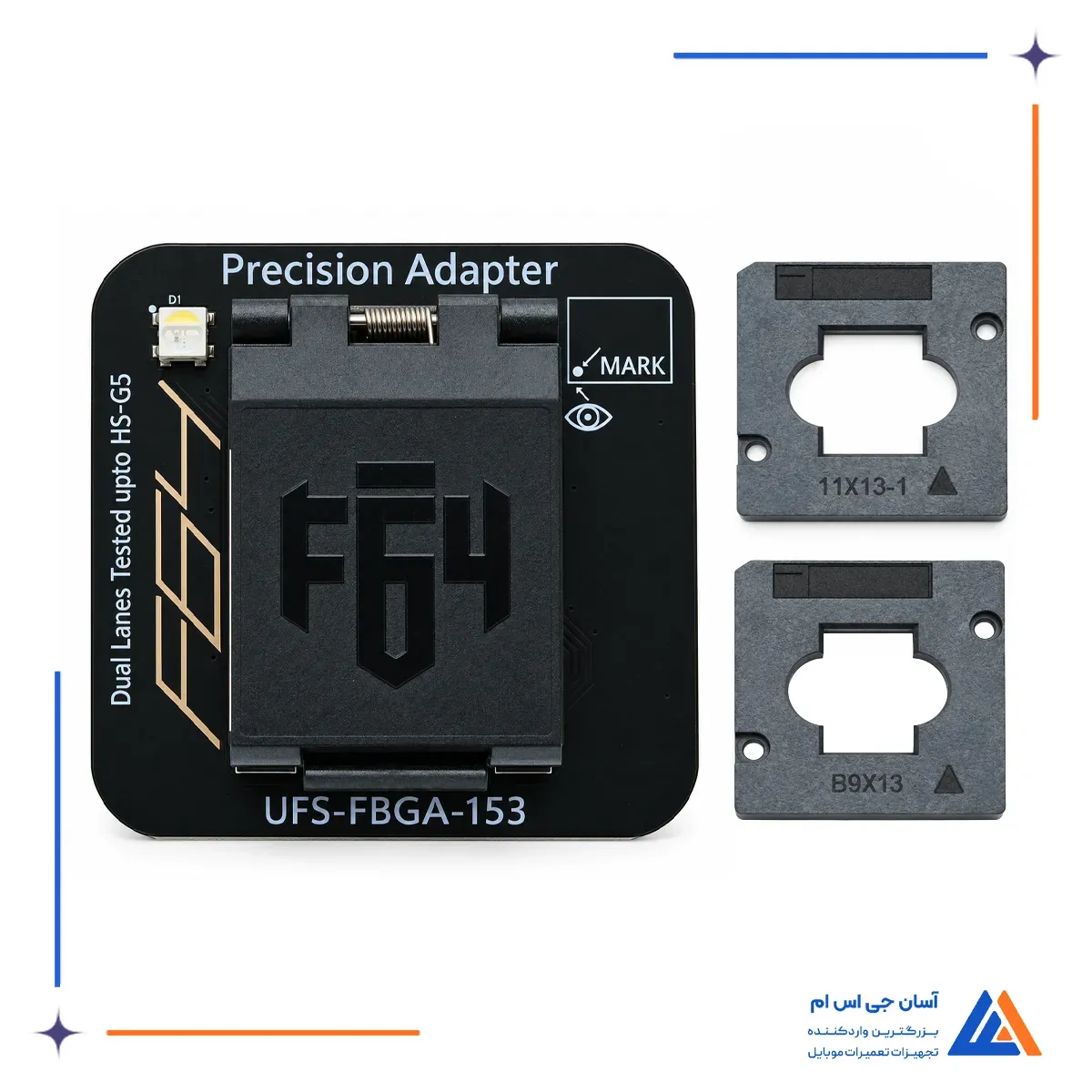

دو قالب نگهدارنده 9 × 13 و 11 × 13 میلی متر همراه آداپتور قرار دارند تا آی سی های FBGA-153 با ابعاد بدنه متفاوت، متناسب با اندازه خود در مرکز سوکت قرار بگیرند. هر قالب دارای ابعاد بیرونی 27 × 30 میلی متر است و به قرارگیری منظم حافظه روی کنتاکت های سوکت کمک می کند. این آداپتور در مجموعه ابزار تعمیرات سخت افزاری موبایل به عنوان رابط اختصاصی حافظه و پروگرامر استفاده می شود.

مشخصات و امکانات آداپتور پروگرامر Flash64 UFS-FBGA-153

این آداپتور دارای سوکت فنری قفل شونده، مسیر ارتباطی Dual Lane تا HS-G5، علامت MARK برای تعیین جهت آی سی و کانکتور چندپین اتصال به پروگرامر است. ابعاد بدنه آداپتور 59 × 59 میلی متر و ابعاد جعبه 83 × 115 میلی متر است. بسته محصول نیز شامل 1 آداپتور، 2 قالب نگهدارنده 9 × 13 میلی متری و 11 × 13 میلی متر می شود.

بررسی آداپتور پروگرامر F64 UFS-FBGA-153

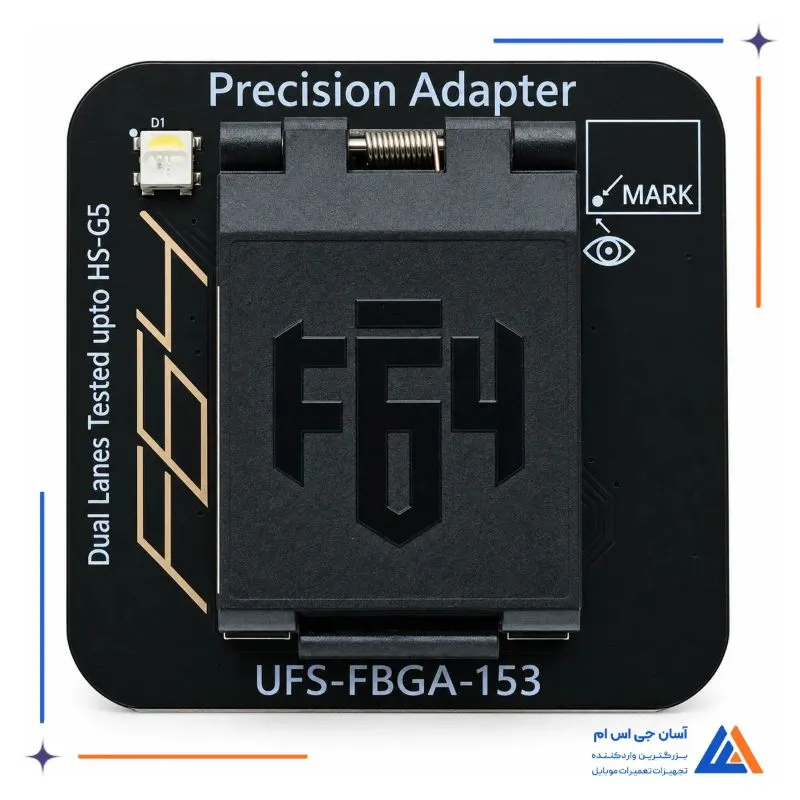

سوکت آداپتور برای برقراری تماس میان پایه های آی سی FBGA-153 و پروگرامر ساخته شده است. پس از قرار گرفتن حافظه و قالب متناسب داخل سوکت، درپوش فنری بسته می شود و آی سی را روی محدوده کنتاکت ها نگه می دارد. به این ترتیب برای اتصال حافظه به برد آداپتور نیازی به لحیم کاری مستقیم نیست.

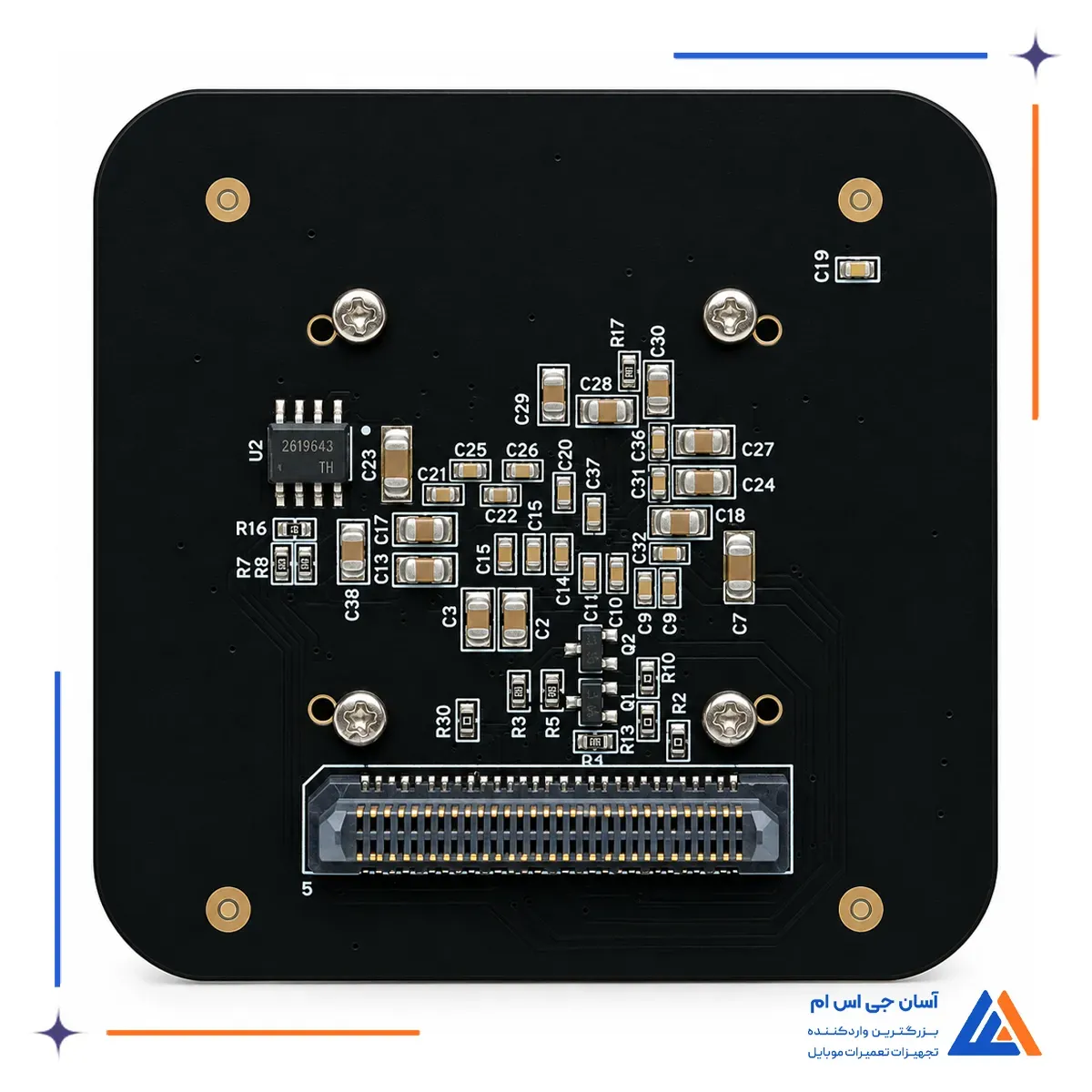

کانکتور چندپین پشت برد، ارتباط آداپتور با پروگرامر Flash64 را برقرار می کند. شناسایی حافظه و اجرای عملیات پشتیبانی شده از طریق سخت افزار و نرم افزار پروگرامر انجام می شود؛ بنابراین این آداپتور به تنهایی دستگاه پروگرام مستقل محسوب نمی شود.

قالب های نگهدارنده 13×B9 و 1-13×11

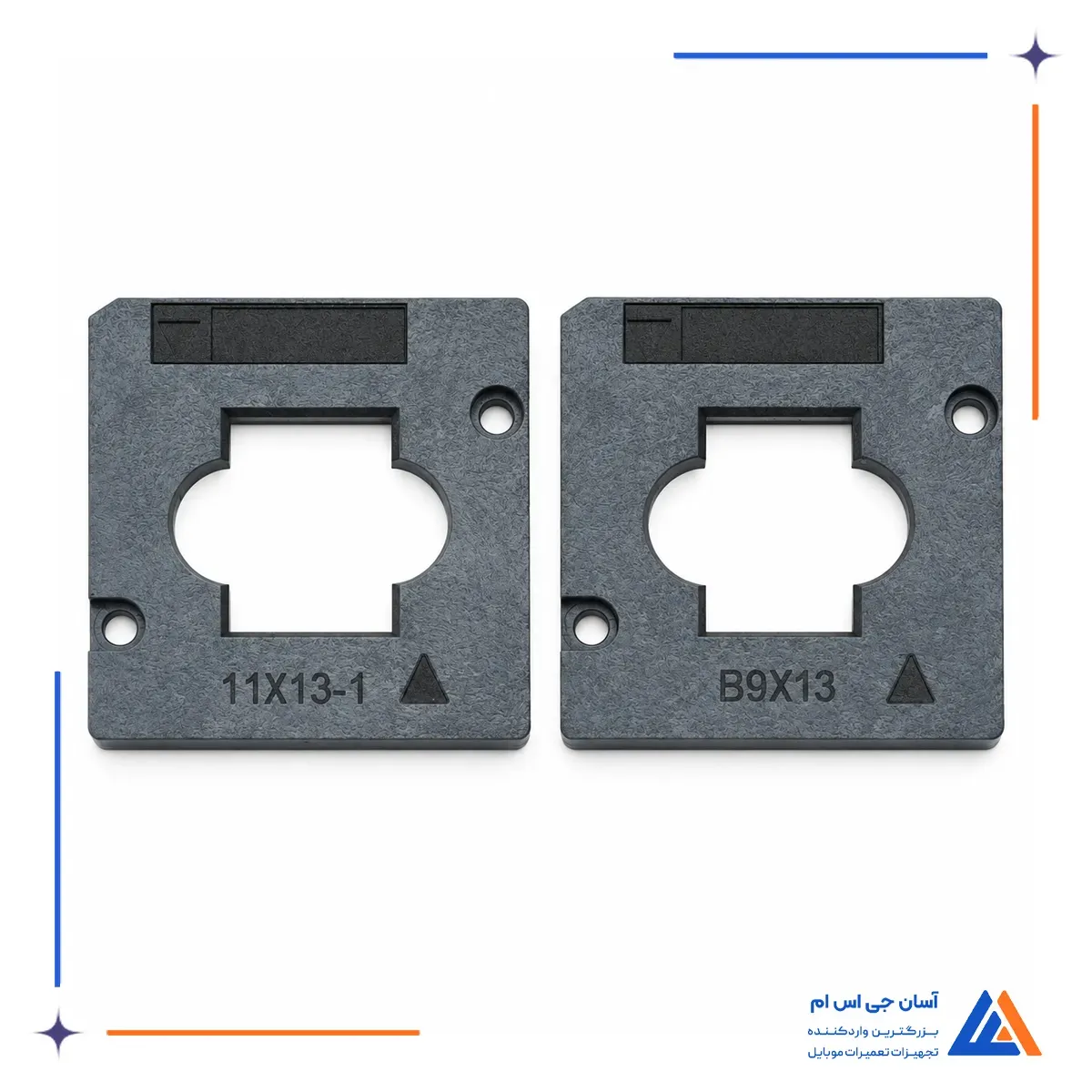

دو قالب همراه برای تنظیم موقعیت آی سی های FBGA-153 با ابعاد داخلی 9 × 13 و 11 × 13 میلی متر استفاده می شوند. ابعاد بیرونی هر قالب 27 × 30 میلی متر است و شکل داخلی آن متناسب با بدنه آی سی ساخته شده است.

قالب مناسب، حرکت جانبی حافظه داخل سوکت را محدود می کند و کمک می کند سطح تماس آی سی در موقعیت صحیح قرار بگیرد. انتخاب قالب باید بر اساس ابعاد واقعی بدنه حافظه انجام شود؛ زیرا هر دو قالب برای تمام آی سی های FBGA-153 قابل جایگزینی با یکدیگر نیستند.

سوکت فنری قفل شونده F64

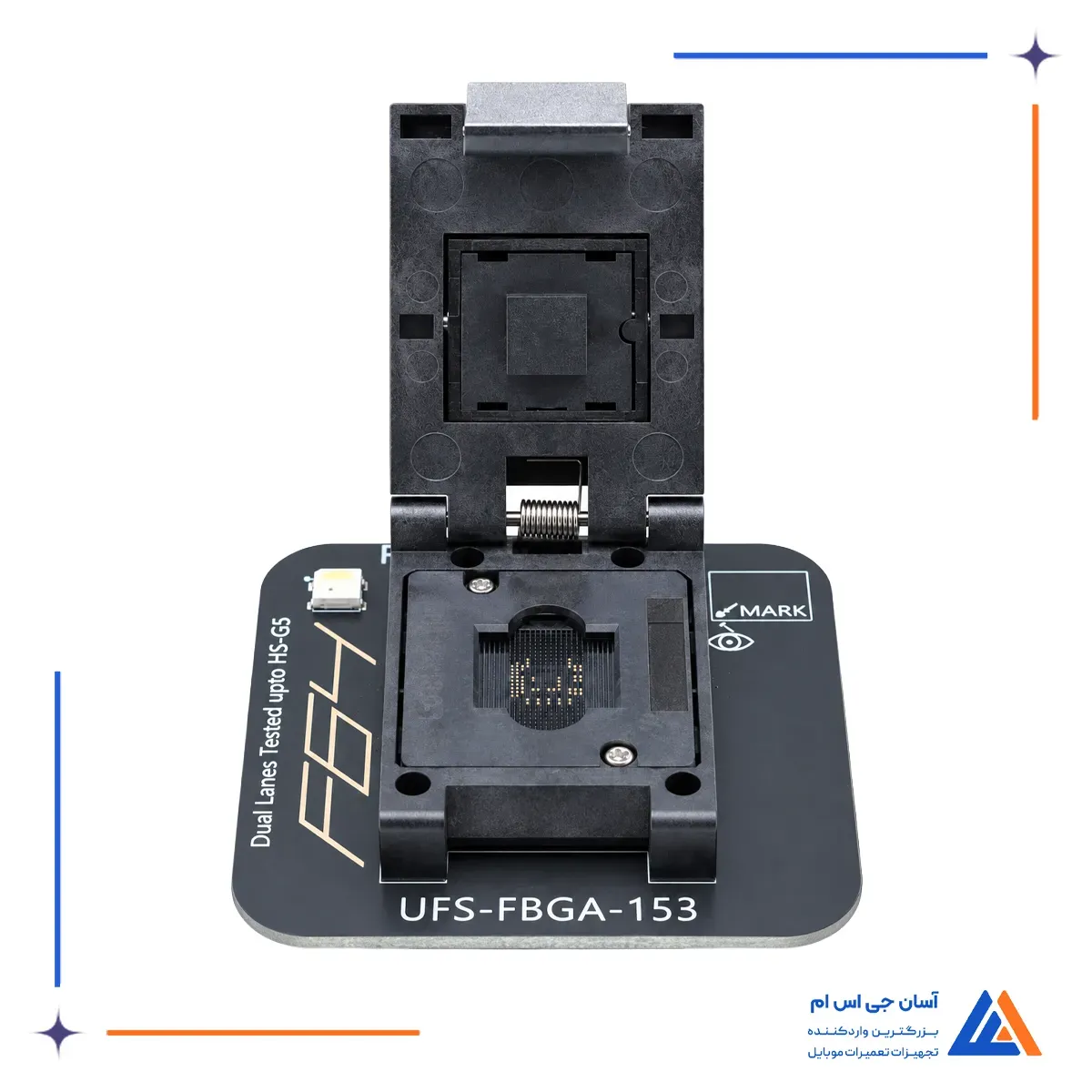

درپوش سوکت به کمک لولا و فنر باز می شود و پس از قرار گرفتن آی سی روی محل تماس بسته می شود. مکانیزم قفل، آی سی و قالب نگهدارنده را در موقعیت تعیین شده نگه می دارد و از جابه جایی آن هنگام ارتباط با پروگرامر جلوگیری می کند.

این آداپتور پروگرمر برای استفاده همراه پروگرامر Flash64 ساخته شده است و نوع عملیات قابل انجام، مانند شناسایی، خواندن یا نوشتن حافظه، به نسخه پروگرامر، نرم افزار و پشتیبانی از آی سی مورد نظر بستگی دارد.

مزایای آداپتور فلش 64 UFS FBGA-153

• سوکت اختصاصی FBGA-153
• پشتیبانی از Dual Lane
• سازگاری با HS-G5
• اتصال بدون لحیم کاری مستقیم
• قفل فشاری نگهدارنده آی سی
• سازگاری با پروگرامر Flash64
• نصب و جداسازی سریع تراشه

کاربردهای آداپتور پروگرامر F64 UFS-FBGA-153

آداپتور UFS F64 برای اتصال آی سی های حافظه با پکیج FBGA-153 به پروگرامر Flash64 استفاده می شود. این اتصال امکان انجام عملیات پشتیبانی شده توسط پروگرامر مانند شناسایی، تست، خواندن و نوشتن حافظه UFS را فراهم می کند.

این آداپتور پروگرامر F64 UFS-FBGA-153 برای تعمیرات چیپ آف و کار مستقیم با حافظه های UFS مناسب است و زمانی استفاده می شود که آی سی از برد جدا شده و باید از طریق سوکت به پروگرامر متصل شود. برای پکیج های دیگر UFS باید آداپتور سازگار با همان پکیج انتخاب شود.
