برد ارتقای ISP اتوماتیک فلش 64 مخصوص آداپتور MIPI

برد ارتقای ISP اتوماتیک Flash64 مخصوص آداپتور MIPI یک ماژول الکترونیکی برای ارتقای قابلیت تشخیص خودکار حافظه UFS در مجموعه پروگرامر F64 است. این برد در مسیر ارتباط ISP به همراه آداپتور MIPI سازگار استفاده می شود و مدار کنترلی آن برای مدیریت فرآیند تشخیص اتصال حافظه کاربرد دارد.

این ماژول برای تعمیرکارانی کاربرد دارد که در زمان بررسی حافظه UFS روی مادربرد، از محصولات فلش 64 و رابط های ISP استفاده می کنند. نصب برد در مجموعه آداپتور MIPI به تکمیل تجهیزات مورد نیاز برای تشخیص حافظه کمک می کند. این نوع ارتباط یکی از مراحل تخصصی کار با ابزار تعمیراتی سخت افزاری موبایل در عیب یابی حافظه است.

مشخصات و امکانات برد ارتقای Flash64 ISP

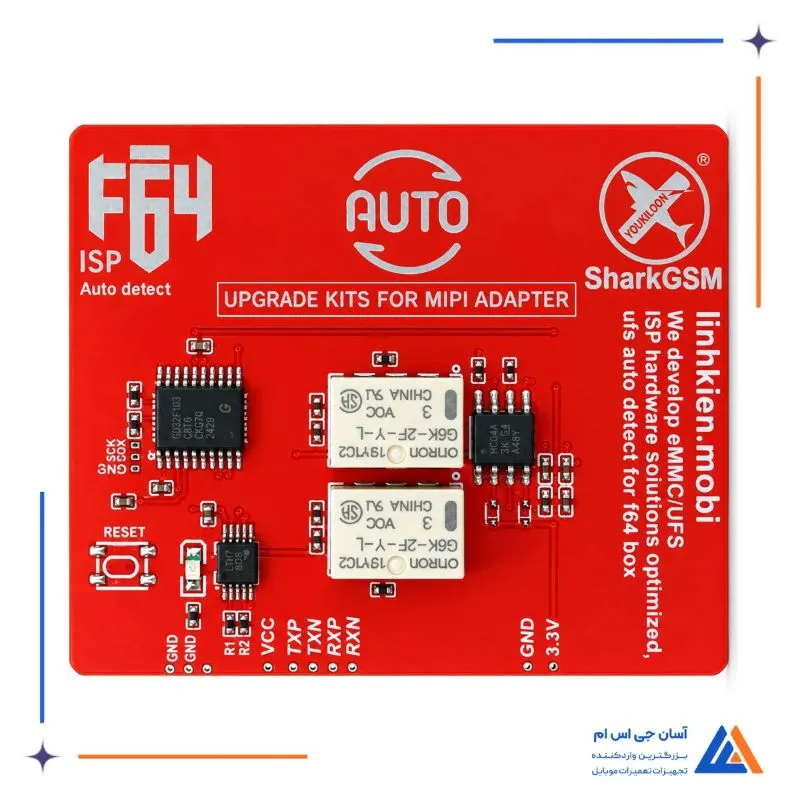

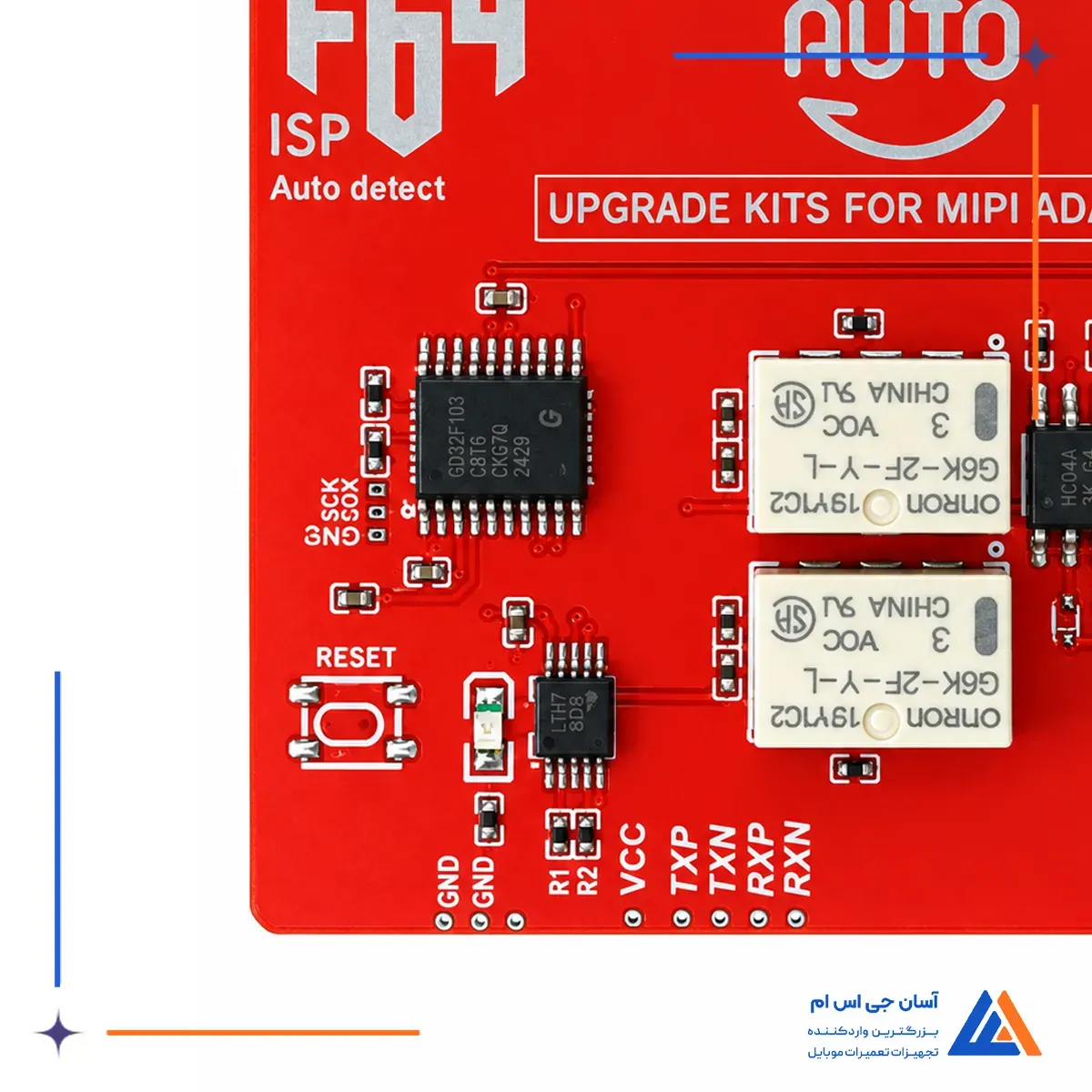

برد ارتقای ISP دارای مدار چاپی قرمز رنگ، تراشه کنترل GD32F103، دو رله الکترومکانیکی OMRON G6K-2F-Y با ولتاژ بوبین 3 ولت DC و یک مدار منطقی مجزا است. این قطعات در کنار یکدیگر بخش سخت افزاری کنترل و سوئیچینگ برد را تشکیل می دهند. کلید فیزیکی RESET نیز برای بازنشانی مدار تعبیه شده و اجزای الکترونیکی به صورت یکپارچه روی برد نصب شده اند.

بررسی برد ارتقای ISP اتوماتیک F64 مخصوص MIPI

قابلیت Auto Detect در این برد برای کمک به تشخیص خودکار ارتباط حافظه UFS در مجموعه F64 کاربرد دارد. مدار کنترلی و رله های داخلی، بخش سخت افزاری مورد نیاز برای کنترل مسیر ارتباط را فراهم می کنند. این ساختار در مجموعه آداپتور MIPI استفاده می شود و جایگزین دستگاه پروگرامر اصلی نیست.

تشخیص حافظه و اجرای عملیات روی اطلاعات آن به وضعیت اتصال، سلامت تراشه و امکانات دستگاه پروگرامر وابسته است. بنابراین استفاده از برد ارتقا به تنهایی به معنی شناسایی قطعی تمام حافظه های UFS نیست.

برد دارای نقاط اتصال مشخص برای خطوط TXP، TXN، RXP و RXN است که به مسیرهای ارسال و دریافت داده در ارتباط UFS مربوط می شوند. نقاط GND، VCC و 3.3V نیز برای بخش های اتصال زمین و تغذیه مشخص شده اند و دو نقطه R1 و R2 در کنار سایر اتصالات قرار دارند. تفکیک این مسیرها امکان بررسی و تطبیق اتصالات الکتریکی را هنگام نصب ماژول فراهم می کند.

این برد در کنار پروگرمر و ماژول های تعمیرات سازگار به کار می رود و اتصال آن به آداپتور MIPI باید با آرایش پایه ها و مدار رابط مطابقت داشته باشد. بررسی دقیق مسیرهای تغذیه و سیگنال پیش از نصب برای جلوگیری از آسیب به تجهیزات اهمیت دارد.

مزایای برد ارتقای ISP اتوماتیک فلش 64

• تسهیل تشخیص اتصال حافظه UFS
• قابلیت ارتقای مجموعه آداپتور MIPI
• دسترسی مشخص به خطوط ارتباطی
• کنترل و بازنشانی مدار از روی برد

کاربردهای برد ارتقای ISP اتوماتیک Flash64

برد ارتقای ISP اتوماتیک برای تکمیل تجهیزات اتصال و شناسایی حافظه UFS در تعمیرات تخصصی موبایل کاربرد دارد. این ماژول همراه با آداپتور MIPI و پروگرامر F64 در فرآیند بررسی ارتباط حافظه، عیب یابی مسیر ISP و آماده سازی مجموعه برای عملیات پروگرام استفاده می شود.

سازگاری نسخه آداپتور MIPI و اتصال صحیح خطوط الکتریکی باید پیش از استفاده بررسی شود. این برد به تنهایی قابلیت خواندن یا نوشتن اطلاعات حافظه را ندارد و برای این عملیات به تجهیزات پروگرامر سازگار نیاز است.
