برد پروگرام BGA فلش 64

برد پروگرام Flash64 BGA یک برد واسط برای اتصال آی سی های حافظه جداشده از مادربرد به دستگاه پروگرامر است. این برد در تعمیرات تخصصی حافظه موبایل کاربرد دارد و ارتباط تراشه با تجهیزات خواندن و نوشتن اطلاعات را برقرار می کند. ساختار تخت و جایگاه های مشخص آن امکان نصب آی سی های حافظه با پکیج های سازگار را فراهم می کند.

در تعمیر گوشی هایی که مادربرد آسیب دیده یا دسترسی مستقیم به حافظه امکان پذیر نیست، جداسازی و نصب تراشه با ابزار تعمیرات سخت افزاری موبایل انجام می شود. پس از اتصال آی سی به برد، تعمیرکار می تواند با استفاده از تجهیزات فلش 64 و پروگرامر سازگار، عملیات خواندن، نوشتن یا بررسی اطلاعات حافظه را متناسب با قابلیت های دستگاه انجام دهد.

مشخصات و امکانات برد پروگرام Flash64 BGA

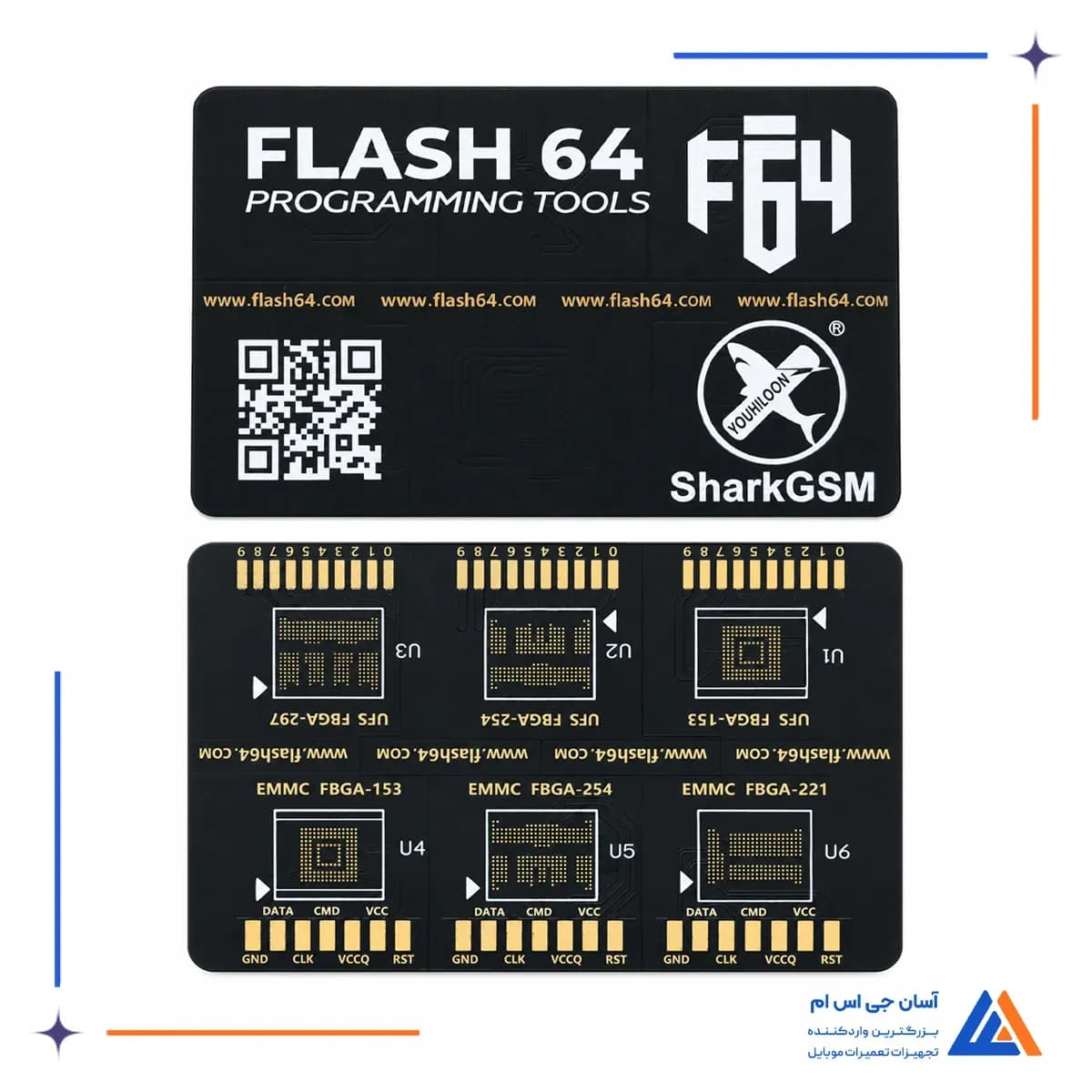

برد پروگرام فلش 64 دارای 6 جایگاه اتصال حافظه است که 3 بخش آن برای تراشه های UFS با پکیج های FBGA-153، FBGA-254 و FBGA-297 و 3 بخش دیگر برای حافظه های eMMC با پکیج های FBGA-153، FBGA-254 و FBGA-221 اختصاص یافته است. هر جایگاه دارای الگوی پد متناسب با آرایش اتصال تراشه بوده و با شناسه های U1 تا U6 مشخص شده است. علامت های مثلثی کنار جایگاه ها نیز به تشخیص جهت صحیح قرارگیری آی سی کمک می کنند.

بررسی برد پروگرام F64 BGA

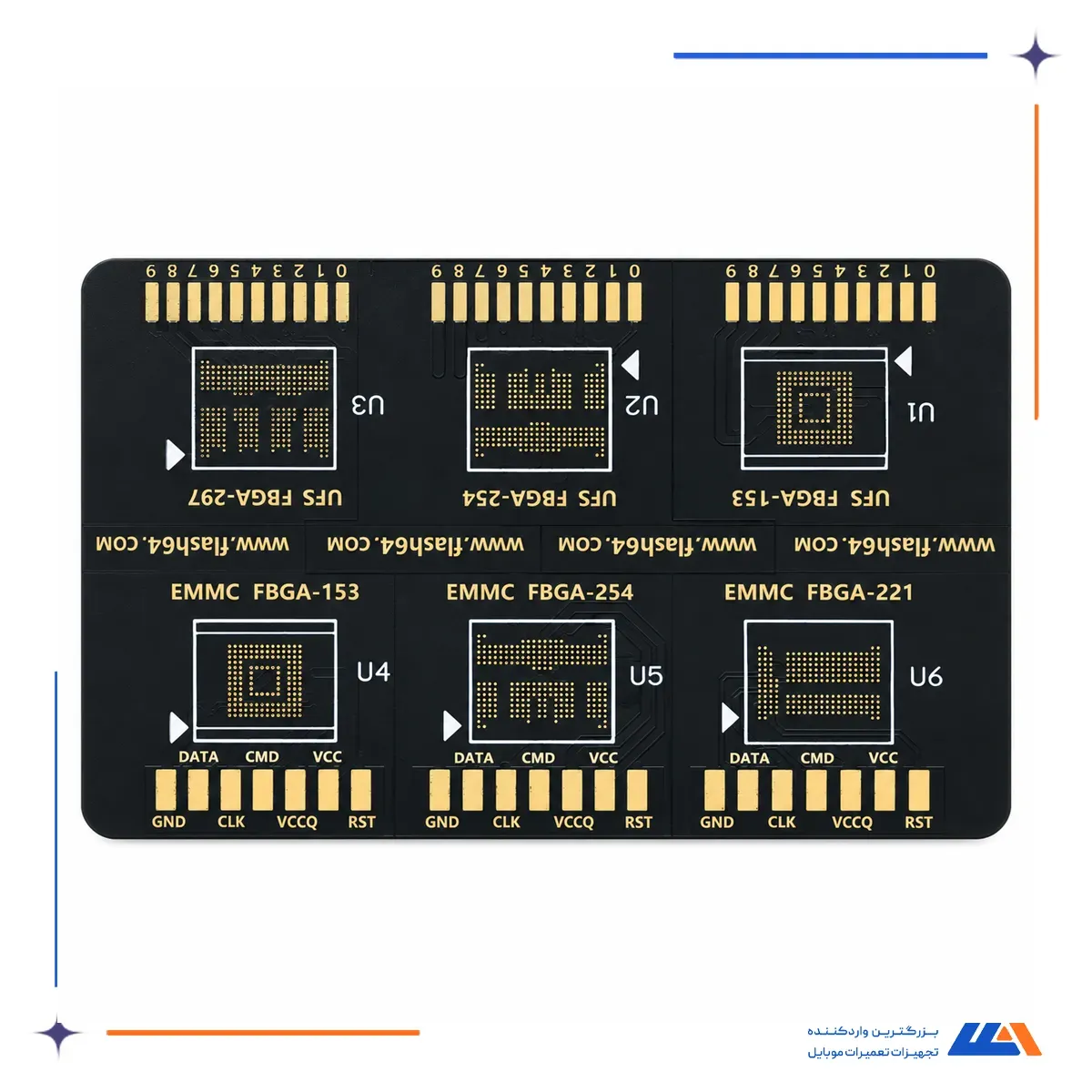

در امتداد لبه برد، کنتاکت های طلایی برای اتصال به تجهیزات پروگرام سازگار قرار دارند. کنار این کنتاکت ها، نام سیگنال هایی مانند DATA، CMD، CLK، GND، VCC، VCCQ و RST چاپ شده است که مسیرهای ارتباطی و تغذیه تراشه را مشخص می کنند. این نشانه گذاری به تعمیرکار کمک می کند محل اتصال سیگنال ها را هنگام بررسی برد تشخیص دهد.

این برد از پدهای اتصال مستقیم BGA استفاده می کند و برخلاف آداپتورهای سوکتی، دارای مکانیزم فنری برای نگهداری آی سی نیست. نصب تراشه روی جایگاه مربوط به روش لحیم کاری نیاز دارد؛ بنابراین مهارت کار با قطعات BGA برای استفاده از آن اهمیت دارد.

برد پروگرام به عنوان رابط جانبی در کنار پروگرمر و ماژول های تعمیرات موبایل استفاده می شود و عملیات پردازش اطلاعات را دستگاه پروگرامر سازگار انجام می دهد. برای این برد، سازگاری با پروگرامر Flash64 Lite مستند شده است.

مزایای برد پروگرام Flash64 BGA

• کاهش نیاز به بردهای مجزای اتصال
• تشخیص آسان تر موقعیت نصب تراشه
• دسترسی مشخص به سیگنال های ارتباطی
• امکان کار روی حافظه خارج شده از برد

کاربردهای برد پروگرام BGA فلش 64

این برد برای تعمیرات تخصصی حافظه گوشی های روشن نشونده یا دارای مادربرد آسیب دیده کاربرد دارد؛ در شرایطی که آی سی حافظه از برد اصلی جدا شده و بررسی مستقیم آن ضرورت پیدا می کند. با اتصال برد به پروگرامر مناسب، می توان عملیات پشتیبانی شده مانند خواندن اطلاعات، بررسی وضعیت حافظه یا نوشتن داده را انجام داد.

امکان دسترسی به اطلاعات به سلامت تراشه، قابلیت های پروگرامر و محدودیت های امنیتی حافظه بستگی دارد. استفاده از برد به تنهایی به معنی بازیابی قطعی اطلاعات یا رفع تمام خرابی های حافظه نیست.
