آداپتور پروگرامر 4 در 1 فلش 64 EMMC

آداپتور پروگرامر 4 در 1 F64 EMMC برای اتصال مستقیم آی سی های حافظه EMMC به پروگرامر F64 طراحی شده است. این آداپتور از چند گروه پکیج FBGA پشتیبانی می کند و امکان کار با FBGA-221، FBGA-254، FBGA-153/169 و FBGA-162/186 را در یک مجموعه فراهم می کند. در میان محصولات فلش 64، این قطعه برای تعمیراتی کاربرد دارد که حافظه EMMC از برد جدا شده و باید از طریق سوکت به پروگرامر متصل شود.

مجموعه همراه آداپتور شامل 5 قالب نگهدارنده آی سی است. تعمیرکار می تواند متناسب با ابعاد بدنه حافظه، قالب مناسب را داخل سوکت قرار دهد تا آی سی هنگام برقراری تماس با کنتاکت ها ثابت بماند. این آداپتور در مجموعه ابزار تعمیرات سخت افزاری موبایل به عنوان رابط حافظه های خارج شده از مادربرد و پروگرامر استفاده می شود.

مشخصات و امکانات آداپتور پروگرامر 4 در 1 Flash64 EMMC

آداپتور EMMC فلش 64 F64 دارای ساختار 4 در 1 است و از پکیج های FBGA-221، FBGA-254، FBGA-153/169 و FBGA-162/186 پشتیبانی می کند. رابط این آداپتور 8 بیت است و با فرکانس 200 مگاهرتز کار می کند. سوکت چندبخشی آن امکان قرارگیری حافظه های EMMC با آرایش های مختلف FBGA را فراهم می کند. ابعاد آداپتور 59 × 59 میلی متر، ابعاد جعبه 83 × 115 میلی متر و ابعاد بیرونی هر قالب 27 × 30 میلی متر است.

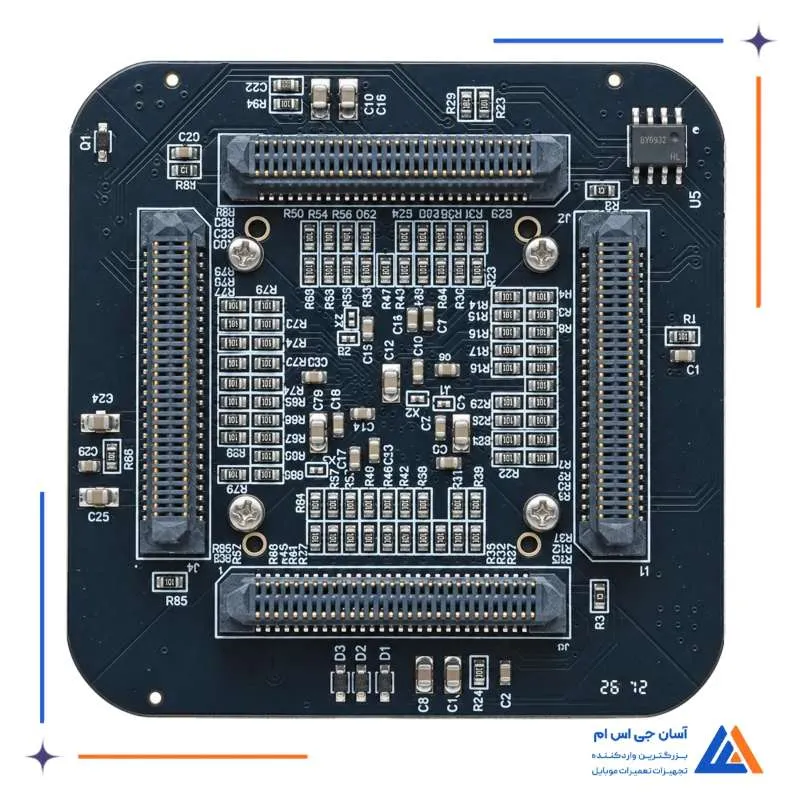

بررسی آداپتور Flash64 EMMC

مهم ترین ویژگی آداپتور پروگرامر F64 EMMC، پشتیبانی از چند نوع پکیج EMMC در یک مجموعه است. تعمیرکار می تواند براساس نوع آی سی، بخش متناسب با همان پکیج را انتخاب کند و حافظه را بدون نیاز به سیم کشی مستقیم در سوکت قرار دهد. این ساختار برای کار با آی سی هایی که از برد جدا شده اند، روند اتصال حافظه به پروگرامر را منظم تر می کند.

آداپتور وظیفه ایجاد ارتباط فیزیکی میان آی سی EMMC و پروگرامر را بر عهده دارد و عملیات خواندن، نوشتن و سایر فرآیندهای پشتیبانی شده توسط پروگرامر F64 انجام می شود. در کنار سایر پروگرامر های تعمیرات، این آداپتور برای کار مستقیم با حافظه های جداشده از برد کاربرد دارد و می تواند در فرآیندهای تعمیر، بررسی و سرویس حافظه مورد استفاده قرار بگیرد.

قالب های نگهدارنده ی آی سی

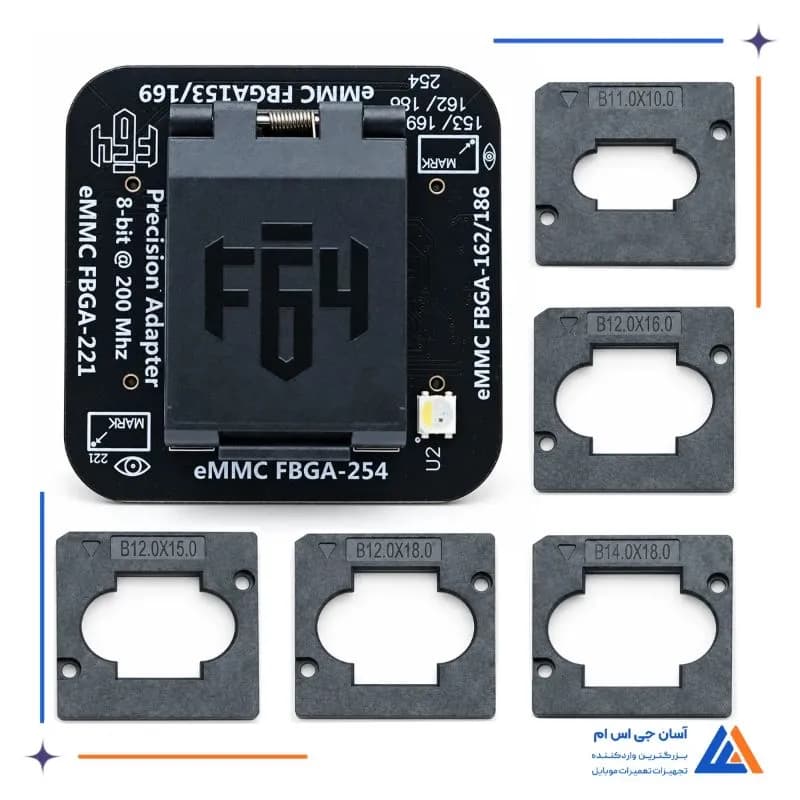

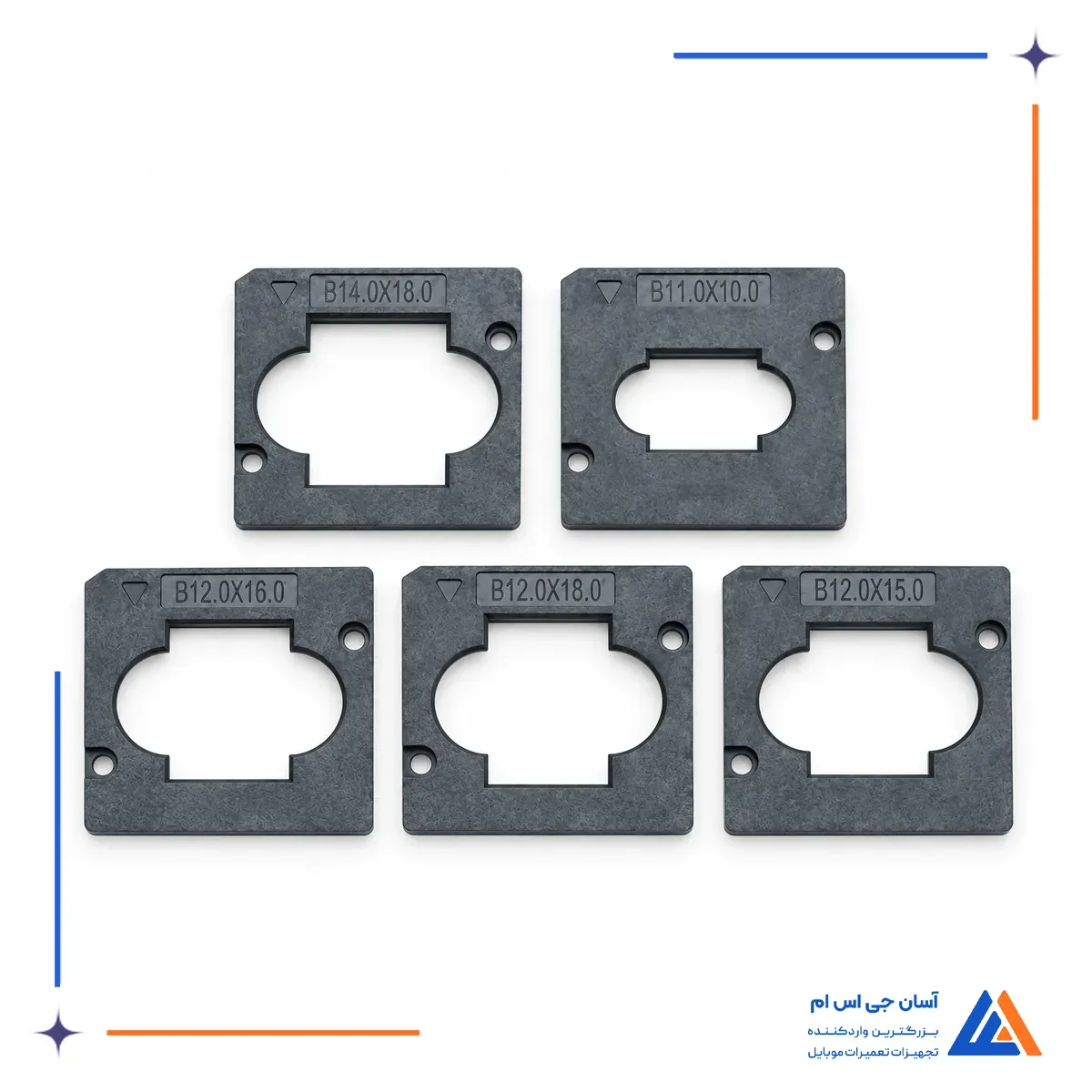

داخل بسته 5 قالب تنظیم سایز با ابعاد داخلی متفاوت قرار دارد. اندازه درج شده روی هر قالب به ابعاد داخلی محل قرارگیری بدنه آی سی مربوط است و ابعاد بیرونی تمام قالب ها 27 × 30 میلی متر است. قالب مناسب، فضای اضافی اطراف بدنه حافظه را محدود می کند و آی سی را در مرکز سوکت نگه می دارد. انتخاب قالب باید بر اساس طول و عرض واقعی بدنه آی سی انجام شود؛ زیرا تعداد پایه یکسان همیشه به معنی یکسان بودن ابعاد بدنه حافظه نیست.

• قالب B14.0×18.0 - ابعاد داخلی: 14 × 18 میلی متر
• قالب B11.0×10.0 - ابعاد داخلی: 11 × 10 میلی متر
• قالب B12.0×16.0 - ابعاد داخلی: 12 × 16 میلی متر
• قالب B12.0×18.0 - ابعاد داخلی: 12 × 18 میلی متر
• قالب B12.0×15.0 - ابعاد داخلی: 12 × 15 میلی متر

سوکت فنری قفل شونده

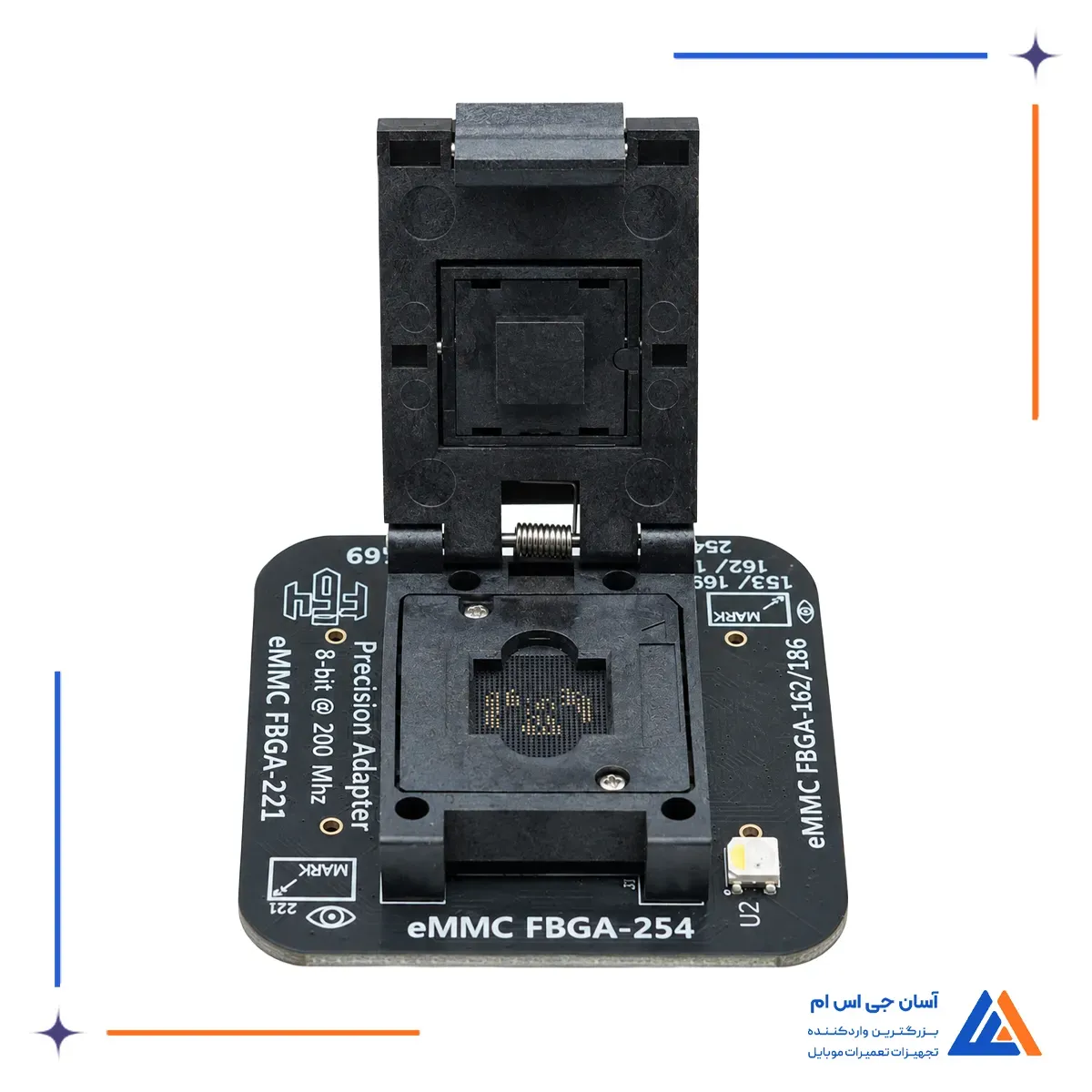

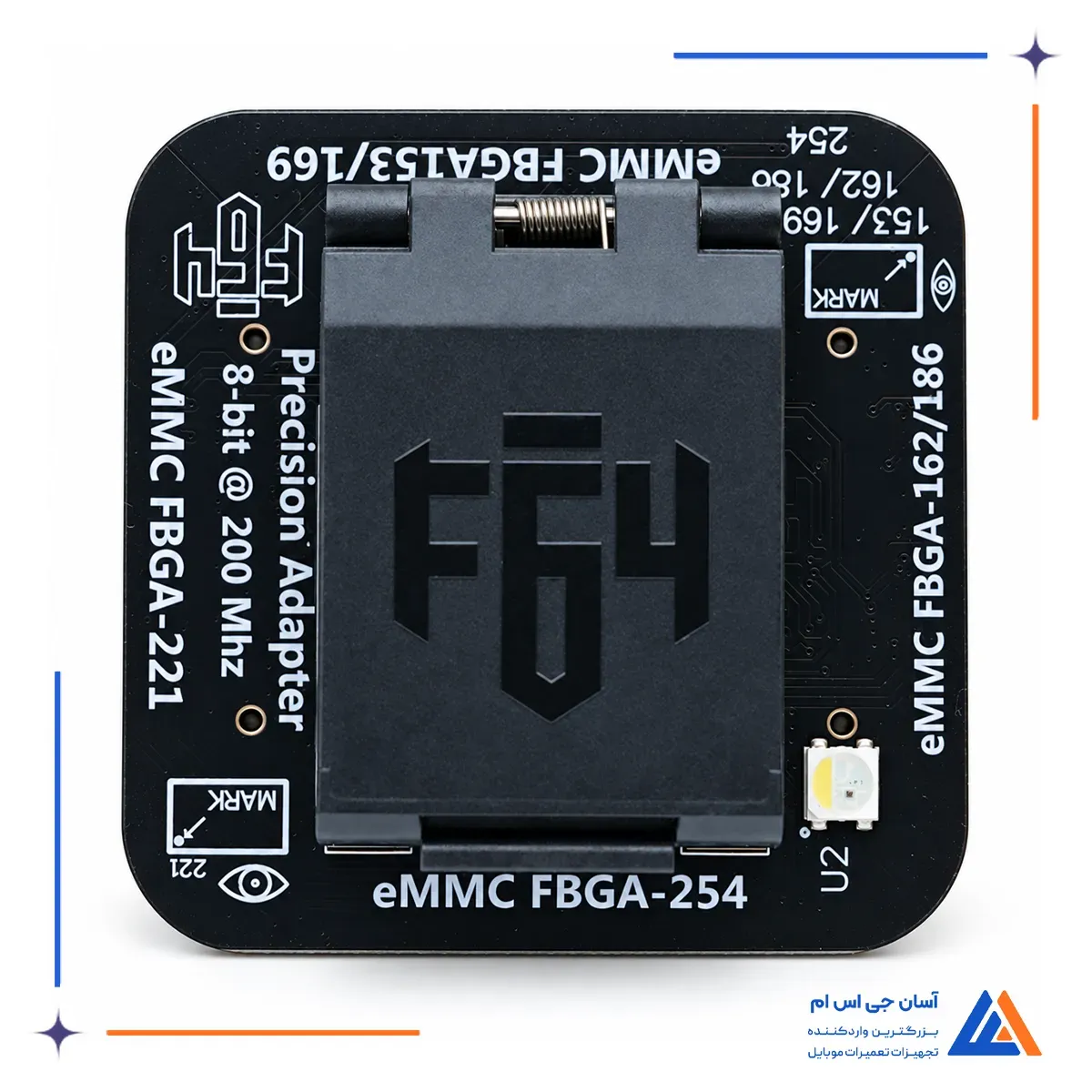

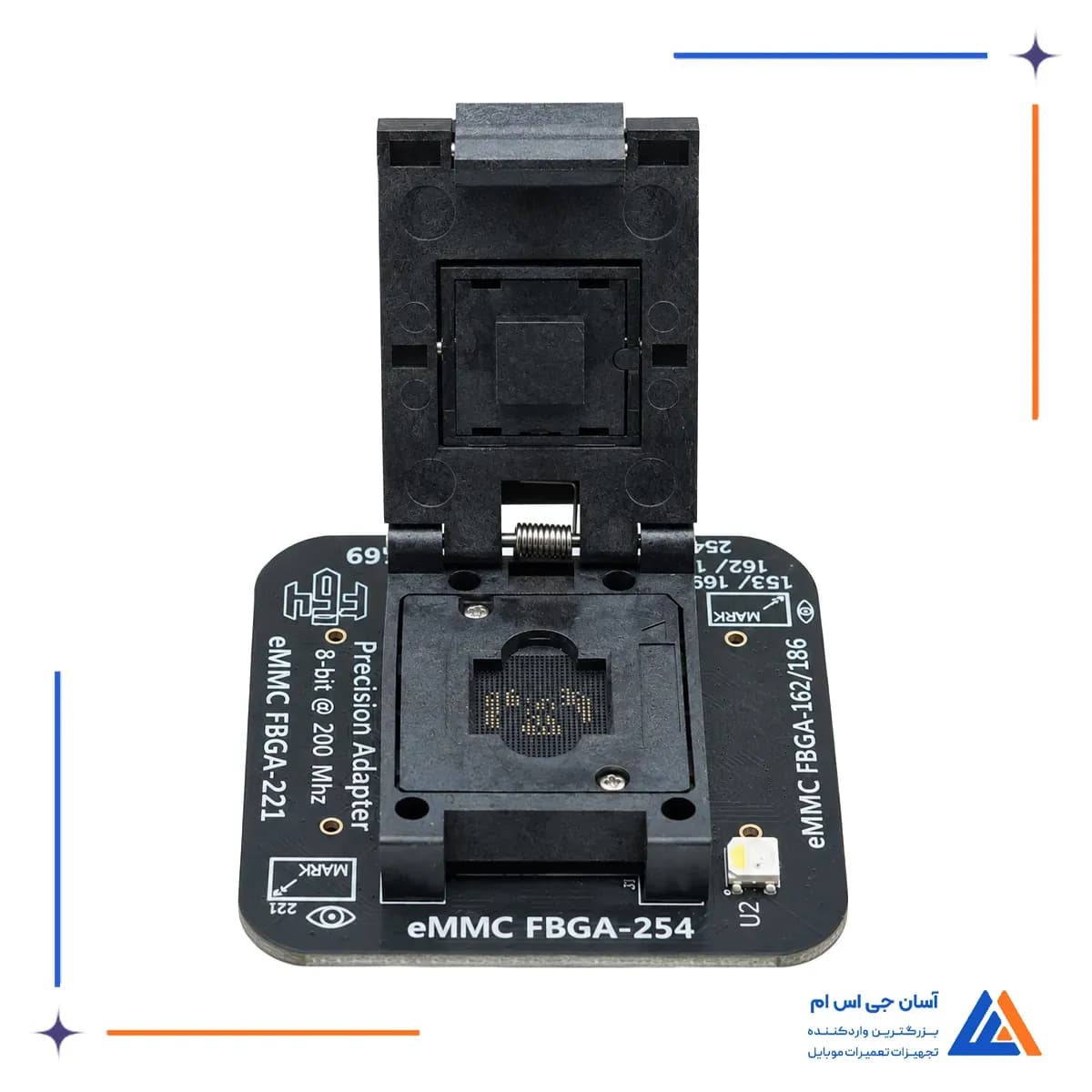

درپوش فنری سوکت پس از قرار گرفتن قالب و آی سی بسته می شود و حافظه را روی محدوده کنتاکت ها نگه می دارد. این مکانیزم علاوه بر ثابت نگه داشتن آی سی، باز و بسته کردن سوکت را برای تعویض حافظه ساده تر می کند. راهنمای MARK جهت قرارگیری آی سی را مشخص می کند. نشان جهت حافظه باید پیش از بسته شدن درپوش با MARK مربوط به پکیج انتخاب شده تطبیق داده شود.

مزایای آداپتور پروگرامر 4 در 1 فلش 64 EMMC

• پوشش 4 گروه FBGA
• اتصال سوکتی مستقیم آی سی
• سازگاری با پروگرامر F64
• کاهش نیاز به آداپتورهای مجزا
• اتصال بدون لحیم کاری
• رابط ارتباطی 8 بیتی
• دارای 5 قالب تنظیم سایز
• تثبیت بدنه آی سی
• سوکت فنری قفل شونده

کاربردهای آداپتور پروگرامر 4 در 1 F64 EMMC

آداپتور پروگرامر F64 EMMC برای اتصال حافظه های EMMC جداشده از برد به پروگرامر F64 استفاده می شود. این قطعه در فرآیندهای چیپ آف، بررسی حافظه، خواندن و نوشتن اطلاعات و سایر عملیات پشتیبانی شده توسط پروگرامر کاربرد دارد.

پشتیبانی از چند پکیج FBGA باعث می شود این آداپتور برای کار با حافظه های EMMC مختلف مناسب باشد. برای استفاده صحیح، نوع حافظه و پکیج آی سی باید پیش از قرار دادن آن در سوکت مشخص شود و حافظه های UFS نیز باید با آداپتور مخصوص UFS استفاده شوند.
