آداپتور پروگرامر فلش 64 UFS-FBGA-254

آداپتور پروگرامر Flash64 UFS-FBGA-254 برای اتصال آی سی های حافظه UFS دارای پکیج FBGA-254 به پروگرامر سازگار طراحی شده است. روی برد این آداپتور عبارت های Precision Adapter، Dual Lanes و Tested up to HS-G5 درج شده اند که نوع دقیق قطعه، ارتباط دو مسیره و سطح آزمایش شده آن را مشخص می کنند.

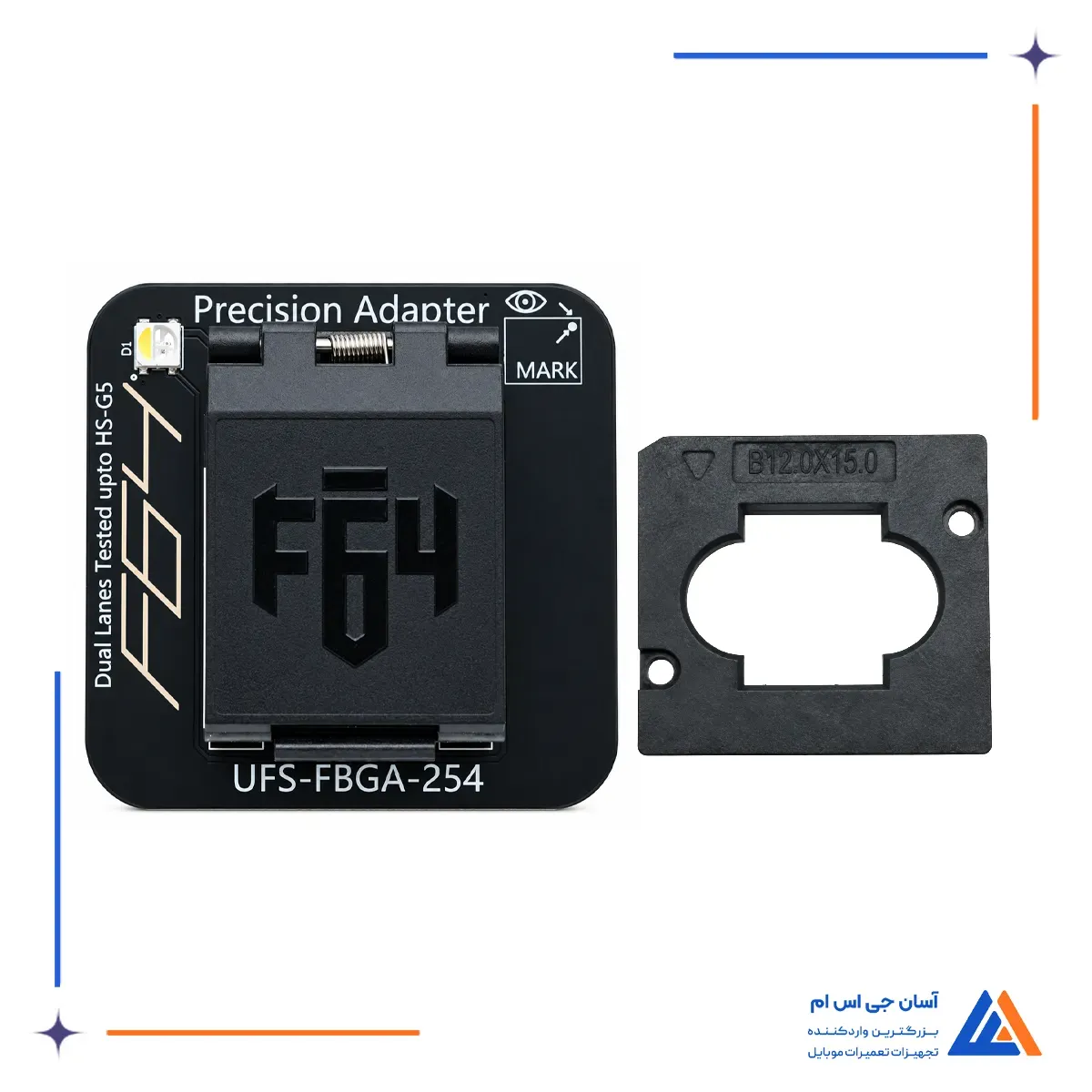

سوکت قفل شونده محصول، آی سی را بدون نیاز به لحیم کاری مستقیم روی برد آداپتور نگه می دارد. قاب همراه نیز برای تنظیم موقعیت آی سی UFS در نظر گرفته شده است. این محصول خود پروگرامر نیست و برای انجام عملیات به سخت افزار و نرم افزار سازگار Flash64 نیاز دارد.

مشخصات و امکانات آداپتور پروگرامر Flash64 UFS-FBGA-254

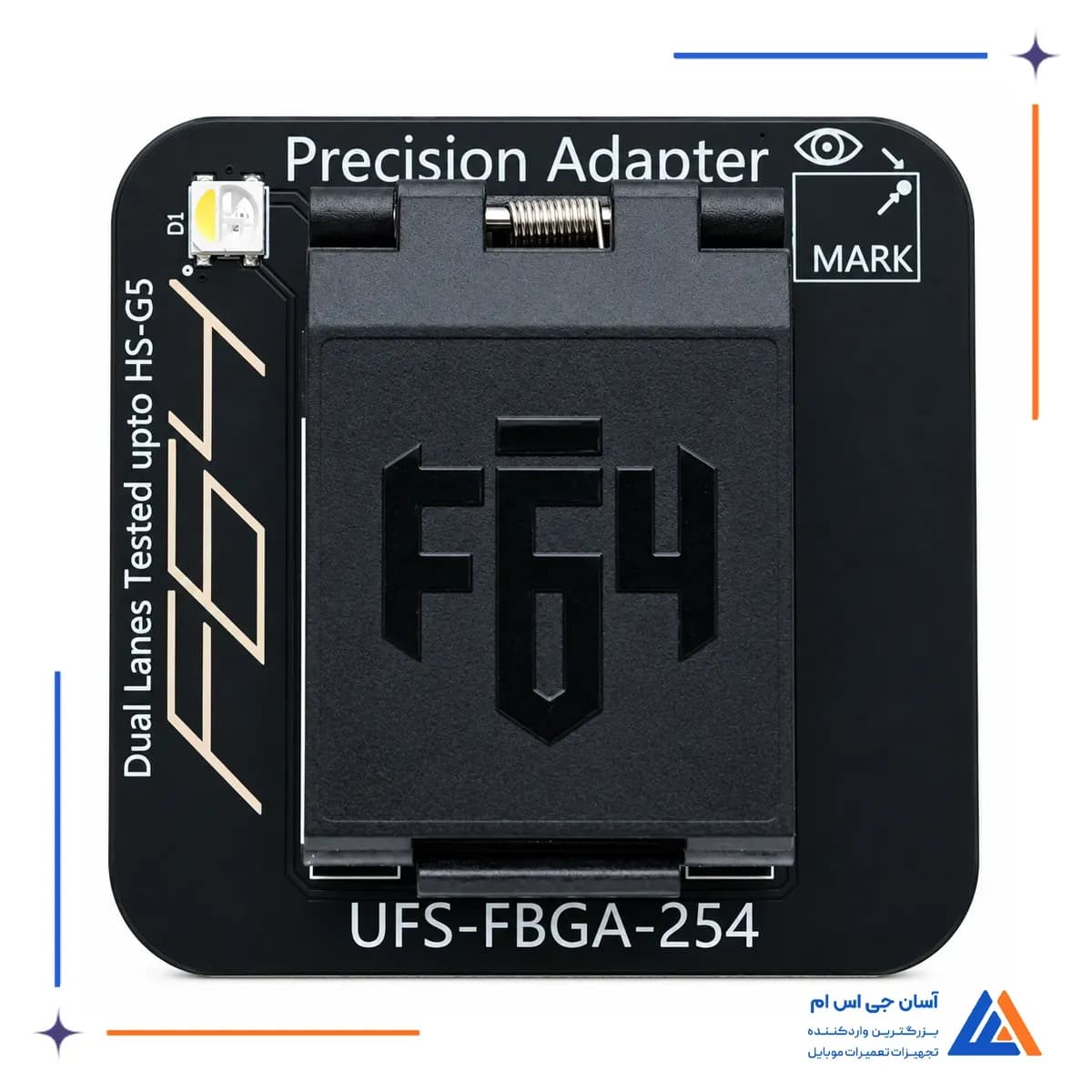

این آداپتور به سوکت قفل شونده مخصوص UFS-FBGA-254، ارتباط Dual Lane و کانکتور اتصال به پروگرامر مجهز است و عملکرد ارتباطی آن تا سطح HS-G5 آزمایش شده است. نشان MARK جهت صحیح قرار گرفتن آی سی را مشخص می کند. ابعاد آداپتور 59 × 59 میلی متر و ابعاد جعبه آن 83 × 115 میلی متر است.

بررسی آداپتور پروگرامر F64 UFS-FBGA-254

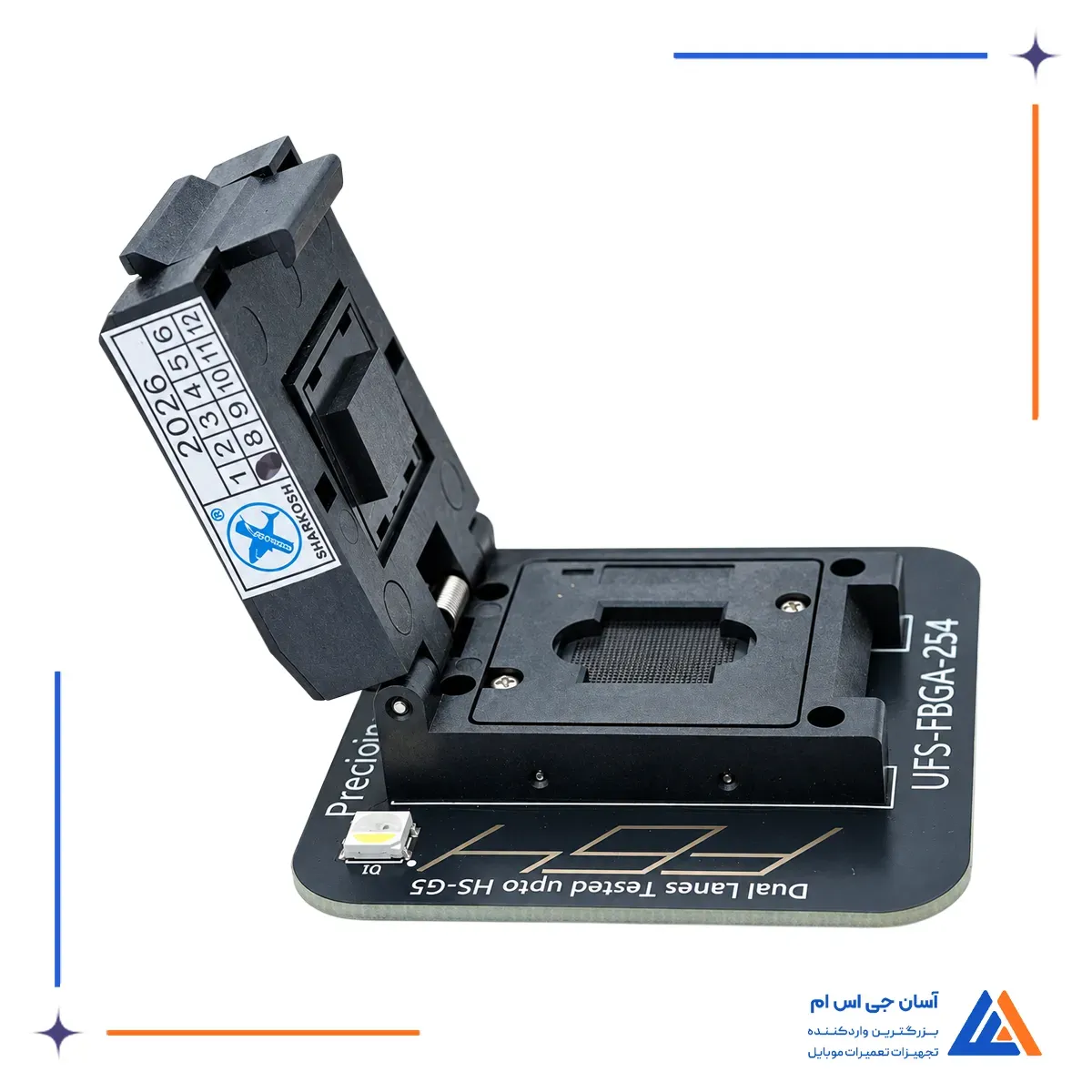

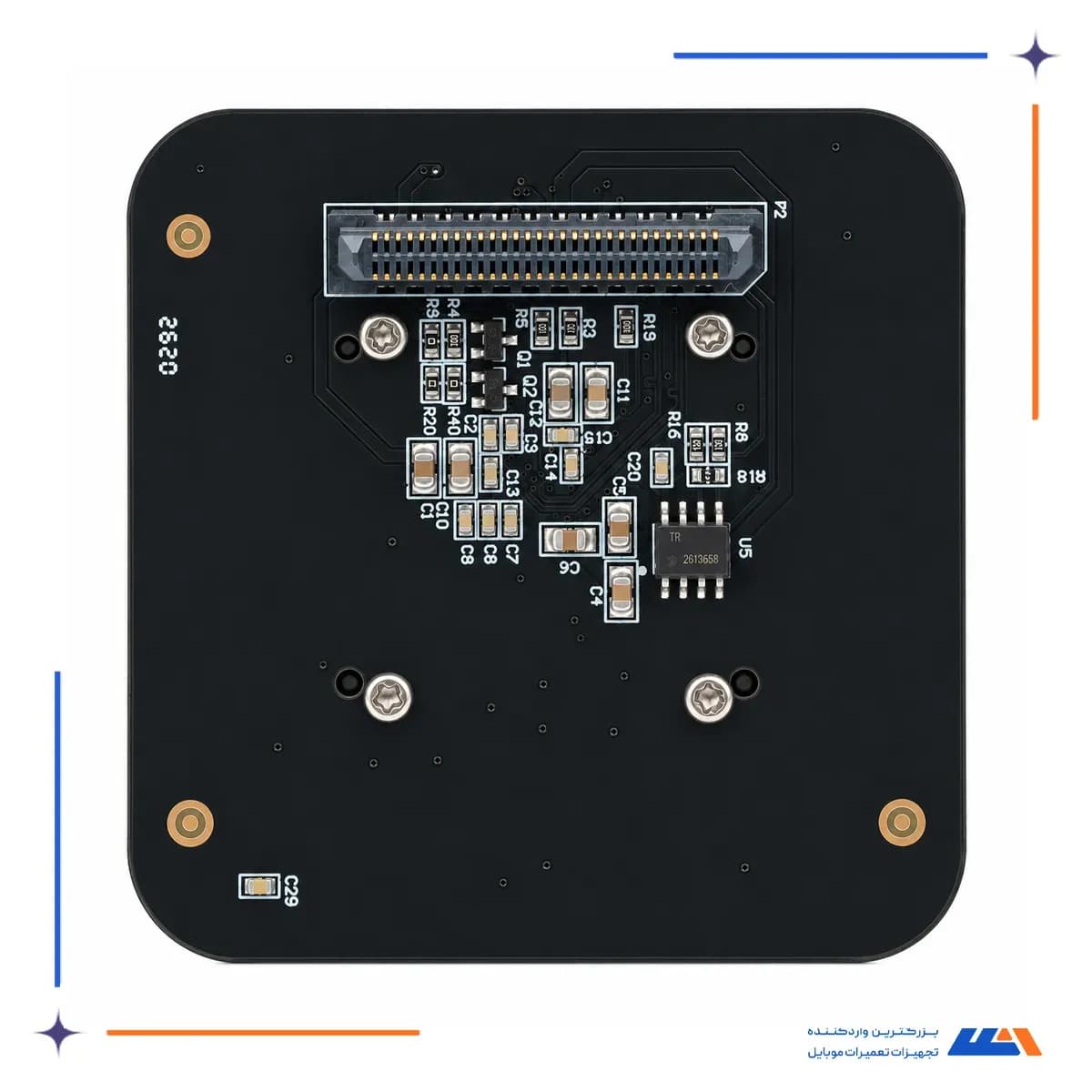

سوکت قفل شونده آداپتور، آی سی UFS را در موقعیت صحیح روی پین های تماس نگه می دارد و امکان نصب و جداسازی تراشه را بدون لحیم کاری مستقیم روی برد رابط فراهم می کند. کانکتور چندپین بخش زیرین نیز ارتباط آداپتور با پروگرامر Flash64 را برقرار می کند تا تراشه پس از نصب صحیح توسط سخت افزار و نرم افزار سازگار شناسایی شود.

این آداپتور در کنار پروگرمرهای تعمیرات موبایل برای کار مستقیم با حافظه های UFS استفاده می شود. وظیفه آن ایجاد اتصال میان آی سی و پروگرامر است و عملیات هایی مانند شناسایی، خواندن یا نوشتن حافظه توسط خود پروگرامر و نرم افزار سازگار انجام می شوند.

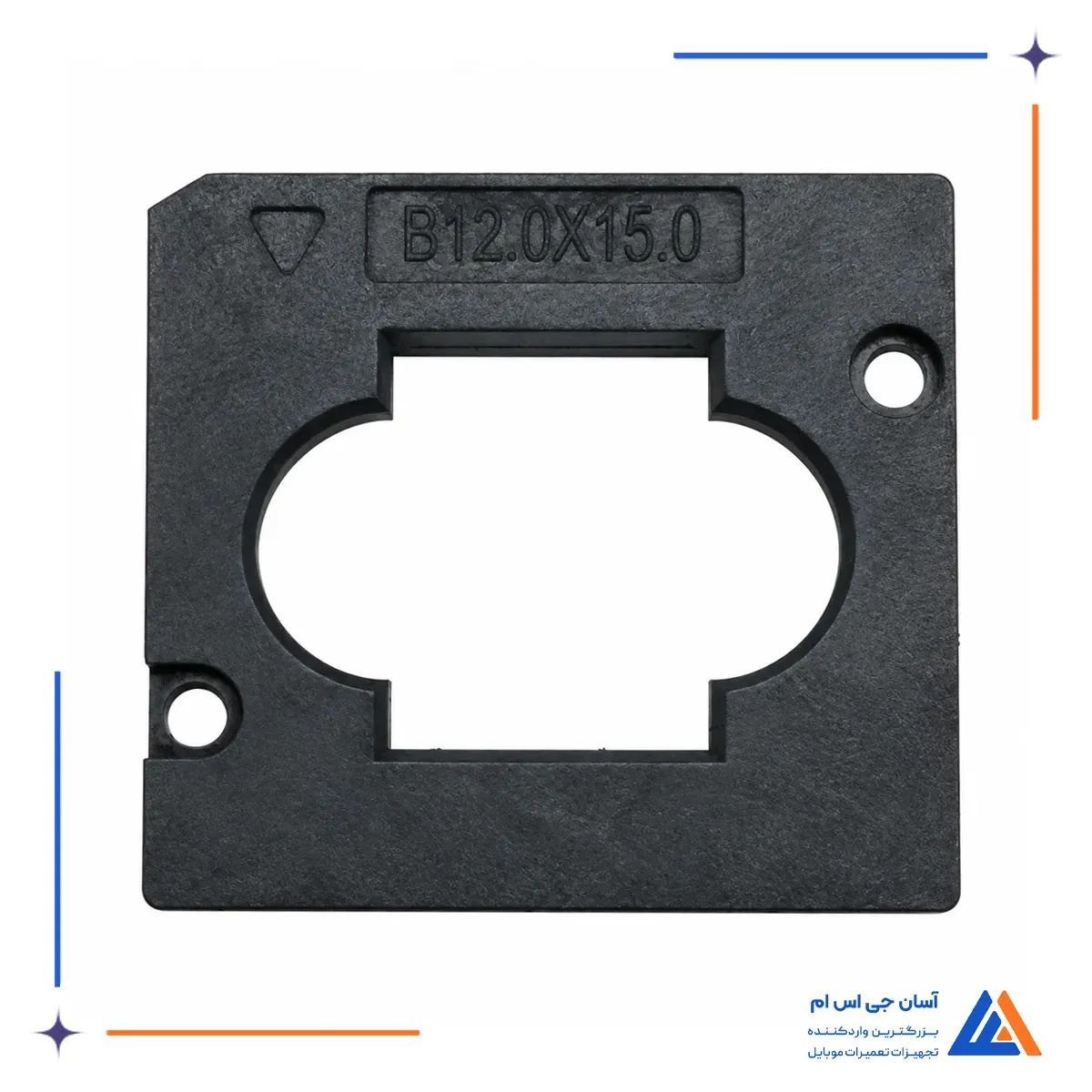

قالب تنظیم سایز آی سی B12.0×15.0

قاب دارای نشان B12.0×15.0 است و برای تنظیم موقعیت تراشه داخل سوکت استفاده می شود. ابعاد بیرونی قالب 27 × 30 میلی متر و ابعاد بخش داخلی آن 12 × 15 میلی متر است. علامت مثلثی روی قاب نیز برای تشخیص جهت قرارگیری در نظر گرفته شده است. قاب به تنظیم موقعیت فیزیکی تراشه کمک می کند، اما پیش از قرار دادن آی سی داخل سوکت باید نوع پکیج و جهت پایه اول آن بررسی شود.

مزایای آداپتور پروگرامر فلش 64 UFS-FBGA-254

• سوکت اختصاصی FBGA-254
• ارتباط دو مسیره Dual Lane
• آزمایش شده تا سطح HS-G5
• قفل مکانیکی تراشه
• نصب بدون لحیم کاری مستقیم
• کانکتور مستقیم پروگرامر
• ساختار چندلایه برد
• دسترسی سریع به آی سی UFS

کاربردهای آداپتور F64 UFS FBGA-254

آداپتور پروگرمر F64 UFS-FBGA-254 برای اتصال تراشه های سازگار به پروگرامر Flash64 در فرایندهای تخصصی شناسایی، تست، خواندن و نوشتن حافظه استفاده می شود. نوع عملیات قابل اجرا باید در نرم افزار و فهرست پشتیبانی پروگرامر بررسی شود. این قطعه در تعمیرات تخصصی برد، بررسی حافظه UFS و فرایندهای مجاز بازیابی اطلاعات کاربرد دارد. استفاده حرفه ای از آن به مهارت برداشتن آی سی، تمیز کردن پایه ها، تشخیص جهت تراشه و کار با ابزار تعمیرات سخت افزاری موبایل نیاز دارد.
