آداپتور پروگرامر فلش 64 UFS-FBGA-297

آداپتور پروگرامر Flash64 UFS-FBGA-297 برای اتصال آی سی های حافظه UFS با پکیج FBGA-297 به پروگرامر فلش 64 ساخته شده است. این آداپتور با برخورداری از مسیر ارتباطی Dual Lane تا HS-G5، رابط لازم میان پایه های آی سی و دستگاه پروگرام را فراهم می کند و برای کار مستقیم روی حافظه خارج شده از مادربرد کاربرد دارد.

سوکت دقیق و قفل شونده آداپتور، آی سی را بدون نیاز به لحیم کردن روی برد رابط در موقعیت مناسب نگه می دارد. این ساختار برای تعمیرکارانی مناسب است که در کنار پروگرامرهای تعمیرات موبایل به سوکت اختصاصی پکیج FBGA-297 نیاز دارند.

مشخصات آداپتور پروگرامر F64 UFS-FBGA-297

این آداپتور به سوکت اختصاصی UFS-FBGA-297، مسیر ارتباطی Dual Lane تا HS-G5، درپوش قفل شونده فنری، راهنمای MARK برای تعیین جهت آی سی و کانکتور چند پین اتصال به پروگرامر Flash64 مجهز شده است. مجموعه این بخش ها اتصال دقیق آی سی به پروگرامر را بدون لحیم کردن مستقیم حافظه روی برد آداپتور امکان پذیر می کند. ابعاد آداپتور 59 × 59 میلی متر و ابعاد جعبه آن 83 × 115 میلی متر است.

بررسی آداپتور پروگرامر Flash64 UFS-FBGA-297

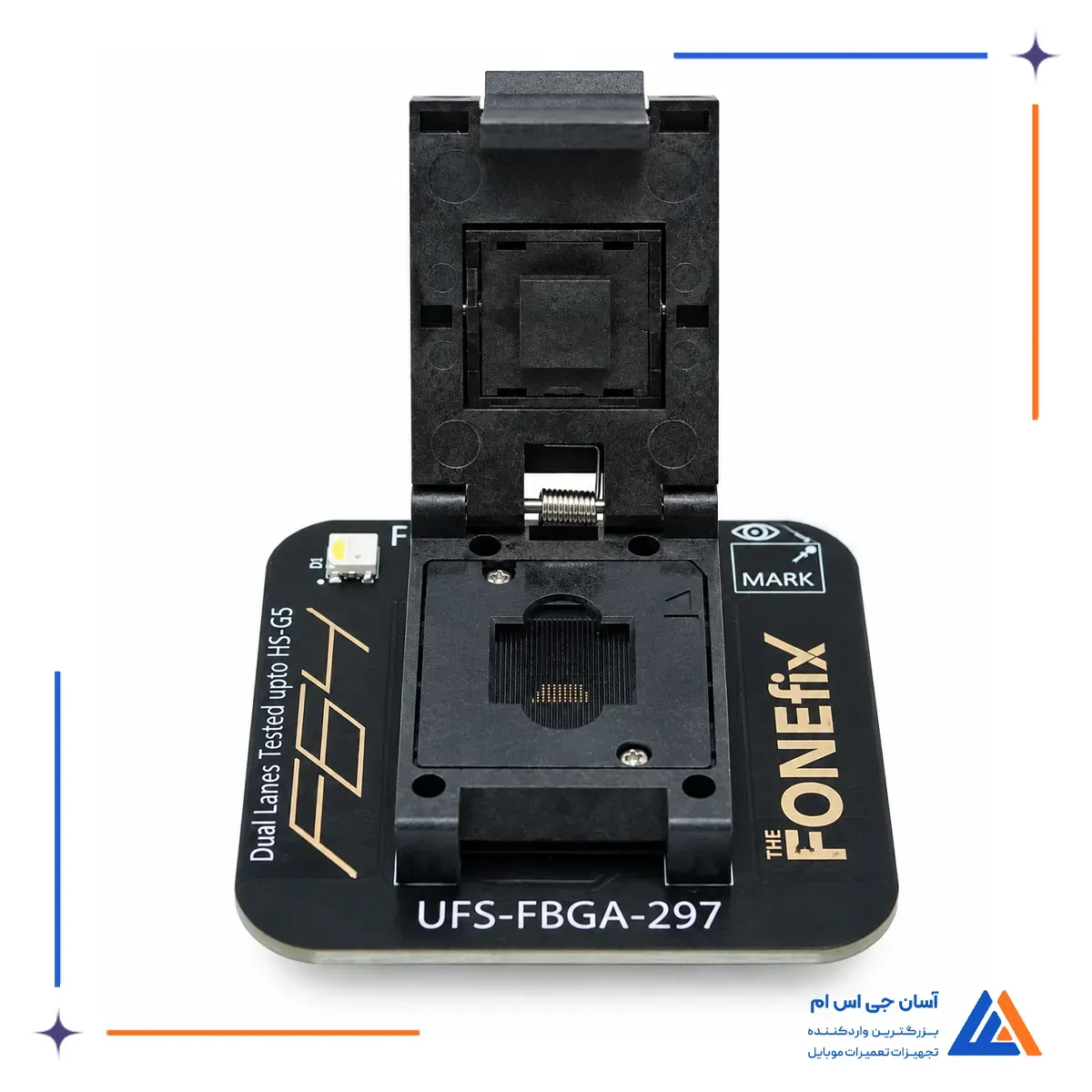

ساختار این محصول از یک برد رابط و سوکت اختصاصی FBGA-297 تشکیل شده است. آی سی داخل محدوده تماس سوکت قرار می گیرد و با بسته شدن درپوش، فشار لازم برای اتصال پایه های حافظه به کنتاکت های داخلی ایجاد می شود. به این ترتیب می توان حافظه را برای عملیات پشتیبانی شده توسط پروگرامر آماده کرد.

طراحی اختصاصی سوکت کمک می کند آی سی هنگام انجام عملیات ثابت بماند و پایه های آن با نقاط تماس داخلی ارتباط منظمی داشته باشند. این ویژگی به خصوص هنگام کار روی حافظه های خارج شده از مادربرد اهمیت دارد؛ زیرا جابه جایی آی سی یا تماس ناقص پایه ها می تواند باعث اختلال در شناسایی حافظه شود.

سوکت فنری قفل شونده

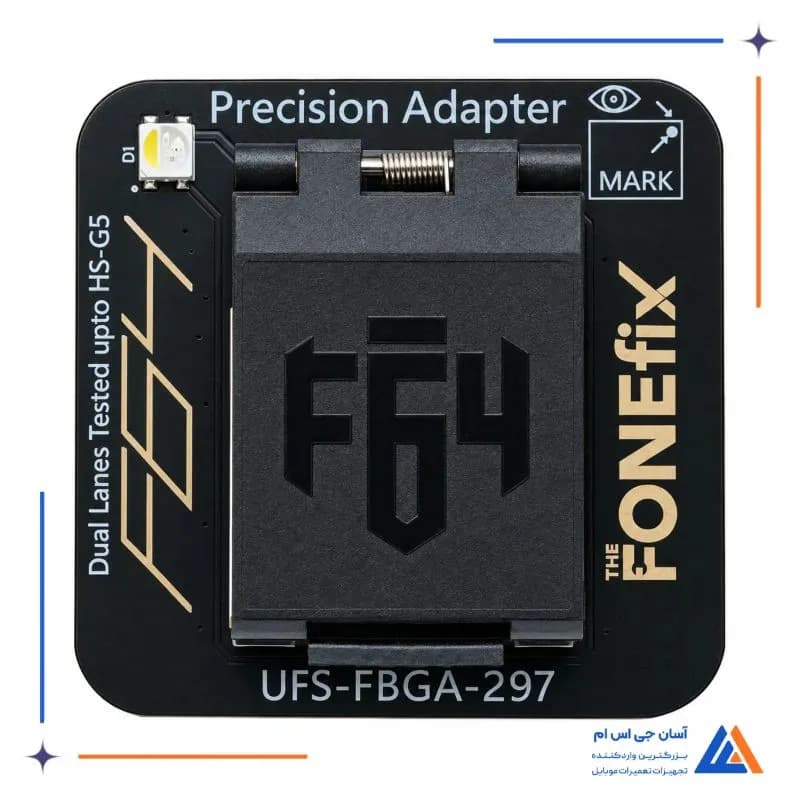

درپوش سوکت آداپتور پروگرامر F64 UFS-FBGA-297 به مکانیزم فنری مجهز است و پس از قرار گرفتن آی سی بسته می شود. قفل سوکت، حافظه را در موقعیت تعیین شده نگه می دارد و فشار تماس را روی محدوده پایه ها حفظ می کند. باز و بسته کردن سوکت نیز بدون لحیم کردن آی سی روی برد رابط انجام می شود.

علامت MARK برای مشخص کردن جهت صحیح آی سی در نظر گرفته شده است. پیش از بسته شدن سوکت باید نشان جهت حافظه با این علامت تطبیق داده شود تا پایه های آی سی در موقعیت صحیح با کنتاکت های داخلی قرار بگیرند.

اتصال به پروگرمر Flash64

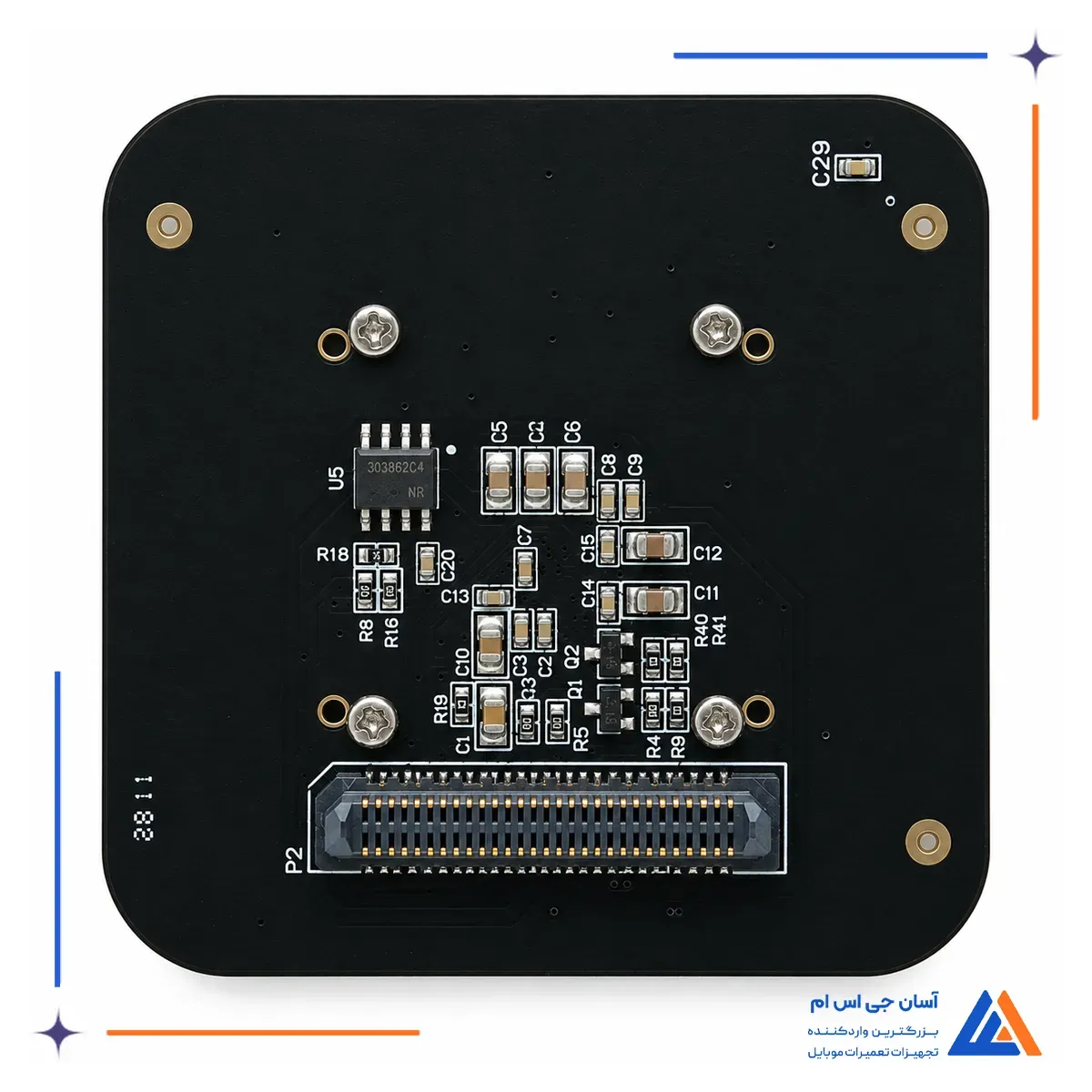

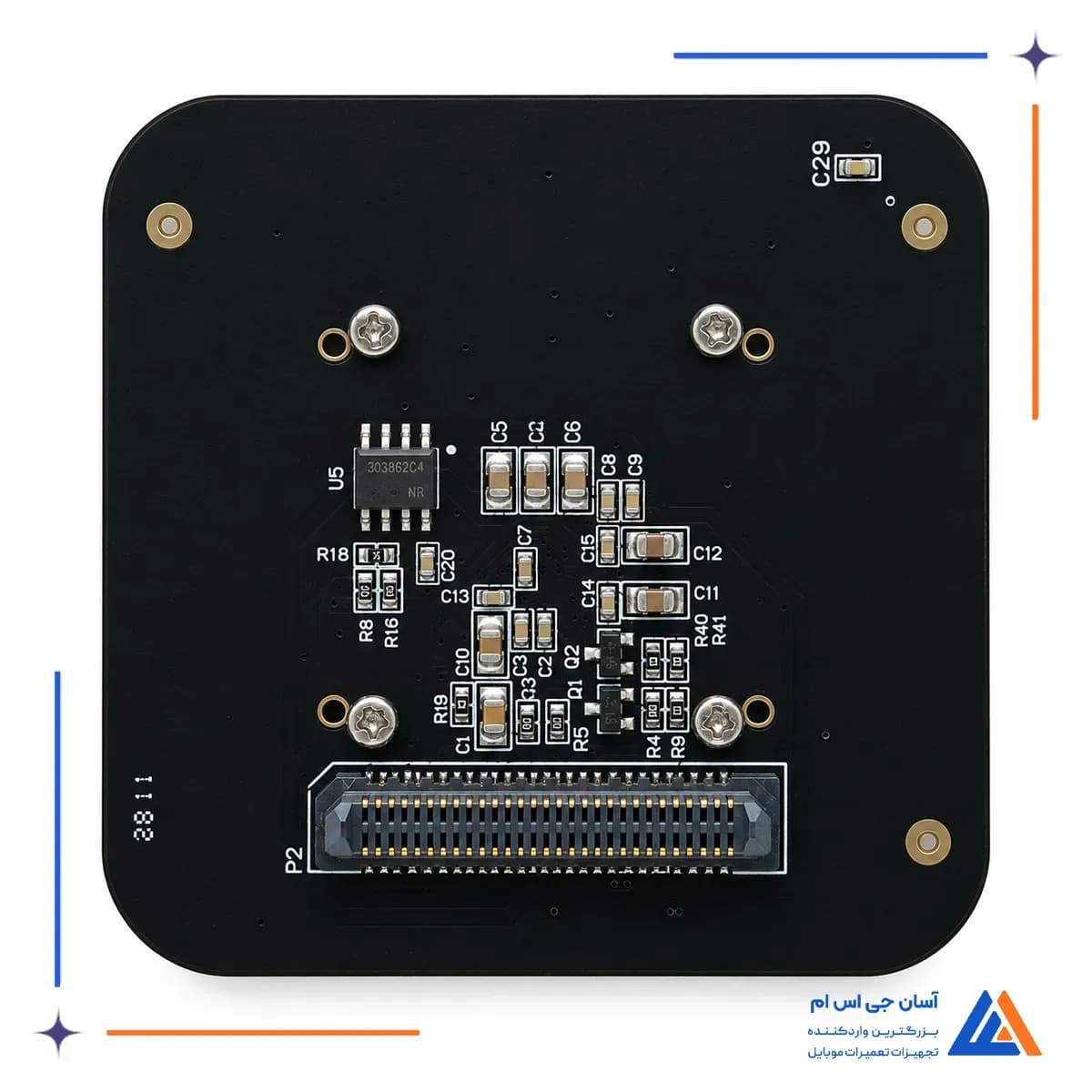

کانکتور چند پین پشت برد، آداپتور را به پروگرامر فلش 64 متصل می کند. پس از نصب آداپتور و قرار دادن صحیح حافظه داخل سوکت، شناسایی و عملیات مربوط به آی سی از طریق نرم افزار پروگرامر انجام می شود.

این محصول یک آداپتور اختصاصی است و پروگرامر مستقل محسوب نمی شود. برای استفاده از آن باید دستگاه Flash64 و نرم افزار سازگار با حافظه مورد نظر در اختیار تعمیرکار باشد.

مزایای آداپتور پروگرامر فلش 64 UFS-FBGA-297

• سوکت اختصاصی FBGA-297
• ارتباط دو کاناله
• پشتیبانی تا HS-G5
• قفل فنری آی سی
• اتصال بدون لحیم کاری
• نصب سریع حافظه
• نگهداری ثابت آی سی

کاربردهای آداپتور پروگرامر F64 UFS-FBGA-297

آداپتور Flash64 UFS-FBGA-297 در تعمیرات تخصصی حافظه برای اتصال آی سی های UFS جداشده از برد به پروگرامر Flash64 استفاده می شود. این اتصال در فرآیندهایی مثل شناسایی تراشه، بررسی وضعیت حافظه، خواندن و نوشتن اطلاعات و سایر عملیات پشتیبانی شده توسط پروگرامر کاربرد دارد. در کنار ابزار تعمیرات سخت افزاری موبایل، این آداپتور برای کار مستقیم روی آی سی های UFS با پکیج FBGA-297 استفاده می شود و برای پکیج های دیگری مانند FBGA-153 یا FBGA-254 باید آداپتور اختصاصی همان پکیج انتخاب شود.
