ارت سنج دیجیتال فوزر FR4105A

ارت سنج دیجیتال FUZRR FR4105A یک دستگاه اندازه گیری تخصصی برای بررسی مقاومت اتصال زمین است که از روش های دو سیمه و سه سیمه پشتیبانی می کند. این دستگاه علاوه بر مقاومت زمین، امکان اندازه گیری ولتاژ AC و DC را نیز دارد و به کمک پردازش میکروپروسسوری و فیلتر سریع، برای اندازه گیری در محیط های فنی و الکتریکی طراحی شده است.

FR4105A برای بررسی سیستم های ارت در تاسیسات برق، اتاق های تجهیزات، خطوط توزیع، دکل ها، شبکه های اتصال زمین، سیستم های حفاظت صاعقه و محیط های صنعتی کاربرد دارد. در میان ابزار تعمیرات سخت افزاری، این ارت سنج برای تکنسین هایی مناسب است که علاوه بر مقدار مقاومت زمین به ثبت نتایج و بررسی ولتاژ نیز نیاز دارند.

مشخصات و امکانات ارت سنج دیجیتال FUZRR FR4105A

• نوع دستگاه: ارت سنج دیجیتال
• روش اندازه گیری مقاومت زمین: دو سیمه و سه سیمه
• محدوده اندازه گیری مقاومت زمین: ۰.۰۰ تا ۱۹۹۹ اهم
• رزولوشن مقاومت زمین: ۰.۰۱، ۰.۱ و ۱ اهم متناسب با رنج اندازه گیری
• دقت پایین ترین رنج مقاومت: ±۳ درصد قرائت ±۱۰ رقم
• دقت رنج های بالاتر مقاومت: ±۳ درصد قرائت ±۳ رقم
• محدوده اندازه گیری ولتاژ AC: صفر تا ۷۵۰ ولت
• دقت ولتاژ AC: ±۱.۲ درصد قرائت ±۱۰ رقم
• رزولوشن ولتاژ AC: ۱ ولت
• محدوده اندازه گیری ولتاژ DC: صفر تا ۱۰۰۰ ولت
• دقت ولتاژ DC: ±۰.۸ درصد قرائت ±۳ رقم
• رزولوشن ولتاژ DC: ۱ ولت
• شکل موج تست: سینوسی
• فرکانس موج تست: ۱۲۸ هرتز
• ولتاژ مدار باز تست: ۲۳ ولت AC
• نمایشگر: LCD سگمنتی
• حافظه داخلی: ۱۰۰ گروه داده
• نشانگر حافظه: MR
• نشانگر اضافه رنج: OL
• خاموشی خودکار: پس از ۱۵ دقیقه در حالت پیش فرض
• نور پس زمینه قابل کنترل
• ابعاد دستگاه: ۱۷۵ × ۱۱۲ × ۵۳ میلی متر
• منبع تغذیه: ۸ عدد باتری خشک شماره ۵
• وزن دستگاه همراه باتری: ۴۸۰ گرم
• دمای کاری: منفی ۱۰ تا ۴۰ درجه سانتی گراد
• رطوبت کاری: کمتر از ۸۰ درصد
• دمای نگهداری: منفی ۲۰ تا ۶۰ درجه سانتی گراد
• رطوبت نگهداری: کمتر از ۷۰ درصد

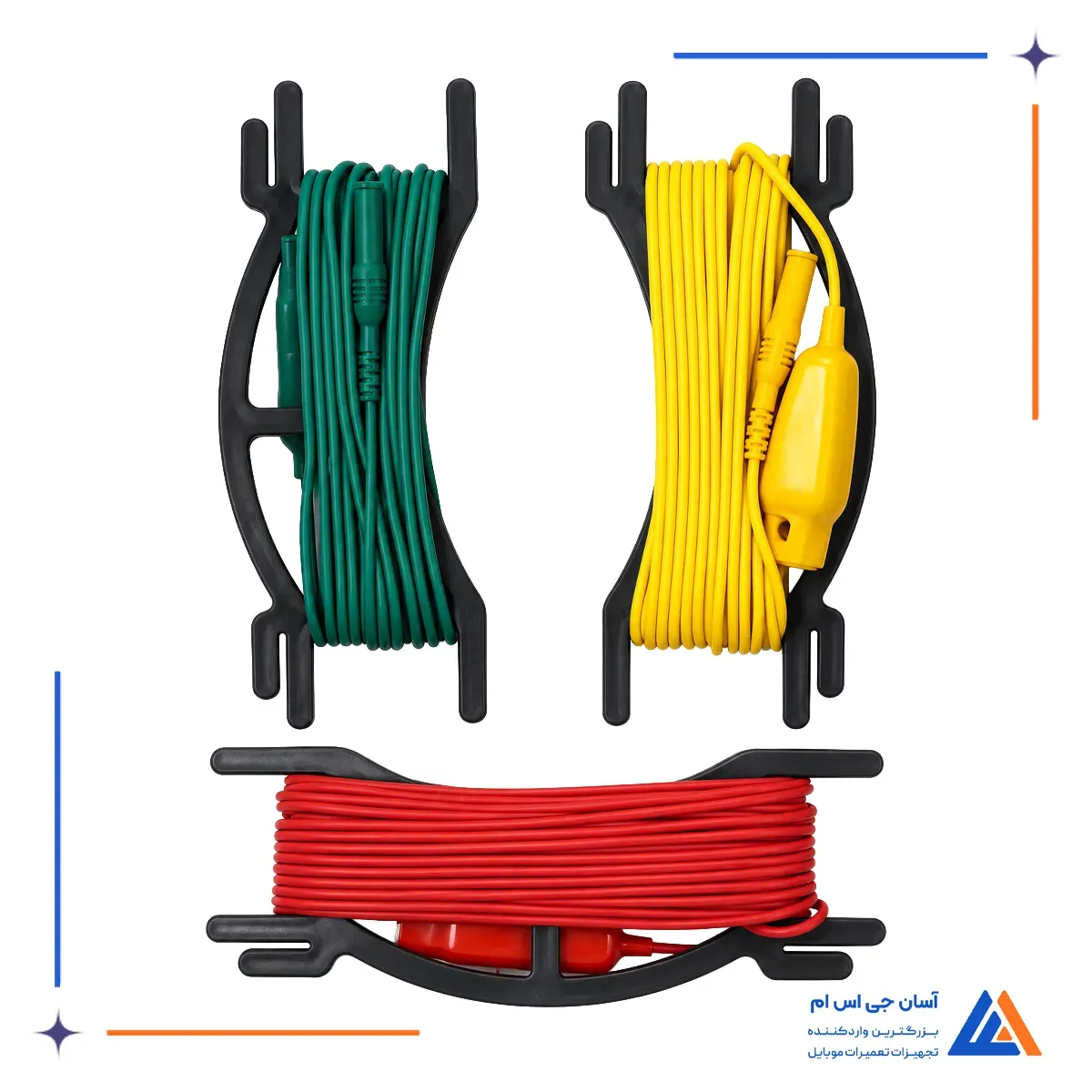

• سیم تست: ۳ عدد به رنگ قرمز، زرد و سبز

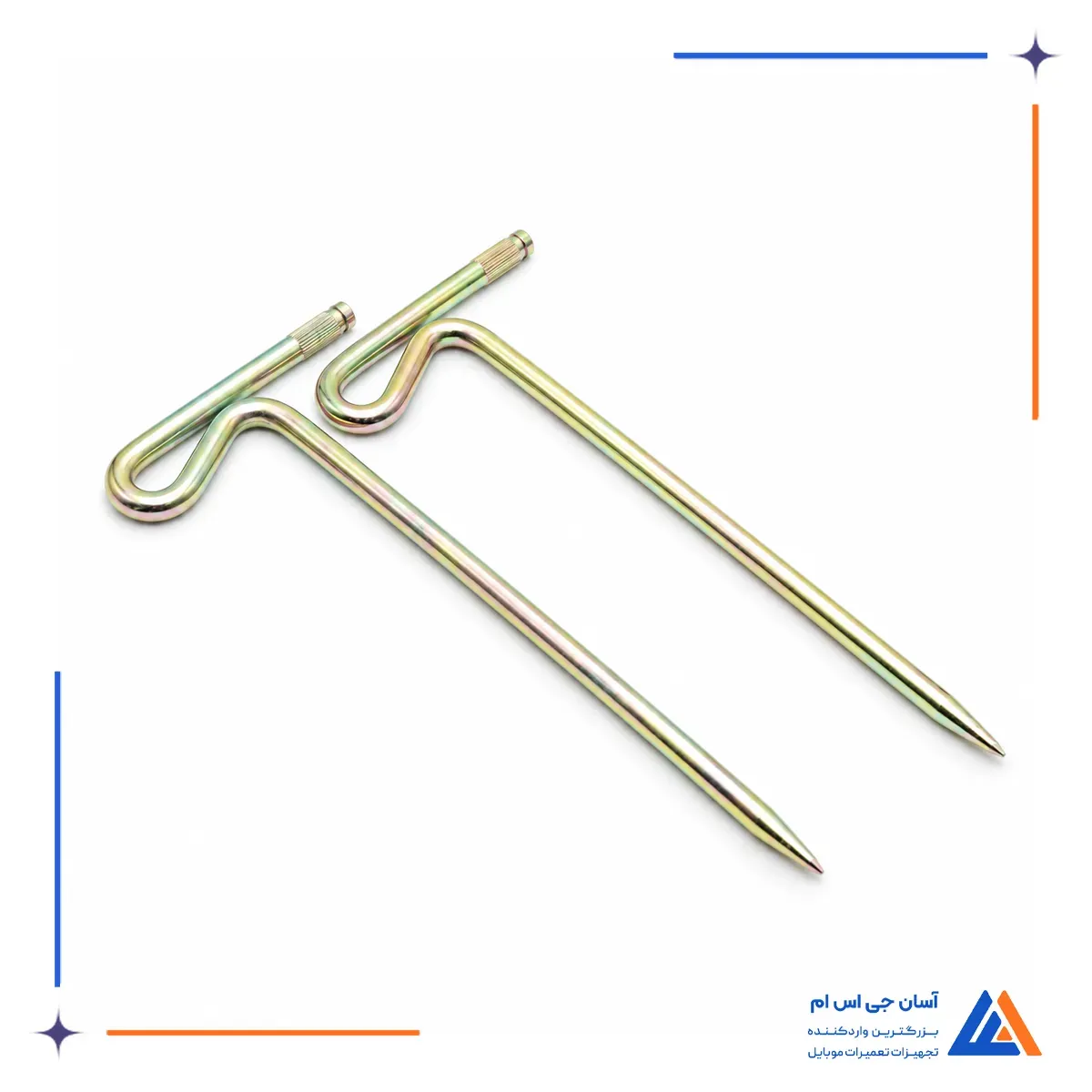

• میله اتصال زمین کمکی: ۲ عدد
• ابعاد هر میله کمکی: قطر ۱۰ × طول ۲۰۰ میلی متر
• استاندارد ایمنی: IEC 61010-1
• رده ایمنی: CAT III 300V و CAT IV 150V
• استاندارد IEC 61010-031
• استاندارد IEC 61557-1

بررسی ارت سنج دیجیتال فوزر FR4105A

یکی از تفاوت های مهم FR4105A با مدل FR4105E در روش اندازه گیری مقاومت زمین است. مدل FR4105A از اندازه گیری دو سیمه و سه سیمه پشتیبانی می کند، در حالی که قابلیت چهار سیمه در مدل FR4105E قرار دارد. بنابراین این مدل را نباید در مشخصات سایت به عنوان ارت سنج چهار سیمه ثبت کرد.

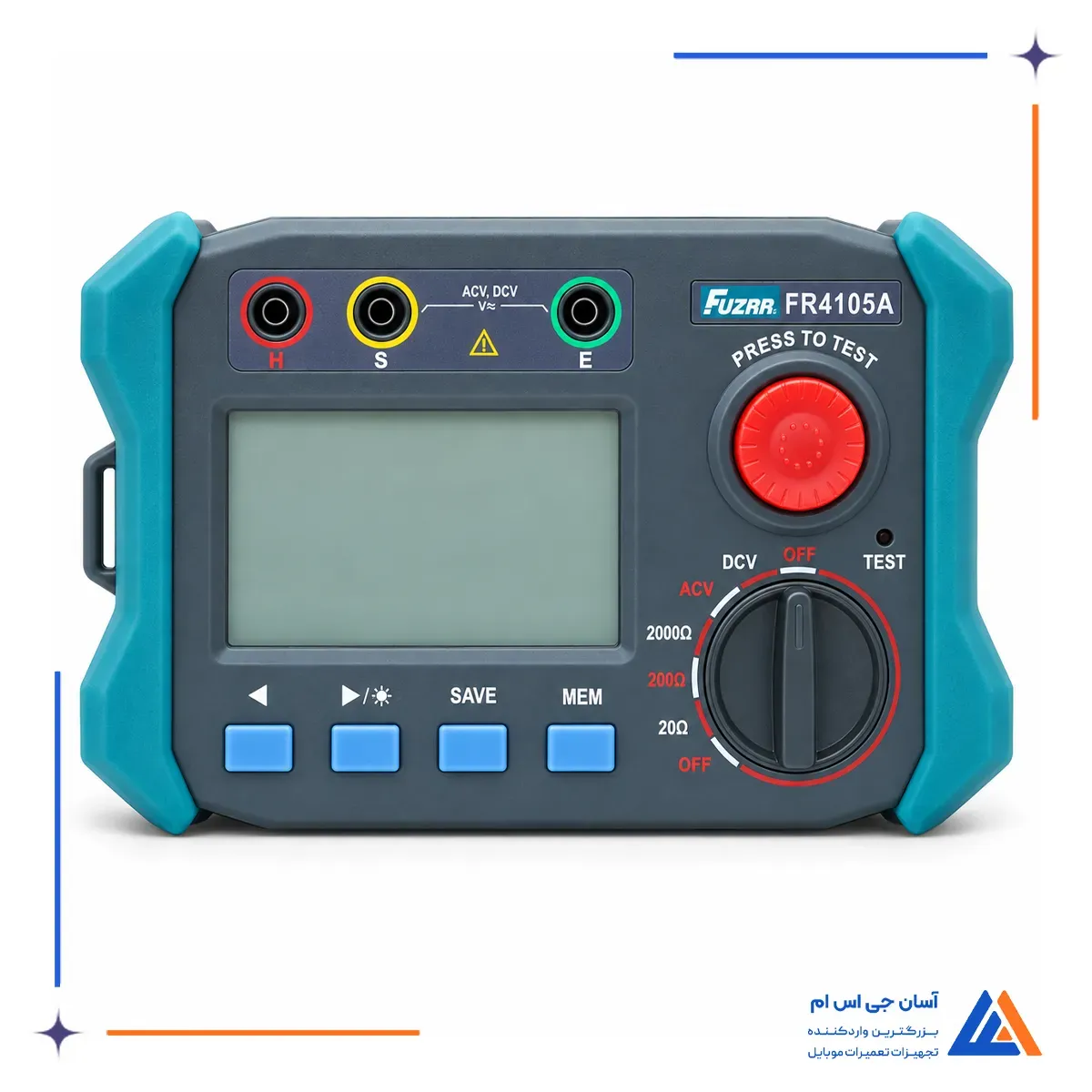

سه ترمینال بالای دستگاه با حروف H، S و E مشخص شده اند. ترمینال H برای قطب جریان، ترمینال S برای قطب ولتاژ و ترمینال E برای اتصال زمین در نظر گرفته شده است. طراحی سه ترمیناله دستگاه نیز با قابلیت اندازه گیری سه سیمه FR4105A مطابقت دارد.

در دسته تستر و کالیبراتور ها، ارت سنج فوزر FR4105A نسبت به تسترهای ساده قطعات الکترونیکی، یک ابزار تخصصی برای اندازه گیری سیستم اتصال زمین محسوب می شود. وجود قابلیت اندازه گیری ولتاژ AC تا ۷۵۰ ولت و DC تا ۱۰۰۰ ولت نیز امکان بررسی پارامترهای الکتریکی مرتبط را در همان دستگاه فراهم می کند.

نمایشگر و کنترل های دستگاه

FR4105A دارای نمایشگر LCD، کلید TEST، چراغ نشانگر تست، ولوم انتخاب حالت و کلیدهای کنترلی پایین نمایشگر است. نور پس زمینه برای استفاده در محیط های کم نور قابل فعال سازی است و سیستم خاموشی خودکار نیز پس از حدود ۱۵ دقیقه در حالت پیش فرض عمل می کند.

مزایای ارت سنج دیجیتال فوزر FR4105A

• پشتیبانی از اندازه گیری مقاومت زمین به روش دو سیمه و سه سیمه
• مناسب برای بررسی سطوح مختلف مقاومت اتصال زمین
• مشاهده تغییرات کوچک مقاومت
• ثبت و بازبینی نتایج اندازه گیری در تست های متعدد
•  کاهش مصرف باتری

کاربرد ارت سنج دیجیتال FUZRR FR4105A

ارت سنج FR4105A برای اندازه گیری مقاومت سیستم اتصال زمین در تاسیسات برق، شبکه های توزیع، اتاق های تجهیزات، دکل های انتقال، سیستم های حفاظت صاعقه، کارخانه ها، جایگاه های سوخت و دیگر مجموعه هایی که وضعیت اتصال زمین آن ها باید کنترل شود کاربرد دارد.

آموزش کار با ارت سنج دیجیتال FUZRR FR4105A

معرفی کلیدها و بخش های کنترلی FR4105A

• کلید گردان انتخاب حالت: برای روشن و خاموش کردن دستگاه و انتخاب حالت اندازه گیری استفاده می شود. با قرار گرفتن روی یکی از حالت های اندازه گیری، دستگاه روشن می شود و با قرار گرفتن روی OFF خاموش می شود.
• حالت 20Ω: اندازه گیری مقاومت زمین در محدوده پایین تر
• حالت 200Ω: اندازه گیری مقاومت زمین در محدوده میانی
• حالت 2000Ω: اندازه گیری مقاومت زمین در محدوده بالاتر
• حالت ACV: اندازه گیری ولتاژ AC
• حالت DCV: اندازه گیری ولتاژ DC
• کلید قرمز PRESS TO TEST: اجرای تست اندازه گیری
• چراغ TEST: وضعیت اجرای تست
• کلید SAVE: برای ذخیره نتیجه اندازه گیری در حافظه داخلی دستگاه
• کلید MEM: دسترسی و مرور داده های ذخیره شده در حافظه
• کلید جهت چپ: حرکت بین داده ها یا گزینه های قابل انتخاب دستگاه
• کلید جهت راست / نور پس زمینه: حرکت در جهت مقابل و کنترل نور پس زمینه نمایشگر

ترمینال های اتصال FR4105A

• ترمینال H: ترمینال قطب جریان در اندازه گیری مقاومت زمین
• ترمینال S: ترمینال قطب ولتاژ در اندازه گیری مقاومت زمین
• ترمینال E: ترمینال اتصال زمین

روشن و خاموش کردن دستگاه

۱. کلید گردان را از موقعیت OFF روی حالت مورد نظر قرار دهید.

۲. دستگاه پس از انتخاب حالت اندازه گیری روشن می شود.

۳. پس از پایان کار، کلید گردان را دوباره روی OFF قرار دهید.

۴. اگر دستگاه در حالت پیش فرض حدود ۱۵ دقیقه بدون استفاده باقی بماند، سیستم خاموشی خودکار فعال می شود.

بررسی وضعیت باتری

۱. پس از روشن شدن دستگاه، وضعیت باتری روی نمایشگر بررسی شود.

۲. اگر علامت کمبود باتری روی LCD ظاهر شد، توان باتری برای اندازه گیری دقیق کافی نیست و باتری ها باید تعویض شوند.

۳. دستگاه از ۸ عدد باتری خشک شماره ۵ استفاده می کند.

۴. مصرف باتری هنگام اجرای تست بیشتر از حالت آماده به کار است؛ بنابراین ممکن است علامت کمبود باتری فقط هنگام فشردن کلید TEST ظاهر شود.

۵. اگر توان باتری برای ادامه تست کافی نباشد، دستگاه به صورت خودکار خاموش می شود.

ذخیره و مرور نتایج اندازه گیری

۱. پس از ثبت نتیجه اندازه گیری، از کلید SAVE برای ذخیره داده استفاده کنید.

۲. حافظه داخلی دستگاه ظرفیت ۱۰۰ گروه داده را دارد.

۳. برای دسترسی به داده های ذخیره شده از کلید MEM استفاده کنید.

۴. هنگام مرور اطلاعات ذخیره شده، علامت MR روی نمایشگر ظاهر می شود.

۵. برای حرکت بین داده های ذخیره شده از کلیدهای جهت چپ و راست استفاده کنید.

۶. در صورت پر شدن حافظه، علامت FULL روی نمایشگر نمایش داده می شود.

اجرای تست

پس از انتخاب محدوده مناسب مقاومت زمین و انجام اتصالات صحیح، کلید قرمز PRESS TO TEST برای شروع اندازه گیری فشرده می شود. چراغ TEST وضعیت اجرای تست را نشان می دهد و نتیجه اندازه گیری روی نمایشگر LCD ظاهر می شود.

برای بخش اتصال دقیق سیم های H، S و E، محل قرار دادن میله های کمکی و ترتیب کامل اندازه گیری مقاومت زمین هنوز بهتر است صفحات بعدی بخش Method of operation راهنما را هم بفرستی. این قسمت را نباید از روی روش عمومی ارت سنج ها حدس زد، چون همین جاست که یک دیتای اشتباه می تواند آموزش را خراب کند.
