لوپ دیجیتال G1600

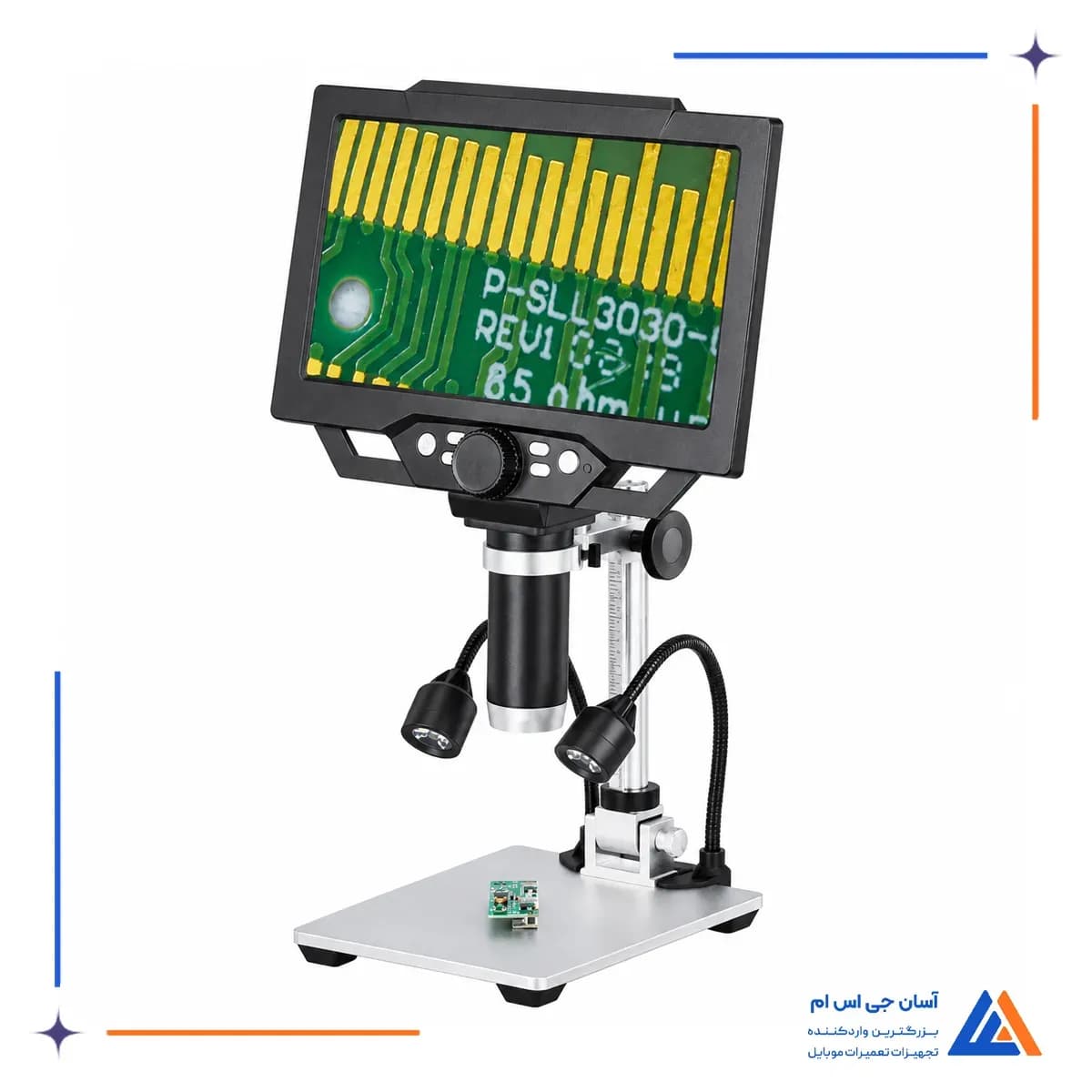

لوپ دیجیتال G1600 یک میکروسکوپ نمایشگردار برای بزرگنمایی و بررسی قطعات ریز، مسیرهای برد و نقاط لحیم کاری است. این دستگاه تصویر لنز را به صورت زنده روی نمایشگر داخلی نشان می دهد و با تنظیم دستی فوکوس، مشاهده جزئیات مورد نظر را آسان می کند. امکان عکاسی و فیلم برداری نیز برای ثبت وضعیت قطعات و بررسی دوباره آنها در اختیار تعمیرکار قرار دارد.

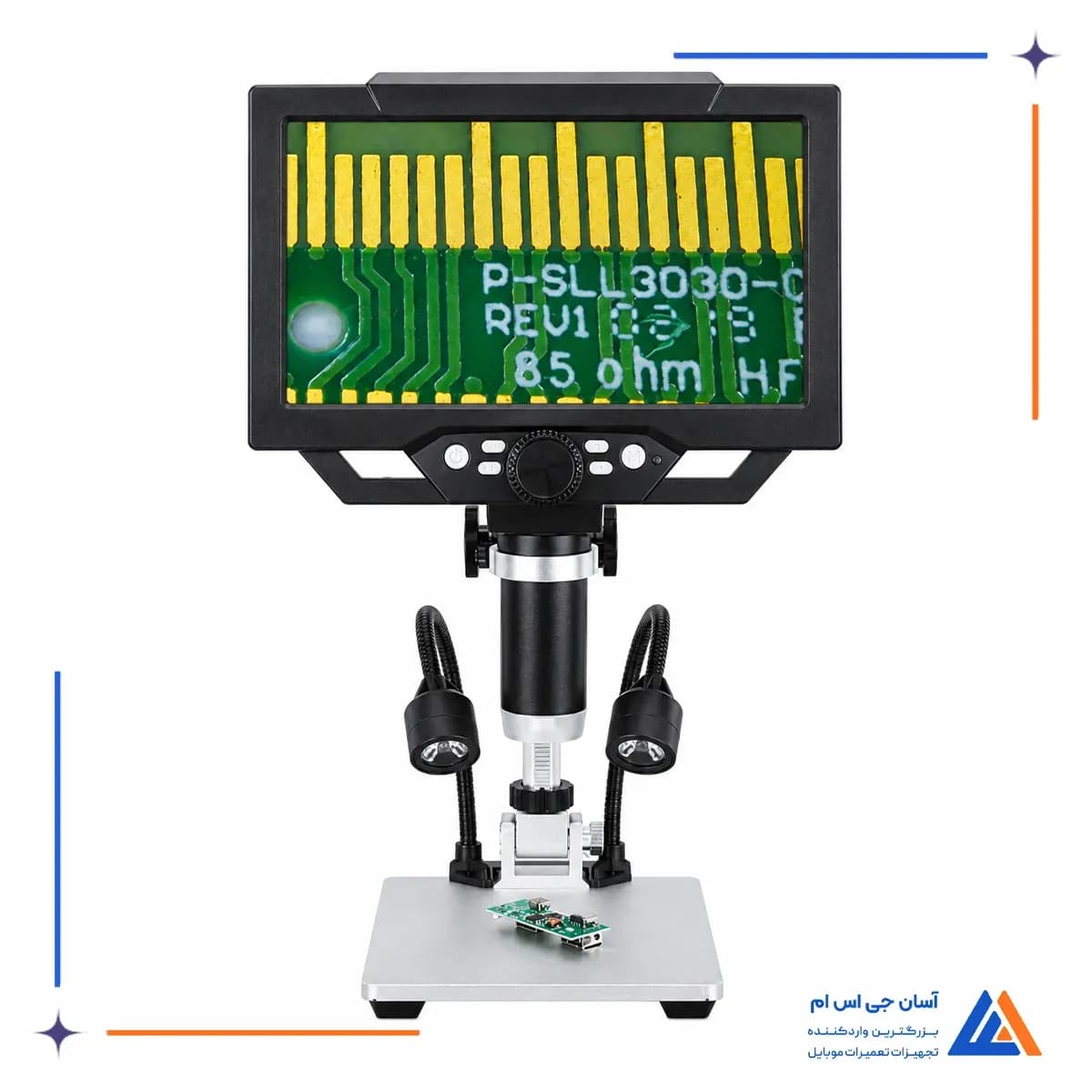

مجموعه لنز و نمایشگر G1600 روی پایه ای با قابلیت تنظیم ارتفاع و زاویه قرار گرفته است تا کاربر بتواند موقعیت مشاهده را متناسب با برد تغییر دهد. وجود چراغ های داخلی و دو چراغ جانبی انعطاف پذیر به تنظیم نور روی قطعات کمک می کند. هنگام کار با ابزار تعمیرات سخت افزاری موبایل مانند پنس و هویه، تنظیم ارتفاع لنز و فاصله آن از قطعه برای دسترسی مناسب به محل تعمیر اهمیت دارد.

مشخصات و امکانات لوپ دیجیتال G1600

لوپ دیجیتال G1600 دارای نمایشگر LCD با اندازه 9 اینچ و سیستم بزرگنمایی با محدوده 10 تا 1600 برابر است. این دستگاه از فوکوس دستی استفاده می کند و محدوده فوکوس ثبت شده برای آن 10 تا 130 میلی متر است. دوربین داخلی امکان ثبت عکس با رزولوشن های VGA، 1.3، 2، 3، 5، 8، 10 و 12 مگاپیکسل را دارد و فیلم برداری با کیفیت های 1080FHD، 720P و VGA انجام می شود. تصاویر در فرمت JPG و فایل های ویدئویی در فرمت AVI ذخیره می شوند.

در تنظیمات عمومی، امکان انتخاب 16 زبان، تنظیم تاریخ و ساعت، تغییر فرکانس نور محیط بین 50 و 60 هرتز و تعیین زمان خاموش شدن خودکار دستگاه وجود دارد. کاربر همچنین می تواند مدت روشن ماندن نمایشگر را به صورت جداگانه تنظیم کند.

بررسی میکروسکوپ دیجیتال G1600

لوپ G1600 تصویر زنده لنز را مستقیما روی نمایشگر داخلی نمایش می دهد و برای مشاهده برد به مانیتور جداگانه نیاز ندارد. فوکوس دستگاه به صورت دستی تنظیم می شود و کاربر می تواند با تغییر فاصله لنز و میزان بزرگنمایی، پایه های آی سی، مسیرهای ظریف برد و نقاط لحیم کاری را با وضوح مناسب بررسی کند. نورپردازی دستگاه شامل 8 چراغ LED داخلی و 2 چراغ جانبی با بازوهای انعطاف پذیر است که امکان تغییر جهت تابش نور روی قطعات را فراهم می کنند.

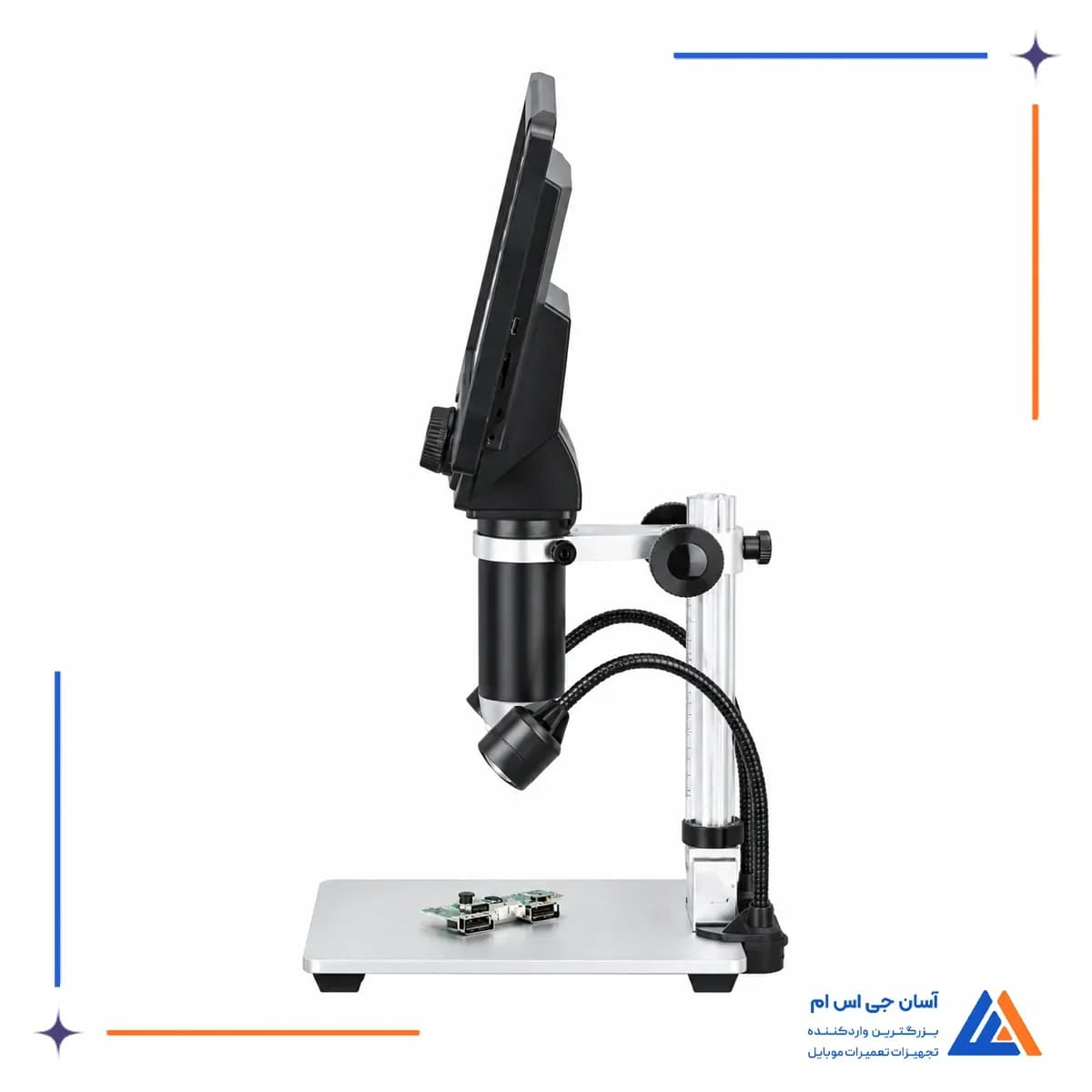

پایه G1600 از صفحه نگهدارنده و میله عمودی تشکیل شده و پیچ های تنظیم آن امکان تغییر ارتفاع و موقعیت مجموعه لنز و نمایشگر را فراهم می کنند. هنگام استفاده از لوپ و میکروسکوپ برای بررسی قطعات الکترونیکی، قابلیت تغییر زاویه مجموعه بالایی در کنار تنظیم فاصله لنز به انتخاب زاویه مناسب دید کمک می کند. این ویژگی به خصوص برای مشاهده لحیم های براق و کاهش انعکاس مزاحم نور روی سطح قطعات کاربرد دارد.

عکاسی و ثبت جزئیات برد

بخش عکاسی لوپ G1600 از حالت عکاسی تکی، ثبت پیاپی 3 عکس و تایمر عکاسی با زمان های 2، 5 و 10 ثانیه پشتیبانی می کند. با استفاده از این امکانات می توان وضعیت قطعات را پیش از تعمیر یا پس از انجام عملیات ثبت کرد.

تنظیمات دوربین شامل تغییر میزان شارپنس، انتخاب کیفیت تصویر، تنظیم حساسیت ISO در حالت خودکار یا مقادیر 100، 200 و 400 و جبران نوردهی در 7 سطح است. همچنین امکان ثبت تصاویر معمولی، سیاه و سفید و نوستالژی در منوی عکاسی وجود دارد. قابلیت کاهش اثر لرزش هنگام عکاسی نیز در تنظیمات دستگاه قابل فعال و غیرفعال سازی است. این امکان برای ثبت تصویر از قطعاتی که به دلیل حرکت جزئی دستگاه یا میز ممکن است تار ثبت شوند کاربرد دارد.

فیلم برداری و ذخیره اطلاعات

لوپ G1600 برای ذخیره تصاویر و ویدئوها از کارت حافظه با ظرفیت حداکثر 128 گیگابایت و کلاس 10 پشتیبانی می کند. این قابلیت به تعمیرکار اجازه می دهد مراحل بررسی یک برد یا وضعیت قطعات را ثبت کرده و در زمان دیگری دوباره مشاهده کند.

در بخش فیلم برداری، قابلیت ضبط چرخشی با بازه های 3، 5 و 10 دقیقه قابل تنظیم است. با فعال بودن این حالت، در صورت پر شدن حافظه، فایل های ویدئویی قدیمی تر با فایل های جدید جایگزین می شوند. قابلیت HDR، تنظیم جبران نوردهی و نمایش تاریخ و ساعت نیز از امکانات بخش ضبط ویدئو هستند.

مزایای لوپ دیجیتال G1600

• مشاهده مستقیم تصویر روی نمایشگر
• کنترل دستی وضوح تصویر
• تنظیم زاویه مشاهده قطعات
• نورپردازی قابل تنظیم ناحیه کار
• ثبت تصاویر قطعات قبل و بعد تعمیر
• عکاسی پیاپی از جزئیات
• ضبط ویدئو از مراحل بررسی
• ذخیره تصاویر روی کارت حافظه
• قابلیت استفاده با باتری
• کنترل تنظیمات عکاسی و فیلم برداری

کاربردهای لوپ دیجیتال G1600

لوپ دیجیتال G1600 برای بررسی قطعات ریز برد موبایل، مشاهده پایه های آی سی، کنترل وضعیت لحیم کاری و بررسی مسیرهای الکترونیکی کاربرد دارد. تصویر بزرگ شده قطعات به تعمیرکار کمک می کند اتصالات، سطح قطعات و نقاط مورد نظر را با جزئیات بیشتری مشاهده کند.

این دستگاه برای ثبت تصویر از وضعیت برد قبل و بعد از تعمیر، بررسی ظاهری قطعات الکترونیکی و مشاهده سطوح کوچک در فعالیت های آموزشی و فنی نیز قابل استفاده است. تنظیم زاویه مجموعه لنز و نورپردازی جانبی هنگام کار روی سطوح براق و قطعات دارای ارتفاع متفاوت مفید است.
