مولتی متر دیجیتال آی تو سی C09 Lite

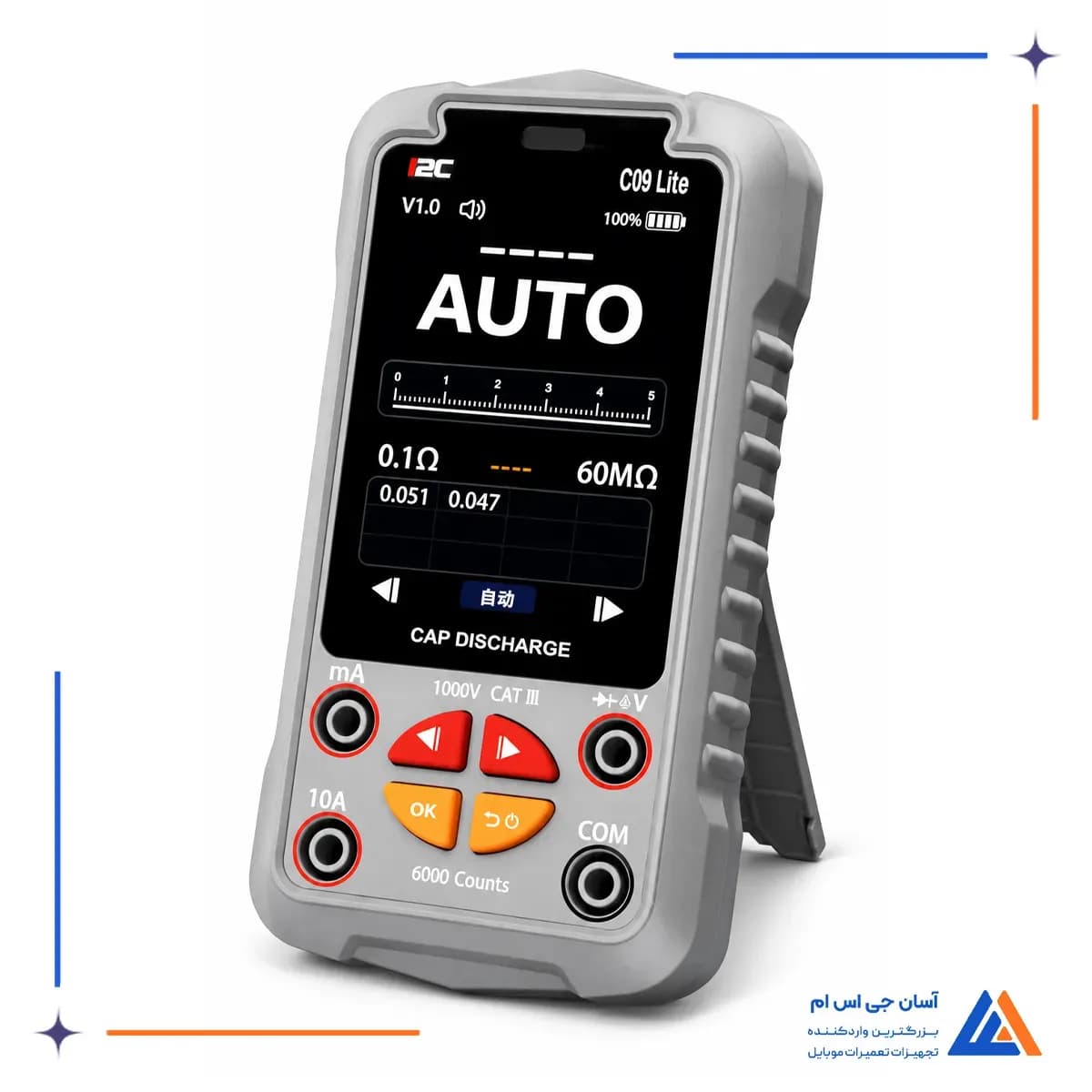

مولتی متر دیجیتال I2C C09 Lite یک دستگاه اندازه گیری دیجیتال برای بررسی ولتاژ، جریان، مقاومت و سایر کمیت های الکتریکی در تعمیرات موبایل و تجهیزات الکترونیکی است. این دستگاه با برخورداری از حالت اندازه گیری خودکار AUTO، قابلیت تشخیص کمیت مورد اندازه گیری و انتخاب محدوده مناسب را دارد. ترکیب عملکردهای مختلف تست با نمایشگر رنگی، بررسی وضعیت قطعات و اتصالات مدار را بدون نیاز به جابه جایی مداوم بین ابزارهای اندازه گیری امکان پذیر می کند.

در عیب یابی مادربرد، بررسی دقیق مسیرهای تغذیه، تشخیص قطعی اتصالات و اندازه گیری مشخصات قطعات اهمیت زیادی دارد. این مولتی متر آی تو سی مجموعه ای از قابلیت های اندازه گیری و تست مدار را در یک دستگاه قابل حمل فراهم می کند. استفاده از این مولتی متر همراه با ابزار تعمیرات سخت افزاری موبایل برای بررسی قطعات حساس، کنترل ولتاژ نقاط مختلف برد و عیب یابی مدارهای الکترونیکی کاربرد دارد.

مشخصات و امکانات مولتی متر دیجیتال I2C C09 Lite

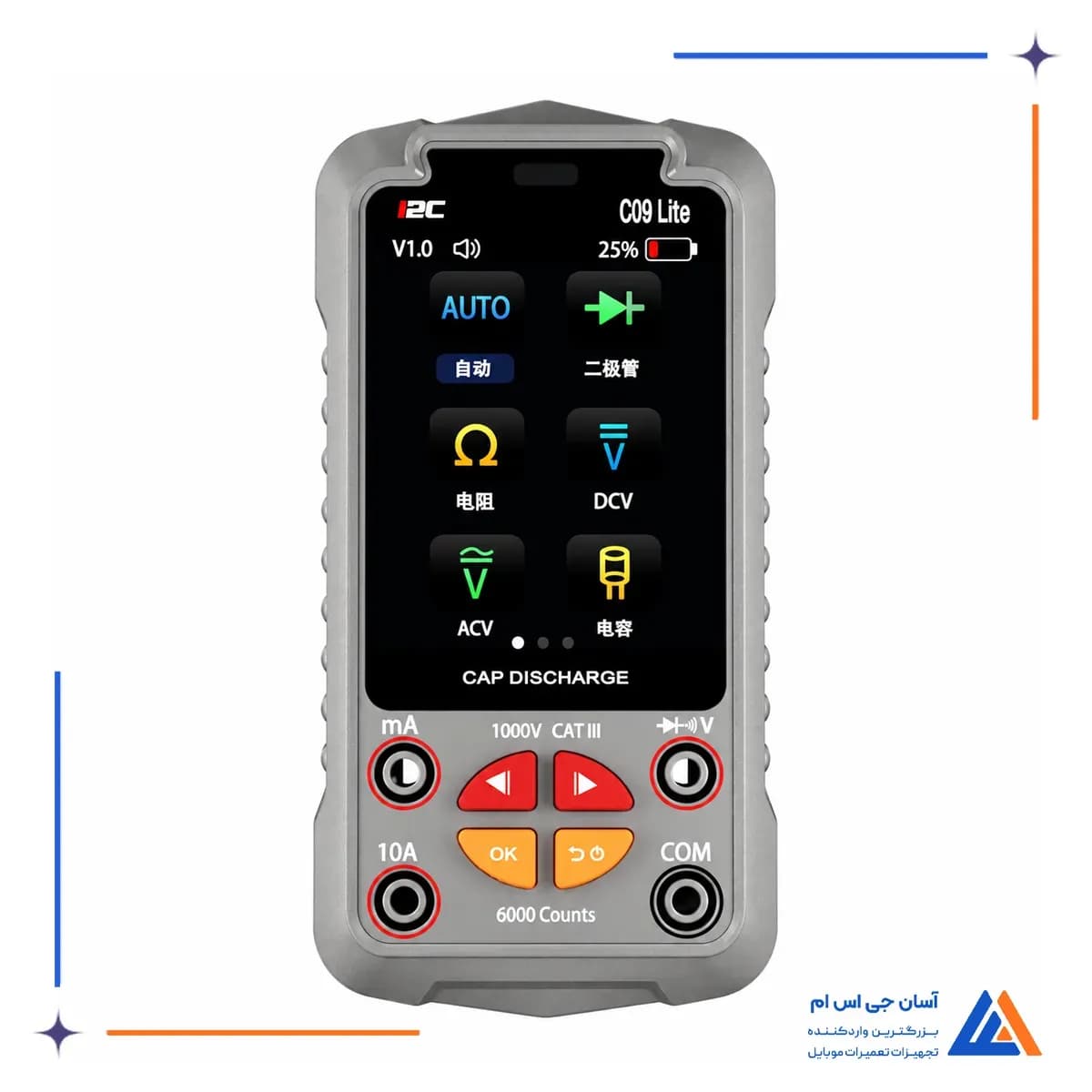

مولتی متر C09 Lite دارای نمایشگر صنعتی IPS رنگی با اندازه 2.8 اینچ، وضوح 320 × 240 پیکسل و سیستم نمایش 6000 شمارشی است که مقادیر اندازه گیری و وضعیت عملکرد دستگاه را در رابط گرافیکی نمایش می دهد. این نمایشگر در برابر تغییرات دما و تداخل الکترومغناطیسی مقاوم است. ساختار پردازشی دستگاه از معماری دوگانه شامل ADC با 100 پایه و MCU با 48 پایه بهره می برد. در بخش جلویی مولتی متر، 4 سوکت اتصال پراب برای اندازه گیری جریان در mA و 10A، ورودی مشترک COM و تست سایر کمیت های الکتریکی قرار دارند. دکمه های جهت دار و کلیدهای کنترلی نیز برای انتخاب و مدیریت عملکردهای دستگاه استفاده می شوند.

بررسی مولتی متر دیجیتال آی تو سی C09 Lite

مولتی متر I2C C09 Lite ولتاژ مستقیم DC را در محدوده 10 میلی ولت تا 1000 ولت و ولتاژ متناوب AC را از 10 میلی ولت تا 750 ولت اندازه گیری می کند. این قابلیت برای بررسی ولتاژ منابع تغذیه، کنترل خروجی مدارها و شناسایی افت ولتاژ در بخش های مختلف تجهیزات الکترونیکی کاربرد دارد.

برای اندازه گیری جریان مستقیم، دستگاه دارای محدوده 0.01 تا 600 میلی آمپر و محدوده جداگانه 0.001 تا 10 آمپر است. اندازه گیری جریان متناوب نیز در دو محدوده 0.03 تا 600 میلی آمپر و 0.030 تا 10 آمپر انجام می شود. تفکیک ورودی های جریان به تعمیرکار اجازه می دهد متناسب با میزان مصرف مدار، اتصال مناسب را انتخاب کند.

مقاومت سنجی، ظرفیت خازن و اندازه گیری فرکانس

مولتی متر آی تو سی C09 Lite مقاومت الکتریکی را در محدوده 0.1 اهم تا 60 مگا اهم اندازه گیری می کند. این عملکرد برای بررسی مقاومت قطعات و شناسایی تغییرات غیرعادی در مسیرهای مدار قابل استفاده است. بخش ظرفیت سنجی دستگاه از محدوده 0.01 نانوفاراد تا 60 میلی فاراد پشتیبانی می کند و برای بررسی ظرفیت خازن های الکترونیکی کاربرد دارد. قابلیت تخلیه خودکار خازن نیز برای کنترل بار الکتریکی باقی مانده در خازن به دستگاه اضافه شده است.

C09 Lite علاوه بر اندازه گیری مقاومت و ظرفیت، فرکانس را در محدوده 10 هرتز تا 6 مگاهرتز و سیکل کاری را از 0.1 تا 99.9 درصد اندازه گیری می کند. محدوده اندازه گیری دما نیز از 40- تا 1000 درجه سانتی گراد است. این امکانات برای بررسی عملکرد سیگنال های الکتریکی، چرخه عملکرد مدار و اندازه گیری دمای قطعات با تجهیزات تست مناسب استفاده می شوند.

مولتی متر دیجیتال I2C C09 Lite مجموعه ای از 12+1 عملکرد اندازه گیری و تست را در اختیار تعمیرکار قرار می دهد. حالت AUTO برای انتخاب خودکار محدوده اندازه گیری، تست دیود برای بررسی قطعات نیمه رسانا و تست پیوستگی با هشدار صوتی برای شناسایی اتصالات مدار کاربرد دارند. قابلیت NCV و Live Wire نیز به ترتیب برای تشخیص ولتاژ متناوب بدون تماس و شناسایی سیم برق دار استفاده می شوند. دستگاه با هشدار اتصال اشتباه پراب و انتخاب محدوده نامناسب، به کاهش خطا هنگام اندازه گیری کمک می کند. همچنین امکان انتقال زنده اطلاعات به کامپیوتر، ذخیره 12 گروه داده و ارتقای نرم افزاری را فراهم می کند که برای بررسی مجدد نتایج، آموزش تعمیرات و نمایش اطلاعات هنگام تولید محتوای تخصصی کاربرد دارند.

مزایای مولتی متر دیجیتال I2C C09 Lite

• کاهش نیاز به انتخاب دستی محدوده
• بررسی کمیت های مختلف با یک دستگاه
• شناسایی سریع قطعی مسیرهای الکتریکی
• کنترل وضعیت خازن ها هنگام تست
• کاهش خطا در اتصال پراب ها
• امکان بررسی داده ها روی کامپیوتر
• استفاده مداوم هنگام اتصال شارژر

کاربردهای مولتی متر دیجیتال آی تو سی C09 Lite

مولتی متر C09 Lite برای عیب یابی مادربرد موبایل، بررسی مسیرهای تغذیه، تست قطعات الکترونیکی و کنترل اتصالات مدار کاربرد دارد. تعمیرکار می تواند از این دستگاه برای بررسی سلامت دیودها، اندازه گیری مشخصات خازن ها و مقاومت ها و شناسایی مشکلات مربوط به ولتاژ و جریان در مدار استفاده کند.

این مولتی متر در کنار مولتی متر های تعمیرات موبایل برای اندازه گیری های روزمره تعمیرگاه، بررسی تجهیزات الکترونیکی و فعالیت های آموزشی قابل استفاده است. طراحی قابل حمل و قابلیت نمایش اطلاعات روی کامپیوتر نیز استفاده از آن را روی میز تعمیرات و در محیط های آموزشی آسان تر می کند.
