کیت آداپتور ISP حافظه UFS و eMMC آی سی فرند

کیت آداپتور ISP حافظه UFS و ICFRIEND eMMC  مجموعه ای از بردهای رابط، کابل ها و اتصالات تخصصی برای برقراری ارتباط میان حافظه گوشی و پروگرامر سازگار است. این کیت مسیر اتصال سیگنال های ISP را از برد موبایل به تجهیزات پروگرام فراهم می کند و برای کار روی حافظه های UFS و eMMC کاربرد دارد. وجود رابط مخصوص F64 در مجموعه، امکان استفاده از آن را در کنار تجهیزات سازگار با این پروگرامر فراهم می کند.

در تعمیرات تخصصی حافظه، انتخاب مسیر صحیح سیگنال ها و تغذیه اهمیت زیادی دارد؛ زیرا اتصال نامناسب می تواند مانع شناسایی حافظه شود یا به قطعات آسیب برساند. این کیت در کنار تجهیزات پروگرام آی سی فرند برای آماده سازی ارتباط سخت افزاری با حافظه استفاده می شود. هنگام انجام عملیات تخصصی با ابزار تعمیرات سخت افزاری موبایل نیز اتصال دقیق خطوط ISP یکی از مراحل مهم برقراری ارتباط میان برد و پروگرامر است.

مشخصات و امکانات کیت آداپتور ICFRIEND EMMC UFS ISP

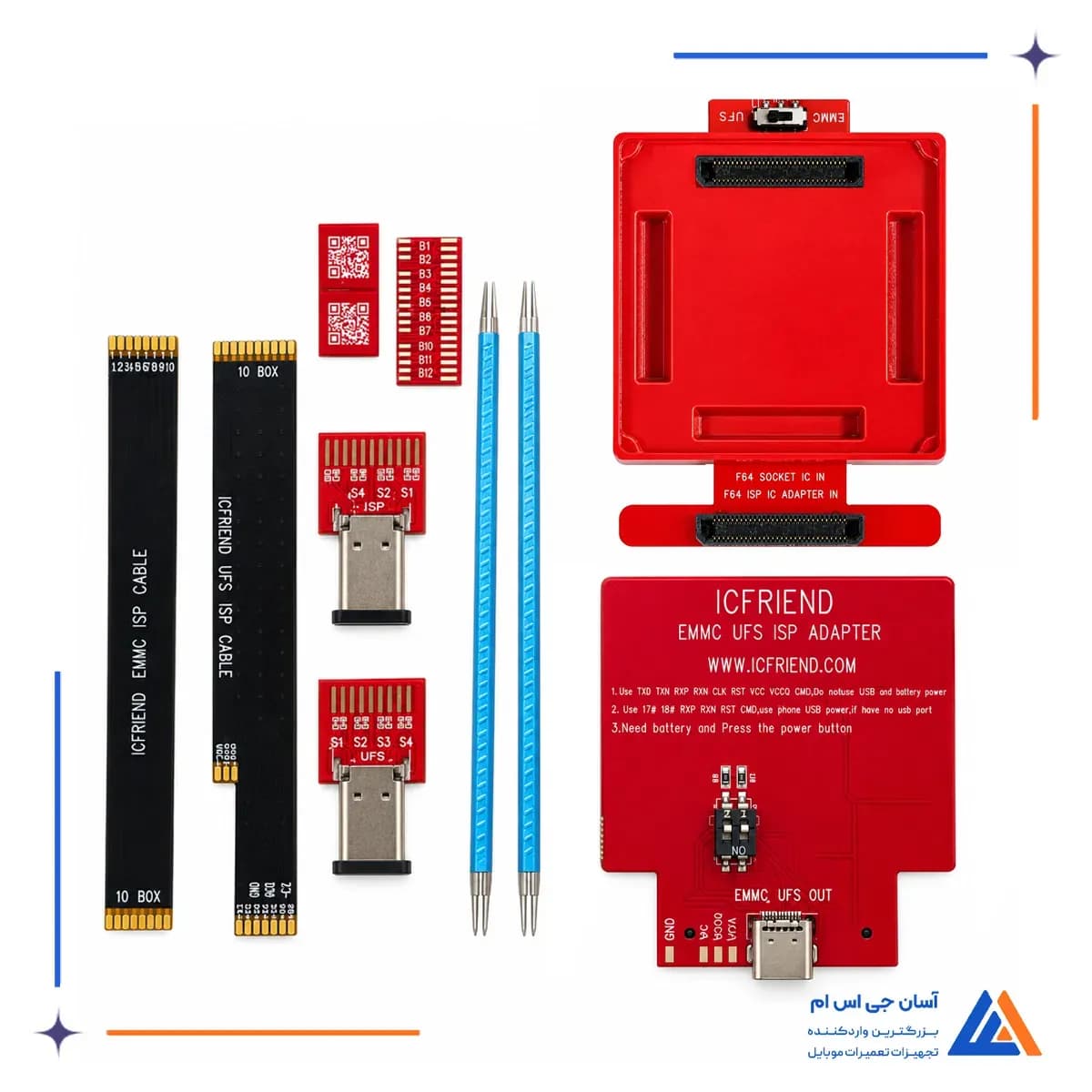

کیت آداپتور ISP آی سی فرند شامل برد اصلی EMMC UFS ISP ADAPTER، یک برد رابط F64، دو کابل فلت مشکی مخصوص حافظه های UFS و eMMC، دو پروب آبی رنگ و چند برد تبدیل کوچک قرمز است. برد اصلی برای اتصال خطوط ISP حافظه کاربرد دارد و در قسمت پایینی آن خروجی EMMC UFS OUT و نقاط اتصال GND، VCC و VCCQ قرار گرفته اند که مربوط به مسیر زمین و تغذیه حافظه هستند. همچنین شناسه های خطوط سیگنال و دستورالعمل های اتصال روی برد درج شده اند و یک کلید کوچک دو بخشی در قسمت میانی آن قرار دارد. این آداپتور برای برقراری ارتباط سخت افزاری با حافظه استفاده می شود و به تنهایی قابلیت خواندن یا نوشتن اطلاعات را ندارد.

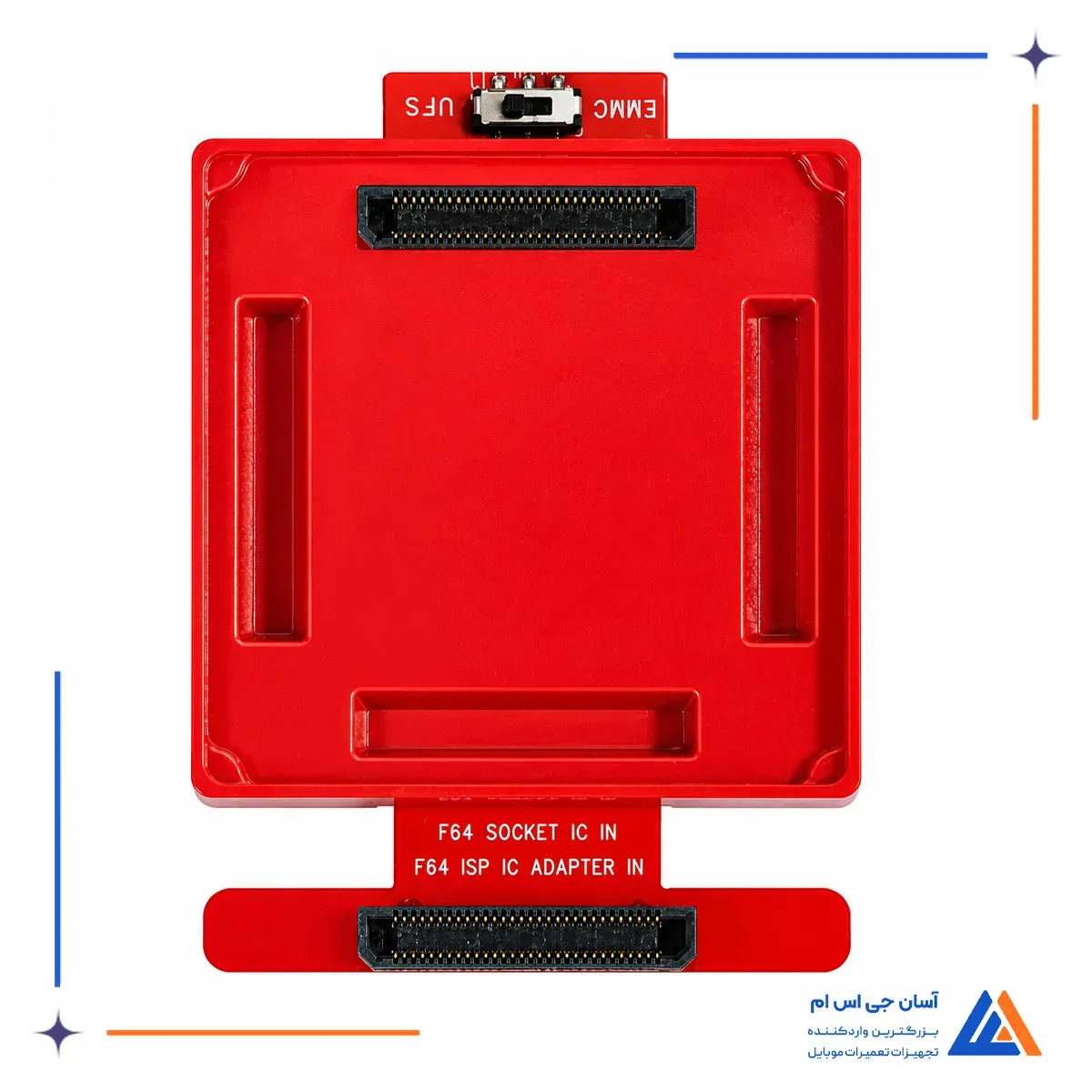

برد رابط F64 دارای دو کانکتور چندپین و یک سوئیچ کشویی برای انتخاب میان حافظه های UFS و eMMC است. عبارت های F64 SOCKET IC IN و F64 ADAPTER IC IN نیز محل اتصالات مربوط به پروگرامر و آداپتور را مشخص می کنند. کابل های مجزای ICFRIEND UFS ISP CABLE و ICFRIEND eMMC ISP CABLE همراه با بردهای تبدیل کوچک و پروب های باریک، امکان آماده سازی مسیر ارتباطی متناسب با نوع حافظه را فراهم می کنند. هنگام استفاده از این مجموعه در کنار آداپتور و پروگرمرهای تعمیرات موبایل، انتخاب صحیح نوع حافظه، هماهنگی کانکتورها و اتصال دقیق خطوط ISP اهمیت دارد تا ارتباط میان برد و پروگرامر سازگار به درستی برقرار شود.

مزایای کیت آداپتور ISP حافظه آی سی فرند

• تفکیک آسان مسیرهای ارتباطی حافظه
• کاهش نیاز به رابط های پراکنده
• دسترسی به نقاط اتصال ظریف
• نظم بیشتر در اتصالات پروگرام
• امکان انتخاب مسیر متناسب با حافظه

کاربردهای کیت آداپتور ISP حافظه UFS و ICFRIEND eMMC

کیت آداپتور ISP آی سی فرند برای آماده سازی اتصال حافظه های UFS و eMMC به پروگرامر سازگار در تعمیرات تخصصی برد کاربرد دارد. در شرایطی که نقاط ISP حافظه روی برد در دسترس باشند، تعمیرکار می تواند مسیر ارتباطی مورد نیاز را با استفاده از کابل ها و رابط های متناسب برقرار کند. خواندن، نوشتن یا سایر عملیات حافظه به قابلیت های دستگاه پروگرامر، نرم افزار و سازگاری تراشه بستگی دارد و توسط این کیت به تنهایی انجام نمی شود.

برای استفاده از مجموعه، شناسایی صحیح خطوط سیگنال، مسیر زمین و تغذیه ضروری است. اتصال اشتباه یا اعمال ولتاژ نامناسب می تواند به حافظه یا برد گوشی آسیب برساند؛ بنابراین این کیت برای تعمیرکارانی مناسب است که با ساختار حافظه های UFS و eMMC و روش اتصال ISP آشنایی دارند.
