کیت سوکت UFS پنج در یک آی سی فرند مخصوص باکس F64

کیت سوکت UFS پنج در یک ICFRIEND مخصوص باکس F64 مجموعه ای از سوکت، آداپتور و کابل های رابط برای اتصال تراشه های حافظه گوشی به تجهیزات پروگرام است. این کیت با استفاده از سوکت چند کاره NB-UFS-5IN1 و آداپتور F64، امکان برقراری ارتباط با حافظه های سازگار را برای عملیات خواندن و نوشتن اطلاعات فراهم می کند. وجود رابط های ISP نیز امکان دسترسی به حافظه روی مادربرد را بدون نیاز به جداسازی تراشه در شرایط سازگار فراهم می کند.

در تعمیرات تخصصی هارد گوشی، انتخاب سوکت متناسب با نوع پکیج حافظه و روش اتصال به پروگرامر اهمیت زیادی دارد. این مجموعه در کنار محصولات آی سی فرند برای ایجاد اتصال میان تراشه و تجهیزات پروگرام کاربرد دارد. استفاده از آن همراه با ابزار تعمیرات نرم افزاری به تعمیرکار کمک می کند متناسب با ساختار حافظه و شرایط برد، از اتصال مستقیم تراشه یا رابط ISP برای انجام عملیات تعمیر استفاده کند.

مشخصات و امکانات کیت سوکت UFS پنج در یک ICFRIEND

سوکت اصلی ICFRIEND NB-UFS-5IN1 دارای برد قرمز به ابعاد 57 × 57 میلی متر و نگهدارنده مشکی با مکانیزم قفل شونده است. این سوکت به 3 قاب تنظیم موقعیت تراشه مجهز شده و با ولتاژ کاری 5 ولت و جریان کمتر از 1 آمپر کار می کند. مجموعه همچنین شامل آداپتور قرمز F64 با کانکتورهای چند پین، کابل های فلت UFS و eMMC ISP و بردهای رابط کوچک برای اتصال کابل ها است. ساختار ماژولار کیت امکان انتخاب رابط متناسب با نوع حافظه و روش پروگرام را فراهم می کند.

بررسی کیت سوکت NB-UFS-5IN1 آی سی فرند مخصوص F64

سوکت NB-UFS-5IN1 از پکیج های UFS-BGA153، UFS-BGA254 و UFS-BGA297 پشتیبانی می کند و برای تراشه هایی با ابعاد 9 × 13، 11 × 13 و 11.5 × 13 میلی متر کاربرد دارد. قاب های قابل تعویض آن به تنظیم موقعیت تراشه و قرارگیری صحیح پایه ها روی محل اتصال کمک می کنند.

این سوکت با ساختار اتصال حافظه های UFS نسخه های 2.0، 2.1، 3.0، 3.1، 4.0 و 4.1 سازگار است. پشتیبانی از این نسخه ها امکان استفاده از سوکت را برای تراشه های UFS فراهم می کند، اما شناسایی و انجام عملیات روی هر حافظه به قابلیت های باکس پروگرامر، نرم افزار و سازگاری شناسه تراشه بستگی دارد.

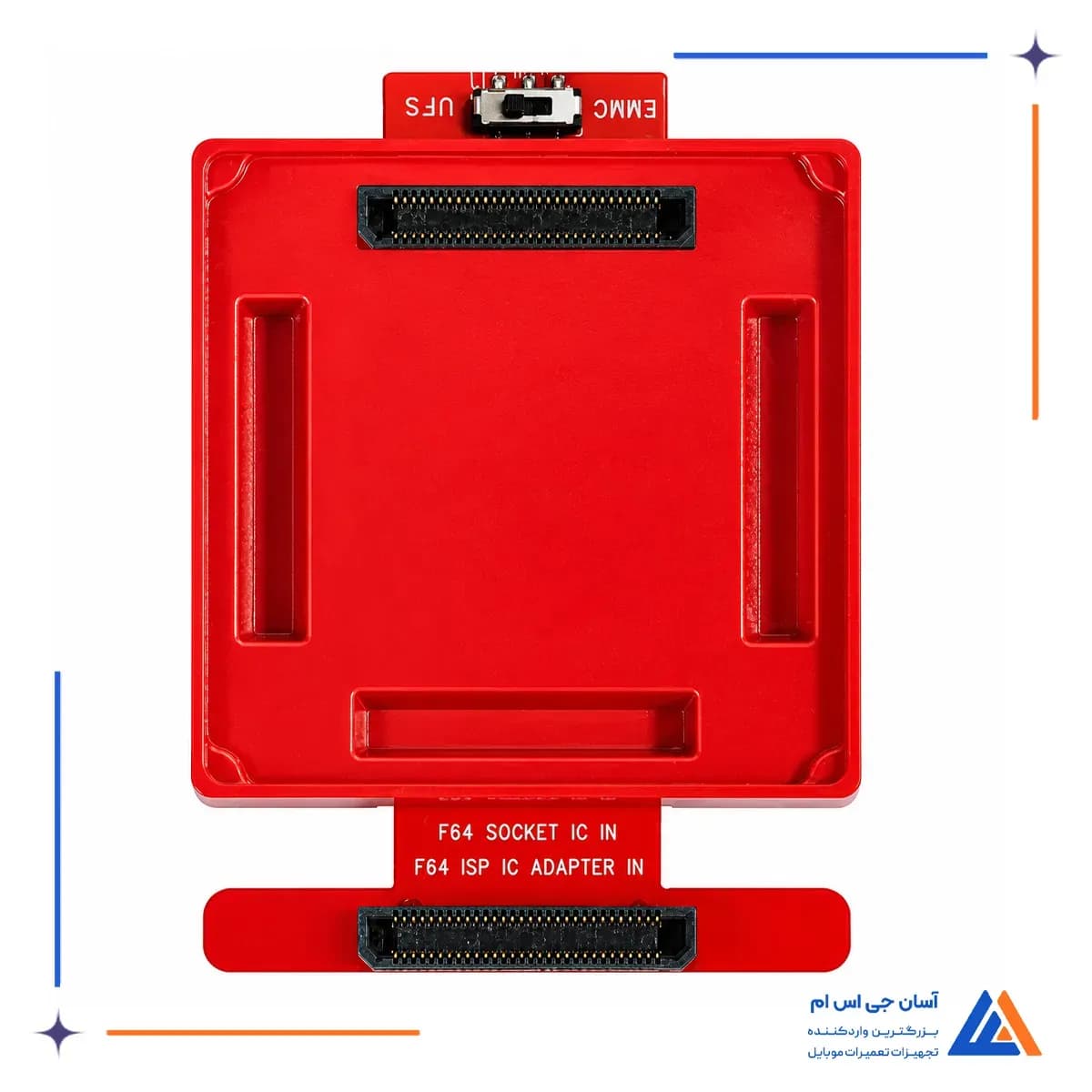

آداپتور F64 از رابط های متناسب با تجهیزات پروگرام UFS و eMMC پشتیبانی می کند. این قطعه وظیفه ایجاد اتصال را بر عهده دارد و به تنهایی قابلیت خواندن یا نوشتن اطلاعات حافظه را ندارد؛ بنابراین برای استفاده از مجموعه، وجود باکس پروگرامر F64 سازگار ضروری است.

کابل های UFS و eMMC ISP

کابل های فلت UFS ISP و eMMC ISP برای برقراری ارتباط با مسیرهای حافظه روی مادربرد استفاده می شوند. این کابل ها دارای پدهای اتصال در دو انتها هستند و به کمک بردهای رابط کوچک مجموعه، امکان اتصال به نقاط تست و تجهیزات پروگرام سازگار را فراهم می کنند.

ارتباط ISP در تعمیراتی کاربرد دارد که نقاط اتصال حافظه روی مادربرد در دسترس باشند و بتوان بدون جداسازی تراشه، ارتباط لازم را برقرار کرد. هنگام استفاده از این روش باید خطوط تغذیه و داده با پین اوت صحیح حافظه تطبیق داده شوند، زیرا اتصال اشتباه ممکن است به تراشه یا دستگاه پروگرامر آسیب برساند.

مزایای کیت سوکت UFS پنج در یک ICFRIEND

• قرارگیری دقیق تراشه در سوکت
• کاهش نیاز به سوکت های متعدد
• دسترسی به چند روش ارتباط با حافظه
• کاهش اتصالات موقت هنگام پروگرام
• استفاده از تجهیزات پروگرام سازگار موجود

کاربردهای سوکت UFS پنج در یک ICFRIEND مخصوص باکس F64

کیت سوکت آی سی فرند برای آماده سازی تراشه های UFS جداشده از مادربرد، اتصال حافظه به باکس F64، بررسی ارتباط تراشه و انجام عملیات خواندن و نوشتن اطلاعات کاربرد دارد. رابط های ISP مجموعه نیز برای دسترسی به حافظه های UFS و eMMC روی بردهای سازگار استفاده می شوند.

این کیت در کنار سایر پروگرمر و ماژول های تعمیرات برای عیب یابی و تعمیر تخصصی حافظه گوشی های اندرویدی کاربرد دارد. انتخاب سوکت، کابل و روش اتصال باید متناسب با نوع تراشه انجام شود و عملکرد مجموعه به وجود باکس پروگرامر و نرم افزار سازگار وابسته است.
