باکس پروگرامر UFS و eMMC جی سی آیدی U70 Gen2

باکس پروگرامر حافظه JCID U70 Gen2 یک دستگاه تخصصی برای خواندن، نوشتن و تعمیر اطلاعات تراشه های حافظه گوشی های اندرویدی است. این پروگرامر نسل دوم از روش اتصال مستقیم تراشه به سوکت و ارتباط ISP با حافظه روی برد پشتیبانی می کند. ارتباط پرسرعت با کامپیوتر و قابلیت استفاده از سوکت های مختلف، انجام عملیات پروگرام و بررسی اطلاعات حافظه را در یک مجموعه امکان پذیر می کند.

در تعمیرات تخصصی هارد گوشی، دسترسی به اطلاعات حافظه و سازگاری تجهیزات پروگرام با نوع تراشه اهمیت زیادی دارد. باکس پراگرامر جی سی آیدی برای انجام عملیات مرتبط با حافظه NAND و رفع برخی مشکلات سیستمی کاربرد دارد. این دستگاه همراه با ابزارآلات تعمیرات سخت افزاری برای خواندن اطلاعات، بازنویسی داده های حافظه و انجام فرآیندهای تعمیر روی دستگاه های سازگار استفاده می شود.

مشخصات و امکانات باکس پروگرامر JCID U70 Gen2

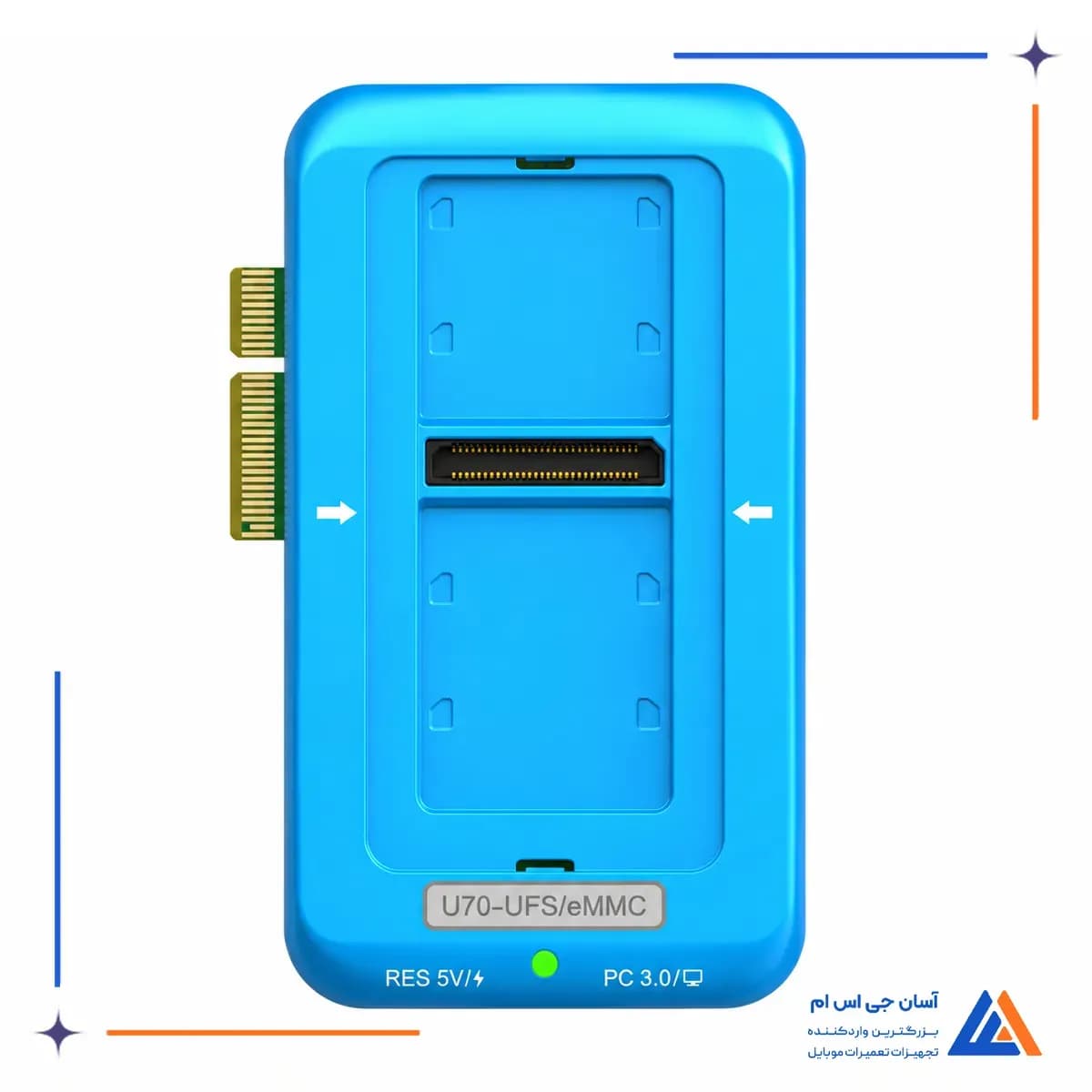

باکس پروگرامر U70 Gen2 دارای بدنه ای از آلیاژ آلومینیوم با پوشش رنگ کوره ای و رنگ آبی اختصاصی JCID است. ابعاد دستگاه 116.5 × 66 × 13.7 میلی متر و وزن آن 134 گرم است. در قسمت جلویی، محل نصب سوکت های پروگرام با کانکتور چندپین مرکزی قرار دارد و در لبه پایینی نیز نشانگر وضعیت و اتصالات RES 5V و PC 3.0 دیده می شوند. طراحی ماژولار دستگاه امکان اتصال سوکت های تخصصی حافظه و ماژول ISP را فراهم می کند تا تعمیرکار متناسب با نوع تراشه، تجهیزات مورد نیاز را به باکس متصل کند.

بررسی باکس پروگرامر UFS و eMMC جی سی آیدی U70 Gen2

باکس پروگرامر جی سی آیدی U70 Gen2 از ارتباط USB 3.0 برای انتقال داده بین دستگاه و کامپیوتر استفاده می کند و سرعت خواندن آن حدود 250 مگابایت بر ثانیه و سرعت نوشتن حدود 350 مگابایت بر ثانیه است. این سرعت ها به کاهش زمان پردازش و انتقال اطلاعات در عملیات پروگرام حافظه کمک می کنند و عملکرد واقعی به نوع تراشه و شرایط اتصال نیز وابسته است.

U70 با تامین توان کافی از درگاه USB 3.0 کامپیوتر، تنها از طریق یک کابل داده قابل استفاده است و برای عملکرد معمول به منبع تغذیه خارجی جداگانه نیاز ندارد. اتصال دستگاه به کامپیوتر امکان مدیریت عملیات خواندن، نوشتن و بررسی اطلاعات حافظه را از طریق نرم افزار سازگار فراهم می کند.

پشتیبانی از حافظه های UFS، eMMC و ارتباط ISP

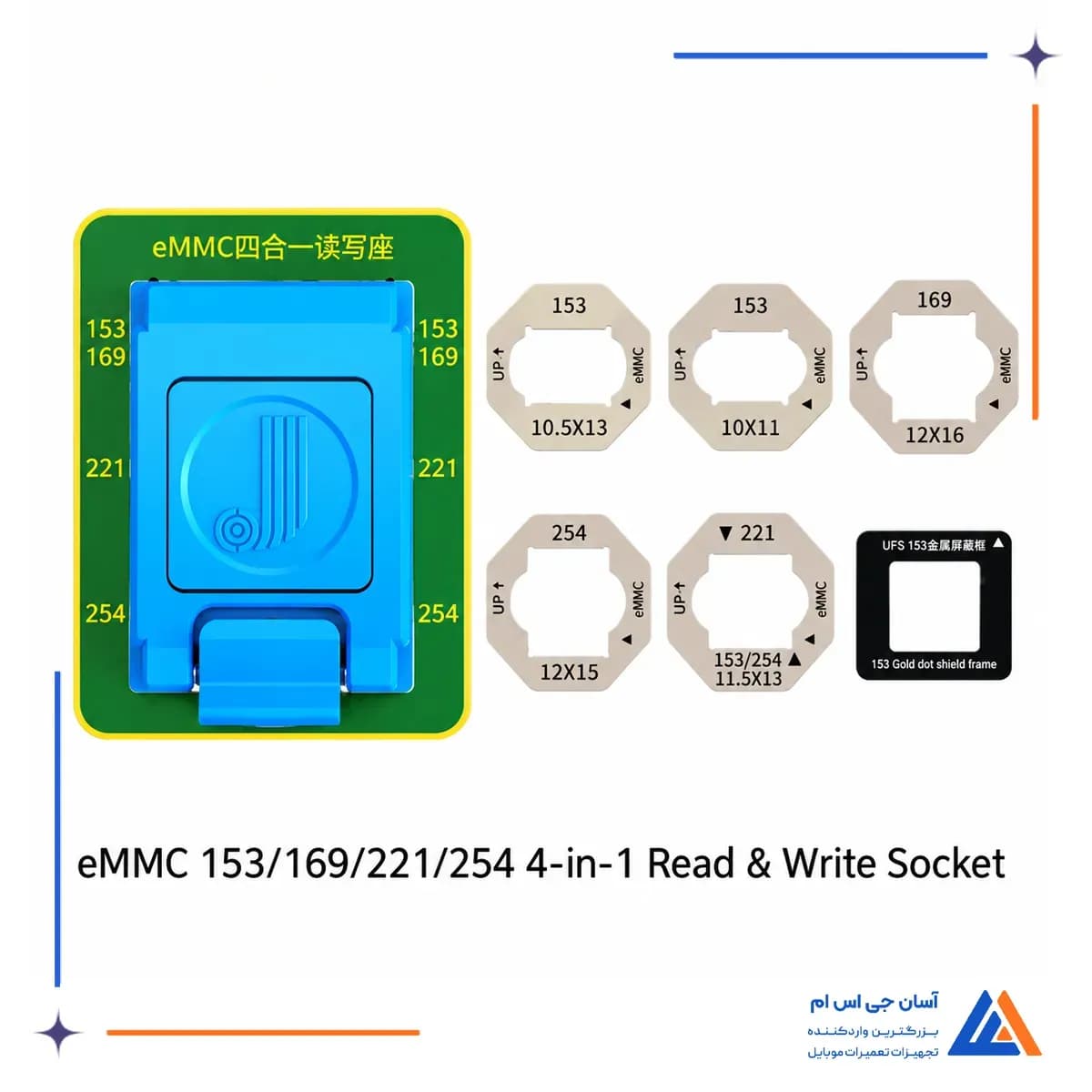

پروگرامر U70 Gen2 با سوکت سه کاره UFS از حافظه های دارای پکیج BGA153، BGA254 و BGA297 پشتیبانی می کند. سوکت چهار کاره eMMC نیز برای پکیج های BGA153، BGA169، BGA221 و BGA254 کاربرد دارد. این ساختار به تعمیرکار اجازه می دهد با انتخاب سوکت مناسب، تراشه های دارای ابعاد و آرایش پایه متفاوت را برای خواندن و نوشتن اطلاعات آماده کند.

علاوه بر اتصال مستقیم تراشه، ماژول UFS/eMMC ISP امکان برقراری ارتباط با حافظه روی برد را از طریق نقاط اتصال سازگار فراهم می کند. این روش در تعمیراتی کاربرد دارد که دسترسی به مسیرهای لازم بدون جداسازی تراشه امکان پذیر باشد. مجموعه کامل دستگاه شامل باکس اصلی، سوکت های UFS و eMMC، ماژول ISP و کابل USB 3.0 است و انتخاب بسته باید متناسب با تجهیزات مورد نیاز تعمیرکار انجام شود.

سازگاری با برندهای حافظه و نرم افزار JCID

باکس U70 Gen2 از تراشه های حافظه برندهای Samsung، SanDisk، Toshiba، Micron، YMTC، SK hynix و HiSilicon پشتیبانی می کند. نرم افزار JCID Repair Assistant امکان جستجوی حافظه های سازگار بر اساس مشخصات تراشه، برند، ظرفیت و نوع پکیج را فراهم می کند. قابلیت ارتقای آنلاین نیز برای به روزرسانی پشتیبانی از تراشه های حافظه و عملکردهای نرم افزاری دستگاه کاربرد دارد.

U70 نسبت به پروگرامر نسل اول U15، علاوه بر UFS از eMMC و ISP نیز پشتیبانی می کند. سوکت های نسل اول و دوم این مجموعه نیز با دستگاه های سازگار قابل استفاده هستند و امکان استفاده از بعضی تجهیزات موجود هنگام ارتقا از U15 به U70 را فراهم می کنند.

مزایای باکس پروگرامر جی سی آیدی U70 Gen2

• کاهش زمان انتقال اطلاعات حافظه
• پشتیبانی از چند نوع پکیج تراشه
• امکان پروگرام مستقیم و ISP
• کاهش نیاز به منبع تغذیه مجزا
• استفاده از سوکت های سازگار نسل قبل
• به روزرسانی نرم افزاری قابلیت ها

کاربردهای باکس پروگرامر U70 Gen2

باکس پروگرامر U70 Gen2 برای تعمیر و پروگرام حافظه گوشی های اندرویدی، افزایش ظرفیت حافظه در دستگاه های سازگار و بررسی برخی مشکلات سیستمی مرتبط با NAND کاربرد دارد. این دستگاه در کنار سایر پروگرمر و ماژول ها برای خواندن و نوشتن داده های حافظه، تهیه نسخه پشتیبان از بخش های قابل دسترس و انجام عملیات تعمیر تخصصی استفاده می شود.

علاوه بر گوشی های اندرویدی، امکان کار روی حافظه های UFS و eMMC مورد استفاده در برخی پهپادها، تجهیزات خودرو، تلویزیون ها و گیرنده های دیجیتال نیز وجود دارد. کاربردهایی مانند بررسی خطاهای کالیبراسیون دوربین پهپاد و تعمیر حافظه تجهیزات الکترونیکی، به نوع تراشه و پشتیبانی نرم افزاری دستگاه وابسته هستند. پیش از انجام عملیات پروگرام باید سازگاری دقیق تراشه و نسخه نرم افزار بررسی شود.
