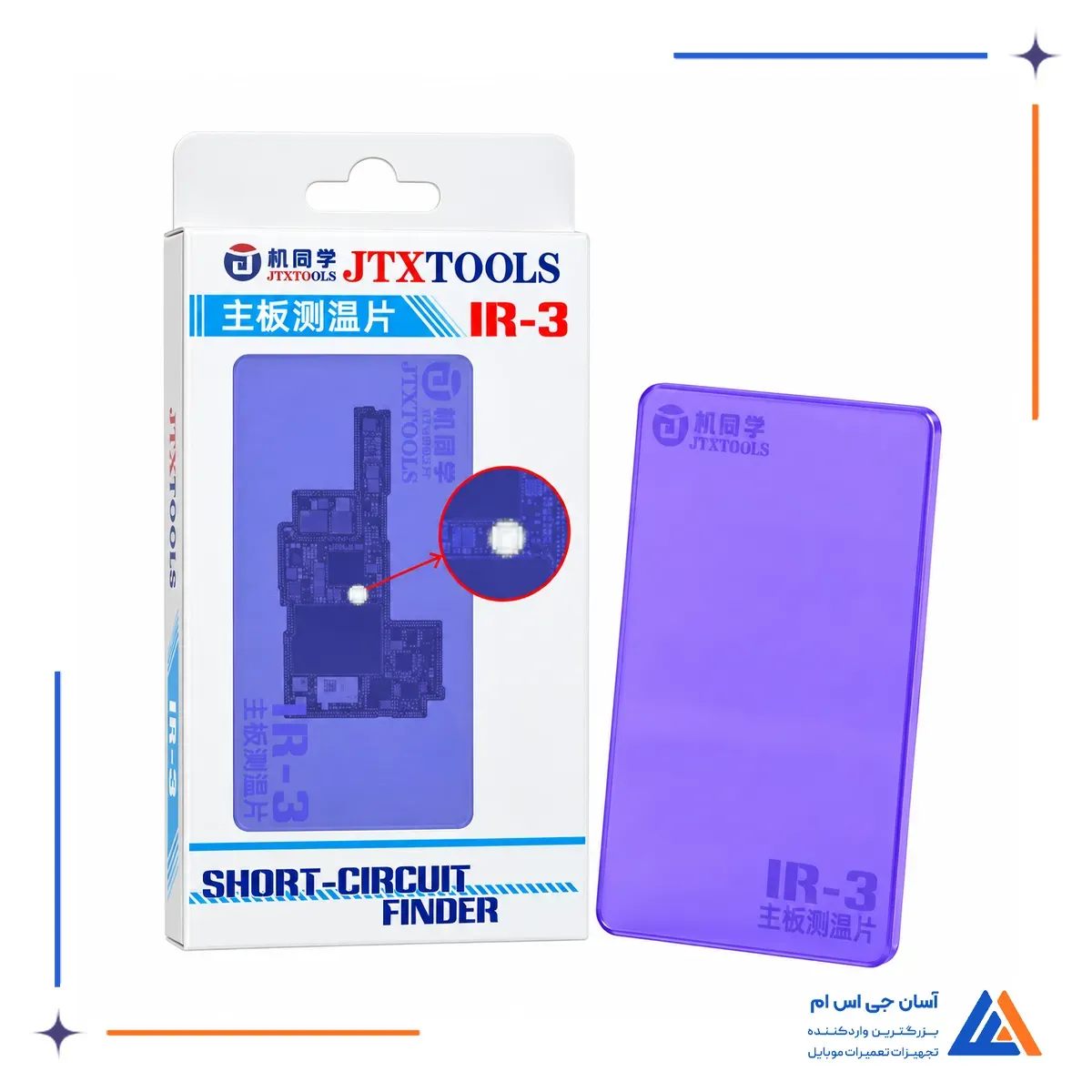

پد حرارتی تشخیص اتصال برد جی تی ایکس IR-3
ویژگیها
- دمای تغییر رنگ:
- ۳۵ درجه سانتی گراد
ناموجود
معرفی محصول
پد حرارتی عیب یابی اتصال جی تی ایکس IR-3 یک ابزار تغییر رنگ دهنده برای پیدا کردن نقاط داغ روی مادربرد موبایل و تجهیزات الکترونیکی است. این پد روی سطح برد قرار می گیرد و پس از اعمال جریان، محل قطعه ای که حرارت غیرعادی تولید می کند به صورت یک لکه سفید روی سطح آبی پد نمایان می شود.
IR-3 در دمای ۳۵ درجه سانتی گراد واکنش نشان می دهد و پس از کاهش دما دوباره به رنگ اولیه بازمی گردد. این ساختار امکان استفاده مجدد از پد را برای بررسی بردهای مختلف فراهم می کند.
مشخصات پد حرارتی تشخیص اتصال برد جی تی ایکس IR-3
- نوع محصول: پد تشخیص اتصال کوتاه
- نوع عملکرد: تغییر رنگ حرارتی
- دمای تغییر رنگ: ۳۵ درجه سانتی گراد

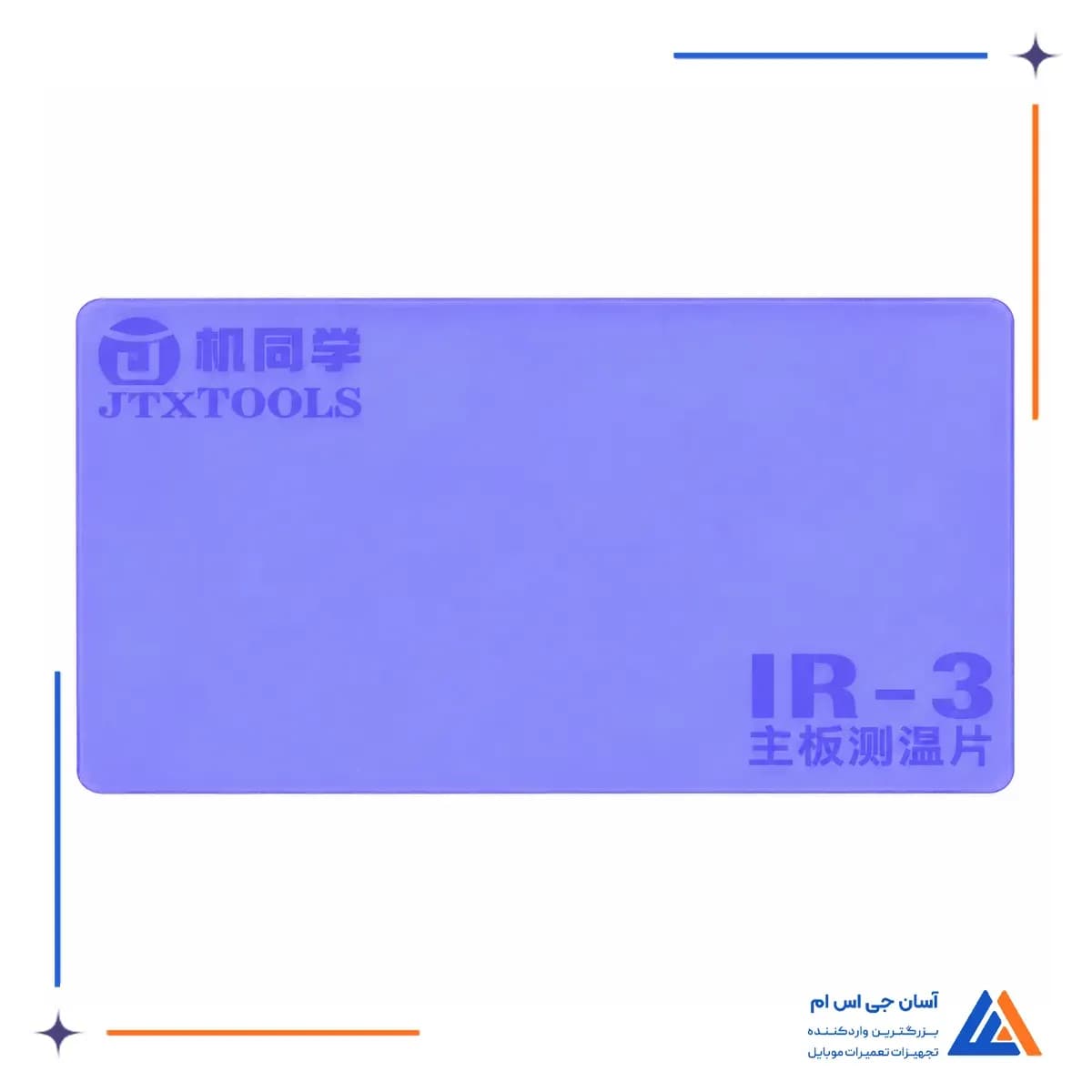

- رنگ اولیه: آبی
- رنگ نقطه گرم: سفید
- بازگشت رنگ پس از خنک شدن: دارد
- قابلیت استفاده مجدد: دارد
- بدون ایجاد بو و دود
بررسی پد عیب یابی اتصال جی تی ایکس IR-3
در عیب یابی اتصال کوتاه، پیدا کردن قطعه ای که پس از اعمال جریان گرم می شود اهمیت زیادی دارد. پد JTX IR-3 گرمای ایجاد شده در نقطه معیوب را به تغییر رنگ تبدیل می کند تا تعمیرکار بتواند محدوده دارای حرارت غیرعادی را روی برد پیدا کند.
برای انجام تست، پد روی مادربرد قرار می گیرد و برد به منبع تغذیه مناسب متصل می شود. با گرم شدن قطعه دارای اتصال کوتاه یا مصرف غیرعادی، بخش مقابل آن روی پد از آبی به سفید تغییر رنگ می دهد.
پد IR-3 در میان ابزار تعمیرات سخت افزاری برای عیب یابی حرارتی برد کاربرد دارد و می تواند بدون ایجاد دود رزین، محل تقریبی قطعه داغ را مشخص کند.
تغییر رنگ در دمای ۳۵ درجه سانتی گراد

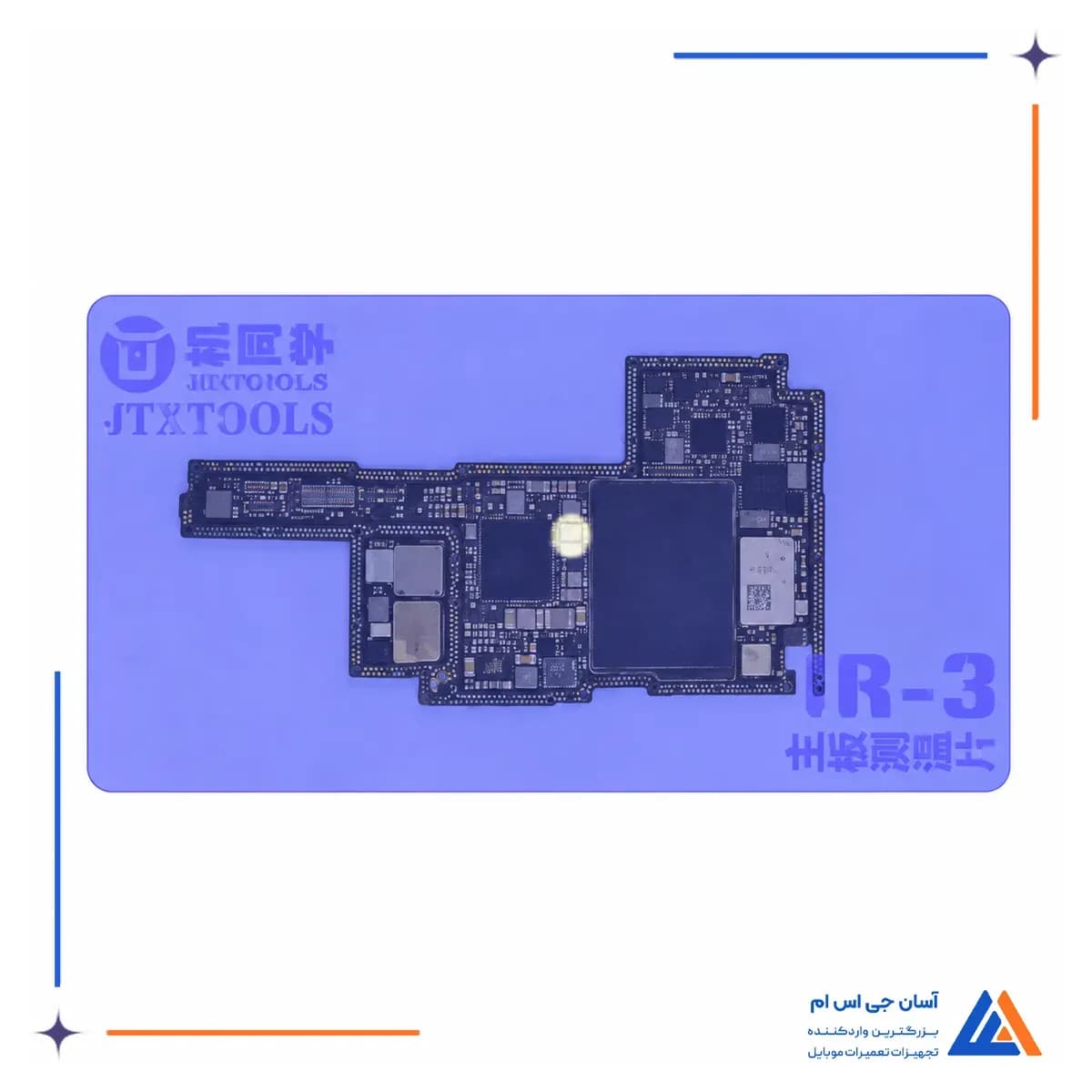

سطح پد در حالت عادی آبی است. هنگامی که دمای یک نقطه به حدود ۳۵ درجه سانتی گراد برسد، همان قسمت به رنگ سفید تغییر می کند و محل تولید حرارت را نمایش می دهد.
این واکنش موضعی باعث می شود تعمیرکار به جای بررسی تمام قطعات برد، ابتدا محدوده ای را که لکه سفید در آن ایجاد شده است بررسی کند. پد خود عامل ایجاد حرارت نیست و فقط گرمای تولید شده روی برد را نمایش می دهد.
بازگشت رنگ پس از خنک شدن
تغییر رنگ IR-3 برگشت پذیر است. پس از قطع جریان و کاهش دمای برد، قسمت سفید شده دوباره به رنگ آبی بازمی گردد.
این قابلیت امکان استفاده مجدد از پد را فراهم می کند. پیش از انجام تست بعدی باید صبر کرد تا سطح پد کاملا خنک شود و رنگ آن به حالت اولیه برگردد.
عیب یابی بدون دود رزین
در روش تشخیص با رزین، دود ایجاد شده می تواند چشم و سیستم تنفسی تعمیرکار را آزار دهد. IR-3 برای نمایش نقطه داغ به ایجاد دود یا بو متکی نیست و تغییر دما را مستقیما با تغییر رنگ نشان می دهد.
این پد جایگزین تمام تجهیزات تشخیص برد نیست. پس از مشخص شدن محدوده داغ، قطعه مورد نظر باید با مولتی متر، منبع تغذیه و سایر روش های عیب یابی بررسی شود.
کاربرد روی بردهای مختلف
تصاویر محصول، استفاده از IR-3 روی مادربرد موبایل، تبلت و بردهای کامپیوتری را نشان می دهند. عملکرد پد به فرم خاص یک برد محدود نیست و بخش مورد نظر از پد را می توان روی ناحیه مورد بررسی قرار داد.
در میان انواع پد کار تعمیرات موبایل، IR-3 برای انتقال حرارت یا محافظت از میز ساخته نشده است؛ کاربرد اصلی آن آشکار کردن نقاط دارای حرارت غیرعادی روی برد است.
مزایای پد حرارتی تشخیص اتصال برد جی تی ایکس IR-3
- نمایش محل نقطه داغ با تغییر رنگ
- شروع واکنش حرارتی در دمای ۳۵ درجه سانتی گراد
- ایجاد لکه سفید در محل قطعه گرم
- بازگشت رنگ پس از خنک شدن
- قابلیت استفاده مجدد
- عدم نیاز به دود رزین
- بدون ایجاد بو هنگام تست
- مناسب عیب یابی برد موبایل
- قابل استفاده روی برد تبلت و کامپیوتر
- امکان بررسی بخش های مختلف پد
- کمک به محدود کردن محدوده جست وجوی قطعه معیوب
- استفاده آسان در کنار منبع تغذیه تعمیرات
کاربرد پد حرارتی JTX IR-3
- پیدا کردن محل اتصال کوتاه روی مادربرد
- شناسایی قطعات دارای حرارت غیرعادی
- بررسی بردهای دارای جریان کشی غیرعادی
- مشخص کردن محدوده داغ روی برد موبایل
- عیب یابی مادربرد تبلت
- بررسی بردهای کامپیوتری
- استفاده به عنوان جایگزین بدون دود برای روش رزین
- محدود کردن محدوده بررسی پیش از تست قطعه
ویژگیهای محصول
- دمای تغییر رنگ:
- ۳۵ درجه سانتی گراد
