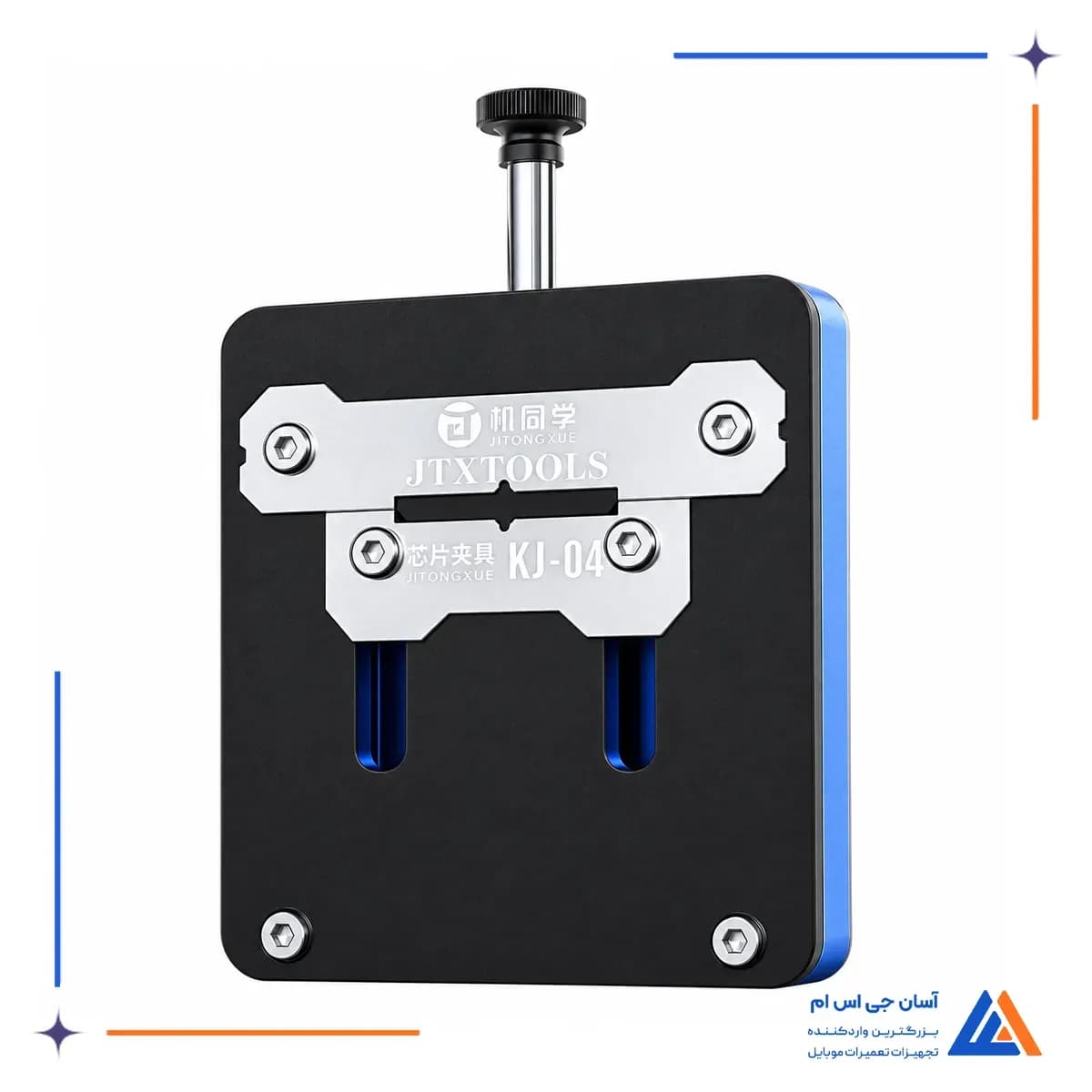

گیره آی سی جی تی ایکس KJ-04

گیره فشاری آی سی جی تی ایکس KJ-04 یک نگهدارنده سریع برای ثابت کردن چیپ های جداشده از برد هنگام چسب برداری، تمیزکاری و ریبال است. این محصول از صفحه سنگ مصنوعی، مکانیزم فشاری متحرک و پیچ تنظیم بالایی تشکیل شده و برای کار روی قطعاتی مانند CPU، EMMC، NAND و RAM کاربرد دارد.

مشخصات و امکانات گیره آی سی JTX KJ-04

نوع تنظیم: فشاری و پیچی

جنس صفحه: سنگ مصنوعی

مقاومت حرارتی: تا ۵۰۰ درجه سانتی گراد

ساختار حرکت: سه محور هماهنگ

قطعات قابل نگهداری: CPU، EMMC، NAND، RAM و چیپ های BGA سازگار

بررسی گیره فشاری آی سی جی تی ایکس KJ-04

هنگام پاک کردن چسب اطراف چیپ یا آماده سازی آن برای ریبال، حرکت قطعه می تواند کنترل تیغ، فرز یا ابزار تمیزکاری را دشوار کند. KJ-04 چیپ را میان صفحه اصلی و فک متحرک نگه می دارد تا تعمیرکار بتواند روی لبه ها و سطح قطعه تسلط بیشتری داشته باشد.

این گیره در مجموعه ابزار تعمیرات سخت افزاری برای نگهداری قطعات جداشده از برد استفاده می شود. ساختار آن مخصوص چیپ است و با گیره های بزرگ نگهدارنده مادربرد که کل PCB را ثابت می کنند، کاربرد یکسانی ندارد.

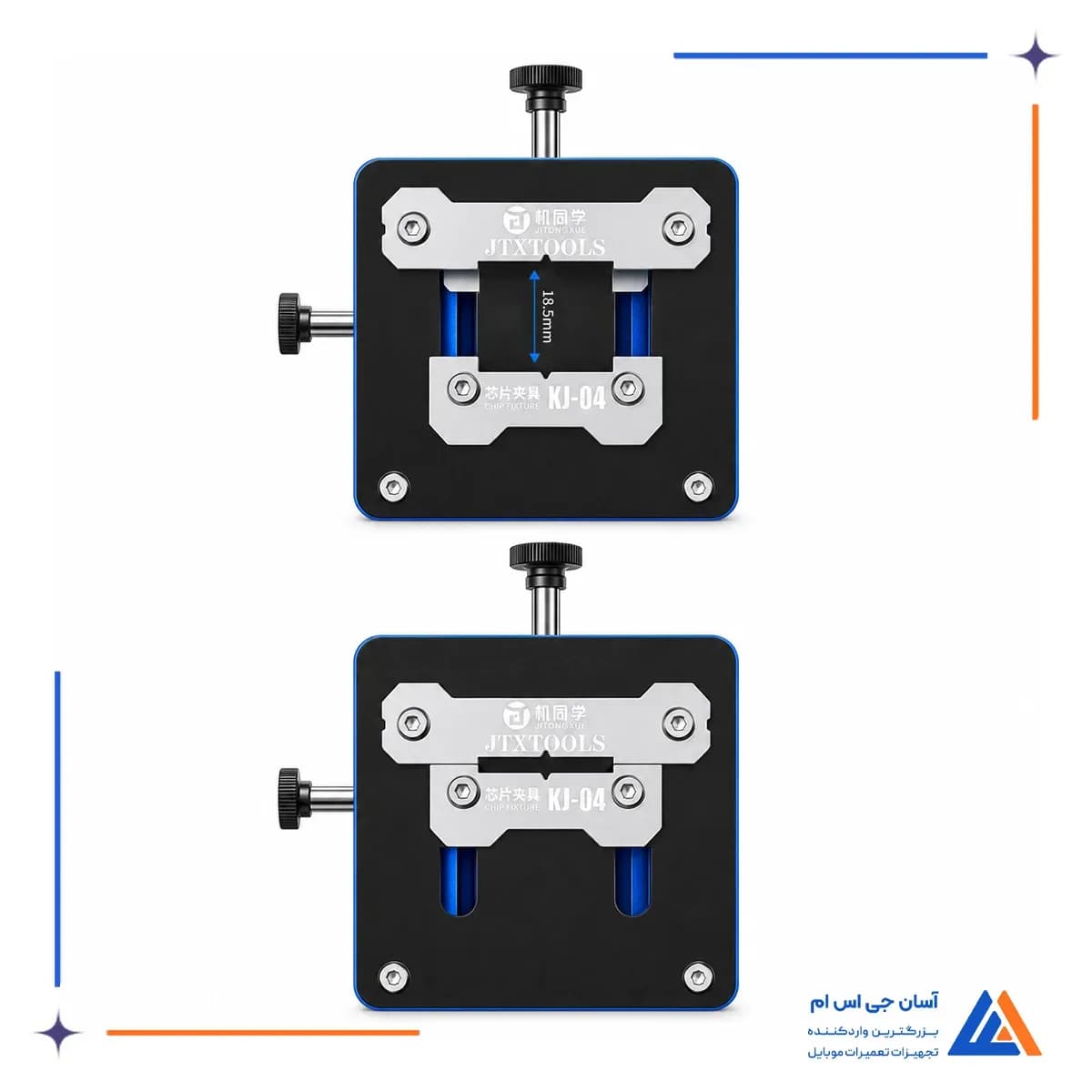

مکانیزم فشاری و تنظیم سریع

فک نگهدارنده با فشار دادن بخش بالایی آزاد می شود و پس از قرار گرفتن روی چیپ، در موقعیت مورد نظر قفل می ماند. پیچ بالایی نیز برای تنظیم ارتفاع و میزان تماس فک با قطعه در نظر گرفته شده است.

حرکت سریع فک باعث می شود برای قطعاتی با ضخامت متفاوت، نیازی به چرخاندن طولانی پیچ وجود نداشته باشد. فشار نهایی باید متناسب با ابعاد و استحکام بسته بندی چیپ تنظیم شود تا قطعه بدون لقی نگه داشته شود.

ساختار سه محور هماهنگ

مکانیزم داخلی KJ-04 از ساختار حرکتی سه محور استفاده می کند. این طراحی، حرکت صفحه فشار را در مسیر مستقیم نگه می دارد و کمک می کند نیروی نگهدارنده روی موقعیت انتخاب شده متمرکز شود.

دو شیار عمودی روی صفحه اصلی، فضای حرکت اجزای داخلی را فراهم می کنند. پیچ ها و قطعات مکانیکی نیز روی بخش جلویی دستگاه قرار گرفته اند تا دسترسی برای تنظیم و کنترل گیره ساده باشد.

صفحه سنگ مصنوعی مقاوم به حرارت

صفحه اصلی دستگاه از سنگ مصنوعی ساخته شده و مقاومت حرارتی آن تا ۵۰۰ درجه سانتی گراد اعلام شده است. این جنس برای کارهای مرتبط با برداشتن چسب و آماده سازی چیپ مناسب است و در برابر حرارت فرایندهای معمول تعمیرات چیپ پایداری بیشتری نسبت به صفحات پلاستیکی دارد.

در گروه گیره ها و جدا کننده تعمیرات موبایل، KJ-04 برای نگهداری CPU و حافظه طراحی شده است و انتخاب آن زمانی منطقی است که تعمیرکار روی خود چیپ جداشده کار می کند، نه روی یک مادربرد کامل.

مزایای گیره فشاری جی تی ایکس KJ-04

• آزادسازی و قفل سریع فک نگهدارنده
• امکان تنظیم ارتفاع فک با پیچ بالایی
• ساختار سه محور برای حرکت هماهنگ صفحه فشار
• صفحه سنگ مصنوعی مقاوم به حرارت
• تحمل دما تا ۵۰۰ درجه سانتی گراد
• مناسب نگهداری انواع چیپ های سازگار
• کمک به ثابت ماندن قطعه هنگام چسب برداری
• قابل استفاده هنگام تمیزکاری و آماده سازی چیپ
• ابعاد جمع و جور برای قرارگیری روی میز تعمیر
• وزن ۴۳۰ گرم برای حفظ تعادل ابزار هنگام کار

کاربرد گیره آی سی JTX KJ-04

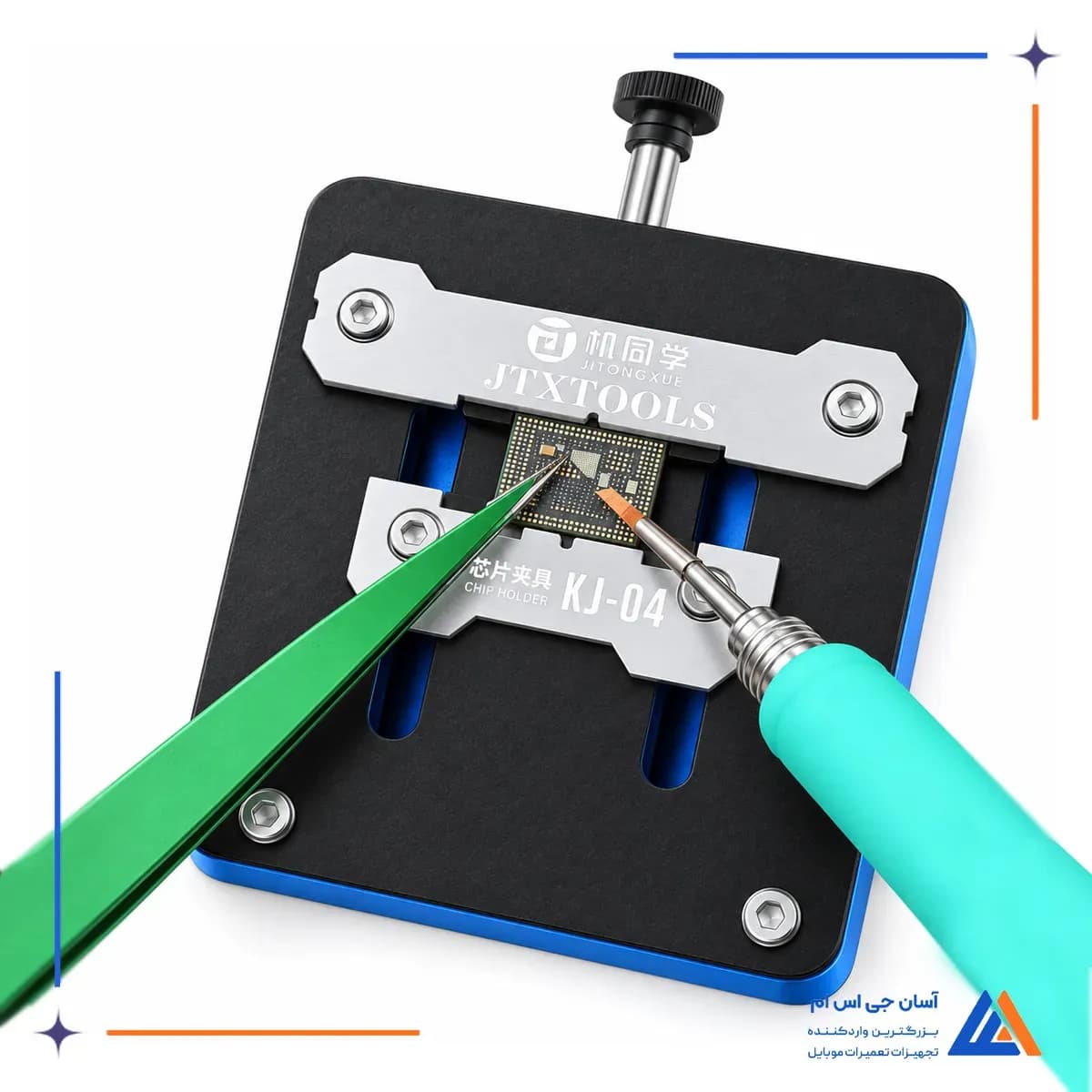

این گیره برای ثابت کردن CPU، EMMC، NAND، RAM و سایر چیپ های BGA سازگار هنگام برداشتن چسب، تمیز کردن لبه ها، آماده سازی پایه ها و انجام مراحل ریبال استفاده می شود. تعمیرکار می تواند ارتفاع فک را براساس ضخامت قطعه تنظیم کند و سپس چیپ را در موقعیت مناسب نگه دارد.

KJ-04 برای نگهداری قطعات جداشده طراحی شده است. برای ثابت کردن مادربرد کامل یا انجام تعمیر روی PCB بزرگ باید از گیره بردی استفاده شود که ابعاد و ساختار آن با برد مورد نظر هماهنگ باشد
