تستر دیجیتال جریان و مولتی متر چندکاره جی تی ایکس A9
ناموجود
معرفی محصول

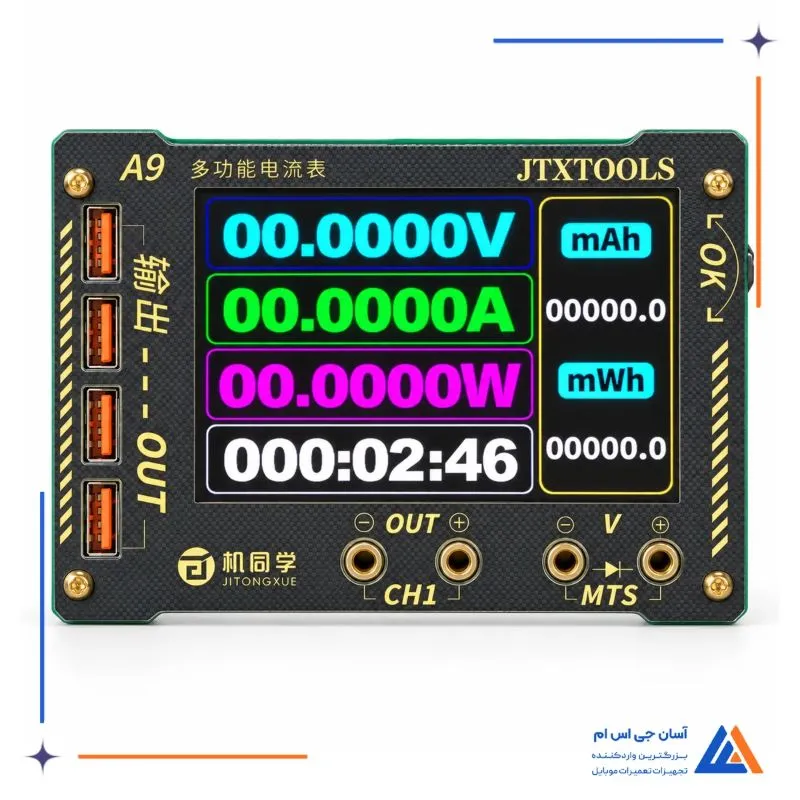

تستر دیجیتال جریان و مولتی متر Jtx A9 یک دستگاه اندازه گیری چندکاره برای مشاهده تغییرات ولتاژ و جریان، نمایش منحنی، بررسی دیود و تحلیل مصرف تجهیزات الکترونیکی است. نمایش همزمان داده های عددی و نموداری، بررسی رفتار مدار را هنگام عیب یابی ساده تر می کند.
این دستگاه برای تعمیرکاران موبایل، بردهای الکترونیکی و تجهیزات دیجیتال طراحی شده است. JTX A9 در میان تستر های تعمیراتی، بیشتر بر تحلیل جریان و ولتاژ، ثبت تغییرات لحظه ای و مشاهده شکل موج تمرکز دارد و جایگزین کامل اسیلوسکوپ آزمایشگاهی نیست.
مشخصات و امکانات تستر دیجیتال جریان و مولتی متر Jtxtools A9
- برند: جی تی ایکس
- نوع محصول: مولتی متر و تستر شکل موج
- محدوده اندازه گیری ولتاژ ورودی: 0 تا 36 ولت
- محدوده اندازه گیری جریان: 0 تا 8 آمپر
- وضوح اندازه گیری ولتاژ: 1 میلی ولت
- وضوح اندازه گیری جریان: 0.1 میلی آمپر
- دقت نمایش جریان: 0.5 میلی آمپر
- محدوده تست دیود: 0 تا 2.8 ولت
- زمان پاسخ اسکن دیود: 0.01 ثانیه
- ولتاژ حفاظتی: کمتر از 60 ولت
- جریان حفاظتی: کمتر از 15 آمپر
- ورودی تغذیه دستگاه: 5 ولت و 2 آمپر
- اندازه نمایشگر: 4 اینچ
- نوع نمایشگر: IPS رنگی
- وضوح نمایشگر: 320 × 480 پیکسل
- روشنایی نمایشگر: 500 نیت
- پورت های ورودی : Type-c، USB
- حالت های نمایش: عقربه ای، منحنی و دیجیتال
- قابلیت نمایش شکل موج ولتاژ و جریان
- قابلیت توقف نمایش شکل موج
- قابلیت ثبت تغییرات لحظه ای ولتاژ

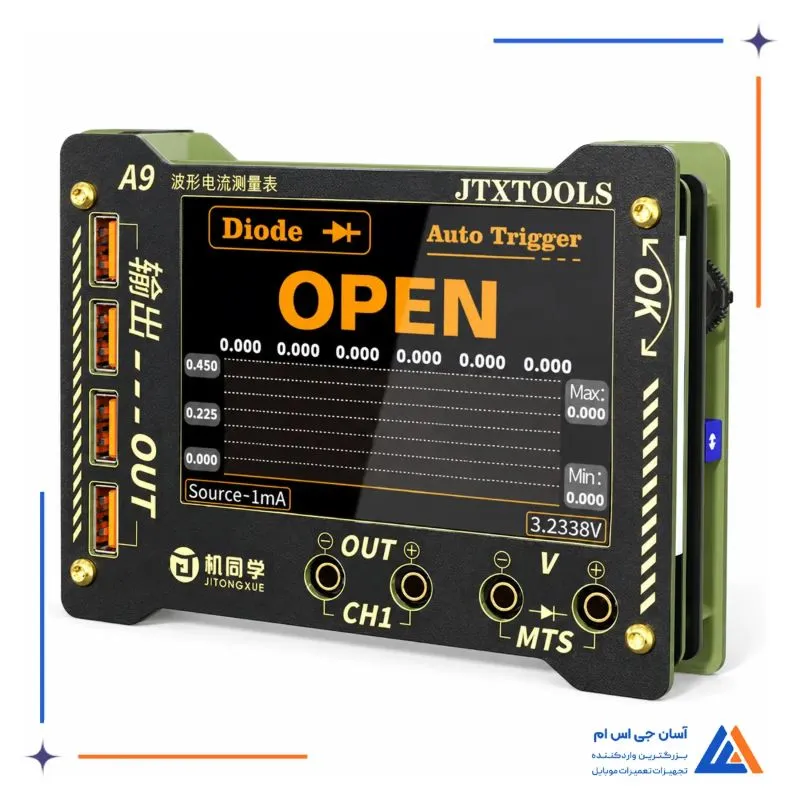

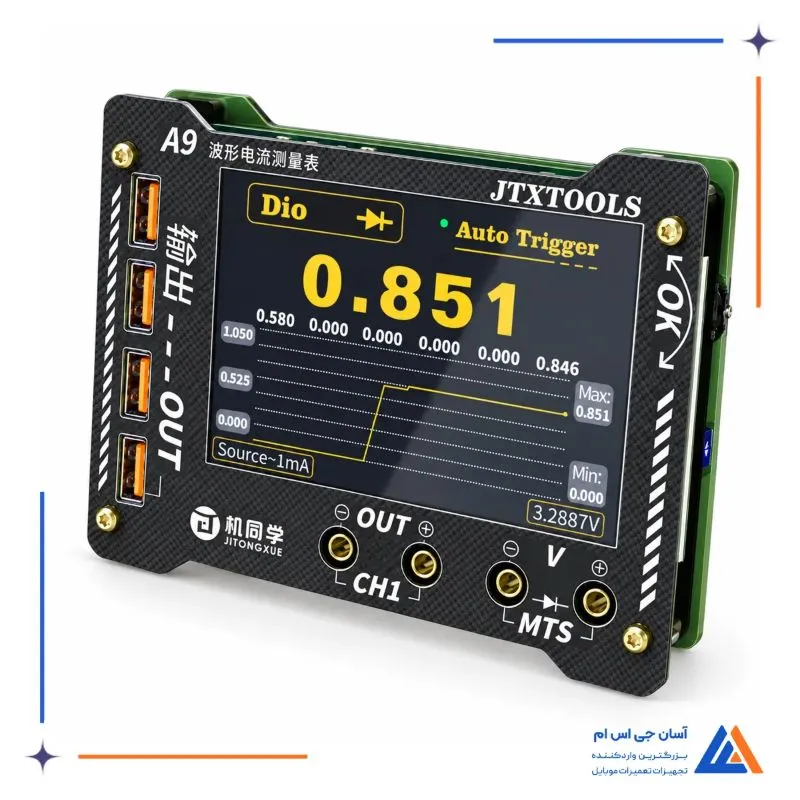

- قابلیت تست سریع دیود
- قابلیت محاسبه توان شارژ

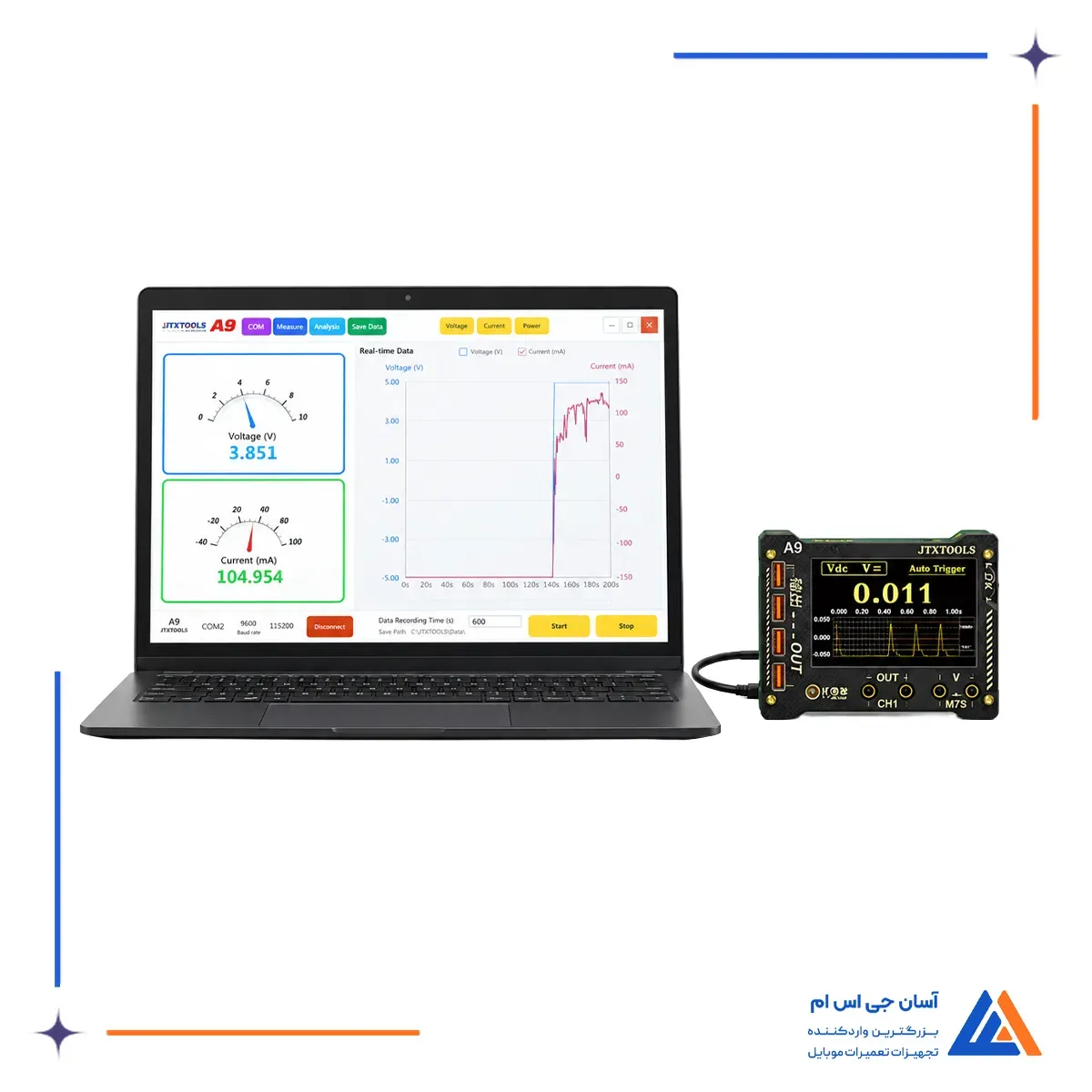

- قابلیت اتصال به رایانه
- قابلیت ارتقای نرم افزار دستگاه
- دارای هشدار اتصال کوتاه
- دارای هشدار ولتاژ بالا
بررسی تستر دیجیتال جریان و مولتی متر Jtxtools A9
JTX A9 برای مشاهده تغییرات ولتاژ و جریان در لحظه ساخته شده است. تعمیرکار می تواند علاوه بر مقدار عددی، روند تغییرات را به صورت منحنی روی نمایشگر مشاهده کند. این ویژگی هنگام بررسی جریان کشی برد، تغییرات مصرف در زمان روشن شدن دستگاه و پیدا کردن رفتار غیرعادی مدار کاربرد دارد.
این محصول در گروه ابزار تعمیرات سخت افزاری قرار می گیرد و برای عیب یابی برد موبایل، باتری، شارژر و مدارهای الکترونیکی قابل استفاده است. نمایشگر رنگی دستگاه باعث می شود داده های عددی، منحنی و وضعیت اتصالات با وضوح بیشتری دیده شوند.
حالت نمایش عقربه ای، منحنی و دیجیتال
حالت دیجیتال مقدار اندازه گیری شده را به صورت عددی نمایش می دهد. حالت منحنی برای مشاهده تغییرات ولتاژ یا جریان در طول زمان کاربرد دارد و حالت عقربه ای، جهت و شدت تغییرات را به شکل سریع تری نشان می دهد.
انتخاب حالت نمایش به نوع عیب یابی بستگی دارد. برای خواندن مقدار ثابت، حالت دیجیتال مناسب تر است؛ اما برای دنبال کردن تغییرات سریع جریان یا ولتاژ، حالت منحنی اطلاعات کاربردی تری ارائه می دهد.
مشاهده شکل موج
حالت Waveform تغییرات جریان یا ولتاژ را به صورت منحنی نمایش می دهد. این قابلیت برای بررسی جریان کشی لحظه ای، نوسان مصرف و تغییر وضعیت مدار هنگام روشن شدن یا اجرای بخش های مختلف دستگاه کاربرد دارد.
نمایش شکل موج در تستر دیجیتال جریان و مولتی متر جی تی ایکس A9 برای عیب یابی سریع تعمیراتی طراحی شده است. برای تحلیل سیگنال های فرکانس بالا و اندازه گیری های تخصصی، باید از اسیلوسکوپ متناسب با پهنای باند مورد نیاز استفاده شود.
مزایای تستر دیجیتال جریان و مولتی متر Jtx A9
- نمایش همزمان مقادیر عددی و شکل موج
- اندازه گیری ولتاژ تا 36 ولت
- اندازه گیری جریان تا 8 آمپر
- اسکن دیود با پاسخ 0.01 ثانیه
- دارای سه حالت نمایش
- نمایشگر رنگی 4 اینچ
- قابلیت محاسبه توان شارژ
- نمایش زمان و ظرفیت شارژ
- قابلیت اتصال به رایانه
- امکان ارتقای نرم افزار دستگاه
- دارای هشدار اتصال کوتاه
- دارای هشدار ولتاژ بالا
- برخورداری از درگاه های متعدد برای اتصال تجهیزات
- مناسب بررسی تغییرات لحظه ای جریان و ولتاژ
کاربرد تستر دیجیتال جریان و مولتی متر Jtx A9
- بررسی جریان کشی مادربرد موبایل
- مشاهده تغییرات ولتاژ مدار
- نمایش منحنی جریان هنگام روشن شدن برد
- تست سریع دیود و مسیرهای برد
- بررسی مدار باز
- اندازه گیری توان شارژ
- بررسی عملکرد شارژر و کابل
- نمایش اطلاعات اندازه گیری روی رایانه
- مقایسه تغییرات مصرف در مراحل مختلف عیب یابی
- استفاده در تعمیرات موبایل و بردهای الکترونیک
