فیکسچر لنز دوربین کگوان

فیکسچر لنز دوربین KEGUAN یک مجموعه قالب جایگذاری برای تنظیم موقعیت فیلتر بلولایت هنگام تعویض فیلتر نور آبی ماژول دوربین آیفون است. این ابزار به قرارگیری فیلتر جدید در موقعیت مناسب کمک می کند و احتمال نصب خارج از مرکز را کاهش می دهد. در میان فیکسچر های کگوان برای تعمیر دوربین، این فیکسچر برای مرحله نصب و تنظیم قطعه اپتیکی کاربرد دارد.

هنگام تعویض فیلتر نور آبی دوربین، کوچک بودن سطح اتصال و حساسیت موقعیت فیلتر باعث می شود تنظیم دستی آن دشوار باشد. فیکسچر کگوان با ایجاد تکیه گاه متناسب با ساختار محل نصب، کنترل موقعیت فیلتر را آسان تر می کند. این مجموعه در کنار ابزار تعمیرات سخت افزاری برای تعمیراتی کاربرد دارد که به جایگذاری دقیق قطعات کوچک دوربین نیاز دارند.

مشخصات و امکانات فیکسچر لنز دوربین KEGUAN

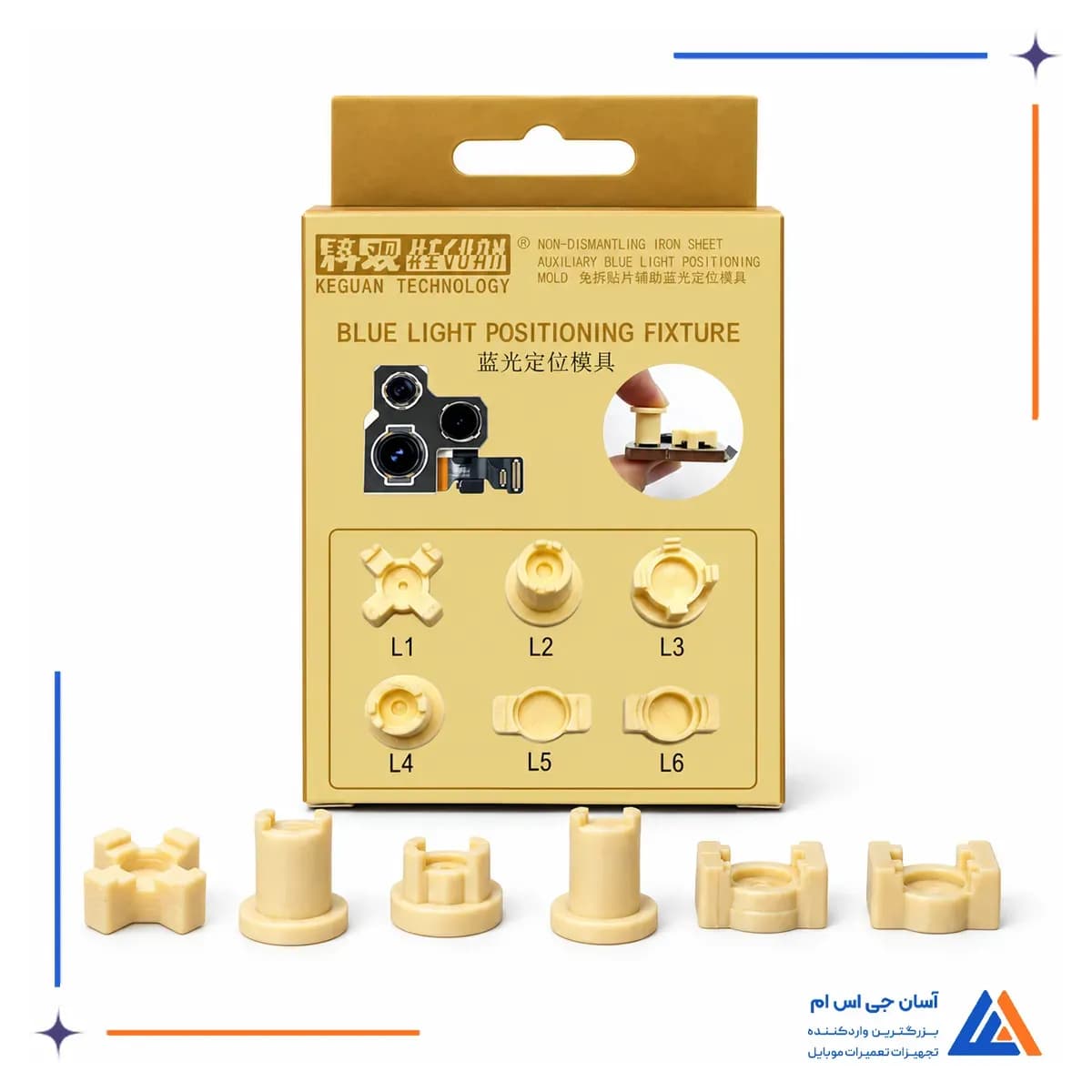

فیکسچر لنز دوربین کگوان به صورت یک ست شامل 6 قالب با شناسه های L1، L2، L3، L4، L5 و L6 عرضه می شود. قالب ها دارای شکل های متفاوت و رنگ طلایی روشن هستند تا متناسب با ساختار بخش مورد نظر از مجموعه دوربین انتخاب شوند. هر 6 قطعه داخل یک بسته واحد قرار دارند و برای کار روی فیلتر بلولایت دوربین آیفون در نظر گرفته شده اند. ابعاد بسته بندی این مجموعه 63 × 83 × 22 میلی متر، وزن محصول 19 گرم و وزن خالص آن 4.6 گرم است.

بررسی فیکسچر لنز دوربین KEGUAN

یکی از ویژگی های فیکسچر لنز دوربین کگوان، امکان جایگذاری فیلتر بلولایت بدون جداسازی ورق فلزی نگهدارنده در ماژول های سازگار است که به کاهش مراحل تعمیر کمک می کند. قالب مناسب با قرارگیری روی بخش مورد نظر از مجموعه دوربین، موقعیت فیلتر جدید را تنظیم کرده و احتمال نصب کج یا خارج از مرکز آن را کاهش می دهد. انتخاب قالب متناسب با ساختار ماژول اهمیت دارد، زیرا استفاده از قالب نامناسب می تواند باعث قرارگیری نادرست فیلتر شود.

پس از تنظیم موقعیت فیلتر بلولایت، می توان از چسب UV سازگار برای تثبیت آن استفاده کرد. چسب در اطراف محل اتصال اعمال شده و با نور فرابنفش کیور می شود تا فیلتر در موقعیت تعیین شده ثابت بماند. این فیکسچر فقط وظیفه تنظیم و نگهداری موقعیت فیلتر را بر عهده دارد و فاقد منبع نور UV است؛ بنابراین برای تثبیت چسب به لامپ UV جداگانه نیاز است. نوع چسب و روش کیور نیز باید با ساختار ماژول دوربین سازگار باشند.

سازگاری قالب های L1 تا L6 با دوربین آیفون

مجموعه قالب های کگوان برای تعمیر فیلتر بلولایت دوربین مدل های مختلف آیفون طراحی شده است. هر قالب با توجه به ساختار ماژول و نوع دوربین، برای مدل های مشخصی کاربرد دارد. سازگاری قالب ها به شرح زیر است:

• قالب L1: آیفون 12 پرو مکس، 13 و 13 مینی، دوربین با بزرگنمایی 1 برابر
• قالب L2: آیفون 12 پرو مکس، دوربین با بزرگنمایی 2.5 برابر
• قالب L3: آیفون 13 پرو، 13 پرو مکس، 14 و 14 پلاس، دوربین با بزرگنمایی 1 برابر
• قالب L4: آیفون 13 پرو، 13 پرو مکس، 14 پرو، 14 پرو مکس و 15 پرو، دوربین با بزرگنمایی 3 برابر
• قالب L5: آیفون 15، 15 پلاس، 16، 16 پلاس، 17 و 17 ایر، دوربین با بزرگنمایی 1 برابر
• قالب L6: آیفون 14 پرو، 14 پرو مکس، 15 پرو، 15 پرو مکس، 16 پرو، 16 پرو مکس، 17 پرو و 17 پرو مکس، دوربین با بزرگنمایی 1 برابر

این فیکسچر در کنار سایر گیره ها و جدا کننده های تعمیرات موبایل برای عملیات ظریف روی مجموعه دوربین کاربرد دارد. سازگاری آن با یک مدل گوشی به معنی قابل استفاده بودن تمام قالب ها روی همه دوربین های همان مدل نیست.

مزایای فیکسچر لنز دوربین کگوان

• کاهش نیاز به تنظیم دستی فیلتر
• کمک به هم مرکز شدن قطعه
• حفظ بهتر موقعیت هنگام اتصال
• کاهش مراحل باز کردن نگهدارنده

کاربردهای فیکسچر لنز دوربین KEGUAN

این مجموعه برای جایگذاری فیلتر بلولایت جدید هنگام تعمیر ماژول دوربین آیفون، تنظیم موقعیت قطعه پیش از تثبیت با چسب و آماده سازی مجموعه دوربین برای مونتاژ مجدد کاربرد دارد. تعمیرکار باید قالب مناسب را با توجه به ساختار قطعه انتخاب کند و از وارد کردن فشار اضافی به بخش اپتیکی خودداری کند.

فیکسچر کگوان یک ابزار مکانیکی برای موقعیت دهی فیلتر است و جایگزین خود فیلتر بلولایت، چسب UV یا تجهیزات بررسی عملکرد دوربین نمی شود. استفاده از آن نیز به تنهایی کیفیت تصویر، فوکوس یا نتیجه نهایی تعمیر را تضمین نمی کند.

آموزش نحوه استفاده از فیکسچر لنز دوربین کگوان

1. انتخاب قالب مناسب: قالب L1 تا L6 متناسب با مدل آیفون و نوع دوربین انتخاب می شود.
2. قرار دادن فیلتر در قالب: فیلتر بلولایت جدید داخل قالب قرار می گیرد تا موقعیت آن تنظیم شود.
3. جایگذاری روی ماژول: قالب همراه فیلتر روی قسمت مورد نظر از مجموعه دوربین قرار می گیرد.
4. اعمال چسب: چسب مخصوص کیور با نور UV در اطراف محل اتصال فیلتر اضافه می شود.
5. تثبیت با نور UV: محل اتصال با استفاده از لامپ فرابنفش کیور می شود.
6. تکمیل تعویض: پس از تثبیت و برداشتن قالب، مجموعه دوربین برای بررسی و مونتاژ آماده است.
