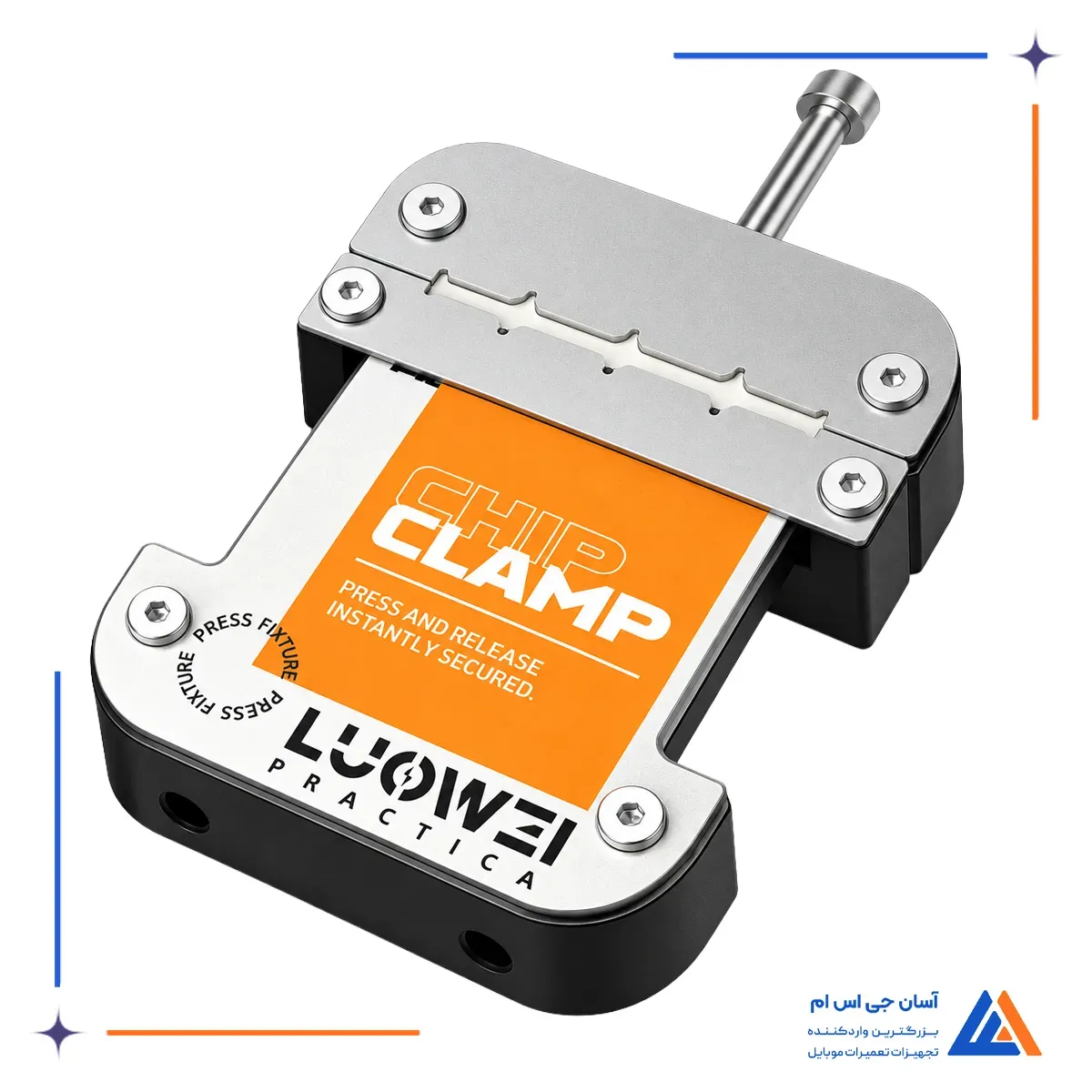

گیره نگهدارنده چیپ و آی سی لووی AP07

گیره نگهدارنده چیپ و آی سی LUOWEI AP07 برای ثابت نگه داشتن قطعات کوچک هنگام برداشتن چسب، تمیز کردن قلع و انجام لحیم کاری طراحی شده است. مکانیزم فشاری این محصول، فرایند قرار دادن و مهار چیپ را سریع تر می کند و نیاز به تنظیم پیوسته پیچ گیره را کاهش می دهد.

ساختار دو فنره AP07 نیروی نگهدارنده را میان فک ها توزیع می کند. طراحی شیارهای متعدد روی فک نیز امکان قرار دادن چیپ هایی با فرم و ابعاد مختلف را فراهم می سازد تا قطعه هنگام کار از موقعیت تعیین شده خارج نشود.

مشخصات و امکانات گیره نگهدارنده آی سی LUOWEI AP07

• نوع محصول: گیره چیپ و آی سی
• نوع مکانیزم: قفل فشاری
• ساختار قفل: دو فنره
• روش تثبیت: فشار برای قفل شدن
• نیروی نگهدارنده: قابل تنظیم
• طراحی فک: چند شیار
• جنس بدنه: آلیاژ آلومینیوم
• قابلیت موقعیت دهی چیپ
• جلوگیری از لغزش چیپ
• قفل سریع با فشار دادن اهرم
• ابعاد محصول: 58 × 66 × 16 میلی متر

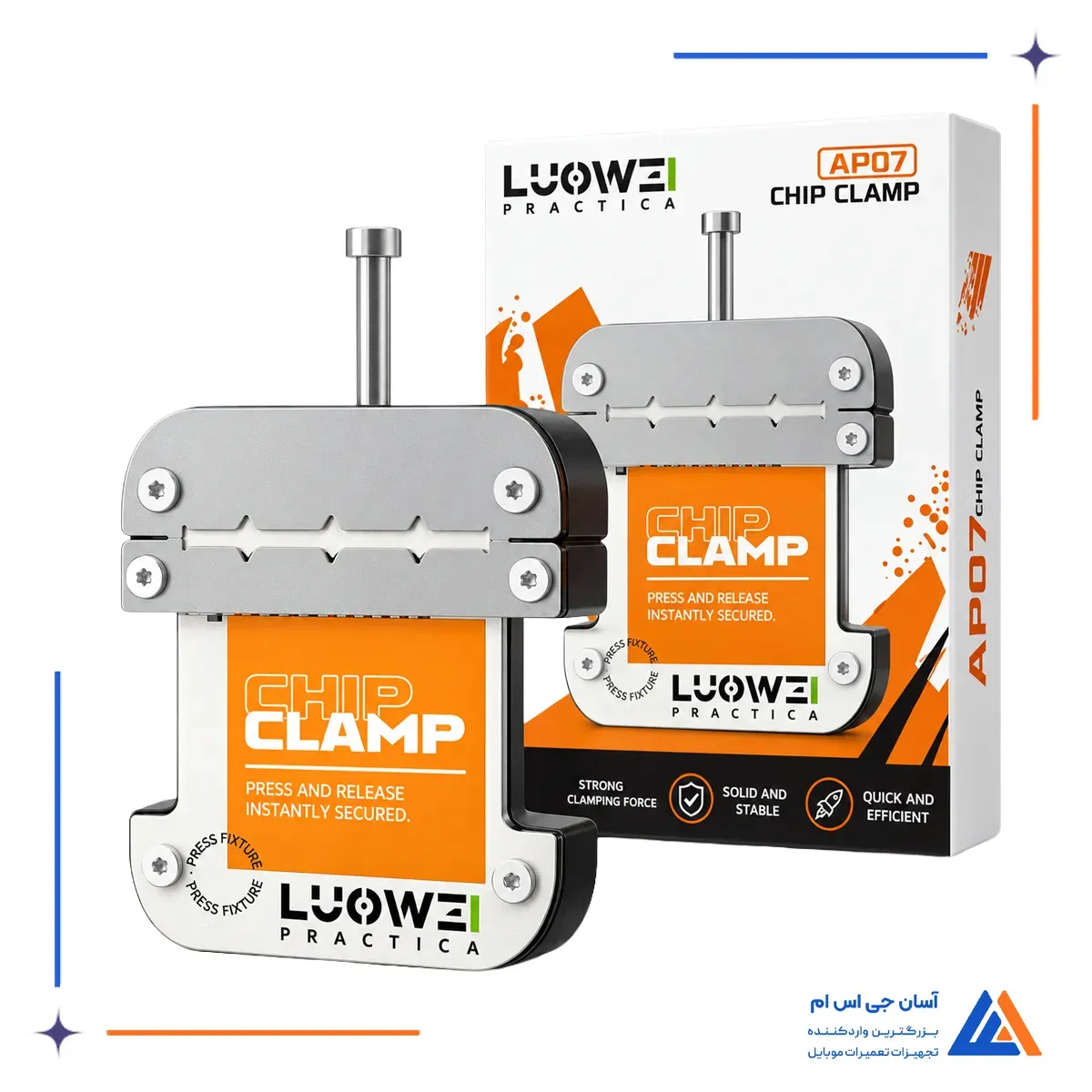

• ابعاد بسته بندی: 69 × 109 × 23 میلی متر
• قطر میله تنظیم: 7 میلی متر
• وزن خالص: ۱۴۷ گرم
• وزن با بسته بندی: ۱۸۵ گرم

بررسی گیره چیپ و آی سی لووی AP07

حرکت کردن چیپ هنگام برداشتن چسب یا تمیز کردن باقی مانده قلع می تواند کنترل تیغ، هویه یا ابزار تمیزکاری را دشوار کند. گیره آی سی AP07 قطعه را میان فک های خود نگه می دارد تا سطح و لبه های چیپ برای ادامه تعمیر در دسترس باقی بمانند.

برای قفل کردن قطعه، مکانیزم فشاری بالای گیره استفاده می شود. این ساختار در مقایسه با گیره هایی که برای هر قطعه به چرخاندن چندباره پیچ نیاز دارند، زمان آماده سازی را کاهش می دهد و تعویض متوالی چیپ ها را آسان تر می کند.

این محصول در گروه ابزار تعمیرات سخت افزاری قرار می گیرد و برای فرایندهایی ساخته شده است که به ثابت ماندن یک چیپ مجزا هنگام تعمیر، تمیزکاری یا آماده سازی نیاز دارند.

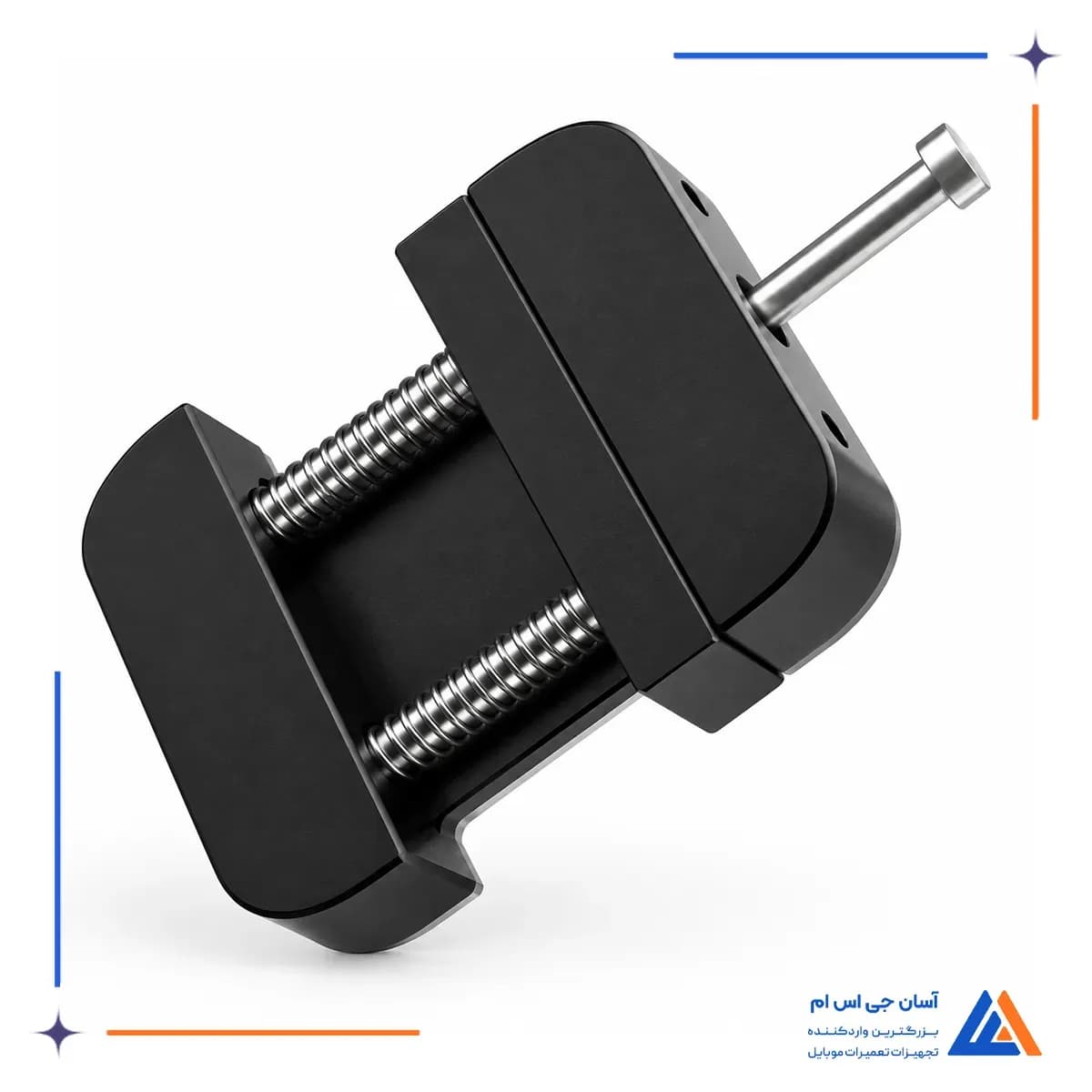

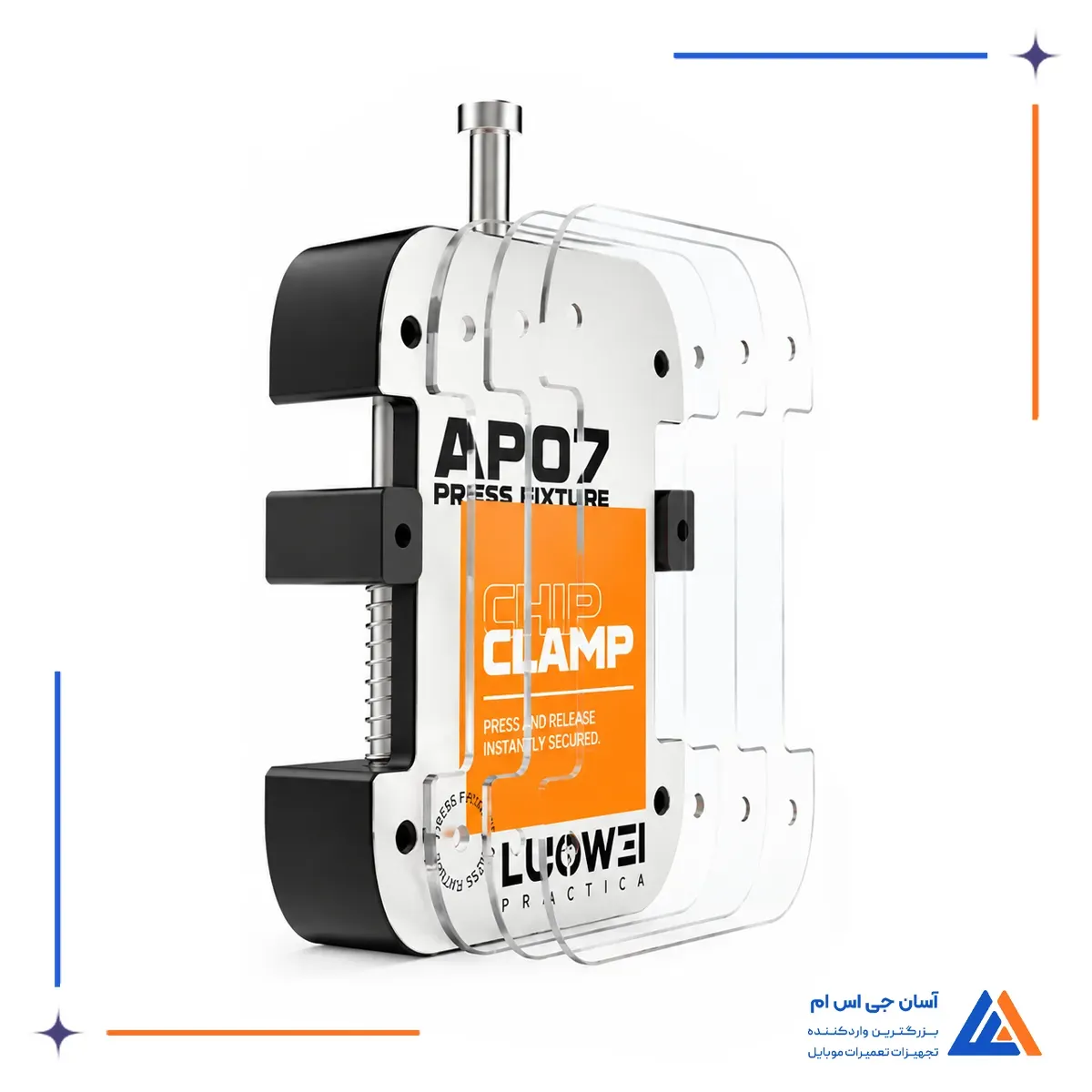

ساختار قفل سریع دو فنره

دو فنر داخلی در مکانیزم قفل  گیره چیپ و آی سی لووی AP07 به توزیع یکنواخت تر نیروی نگهدارنده کمک می کنند. این ساختار امکان قفل شدن سریع فک را فراهم می سازد و از حرکت ناخواسته چیپ در زمان کار جلوگیری می کند.

نیروی قفل باید متناسب با ابعاد و استحکام قطعه تنظیم شود. نقاط تماس فک نیز باید روی قسمت مقاوم چیپ قرار بگیرند تا به پایه ها، اتصالات و بخش های حساس آن فشار وارد نشود.

برداشتن چسب و تمیز کردن قلع

هنگام پاک کردن چسب اطراف چیپ، ثابت ماندن قطعه باعث می شود حرکت ابزار با کنترل بیشتری انجام شود. گیره نگهدارنده آی سی Luowei AP07 از لغزش چیپ روی میز جلوگیری می کند و دسترسی به لبه های قطعه را باز نگه می دارد.

در میان گیره های تعمیرات موبایل، AP07 برای نگهداری خود چیپ طراحی شده است و جایگزین گیره مادربرد یا نگهدارنده کامل برد نیست.

مزایای گیره چیپ و آی سی لووی AP07

• قفل شدن سریع با فشار مکانیزم بالایی
• برخورداری از ساختار دو فنره
• کاهش حرکت و لغزش چیپ هنگام کار
• نیروی قفل قابل تنظیم
• مناسب فرم های مختلف بسته بندی چیپ
• دسترسی مناسب به سطح و لبه های قطعه
• کاهش مراحل تنظیم گیره
• مناسب تعویض متوالی چیپ ها
• قابل استفاده زیر لوپ
• مناسب تمیزکاری چسب و قلع
• قابل استفاده هنگام لحیم کاری چیپ

کاربرد گیره چیپ و آی سی لووی AP07

• ثابت نگه داشتن چیپ هنگام برداشتن چسب
• نگهداری آی سی هنگام تمیز کردن باقی مانده قلع
• مهار چیپ هنگام لحیم کاری
• آماده سازی آی سی پیش از ریبال
• بررسی سطح، پایه ها و لبه های چیپ
• ثابت کردن قطعات کوچک خارج شده از برد

آموزش استفاده از گیره آی سی LUOWEI AP07 Chip Clamp

گیره آی سی LUOWEI AP07 برای ثابت نگه داشتن چیپ های الکترونیکی هنگام انجام فرآیندهای تعمیراتی مانند پاک سازی چسب، برداشتن قلع، قلع گذاری و لحیم کاری طراحی شده است. مکانیزم قفل سریع این گیره باعث می شود چیپ بدون جابه جایی در موقعیت مناسب قرار بگیرد و تعمیرکار بتواند با دقت بیشتری عملیات تعمیر را انجام دهد.

مرحله اول: باز کردن گیره

برای باز کردن گیره، میله فلزی قسمت بالایی دستگاه را فشار دهید. با این کار مکانیزم داخلی فعال شده و فک نگهدارنده به صورت خودکار باز می شود.

پس از باز شدن گیره، نوارهای قفل کننده در جای خود قرار می گیرند تا بتوانید چیپ را به راحتی داخل محل مخصوص قرار دهید و نیازی به نگه داشتن دستی گیره نداشته باشید.

مرحله دوم: قرار دادن و قفل کردن چیپ

چیپ مورد نظر را در قسمت مرکزی محل قرارگیری گیره قرار دهید و مطمئن شوید که کاملا تراز شده است.

پس از قرار دادن چیپ، میله فشاری را آزاد کنید تا سیستم قفل خودکار فعال شود. فشار یکنواخت فک ها باعث می شود چیپ بدون جابه جایی، انحراف، تاب برداشتن لبه ها یا آسیب دیدن، در جای خود ثابت باقی بماند.

مرحله سوم: شروع فرآیند تعمیر

پس از ثابت شدن چیپ، می توانید عملیات تعمیر را شروع کنید. گیره LUOWEI AP07 امکان انجام فرآیندهایی مانند پاک کردن چسب زیر چیپ، حذف قلع های باقی مانده، قلع گذاری مجدد و لحیم کاری پایه های آی سی را فراهم می کند.

طراحی پایدار این گیره باعث کاهش لغزش هنگام کار شده و کنترل ابزار را برای تعمیرکار آسان تر می کند. ساختار ساده و مکانیزم قفل سریع آن باعث شده است LUOWEI AP07 برای تعمیرکاران حرفه ای و افرادی که به یک نگهدارنده مطمئن برای تعمیر چیپ نیاز دارند، گزینه ای کاربردی باشد.
