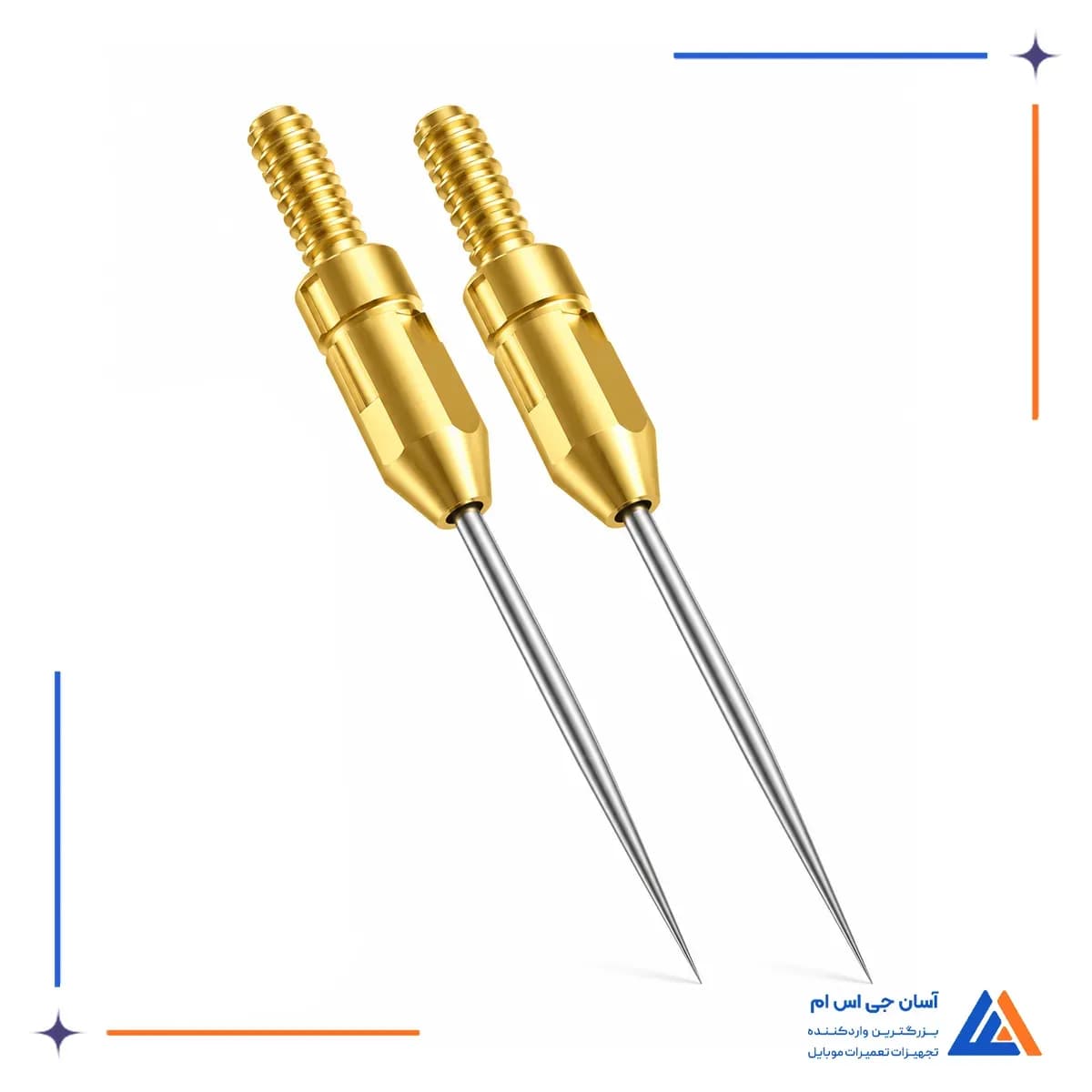

سوزن پراب مولتی متر ماآنت JT-01

سوزن پراب مولتی متر MaAnt JT-01 یک جفت نوک ظریف برای پراب مولتی متر است که برای تماس دقیق با نقاط کوچک و متراکم روی برد، پایه های ظریف قطعات و سیم های نازک استفاده می شود. در میان ابزارهای تعمیرات سخت افزاری موبایل، این نوع سوزن پراب زمانی کاربرد دارد که نوک استاندارد پراب برای دسترسی به نقطه تست بیش از حد بزرگ باشد.

نوک 0.1 میلی متری، ساختار کم مقاومت و اتصال پیچی از ویژگی های مهم JT-01 هستند. این محصول فقط شامل نوک های افزایشی پراب است و نباید با کابل پراب کامل یا خود مولتی متر اشتباه گرفته شود.

مشخصات و امکانات سوزن پراب مولتی متر MaAnt JT-01

• جنس سوزن: آلیاژ فوق رسانا با ساختار فولاد ضد زنگ
• قطر نوک سوزن: 0.1 میلی متر
• ابعاد هر سوزن: 25.5 × 3 × 3 میلی متر

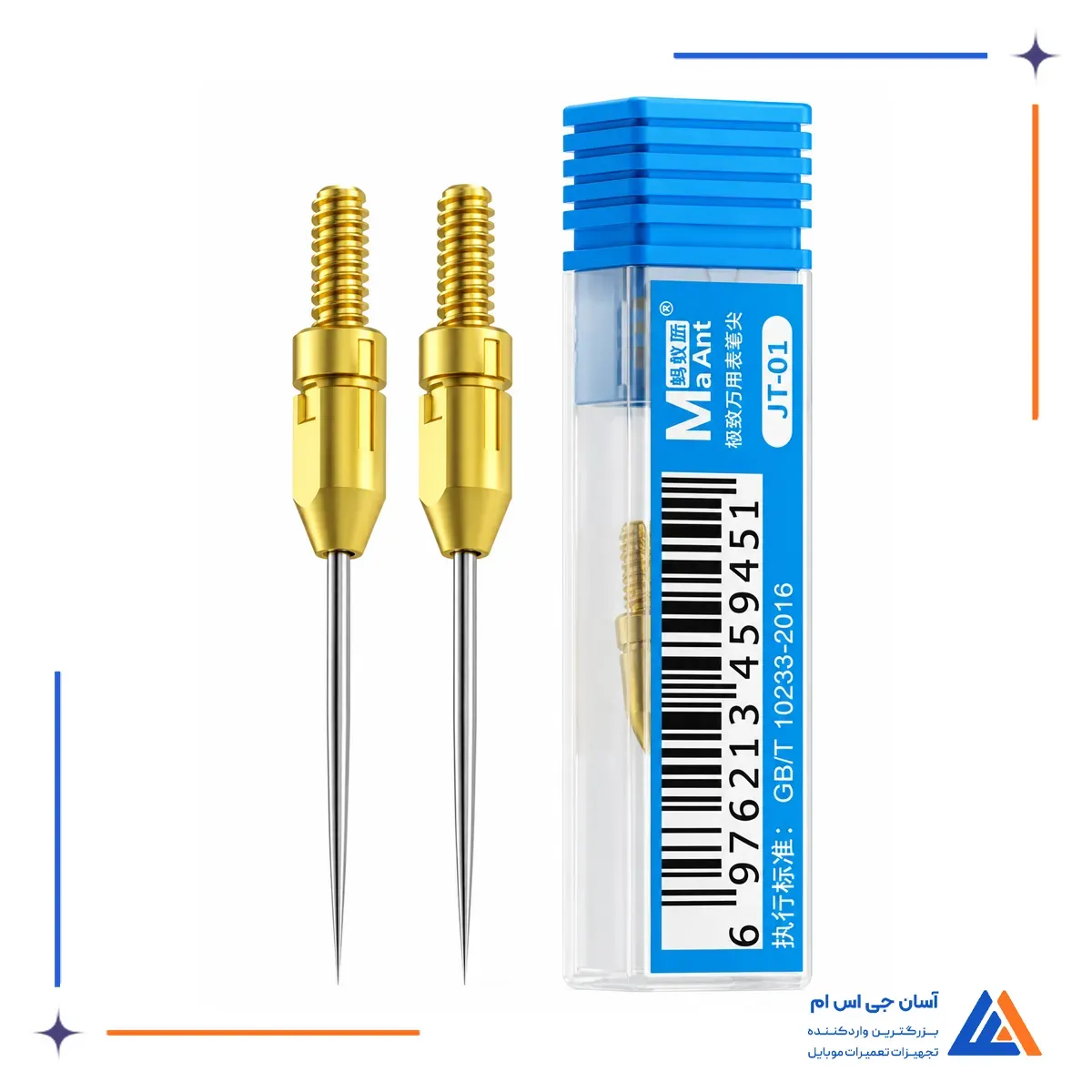

• ابعاد بسته بندی: 58 × 12.5 × 12.5 میلی متر
• وزن محصول: 0.2 گرم
• وزن ناخالص بسته بندی: 4 گرم
• تعداد سوزن داخل بسته: 2 عدد
• نوع اتصال: پیچی
• مقاوم در برابر سایش و خوردگی
• تعداد سوزن داخل بسته: 2 عدد

بررسی MaAnt JT-01

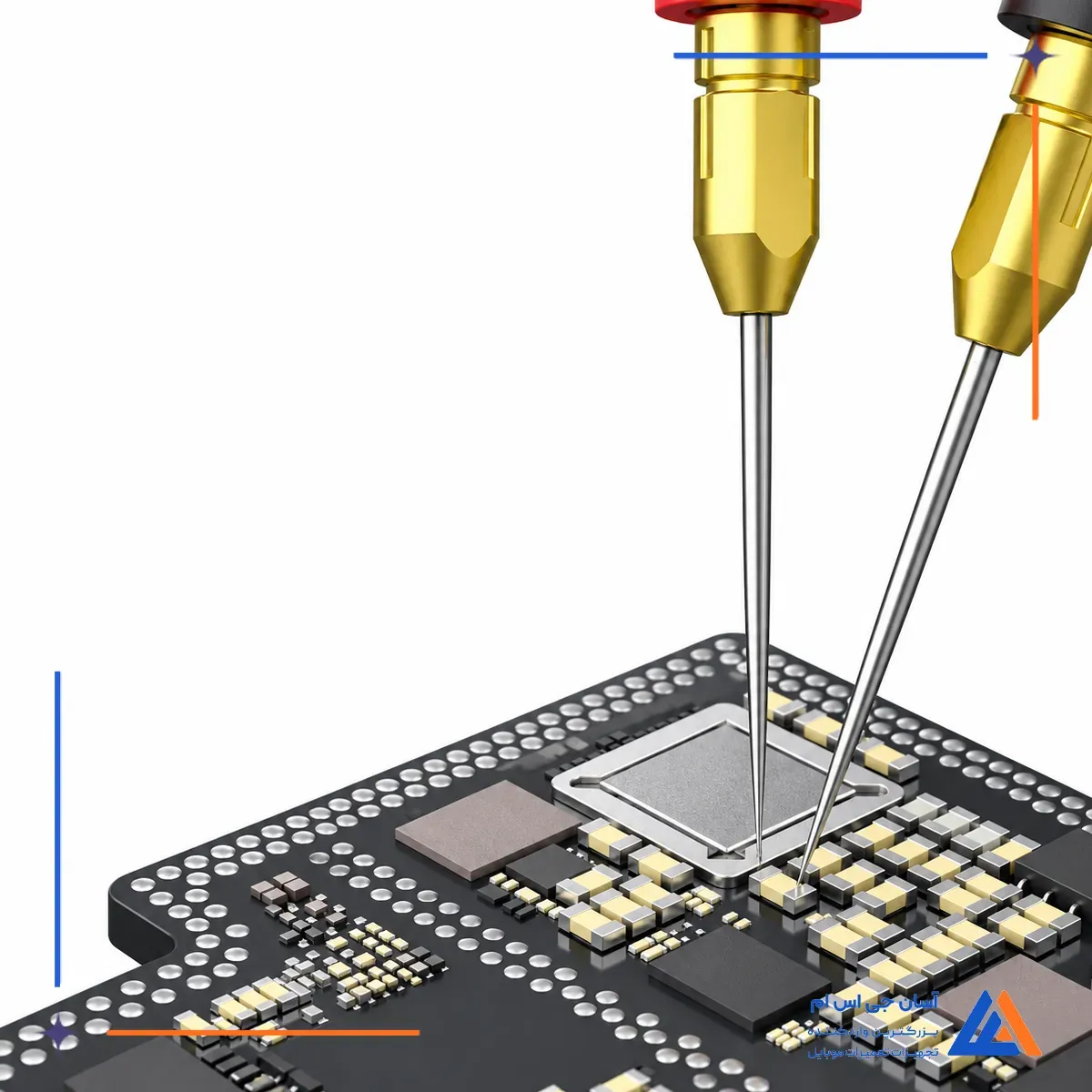

پراب های معمولی مولتی متر ممکن است برای تماس با پایه های کوچک آی سی، قطعات SMD یا نقاط آزمایش فشرده روی برد بیش از اندازه ضخیم باشند. سوزن ماآنت JT-01 با نوک 0.1 میلی متری برای افزایش دقت تماس در چنین نقاطی طراحی شده است.

ساختار باریک سوزن امکان دسترسی به نقاطی را فراهم می کند که تماس دادن نوک استاندارد پراب با آن ها دشوار است. این ویژگی هنگام عیب یابی برد موبایل و مدارهای متراکم، احتمال تماس هم زمان نوک پراب با چند پایه مجاور را کاهش می دهد.

نوک 0.1 میلی متری برای نقاط ریز برد

قطر 0.1 میلی متری نوک برای تماس با پایه های ریز آی سی، قطعات SMD، نقاط تست کوچک و مسیرهای متراکم مناسب است. تیزی نوک همچنین می تواند برای عبور کنترل شده از روکش نازک سیم مورد استفاده قرار گیرد، اما فشار باید محدود باشد تا آسیب اضافی به رشته یا عایق سیم وارد نشود.

ویژگی کم مقاومت محصول به انتقال پایدارتر سیگنال اندازه گیری کمک می کند. با این حال، دقت نهایی همچنان به مولتی متر، کیفیت کابل پراب، سلامت اتصالات و روش صحیح اندازه گیری وابسته است.

مزایای سوزن پراب ماآنت JT-01

• تماس با پایه های ریز و نقاط متراکم برد
• امکان نصب و تعویض سریع روی پراب سازگار
• انتقال مناسب سیگنال اندازه گیری
• مقاومت در برابر سایش و خوردگی
• امکان تجهیز هر دو پراب مولتی متر

کاربردهای سوزن پراب مولتی متر JT-01

این سوزن پراب ماآنت برای اندازه گیری ولتاژ، مقاومت و پیوستگی مدار در نقاط کوچک بردهای الکترونیکی مناسب است. هنگام کار با مولتی متر و اسیلوسکوپ، استفاده از سوزن ظریف JT-01 امکان تماس دقیق تر با نقاطی را فراهم می کند که دسترسی به آنها با نوک های بزرگ تر دشوار است. نوع اندازه گیری و محدوده مجاز نیز باید براساس مشخصات مولتی متر و پراب اصلی تعیین شود.

از JT-01 می توان برای تماس با پایه های ظریف آی سی، قطعات SMD، نقاط تست کوچک، کانکتورهای فشرده و سیم های نازک استفاده کرد. این سوزن در کنار دیگر لوازم جانبی مولتی متر برای ایجاد تماس دقیق با نقاط محدود برد کاربرد دارد و نباید برای خراشیدن برد، بلند کردن قطعه یا اعمال فشار مکانیکی استفاده شود.

سازگاری JT-01 به نوع اتصال و رزوه پراب وابسته است. پیش از نصب، اندازه و ساختار نوک پراب موجود را با اتصال پیچی JT-01 مقایسه کنید. محدودیت های ایمنی مربوط به ولتاژ و جریان نیز باید براساس مشخصات مولتی متر و مجموعه پراب مورد استفاده رعایت شوند.
