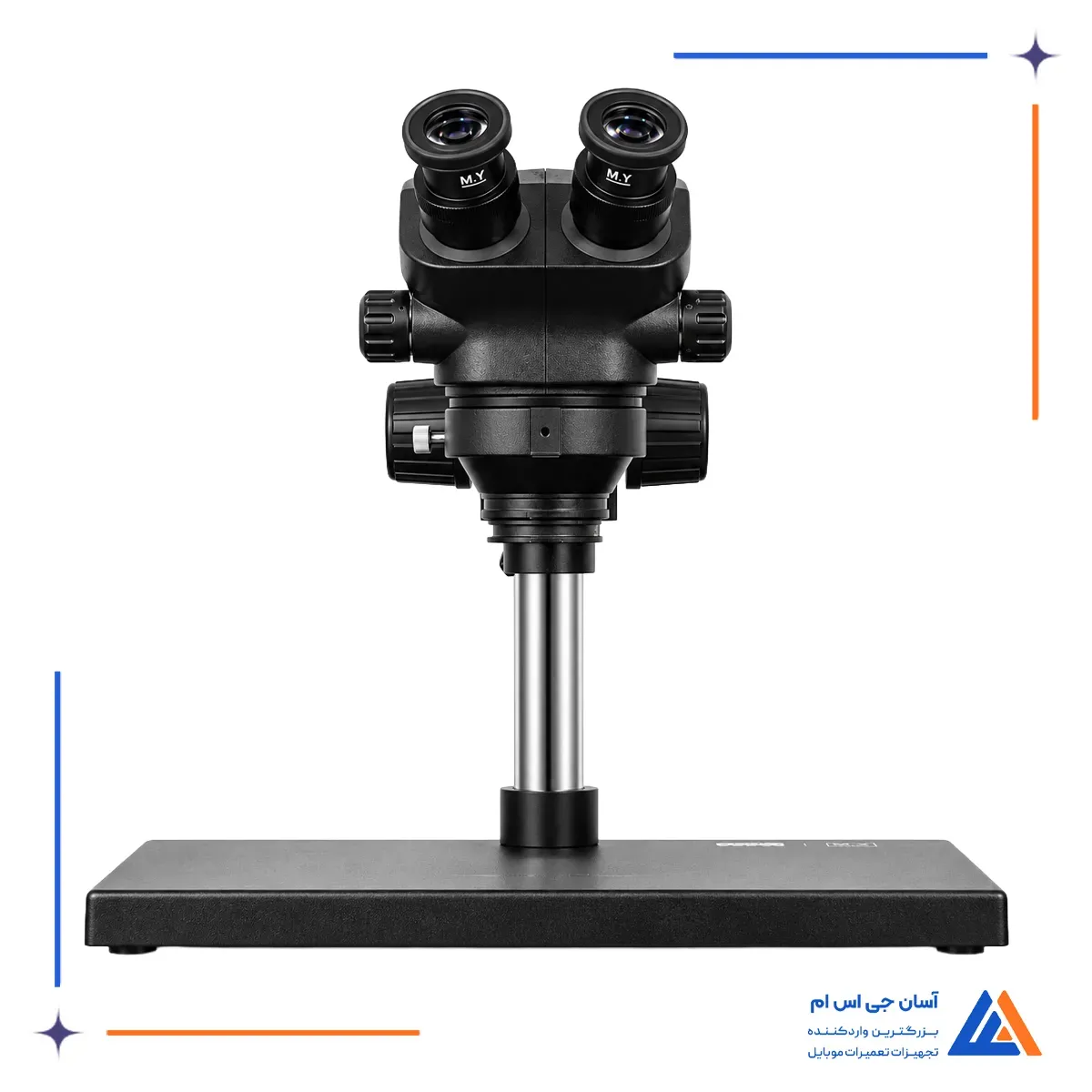

لوپ دو چشم مستر یانگ MY-7050SE

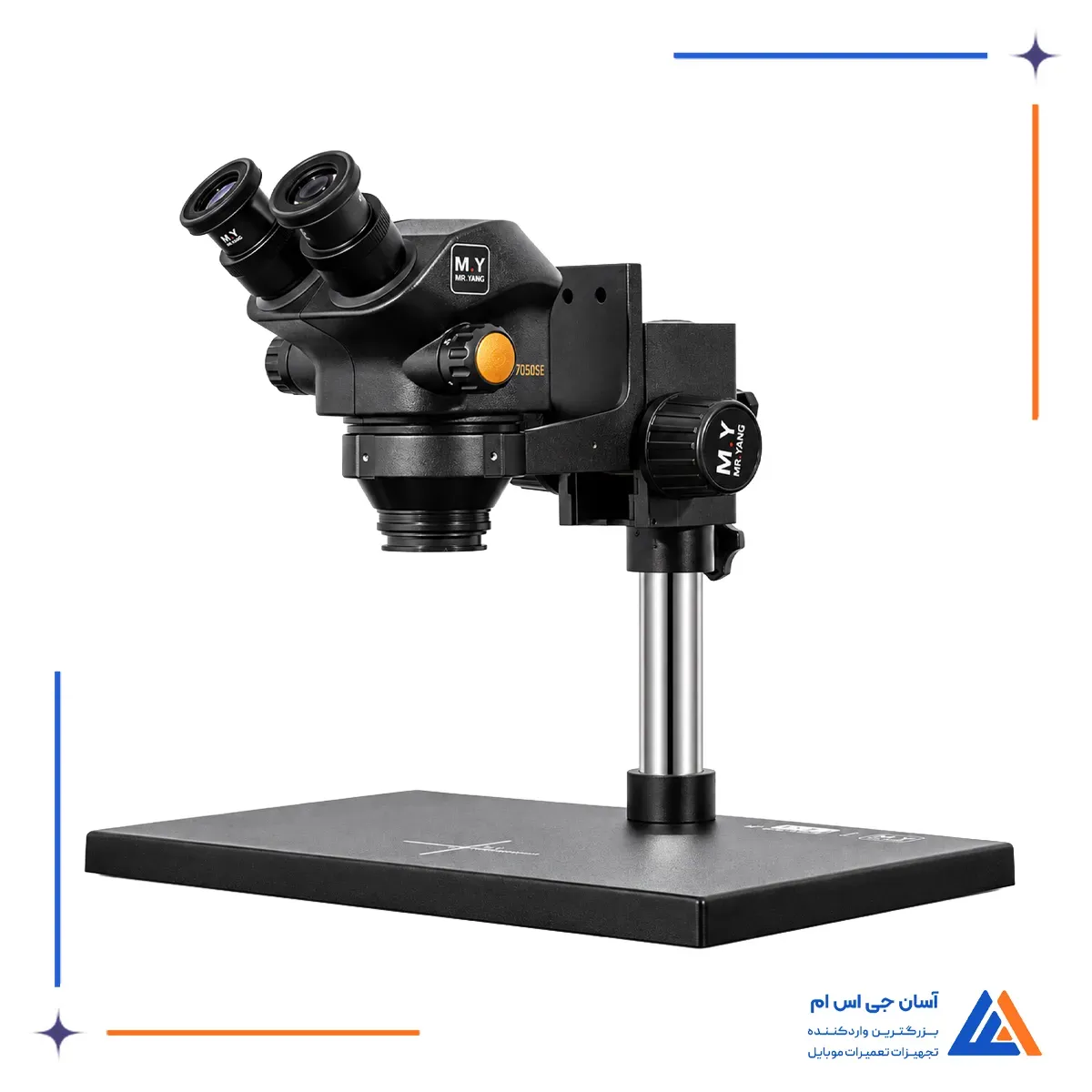

لوپ دو چشم MR.YANG MY-7050SE یک میکروسکوپ استریو با بزرگنمایی پیوسته 7X تا 50X است که برای مشاهده قطعات ریز، بررسی برد و انجام تعمیرات ظریف زیر لوپ طراحی شده است. ساختار دو چشمی دستگاه تصویر سه بعدی مناسبی از سطح برد ایجاد می کند و کنترل عمق را هنگام لحیم کاری، سیم کشی و بررسی پایه قطعات آسان تر می سازد. این محصول یکی از لوپ و میکروسکوپ های مستر یانگ مخصوص میز تعمیرات الکترونیک است.

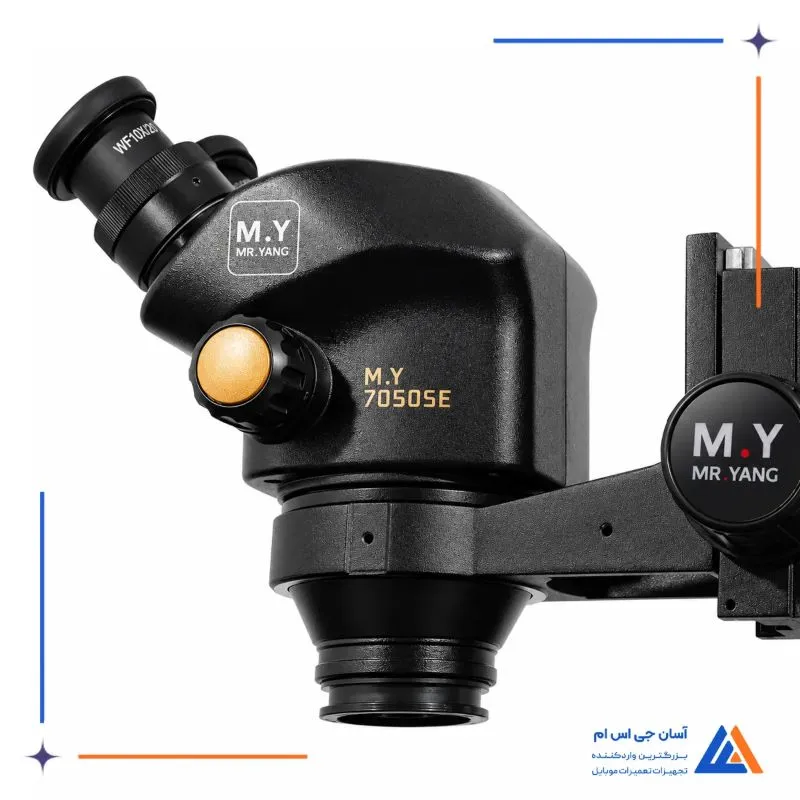

MY-7050SE از چشمی های واید WF10X/23، تنظیم جداگانه دیوپتر و پایه فلزی بزرگ بهره می برد. فاصله کاری استاندارد 100 میلی متر، فضای لازم برای حرکت هویه، پنس و سایر ابزار تعمیرات سخت افزاری گوشی را زیر هد لوپ فراهم می کند. این مدل دو چشمی است و خروجی مجزایی برای نصب دوربین لوپ ندارد.

مشخصات و امکانات لوپ دو چشم MR.YANG MY-7050SE

این لوپ به سیستم زوم اپتیکی پیوسته 7X تا 50X، دو لنز چشمی WF10X/23، تنظیم دیوپتر هر دو چشمی، فاصله کاری استاندارد 100 میلی متر، هد استریو دو چشمی، پیچ تنظیم فوکوس در دو طرف پایه و صفحه کار فلزی بزرگ مجهز است. ساختار اپتیکی استریو برای مشاهده عمق و اختلاف ارتفاع قطعات کاربرد دارد و پایه پهن دستگاه نیز هد را هنگام کار روی برد ثابت نگه می دارد.

بررسی لوپ دو چشم MR.YANG MY-7050SE

بزرگنمایی MY-7050SE به صورت پیوسته تنظیم می شود؛ بنابراین تعمیرکار می تواند بدون تعویض چشمی یا لنز، ابتدا نمای وسیع تری از برد داشته باشد و سپس برای مشاهده پایه آی سی، مسیرهای آسیب دیده یا نقاط لحیم روی جزئیات متمرکز شود. محدوده 7X تا 50X برای بسیاری از مراحل بررسی و تعمیر برد موبایل کاربرد دارد.

در این مدل، تصویر از طریق دو مسیر اپتیکی مجزا به چشم ها می رسد. حاصل این ساختار، تصویر استریو و امکان درک بهتر ارتفاع قطعات، فاصله نوک ابزار تا برد و موقعیت سیم جامپر است. این ویژگی هنگام کارهای ظریف، نسبت به تصویری که فقط روی نمایشگر دیده می شود، کنترل مستقیم تری در اختیار تعمیرکار قرار می دهد.

پایه فلزی بزرگ و تنظیم فوکوس

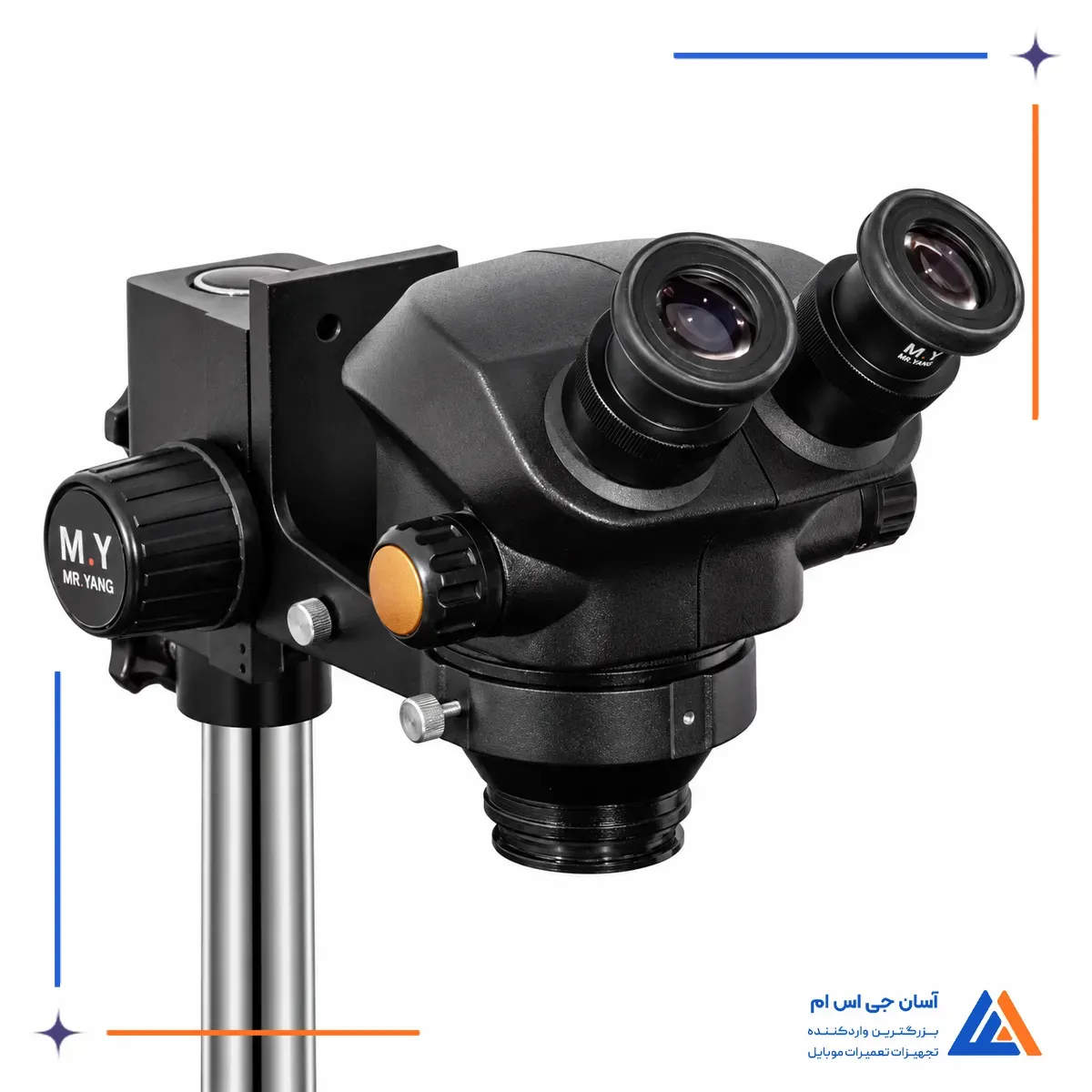

هد لوپ روی ستون عمودی و مجموعه فوکوس نصب شده است. پیچ های جانبی امکان حرکت کنترل شده هد و تنظیم فوکوس روی سطح قطعه را فراهم می کنند. پایه فلزی پهن نیز فضای مناسبی برای قرار دادن برد موبایل، گیره برد یا پد کوچک تعمیرات ایجاد می کند.

وجود سطح کار بزرگ برای تعمیرکارانی مناسب است که علاوه بر برد موبایل، روی برد تبلت، لپ تاپ یا تجهیزات الکترونیکی کوچک نیز کار می کنند. با این حال، ابعاد دقیق پایه در منابع قابل تایید این محصول منتشر نشده و نباید عدد تخمینی برای آن ثبت شود. این محصول در دسته لوپ و میکروسکوپ تعمیرات موبایل قرار می گیرد و برای مشاهده مستقیم قطعات ریز طراحی شده است.

مزایای لوپ دو چشم مستر یانگ MY-7050SE

• بزرگنمایی پیوسته
• تصویر استریو با درک مناسب عمق
• تنظیم دیوپتر هر دو چشمی
• فاصله کاری استاندارد
• پایه فلزی پهن و پایدار
• تنظیم نرم فوکوس از دو طرف
• فضای مناسب برای حرکت ابزار زیر لنز
• مناسب برای کار مستقیم و طولانی روی برد

کاربردهای لوپ دو چشم مستر یانگ MY-7050SE

• بررسی برد و قطعات SMD
• لحیم کاری و لحیم برداری قطعات ریز
• بررسی پایه آی سی و کانکتورها
• سیم کشی و اجرای جامپر روی برد
• کنترل کیفیت اتصالات لحیم
• بررسی خوردگی، شکستگی مسیر و آسیب فیزیکی
• تعمیر برد موبایل، تبلت و تجهیزات الکترونیکی
• مونتاژ و بازرسی قطعات ظریف
