لوپ سه چشم مستر یانگ M.Y-71 ULTRA

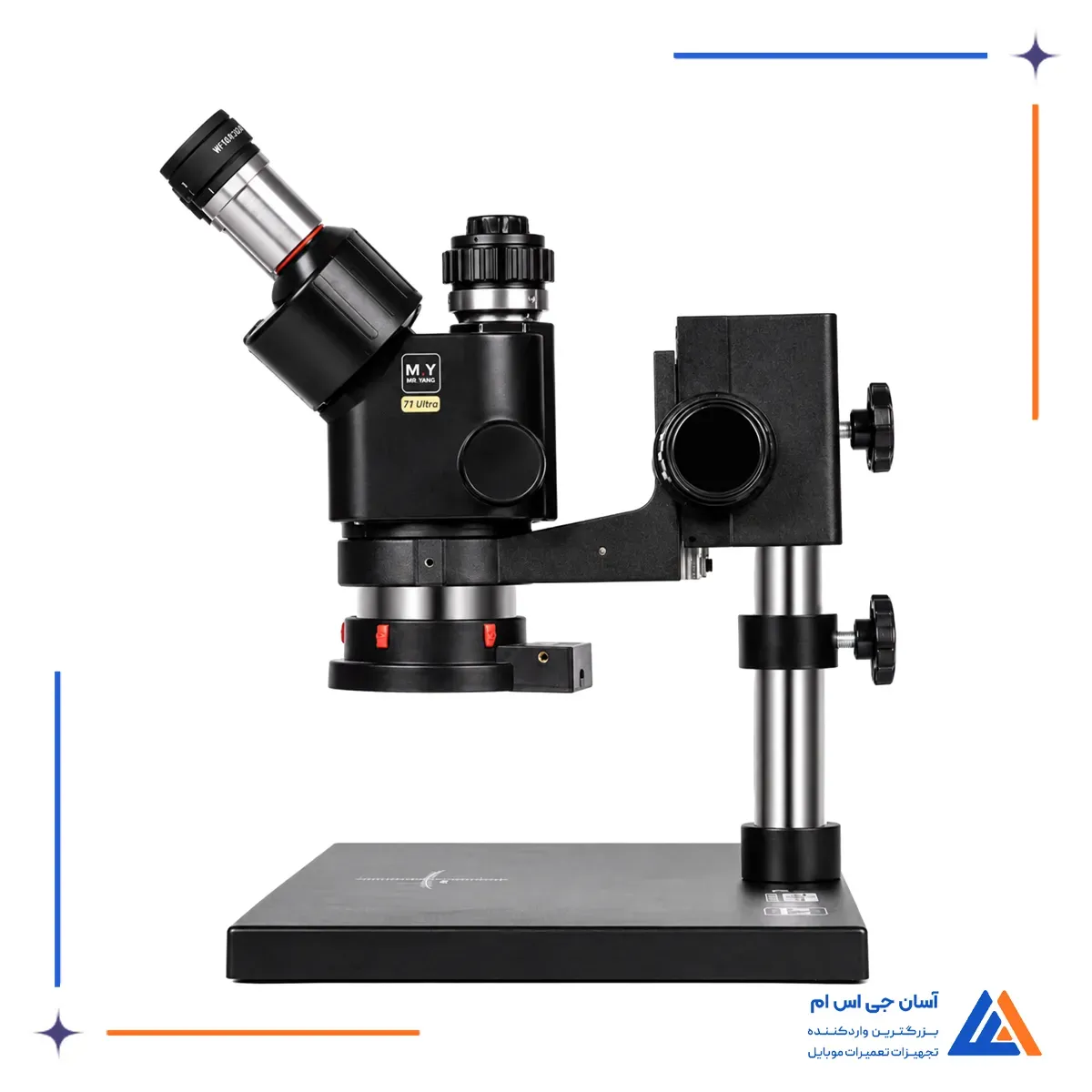

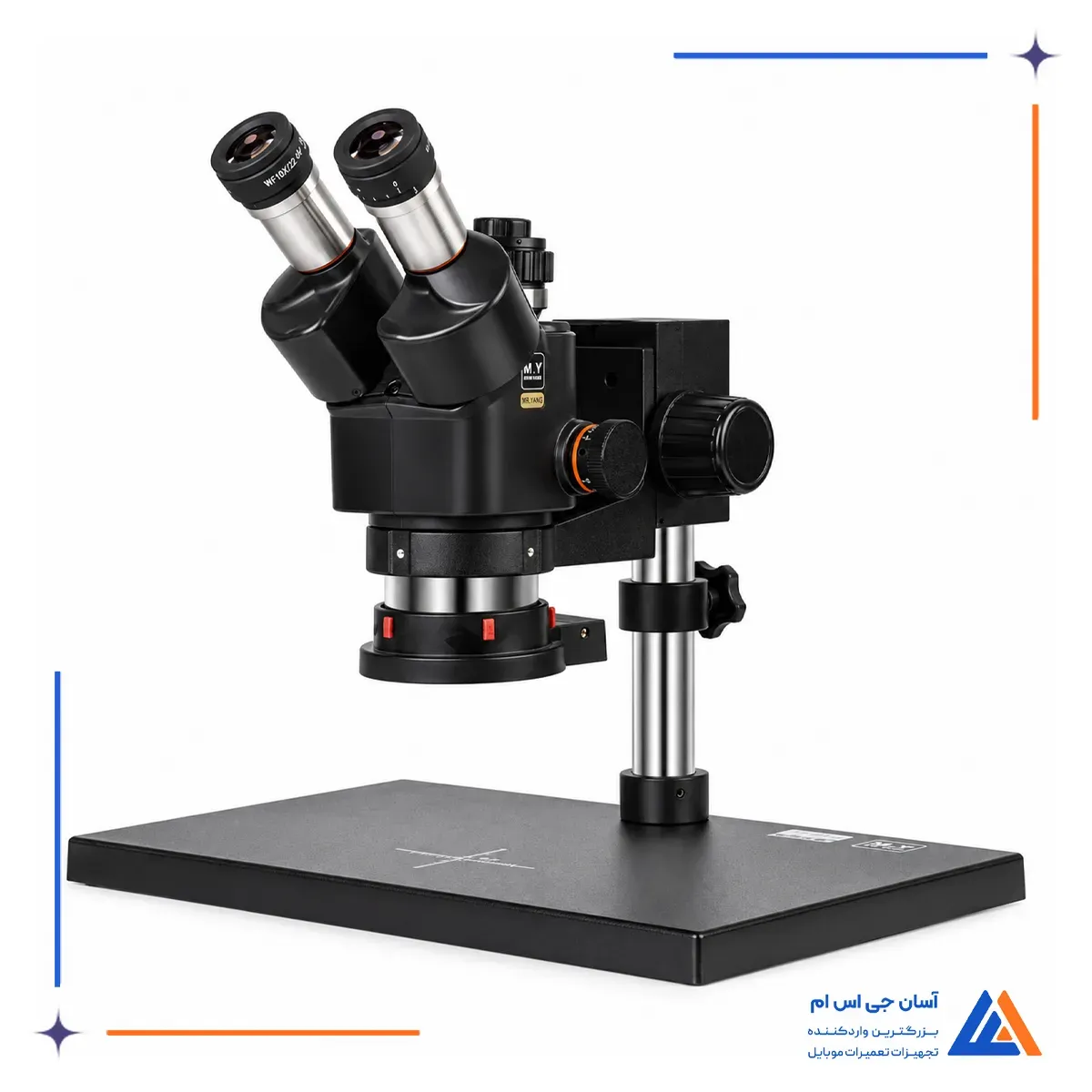

لوپ سه چشم MR.YANG M.Y-71ULTRA یک میکروسکوپ استریو با بزرگنمایی پیوسته است که برای مشاهده قطعات ریز، بررسی برد و انجام تعمیرات دقیق الکترونیکی طراحی شده است. هد سه چشم دستگاه علاوه بر دو چشمی مخصوص مشاهده مستقیم، مسیر جداگانه ای برای اتصال دوربین سازگار دارد و امکان نمایش یا ثبت تصویر محیط تعمیر را فراهم می کند. این محصول در مجموعه لوپ های تعمیرات مستر یانگ برای میزهای تعمیر حرفه ای قرار می گیرد.

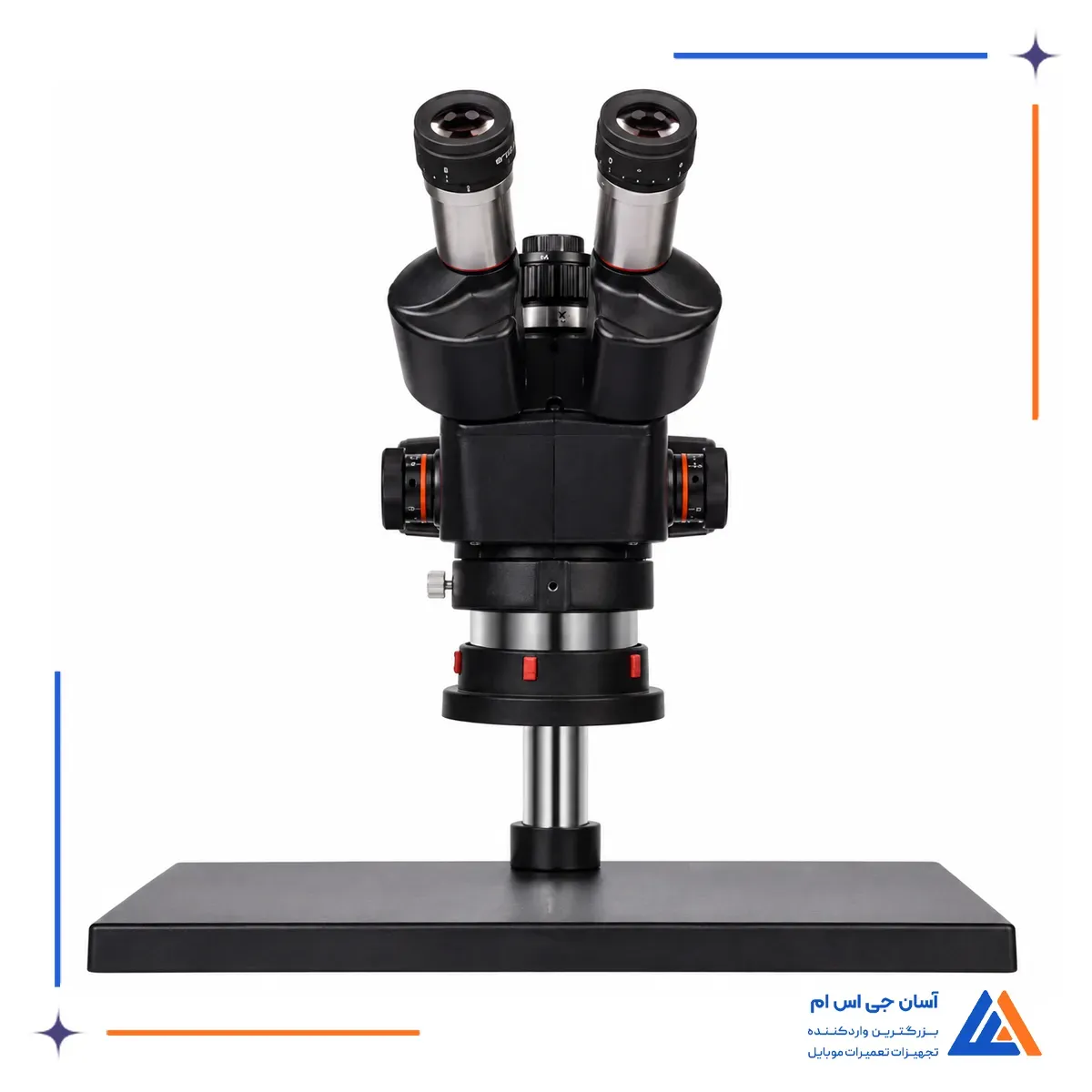

فاصله کاری استاندارد، چرخش 360 درجه، تنظیم فاصله مردمک و پایه فلزی رومیزی، فضای مناسبی برای حرکت پنس، هویه و سیم جامپر زیر لنز ایجاد می کنند. استفاده از این لوپ در کنار سایر ابزارهای تعمیرات سخت افزاری به تعمیرکار اجازه می دهد تصویر اپتیکی را مستقیما مشاهده کند و با نصب دوربین و همسان ساز مناسب، همان محدوده را روی نمایشگر نیز در اختیار داشته باشد.

مشخصات و امکانات لوپ سه چشم MR.YANG M.Y-71ULTRA

لوپ مستر یانگ M.Y-71 ULTRA از زوم اپتیکی پیوسته 6.5X تا 58X، فاصله کاری استاندارد، رینگ لایت پرنور 144 تایی، هد سه چشم با زاویه 45 درجه، تنظیم دیوپتر، اهرم کشویی تغییر مسیر نور و پایه فلزی رومیزی بهره می برد. مسیر اپتیکی سوم با لنز همسان ساز خاص 0.4X برای اتصال دوربین در نظر گرفته شده است و برای استفاده از آن باید دوربین روی هد نصب شود.

بررسی لوپ سه چشم مستر یانگ M.Y-71 ULTRA

ساختار استریو این لوپ دو تصویر اپتیکی با زاویه متفاوت در اختیار چشم ها قرار می دهد. این ساختار به درک بهتر عمق، ارتفاع قطعات و فاصله نوک ابزار تا سطح برد کمک می کند و برای لحیم کاری، سیم کشی و بررسی اتصالات ظریف کاربرد دارد.

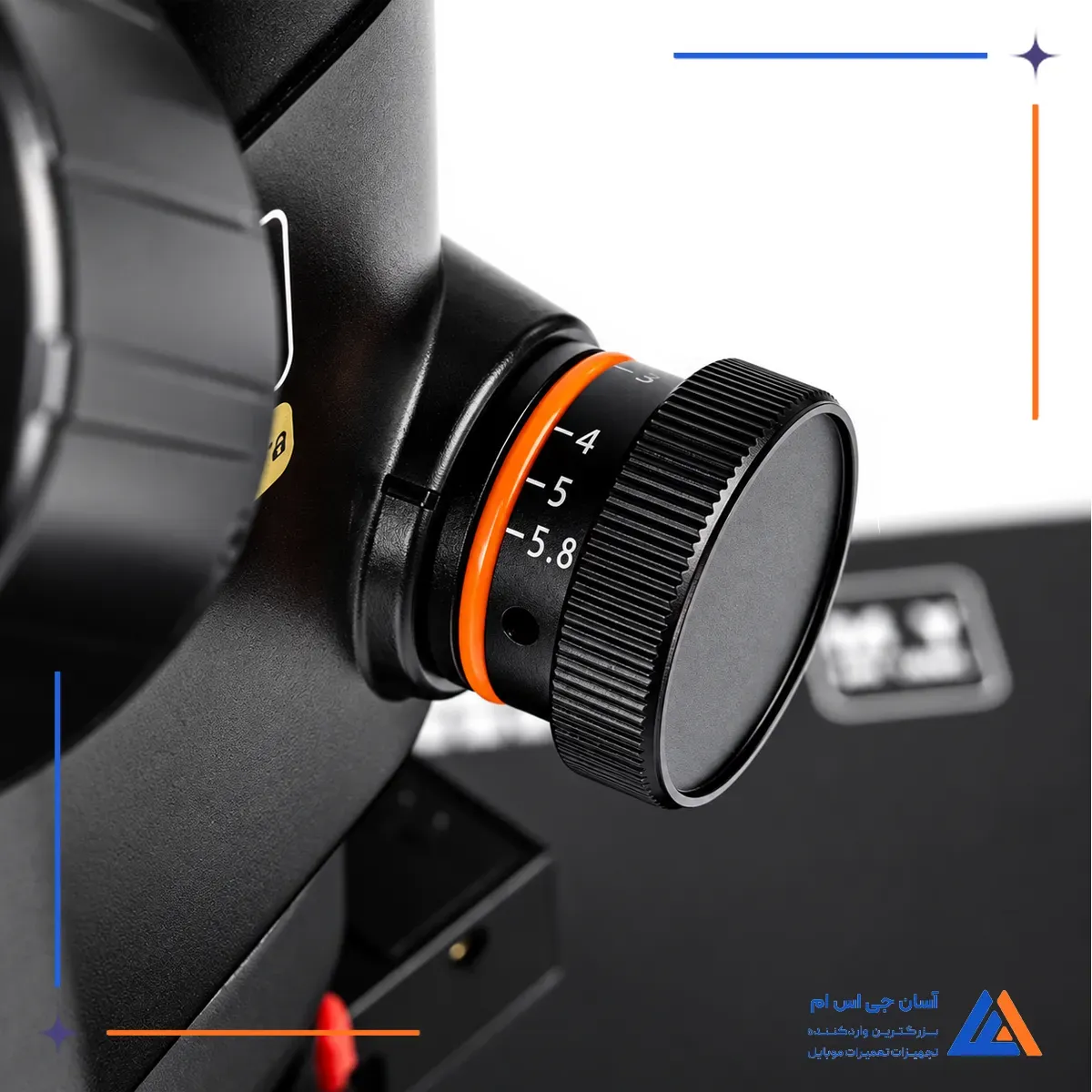

زوم پیوسته لوپ MR.YANG M.Y-71ULTRA اجازه می دهد تعمیرکار ابتدا نمای کلی برد را مشاهده کند و سپس بدون تعویض چشمی، بزرگنمایی را برای بررسی پایه آی سی، کانکتور، قطعات SMD یا مسیرهای آسیب دیده افزایش دهد. کنترل زوم روی دو طرف هد قرار گرفته و هنگام کار از هر دو سمت قابل دسترسی است.

قرار گرفتن هد در زاویه 45 درجه کمک می کند هنگام کار طولانی زیر لوپ، وضعیت سر و گردن طبیعی تر باقی بماند. با تنظیم درست ارتفاع هد، صندلی و سطح میز می توان چشمی ها را هم سطح چشم قرار داد و فضای کاری راحت تری برای دست ها و ساعدها ایجاد کرد. این ساختار برای کار دقیق با لوپ و میکروسکوپ تعمیرات موبایل اهمیت دارد، به ویژه زمانی که مشاهده مستقیم برد و تصویربرداری همزمان انجام می شود. کیفیت تصویر نهایی نیز علاوه بر سیستم اپتیکی لوپ، به دوربین، همسان ساز، تنظیم فوکوس و نمایشگر متصل بستگی دارد.

مزایای لوپ سه چشم مستر یانگ M.Y-71 ULTRA

• مسیر اختصاصی اتصال دوربین
• اهرم کشویی تغییر مسیر نور
• محدود کننده دامنه بزرگنمایی
• قابلیت تکرار بزرگنمایی
• پایه فلزی رومیزی
• میدان دید تخت و گسترده
• کنترل زوم دوطرفه

کاربردهای لوپ سه چشم MR.YANG M.Y-71ULTRA

M.Y-71ULTRA برای بررسی برد موبایل و تبلت، لحیم کاری و لحیم برداری قطعات ریز، اجرای سیم جامپر، مشاهده پایه آی سی، بررسی کانکتورها، کنترل کیفیت لحیم، شناسایی خوردگی و شکستگی مسیر کاربرد دارد. مسیر اپتیکی سوم نیز امکان اتصال تجهیزات تصویربرداری سازگار را برای نمایش، ثبت یا آموزش مراحل تعمیر فراهم می کند.
