هیتر مستر یانگ R9

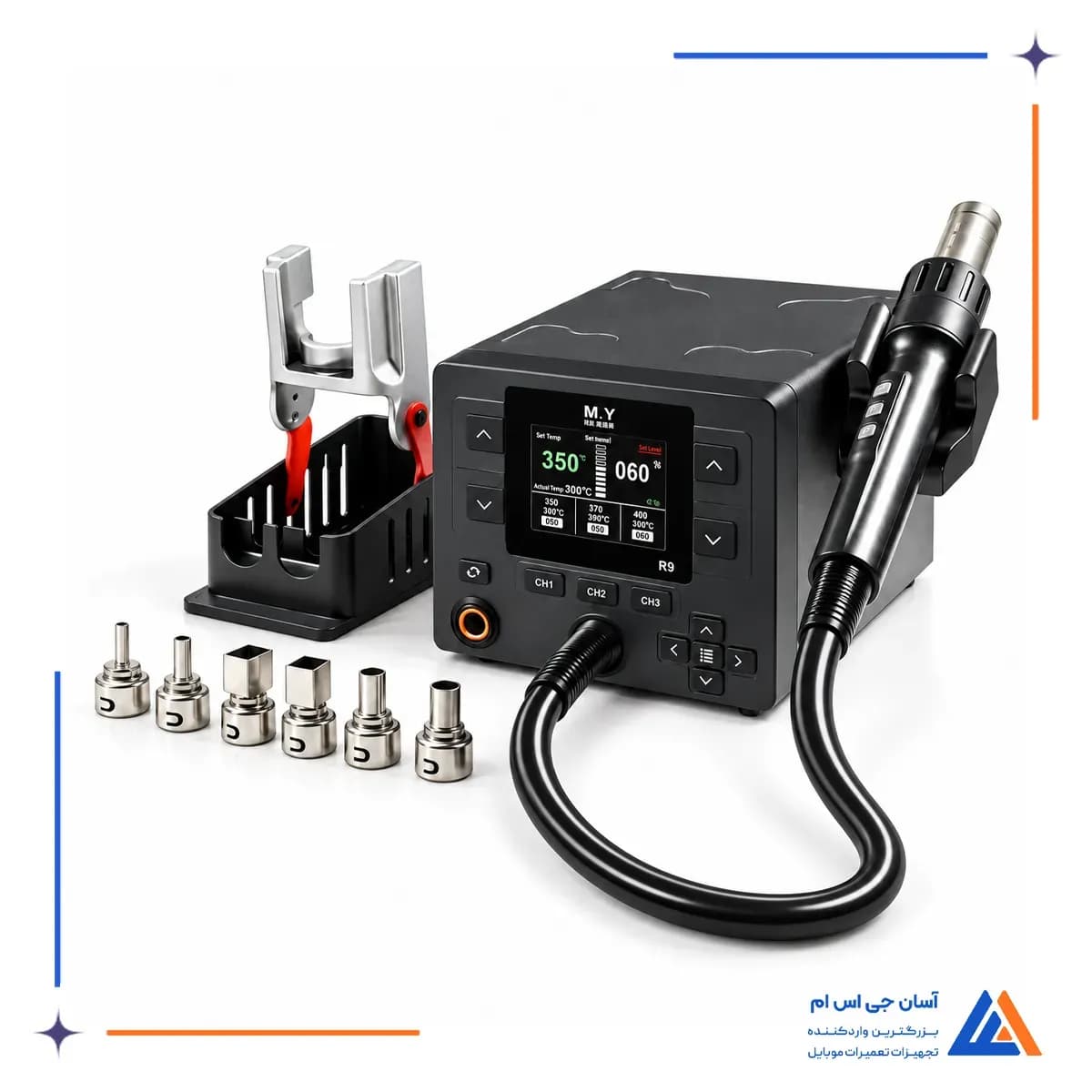

هیتر MR.YANG R9 یک هیتر هوای گرم 1000 وات برای جداسازی، نصب و کار روی قطعات SMD، آی سی و کانکتورهای برد است. نمایشگر رنگی 2.8 اینچی IPS، دما و سطح باد را هنگام کار نمایش می دهد و کنترل مجزای این دو پارامتر، تنظیم حرارت متناسب با قطعه و سطح برد را ساده تر می کند.

R9 از المنت قابل تعویض و 3 کانال برای نگهداری تنظیمات پرکاربرد بهره می برد. در میان محصولات مستر یانگ، این ساختار برای تعمیرکاری مناسب است که میخواهد تنظیمات چند عملیات تکراری را ذخیره کند و در زمان کار میان آنها جابه جا شود. ابعاد جمع و جور دستگاه نیز فضای زیادی از میز ابزار تعمیرات سخت افزاری موبایل را اشغال نمی کند.

مشخصات و امکانات هیتر MR.YANG R9

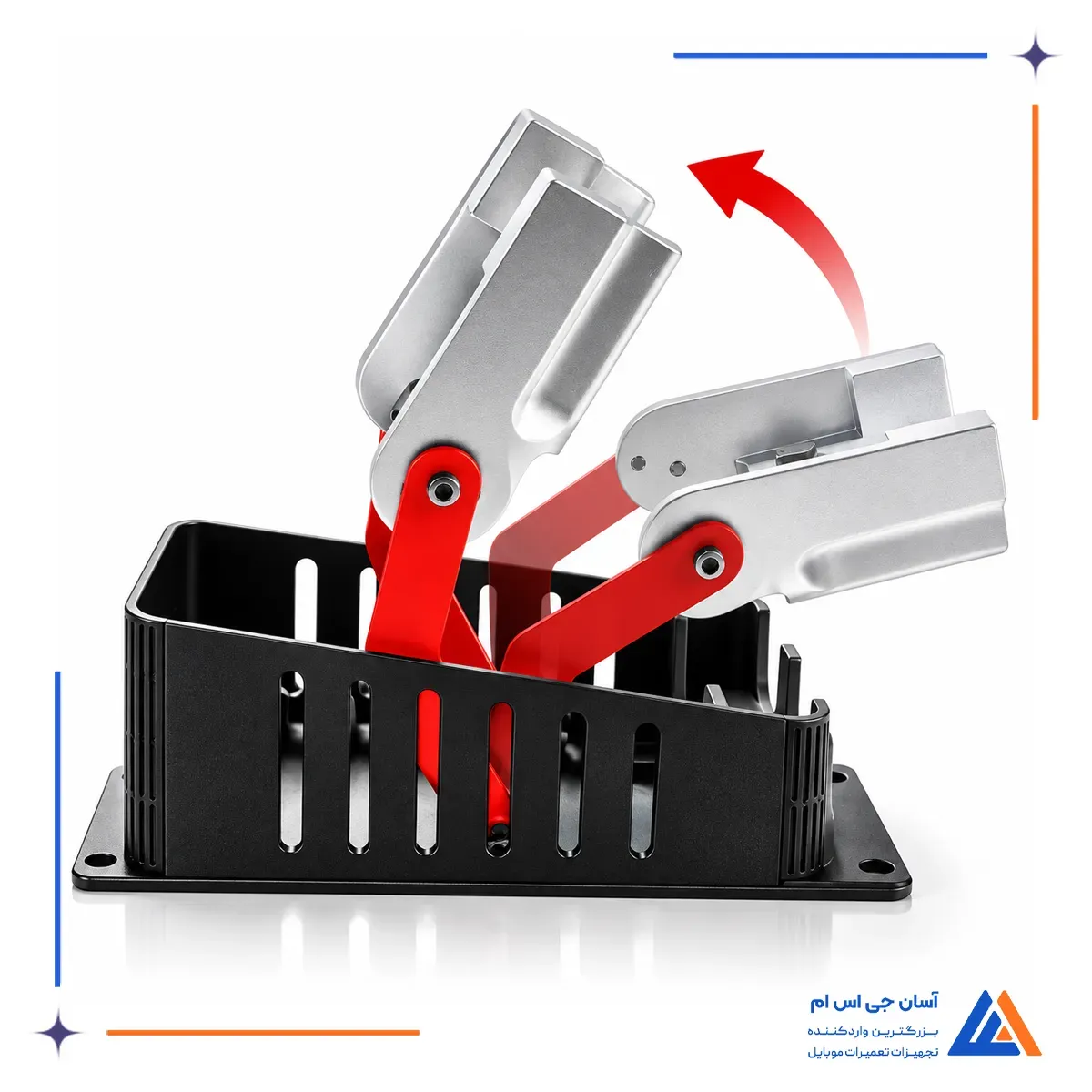

هیتر مستر یانگ R9 با توان 1000 وات، نمایشگر رنگی IPS با اندازه 2.8 اینچ، کنترل مستقل دما و شدت باد و 3 کانال حافظه برای انجام عملیات حرارتی مختلف روی برد طراحی شده است. دسته دستگاه ساختار ارگونومیک دارد و کلیدهای کنترل دما روی خود دسته قرار گرفته اند تا هنگام کار، تنظیمات با دسترسی سریع تری انجام شوند. براکت نگهدارنده دسته نیز قابلیت تنظیم دارد و سیستم خواب هوشمند در زمان قرار گرفتن دسته روی استند، مدیریت عملکرد دستگاه را ساده تر می کند. المنت گرمایشی پرقدرت و قابل تعویض، در کنار 6 نازل هوای گرم، امکان انتخاب جریان هوای مناسب برای قطعات و محدوده های کاری مختلف را فراهم می کند.

بررسی هیتر مستر یانگ R9

پنل جلوی R9 اطلاعات دما، شدت باد و کانال فعال را به صورت هم زمان نمایش می دهد. کلیدهای افزایش و کاهش دما در سمت چپ و کنترل شدت باد در سمت راست قرار گرفته اند تا تغییر تنظیمات بدون ورود به منوهای پیچیده انجام شود. ابعاد بدنه دستگاه نیز 155 × 217 × 131 میلی متر است و کلیدهای CH1 تا CH3 امکان ذخیره و فراخوانی سریع تنظیمات پرکاربرد را فراهم می کنند.

توان 1000 وات دستگاه برای تامین گرمای مورد نیاز در لحیم کاری، لحیم برداری و سایر عملیات حرارتی روی برد استفاده می شود. دما و شدت باد باید متناسب با اندازه قطعه، ظرفیت حرارتی برد، نوع قلع و نازل نصب شده تنظیم شوند تا حرارت با کنترل بیشتری روی محدوده مورد نظر متمرکز شود.

کلیدهای مستقل دما و باد در هیتر R9 امکان کنترل جداگانه شدت حرارت و جریان هوا را فراهم می کنند تا تنظیمات متناسب با اندازه قطعه و حساسیت ناحیه تعمیر انجام شود. وجود 6 نازل با دهانه های مختلف نیز کمک می کند جریان هوای گرم روی محدوده مشخص تری متمرکز شود و هنگام لحیم کاری یا لحیم برداری قطعات ریز، کنترل بیشتری روی محل تعمیر وجود داشته باشد. در میان هیتر های تعمیرات موبایل، مستر یانگ R9 به عنوان یک هیتر هوای گرم برای انجام عملیات حرارتی روی برد استفاده می شود و بخش هویه قلمی مجزا ندارد.

نمایشگر رنگی 2.8 اینچی IPS

نمایشگر 2.8 اینچی IPS اطلاعات اصلی دستگاه را در یک صفحه نشان می دهد. تعمیرکار میتواند مقدار دما، شدت باد و کانال حافظه فعال را هنگام کار کنترل کند و تغییرات اعمال شده را مستقیما روی نمایشگر ببیند. نمایشگر رنگی خواندن هم زمان چند مقدار را آسان تر می کند. این ویژگی هنگام تنظیم مرحله ای باد و دما مفید است؛ زیرا وضعیت دستگاه بدون توقف عملیات قابل بررسی خواهد بود.

مزایای هیتر مستر یانگ R9

• کنترل مجزای دما و باد
• نمایش هم زمان اطلاعات
• دسترسی سریع به 3 حافظه
• تعویض آسان بخش گرمایشی
• انتخاب نازل متناسب با قطعه
• اشغال فضای محدود روی میز
• دسترسی مستقیم به کلیدها

کاربردهای هیتر مستر یانگ R9

هیتر MR.YANG R9 برای برداشتن و نصب قطعات SMD، آی سی، کانکتور، سوکت شارژ و قطعاتی که به گرمادهی بدون تماس مستقیم نیاز دارند کاربرد دارد. کنترل مستقل دما و باد به تعمیرکار کمک می کند جریان هوای گرم را متناسب با اندازه قطعه و حساسیت بخش های اطراف تنظیم کند.

این دستگاه برای تعمیر برد موبایل، تبلت، لپ تاپ و بردهای الکترونیکی کوچک قابل استفاده است. انتخاب تنظیمات مناسب همچنان به نوع برد، ابعاد قطعه، آلیاژ قلع، نازل نصب شده و تجربه تعمیرکار وابسته است.

آموزش کلیدهای پنل هیتر مستر یانگ R9

کلیدهای تنظیم دما ▲ و ▼

• دو کلید سمت چپ برای افزایش و کاهش دمای تنظیم شده هستند. و با این دو کلید می توان دمای مورد نیاز برای قطعه را تنظیم کرد.

کلیدهای تنظیم باد ▲ و ▼

• دو کلید سمت راست برای افزایش و کاهش شدت جریان هوا استفاده می شوند. مقدار باد روی نمایشگر به صورت عددی نمایش داده می شود و می توان آن را مستقل از دما تغییر داد.

کلیدهای ذخیره CH1، CH2 و CH3

•  سه کلید حافظه برای دسترسی سریع به تنظیمات ذخیره شده هستند. بنابراین می توان چند تنظیم پرکاربرد را برای عملیات مختلف آماده نگه داشت.

کلیدهای جهت دار

• چهار کلید بالا، پایین، چپ و راست برای حرکت بین گزینه های منوی دستگاه و تغییر پارامترهای قابل انتخاب استفاده می شوند.

کلید تغییر حالت Curve

برای تغییر حالت عملکرد دستگاه به حالت منحنی یا Curve Mode استفاده می شود.
