دوربین حرارتی کیانلی Fire Eye Pro

دوربین حرارتی QIANLI Fire Eye Pro با پایه تاشو یک ابزار تصویربرداری مادون قرمز برای بررسی الگوی دما و شناسایی نقاط دارای گرمای غیرعادی روی مادربرد گوشی موبایل است. این دوربین به تعمیرکار کمک می کند نواحی مشکوک به اتصال کوتاه یا نشتی جریان را از طریق اختلاف دمای قطعات بررسی کند.

در تعمیر بردهای متراکم، اندازه کوچک خازن ها و آی سی ها تشخیص محل ایجاد گرمای غیرعادی را دشوار می کند. استفاده از دوربین حرارتی در کنار ابزارهای تعمیرات سخت افزاری مانند منبع تغذیه، به تعمیرکار اجازه می دهد تغییرات دمای برد را هنگام تغذیه کنترل شده مدار دنبال کند. پایه تاشو نیز امکان قرارگیری مجموعه تصویربرداری بالای سطح کار را فراهم می کند و نیاز به نگه داشتن دوربین با دست را کاهش می دهد.

مشخصات و امکانات دوربین حرارتی QIANLI Fire Eye Pro

دوربین حرارتی کیانلی Fire Eye Pro با طول موج کاری 8 تا 14 میکرومتر و نرخ فریم 25 هرتز، برای ثبت و نمایش تغییرات دمای قطعات الکترونیکی طراحی شده است. حساسیت حرارتی کمتر از 50 میلی کلوین در دمای 25 درجه سانتی گراد، به شناسایی اختلاف دماهای جزئی میان نقاط مختلف برد کمک می کند و محدوده اندازه گیری دمای دستگاه از منفی 20 تا 120 درجه سانتی گراد است.

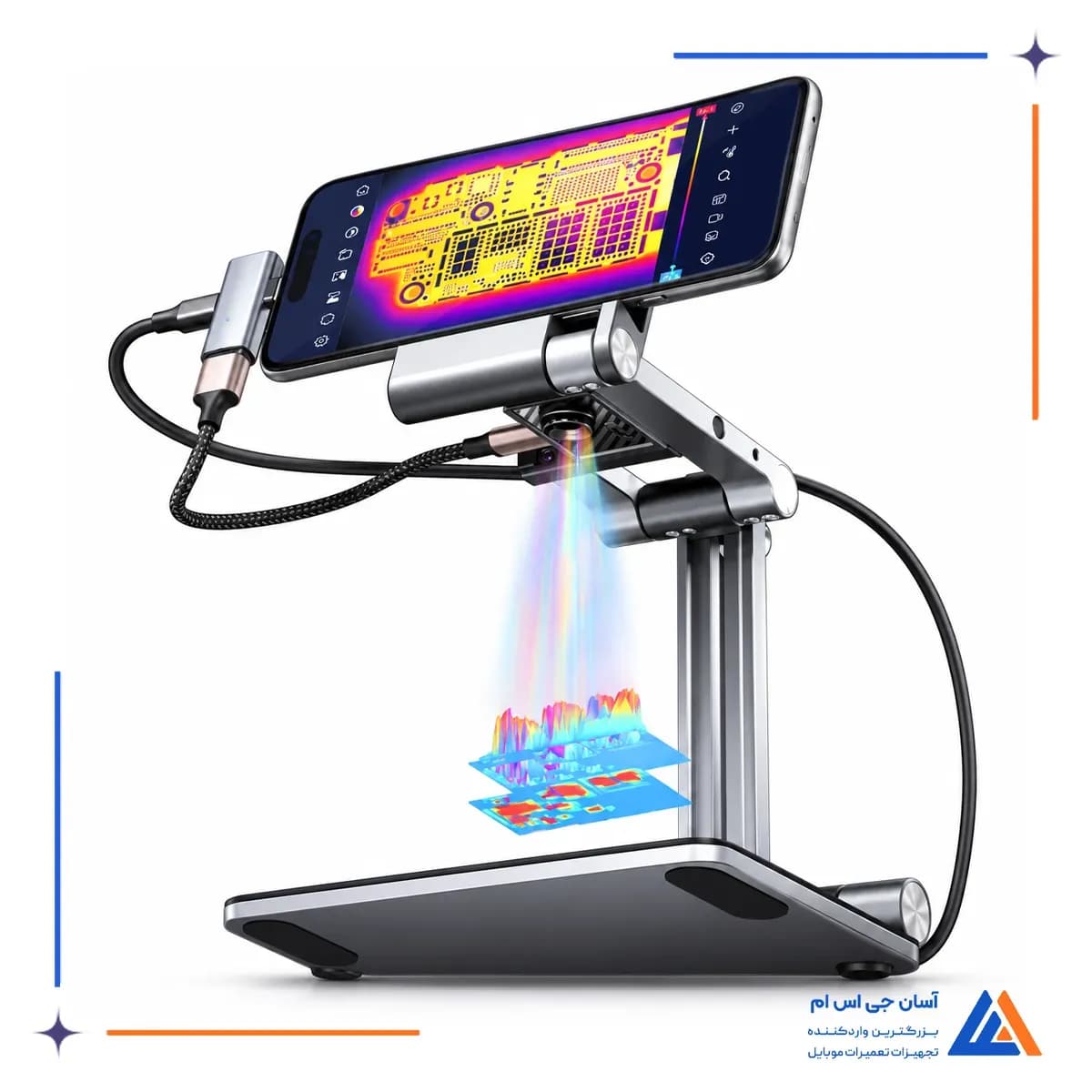

 این دوربین حرارتی کیانلی از طریق درگاه Type-C به دستگاه سازگار متصل می شود و تصاویر حرارتی را در نرم افزار مربوط نمایش می دهد. پایه تاشوی آن نیز دارای بازوهای مفصلی با قابلیت تنظیم ارتفاع و زاویه تصویربرداری است و نگهدارنده گوشی در قسمت بالایی پایه، مشاهده تصاویر را بدون نیاز به نگه داشتن تلفن همراه فراهم می کند. ساختار تاشو همچنین امکان جمع کردن پایه و اشغال فضای کمتر روی میز تعمیرات را فراهم می سازد.

بررسی دوربین حرارتی کیانلی Fire Eye Pro

هد دوربین حرارتی کیانلی Fire Eye Pro دارای فوکوس قابل تنظیم با فاصله 2 میلی متر تا بی نهایت است که به دریافت تصویر واضح از قطعات مادربرد با ارتفاع و ضخامت متفاوت کمک می کند. این دستگاه در میان دوربین های حرارتی تعمیرات برای شناسایی اختلاف دما و نقاط دارای گرمای غیرعادی کاربرد دارد، اما تشخیص قطعه معیوب همچنان به بررسی تخصصی مدار نیاز دارد. ابعاد هد دوربین 42 × 35.5 × 16.5 میلی متر، ابعاد پایه تاشو 159 × 159 × 183 میلی متر و ابعاد بسته بندی محصول 210 × 210 × 103 میلی متر است.

نرم افزار Fire Eye Pro از شناسایی و ردیابی خودکار بالاترین و پایین ترین دما پشتیبانی می کند و امکان اندازه گیری دما به صورت نقطه ای، خطی و ناحیه ای را فراهم می سازد. تعمیرکار می تواند دمای یک نقطه مشخص، تغییرات دما در امتداد یک خط یا وضعیت حرارتی محدوده انتخاب شده را بررسی کند. قابلیت نمایش بازه دمایی، تنظیم پارامترهای تصویربرداری، تغییر واحد دما و هشدار دمای بالا نیز برای بررسی دقیق تر وضعیت حرارتی مدار در نظر گرفته شده اند.

دوربین Fire Eye Pro قابلیت استفاده از اپلیکیشن موبایل و نرم افزار کامپیوتر را دارد و اتصال مستقیم آن از طریق درگاه Type-C با پشتیبانی از سیستم عامل اندروید معرفی شده است. محدوده دمای محیط کار دستگاه از منفی 10 تا 75 درجه سانتی گراد و محدوده دمای نگهداری آن از منفی 45 تا 85 درجه سانتی گراد است. رعایت این محدوده ها هنگام استفاده و نگهداری دستگاه برای عملکرد صحیح تجهیزات تصویربرداری حرارتی اهمیت دارد.

مزایای دوربین حرارتی کیانلی Fire Eye Pro

• تشخیص اختلاف دمای جزئی
• مشاهده دمای نقاط مختلف برد
• تنظیم وضوح با فوکوس متغیر
• تغییر موقعیت تصویربرداری با پایه
• جمع شدن پایه برای نگهداری
• ثبت و بازبینی تصاویر حرارتی
• هشدار افزایش دمای قطعات

کاربردهای دوربین حرارتی QIANLI Fire Eye Pro

دوربین حرارتی Fire Eye Pro برای بررسی رفتار حرارتی مادربرد گوشی، مقایسه دمای قطعات در شرایط مختلف تغذیه و شناسایی نواحی مشکوک هنگام عیب یابی اتصال کوتاه کاربرد دارد. امکان ثبت وضعیت حرارتی مدار به تعمیرکار کمک می کند تغییرات ایجاد شده پیش و پس از تعمیر را مقایسه کند و محل مناسب برای ادامه بررسی های تخصصی را مشخص سازد.

تصویربرداری حرارتی به تنهایی علت خرابی یا سلامت قطعات را تایید نمی کند. نتیجه بررسی باید با اندازه گیری های الکتریکی و شناخت مدار تطبیق داده شود؛ همچنین وجود اختلاف دما لزوما به معنی معیوب بودن قطعه نیست.
