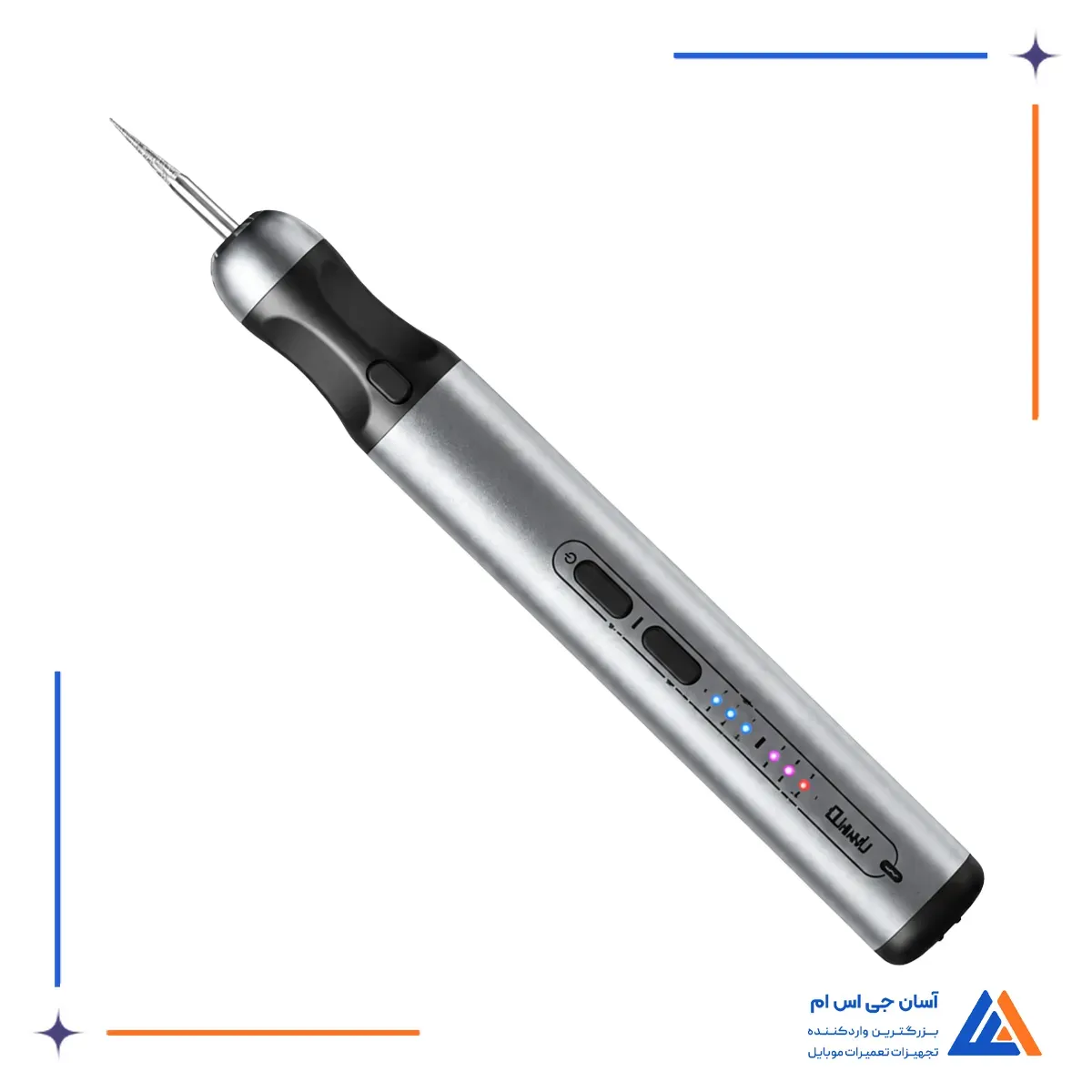

فرز مینیاتوری کیانلی iHandy DM460-K

فرز مینیاتوری QIANLI iHandy DM460-K یک قلم شارژی High-Torque برای تراش، پولیش، برش و تمیزکاری ظریف روی بردهای الکترونیکی است. کنترل مرحله ای سرعت و نمایش میزان فشار واردشده به موتور، تسلط بیشتری هنگام کار روی سطح آی سی، پوشش چیپ و نقاط محدود مادربرد ایجاد می کند.

مکانیزم نصب سریع سری ها، تعویض ابزار را بدون باز کردن سه نظام انجام می دهد و ساختار خودمرکز شونده، سری را هم راستای محور موتور نگه می دارد. طراحی بی سیم این فرز از محصولات کیانلی است و هنگام کار زیر لوپ، کابل مزاحمی را وارد محدوده تعمیر نمی کند.

مشخصات و امکانات فرز مینیاتوری QIANLI DM460-K

فرز مینیاتوری QIANLI DM460-K دارای 5 سطح سرعت است و می توان شدت کار را متناسب با حساسیت قطعه و نوع عملیات تنظیم کرد. مجموعه همراه دستگاه شامل 7 سری پولیش، تراش و برش با پایه استاندارد 2.35 میلی متری است که برای کار روی سطح آی سی، شیارهای باریک و بخش های مختلف برد کاربرد دارند.

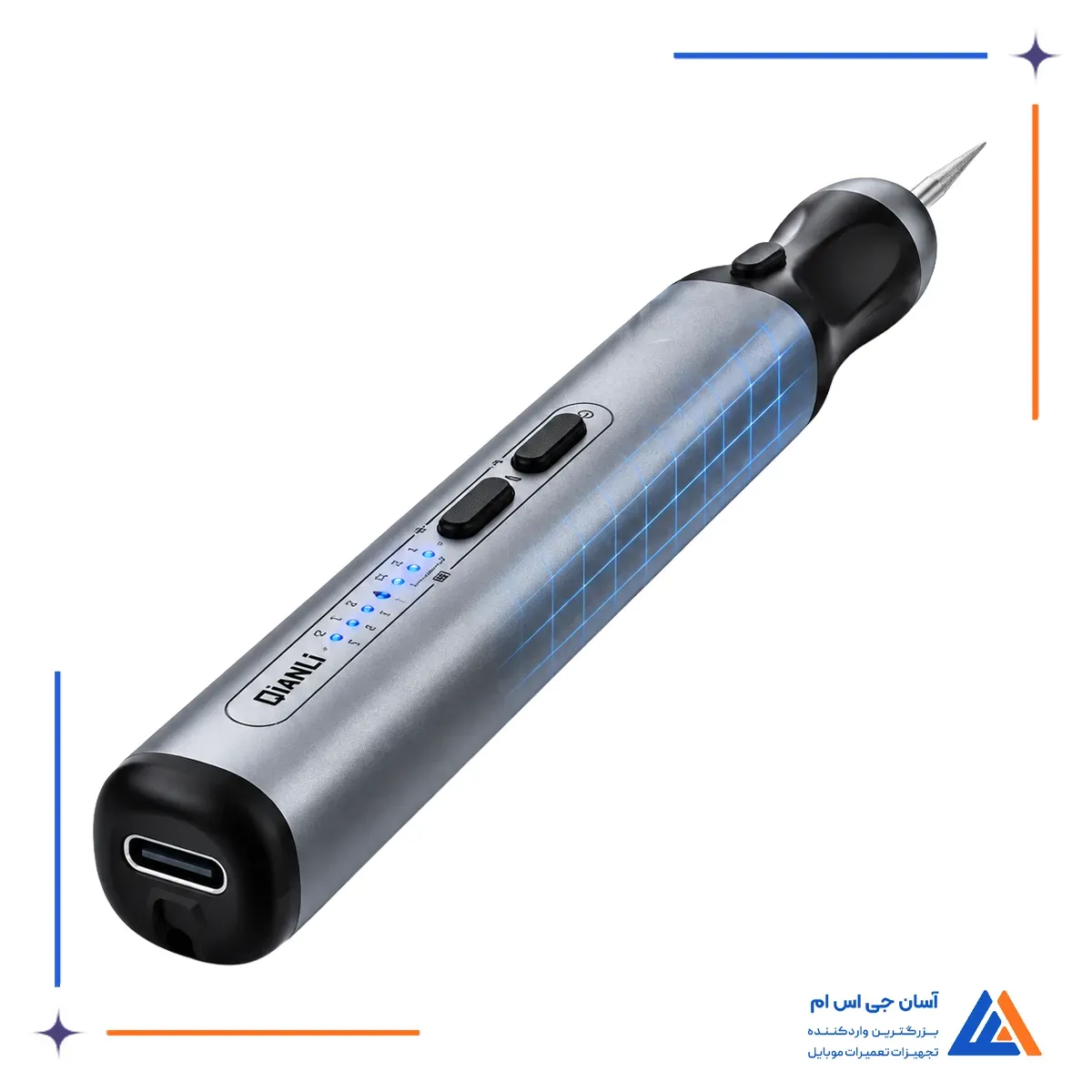

نشانگرهای روی بدنه سطح سرعت انتخاب شده، ظرفیت تقریبی باتری و میزان بار واردشده به موتور را نمایش می دهند و به تعمیرکار کمک می کنند فشار دست و وضعیت کار دستگاه را بهتر کنترل کند. حافظه داخلی آخرین سطح سرعت را پس از خاموش شدن نگه می دارد و قابلیت افزایش خودکار توان نیز هنگام بیشتر شدن مقاومت وارد عمل می شود؛ این قابلیت در صورت نیاز قابل غیرفعال شدن است تا روی مسیرها و لایه های حساس، تغییر ناگهانی سرعت ایجاد نشود. شارژ فرز مینیاتوری DM460-K نیز از طریق درگاه Type-C و ورودی 5 ولت انجام می شود.

محافظت در برابر اضافه بار

اگر مقاومت واردشده به سری از توان قابل تحمل موتور بیشتر شود، مدار محافظ اضافه بار دستگاه را متوقف می کند. این توقف از ادامه چرخش در وضعیت گیرکردگی جلوگیری می کند و فشار واردشده به موتور و قطعه را محدود نگه می دارد. فعال شدن محافظ اضافه بار نشانه افزایش بیش از حد فشار، گیر کردن سری یا انتخاب نامناسب سرعت است. در این وضعیت باید تماس سری با قطعه قطع و شرایط کار دوباره بررسی شود.

کاربرد سری های همراه

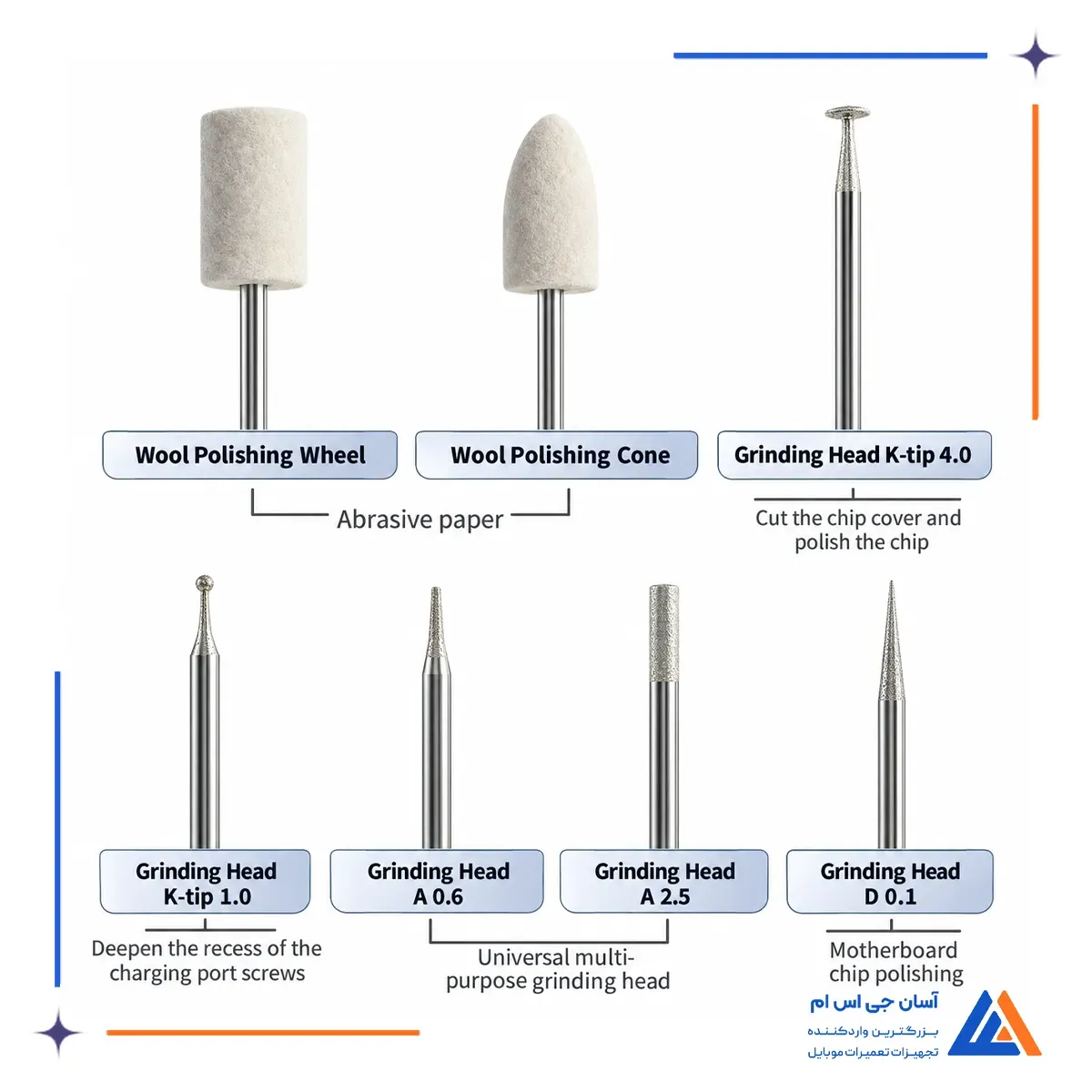

سری نمدی استوانه ای برای پولیش سطوح صاف و سری نمدی مخروطی برای پرداخت گوشه ها و نقاط محدود استفاده می شود. تفاوت فرم این دو سری، انتخاب سطح تماس متناسب با شکل قطعه را امکان پذیر می کند.

سری K-Tip 4.0 برای برداشتن پوشش روی چیپ، ایجاد برش ظریف و پولیش سطح آی سی کاربرد دارد. سری باریک K-Tip 1.0 نیز برای کار داخل شیارهای محدود، از جمله اصلاح محل پیچ های اطراف درگاه شارژ، در نظر گرفته شده است.

سری های A 0.6 و A 2.5 برای تراش و تمیزکاری عمومی در دو اندازه متفاوت استفاده می شوند. سری D 0.1 ظریف ترین سری فرز مینیاتوری QIANLI DM460-K است و برای پولیش کنترل شده روی چیپ های مادربرد کاربرد دارد.

مزایای فرز مینیاتوری کیانلی DM460-K

• کنترل سرعت مرحله ای
• تعویض سریع سری ها
• چرخش هم مرکز سری
• نمایش فشار کاری موتور
• حفظ آخرین سرعت
• امکان کنترل افزایش توان
• توقف حفاظتی موتور
• عملکرد بی سیم
• کنترل مناسب زیر لوپ
• تنوع سری های همراه

کاربردهای فرز مینیاتوری QIANLI iHandy DM460-K

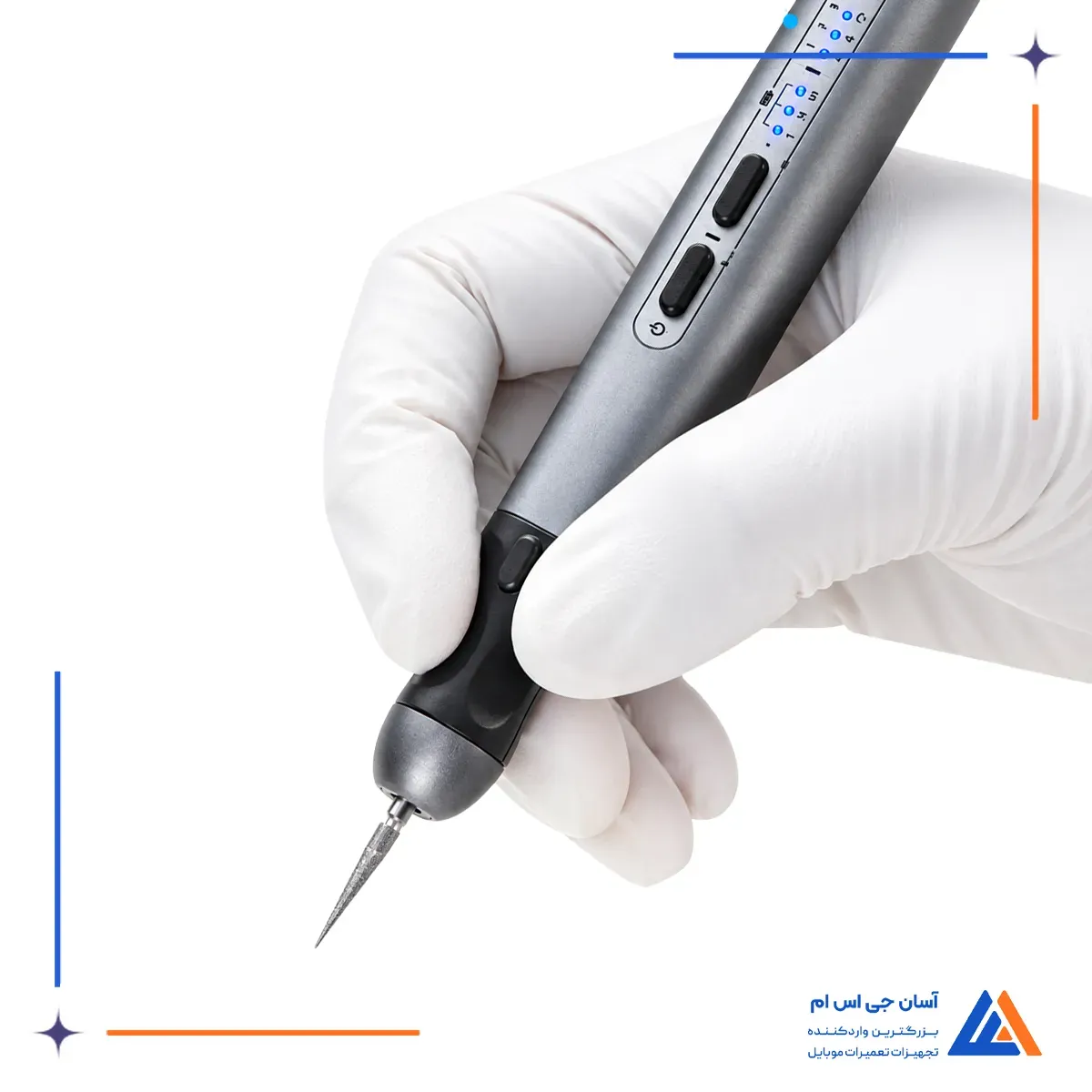

DM460-K برای تراش کنترل شده سطح آی سی، پولیش چیپ، برداشتن پوشش روی قطعات، تمیز کردن باقی مانده چسب، ایجاد برش ظریف و پرداخت قسمت های کوچک برد کاربرد دارد. ابعاد قلمی و تنوع سری ها، استفاده از آن را در کنار سایر ابزارهای تعمیرات سخت افزاری برای تعمیرات دقیق برد ممکن می کند.

این فرز مینیاتوری تعمیرات جایگزین دستگاه فرز سنگین یا ابزار برش صنعتی نیست. نوع سری، سطح سرعت و فشار دست باید با جنس قطعه و حساسیت محل تعمیر هماهنگ شود؛ زیرا استفاده از سرعت یا فشار نامناسب می تواند پوشش قطعه، مسیرهای برد یا لایه زیرین آی سی را آسیب بزند.

آموزش کار با فرز مینیاتوری کیانلی DM460-K

نصب سری

پیش از تعویض سری، دستگاه را خاموش کنید و منتظر توقف کامل موتور بمانید. پایه 2.35 میلی متری سری را به صورت مستقیم داخل محل اتصال فشار دهید تا مکانیزم سریع آن را در مرکز محور نگه دارد. سری را کج وارد نکنید. پس از نصب، بدون روشن کردن دستگاه، ثابت بودن و هم راستا بودن آن را بررسی کنید.

روشن کردن فرز

برای روشن کردن دستگاه، کلید پاور را 2 بار پشت سر هم فشار دهید. این روش از روشن شدن اتفاقی قلم روی میز یا داخل جعبه جلوگیری می کند.

انتخاب سطح سرعت

با هر بار فشار دادن کلید تنظیم سرعت، دستگاه یک سطح بالاتر می رود. سرعت را پیش از تماس سری با قطعه انتخاب کنید و برای شروع کارهای حساس از سطح اول استفاده کنید.

• سطح 1: 5900 دور در دقیقه
• سطح 2: 8600 دور در دقیقه
• سطح 3: 10500 دور در دقیقه
• سطح 4: 12600 دور در دقیقه
• سطح 5: 16200 دور در دقیقه

سری را با فشار کم و حرکت کنترل شده به سطح نزدیک کنید. به جای نگه داشتن طولانی سری روی یک نقطه، حرکت های کوتاه انجام دهید و نتیجه را به صورت مرحله ای زیر لوپ بررسی کنید. هنگام پولیش قطعات حساس، فشار زیاد وارد نکنید. فشار بیشتر لزوما سرعت کار را افزایش نمی دهد و می تواند باعث فعال شدن محافظ اضافه بار یا آسیب دیدن سطح قطعه شود.

کنترل نشانگر بار موتور

در زمان تماس سری با سطح، نشانگر بار میزان مقاومت واردشده به موتور را نمایش می دهد. افزایش زیاد نشانگر به معنی فشار بالاتر یا گیر کردن سری است. در این شرایط قلم را از سطح دور کنید، وضعیت سری را بررسی کرده و در صورت نیاز از سرعت یا سری مناسب تری استفاده کنید.

غیرفعال کردن افزایش خودکار توان

برای جلوگیری از افزایش خودکار سرعت هنگام کار ظریف، کلید تنظیم سطح را نگه دارید. روشن شدن چراغ قرمز نشان می دهد قابلیت افزایش خودکار توان غیرفعال شده است.

این حالت برای کار نزدیک مسیرهای برد، پایه های آی سی و لایه های حساس کنترل بیشتری ایجاد می کند.

خاموش کردن دستگاه

برای خاموش کردن قلم، کلید پاور را یک بار فشار دهید. تا توقف کامل سری، دستگاه را روی میز قرار ندهید و برای تعویض سری اقدام نکنید.
