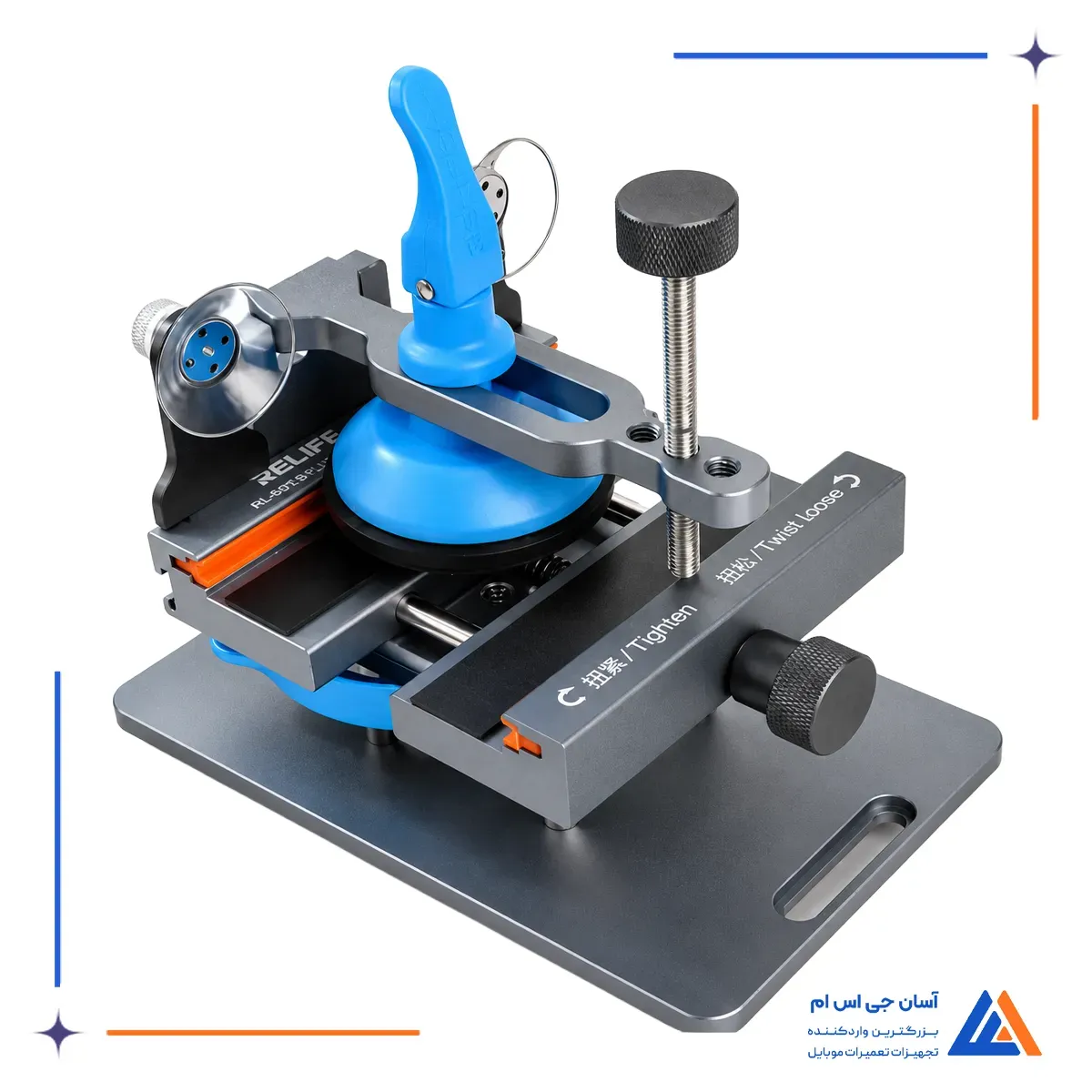

گیره درب پشت ریلایف RL-601S پلاس

گیره درب پشت RELIFE RL-601S پلاس یک فیکسچر چرخشی دو کاره برای ثابت نگه داشتن گوشی هنگام جداسازی شیشه درب پشت و باز کردن نمایشگر از فریم است. این دستگاه از ترکیب نگهدارنده قابل تنظیم و مکانیزم مکش برای کنترل موقعیت گوشی و اعمال نیروی جداسازی استفاده می کند. ساختار مکانیکی آن امکان باز کردن نمایشگر بدون گرمایش اولیه را در شرایط مناسب فراهم می کند و برای تعمیر گوشی های دارای شیشه پشتی نیز کاربرد دارد.

در فرآیند تعویض نمایشگر یا ترمیم درب پشت، ثابت ماندن بدنه به تعمیرکار کمک می کند نیروی ابزار را روی محل مورد نظر متمرکز کند. طراحی چرخشی گیره نگهدارنده ریلایف نیز دسترسی به لبه های مختلف گوشی را بدون نیاز به خارج کردن مداوم دستگاه از گیره فراهم می کند.

مشخصات و امکانات گیره درب پشت RELIFE RL-601S

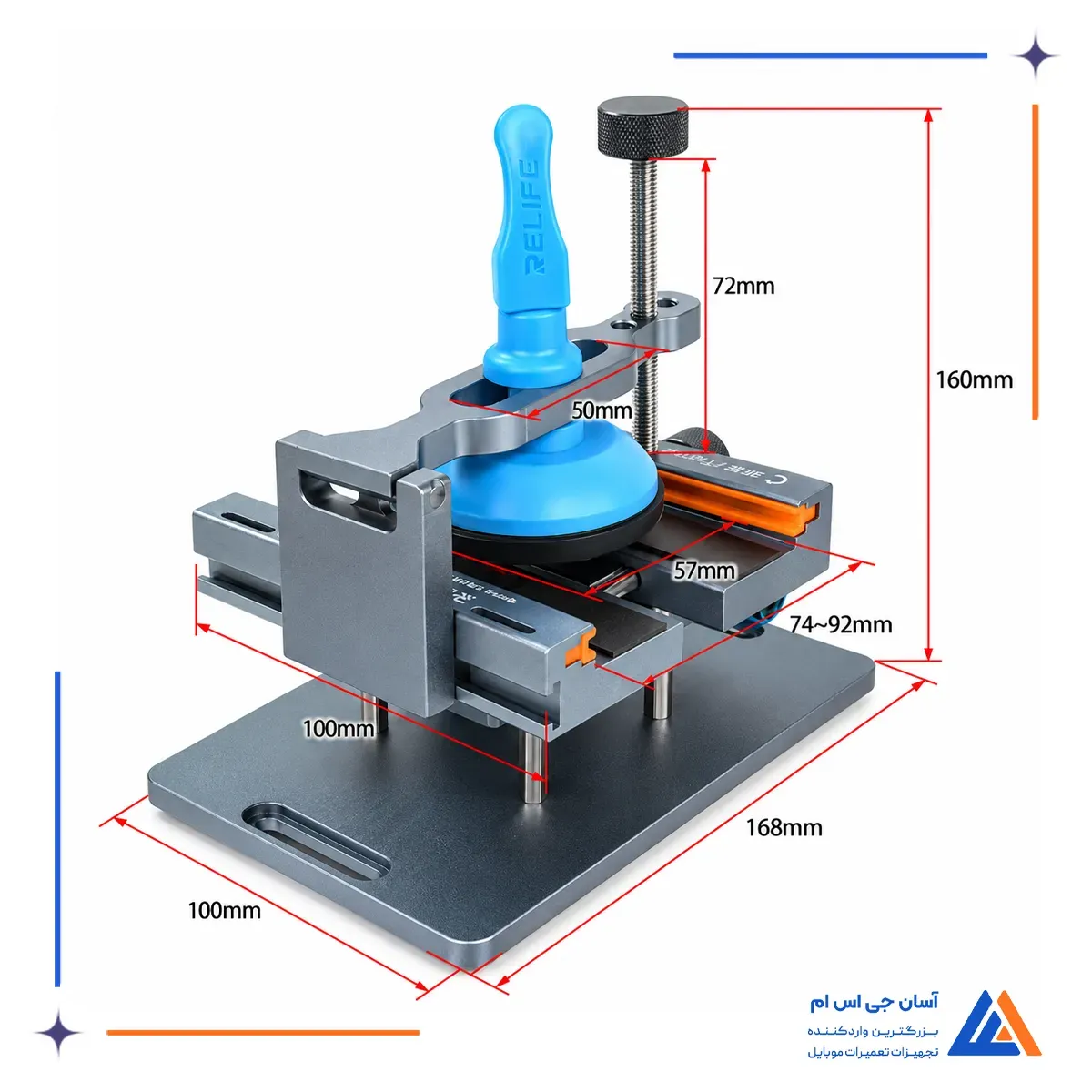

گیره RL-601S پلاس دارای بدنه فلزی از آلیاژ آلومینیوم با ابعاد کلی 110 × 160 × 168 میلی متر و وزن خالص حدود 875 گرم است. وزن ناخالص محصول همراه بسته بندی حدود 990 گرم و ابعاد بسته بندی آن 186 × 120 × 85 میلی متر است. صفحه پایه دستگاه ابعاد 100 × 168 میلی متر و ضخامت 6 میلی متر دارد و به پایه های ضد لغزش مجهز شده است. بخش نگهدارنده گوشی دارای فک های متحرک، پدهای سیلیکونی محافظ لبه و سطح اسفنجی نرم است که تماس مستقیم قسمت های فلزی با بدنه را کاهش می دهند. شیار مخصوص دوربین نیز فضای مناسبی برای قرارگیری برجستگی دوربین ایجاد می کند تا فشار فک ها به این قسمت منتقل نشود.

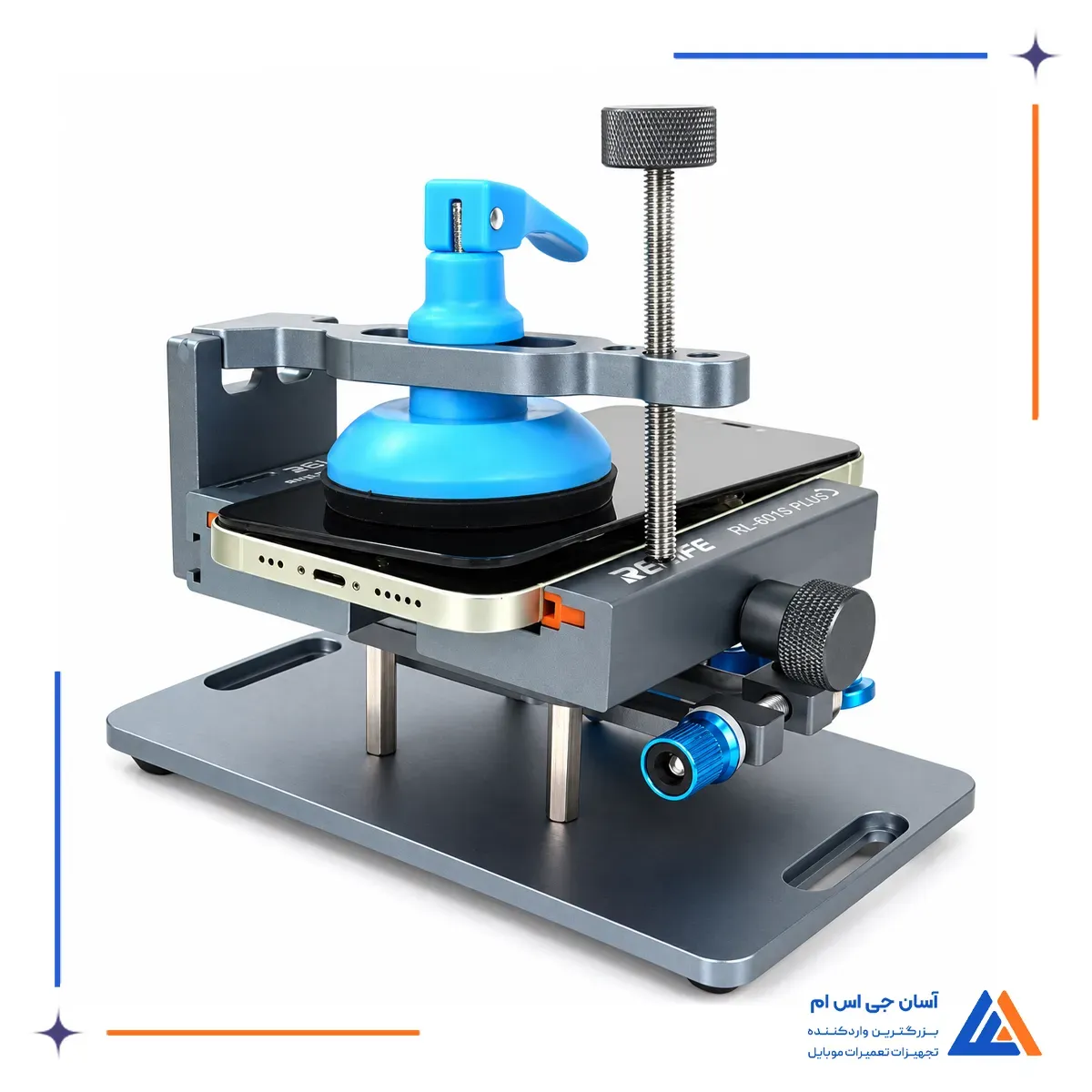

بررسی گیره درب پشت ریلایف RL-601S پلاس

ریل بالایی دارای ابعاد 50 میلی متری است و ارتفاع مجموعه پیچ تنظیم کشش دستگاه 72 میلی متر است. اهرم قفل مکنده و محل های مختلف نصب پیچ کشش نیز برای تنظیم موقعیت مجموعه استفاده می شوند. این ساختار به تعمیرکار کمک می کند هنگام جدا کردن نمایشگرهای آسیب دیده، نیروی کشش را به صورت تدریجی اعمال کند و حرکت ناگهانی صفحه را کاهش دهد.

RL-601S پلاس علاوه بر جداسازی قطعات، قابلیت استفاده به عنوان نگهدارنده گوشی هنگام بررسی برد و تعویض باتری را دارد. نگهدارنده مکنده اصلی قابل جداسازی است و محل مخصوصی برای نصب رابط مکنده جانبی روی فیکسچر وجود دارد. با استفاده از رابط سازگار می توان نمایشگر باز شده را در موقعیت مناسب نگه داشت و به قطعات داخلی گوشی دسترسی پیدا کرد.

گیره قابل تنظیم و چرخش 360 درجه

محدوده تنظیم محل قرارگیری گوشی در RL-601S پلاس از 74 تا 92 میلی متر است و فاصله فک ها با پیچ جانبی تنظیم می شود. پس از تثبیت گوشی، صفحه نگهدارنده قابلیت چرخش 360 درجه دارد و اهرم قفل چرخش برای ثابت نگه داشتن زاویه انتخاب شده استفاده می شود. به این ترتیب تعمیرکار می تواند هنگام کار روی لبه های مختلف، جهت گوشی را تغییر دهد و دوباره آن را در موقعیت مناسب ثابت کند.

در عملیات برداشتن شیشه پشتی، ثابت ماندن بدنه اهمیت زیادی دارد؛ به همین دلیل گیره های تعمیرات موبایل باید علاوه بر جلوگیری از جابه جایی گوشی، دسترسی به نواحی مختلف تعمیر را فراهم کنند. ترکیب فک های قابل تنظیم و پایه چرخشی این مدل، انجام عملیات روی درب پشت را با کنترل بیشتری همراه می کند.

مزایای گیره درب پشت ریلایف RL-601S پلاس

• کنترل بهتر نیروی جداسازی نمایشگر
• دسترسی راحت تر به لبه های گوشی
• کاهش جابه جایی بدنه هنگام تعمیر
• محافظت از ناحیه برجسته دوربین
• امکان تنظیم موقعیت مکنده
• کاهش فشار مستقیم به فریم

کاربردهای گیره درب پشت RELIFE RL-601S

این فیکسچر برای نگهداری گوشی هنگام برداشتن شیشه شکسته درب پشت، جداسازی نمایشگر از فریم و انجام تعمیرات مرتبط با بدنه کاربرد دارد. پایه چرخشی آن به ویژه هنگام استفاده از ابزارهای جداسازی شیشه و پاک کردن باقی مانده چسب، امکان دسترسی به بخش های مختلف گوشی را فراهم می کند.

پس از باز کردن نمایشگر، ثابت ماندن بدنه دسترسی به باتری و مادربرد را برای کار با سایر ابزارهای تعمیرات سخت افزاری موبایل آسان تر می کند. پیش از شروع تعمیر باید ابعاد گوشی با محدوده نگهدارنده سازگار باشد و وضعیت چسب، فریم و اتصالات داخلی بررسی شود. جداسازی بدون گرما نیز برای همه گوشی ها تضمین شده نیست و به نوع چسب و ساختار دستگاه بستگی دارد.

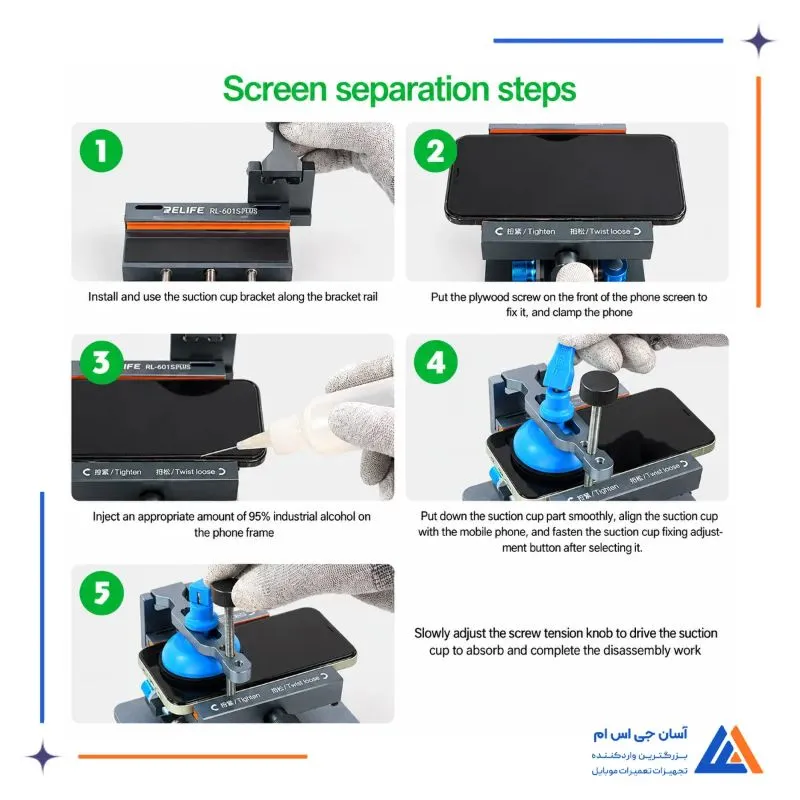

آموزش جداسازی نمایشگر با گیره ریلایف RL-601S پلاس

1. نگهدارنده مکنده را روی ریل بالایی فیکسچر نصب کرده و موقعیت آن را متناسب با محل قرارگیری گوشی تنظیم کنید.
2. گوشی را با نمایشگر رو به بالا میان فک های گیره قرار دهید و با چرخاندن پیچ تنظیم، بدنه را ثابت کنید.
3. مجموعه مکنده را به آرامی پایین بیاورید و پس از تنظیم محل تماس آن با نمایشگر، اهرم قفل مکنده را محکم کنید.
4. پیچ تنظیم کشش را به آرامی بچرخانید تا مکنده نیروی لازم برای بلند کردن تدریجی نمایشگر را ایجاد کند و فرآیند جداسازی انجام شود.

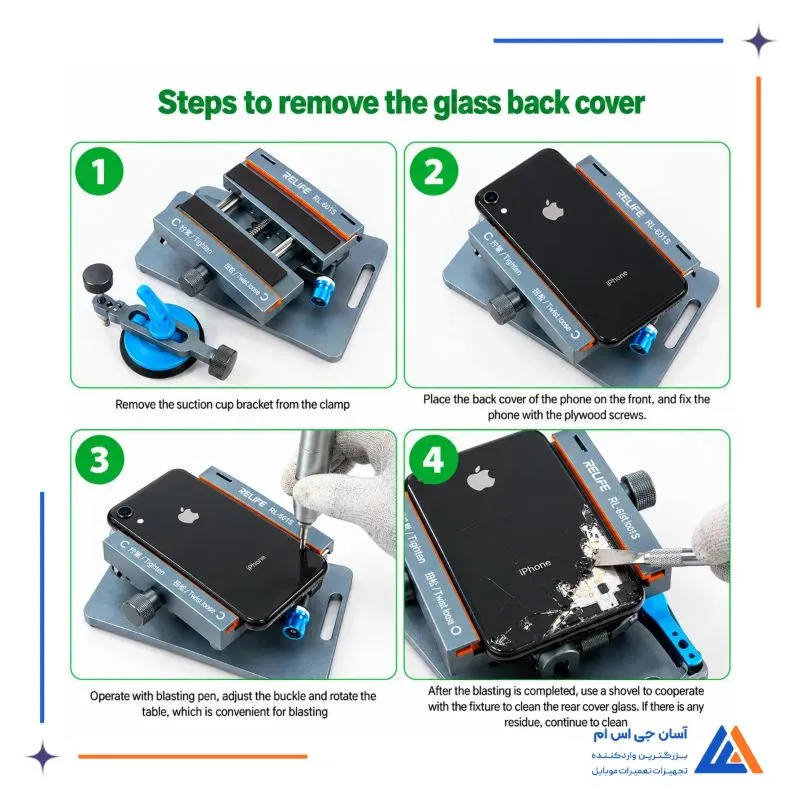

آموزش برداشتن شیشه درب پشت با گیره ریلایف RL-601S پلاس

1. مجموعه نگهدارنده مکنده را از گیره جدا کنید تا فضای لازم برای قرارگیری گوشی فراهم شود.
2. گوشی را با شیشه درب پشت رو به بالا داخل فک های گیره قرار دهید و با پیچ تنظیم فاصله، بدنه را محکم کنید.
3. با استفاده از قلم، عملیات جداسازی شیشه پشتی را انجام دهید. هنگام کار می توانید قفل صفحه چرخشی را آزاد کرده و موقعیت گوشی را برای دسترسی به بخش های مختلف تنظیم کنید.
4. پس از پایان عملیات بلاست، با استفاده از کاردک مناسب و در حالی که گوشی داخل فیکسچر ثابت است، شیشه پشتی را جدا کنید. در صورت باقی ماندن قطعات شیشه یا چسب، پاکسازی را تا آماده شدن سطح ادامه دهید.

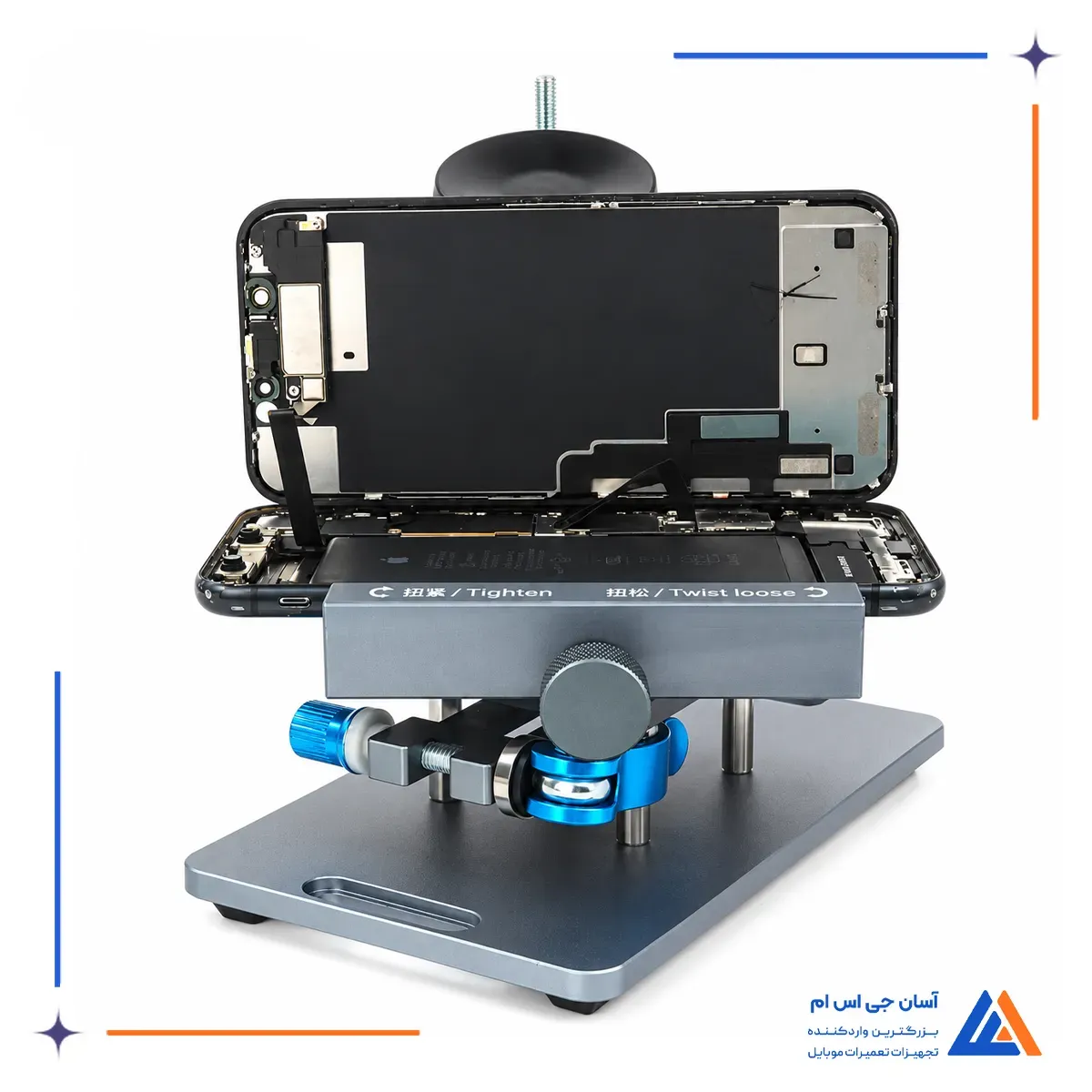

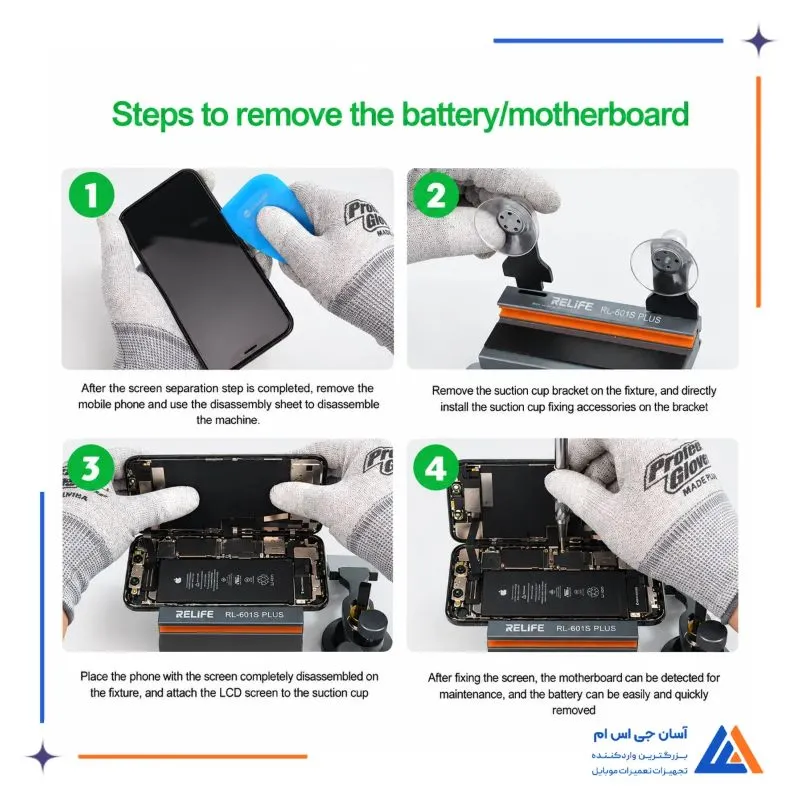

آموزش نگهداری نمایشگر هنگام تعمیر باتری و مادربرد

1. پس از پایان مرحله جداسازی نمایشگر، گوشی را از فیکسچر خارج کنید و با استفاده از ورق قاب بازکن، نمایشگر را از بدنه باز کنید.
2. مجموعه مکنده اصلی را از فیکسچر جدا کرده و رابط های مکنده جانبی سازگار را در محل مخصوص روی نگهدارنده نصب کنید.
3. گوشی را با نمایشگر باز شده داخل فیکسچر قرار دهید و صفحه نمایش را به مکنده های جانبی متصل کنید تا در موقعیت مناسب ثابت بماند.
4. پس از تثبیت نمایشگر، می توان به مادربرد و باتری دسترسی داشت و عملیات بررسی، تعمیر یا تعویض قطعات را انجام داد.
