لوپ سه چشم آر اف فور I17

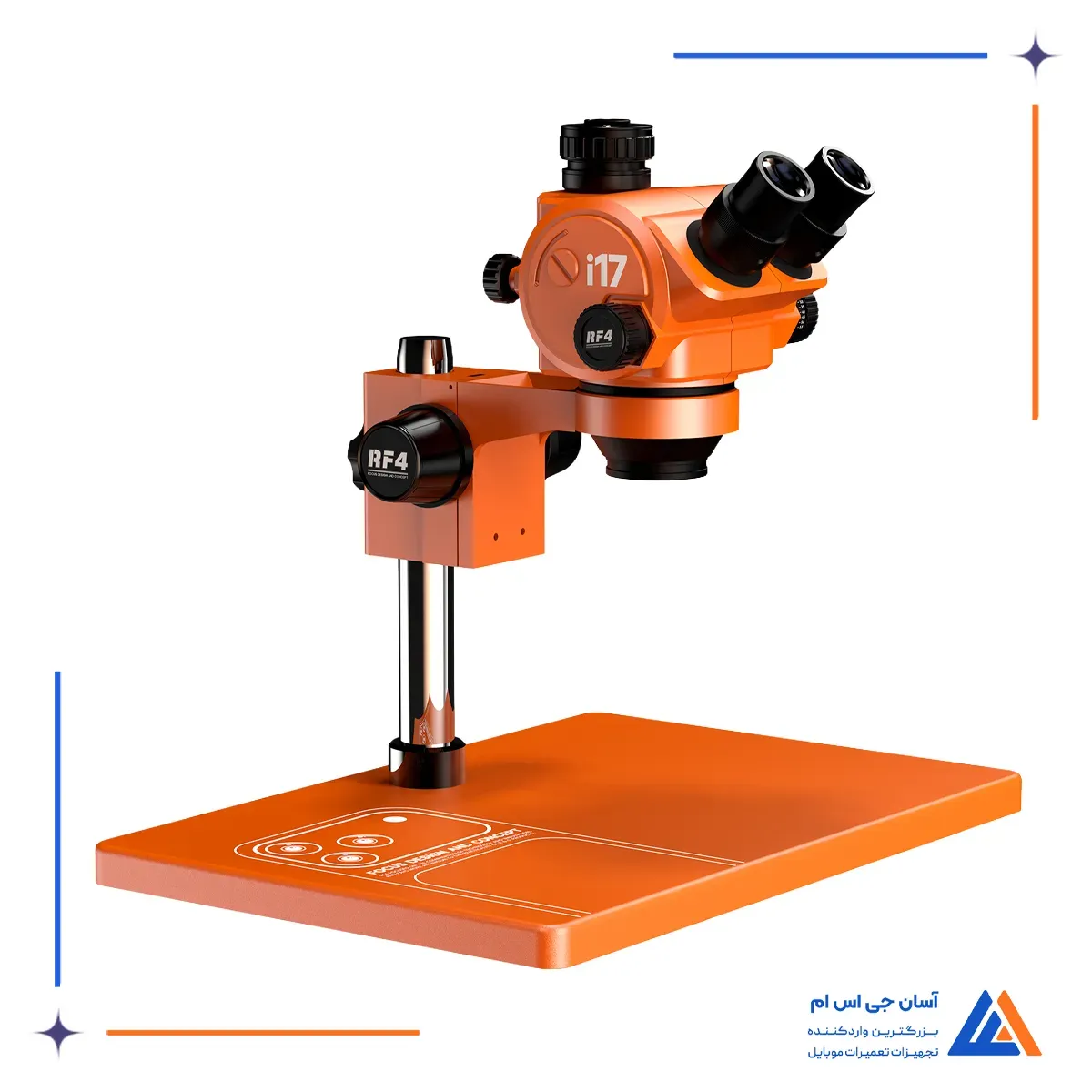

لوپ سه چشم RF4 i17 یک میکروسکوپ استریو با زوم پیوسته است که برای مشاهده جزئیات برد، عیب یابی بصری و انجام تعمیرات دقیق روی قطعات الکترونیکی کاربرد دارد. تغییر پیوسته بزرگنمایی کمک می کند تعمیرکار بدون تعویض لنز یا محدود شدن به چند سطح ثابت، میدان دید را متناسب با ابعاد قطعه و میزان جزئیات مورد نیاز تنظیم کند.

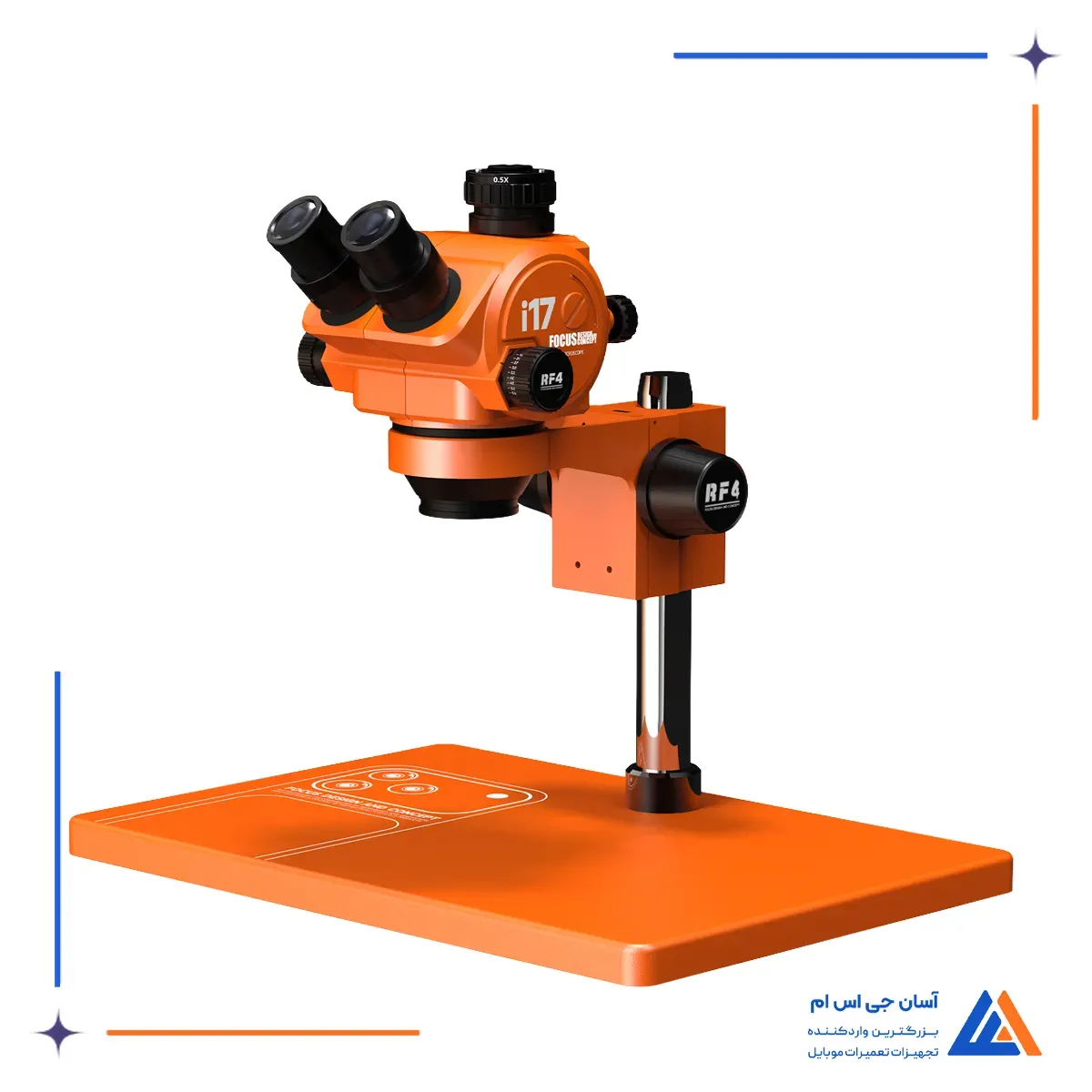

ساختار سه چشم این لوپ علاوه بر دو چشمی اصلی، مسیر اپتیکی جداگانه ای برای اتصال سیستم تصویربرداری در اختیار کاربر قرار می دهد. پایه فلزی بزرگ نیز فضای کافی برای قرار دادن و جابه جایی برد زیر هد فراهم می کند و در میزکاری که چند نوع ابزار تعمیرات سخت افزاری موبایل همزمان استفاده می شود، کنترل و دسترسی به برد را راحت تر می کند.

مشخصات و امکانات لوپ سه چشم RF4 I17

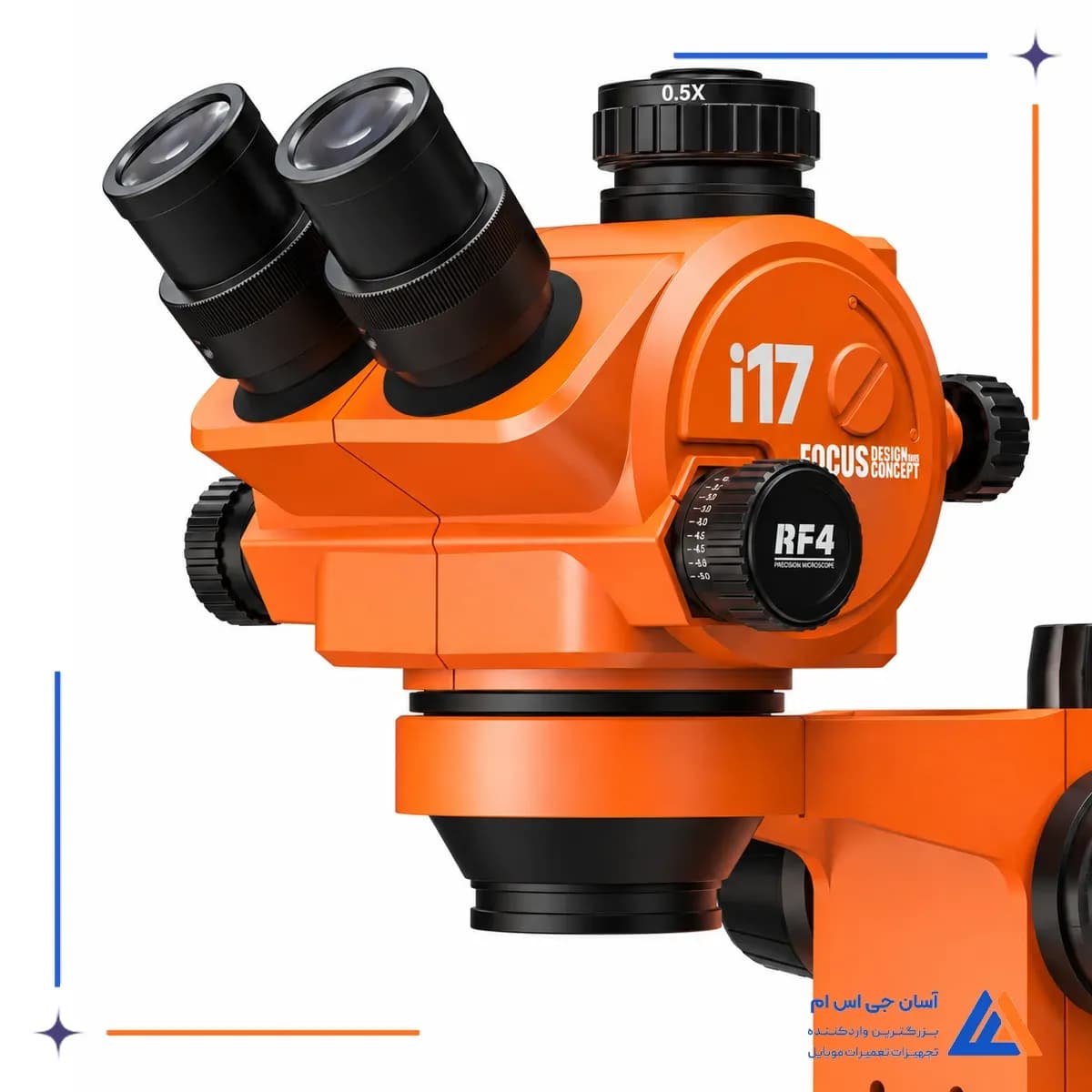

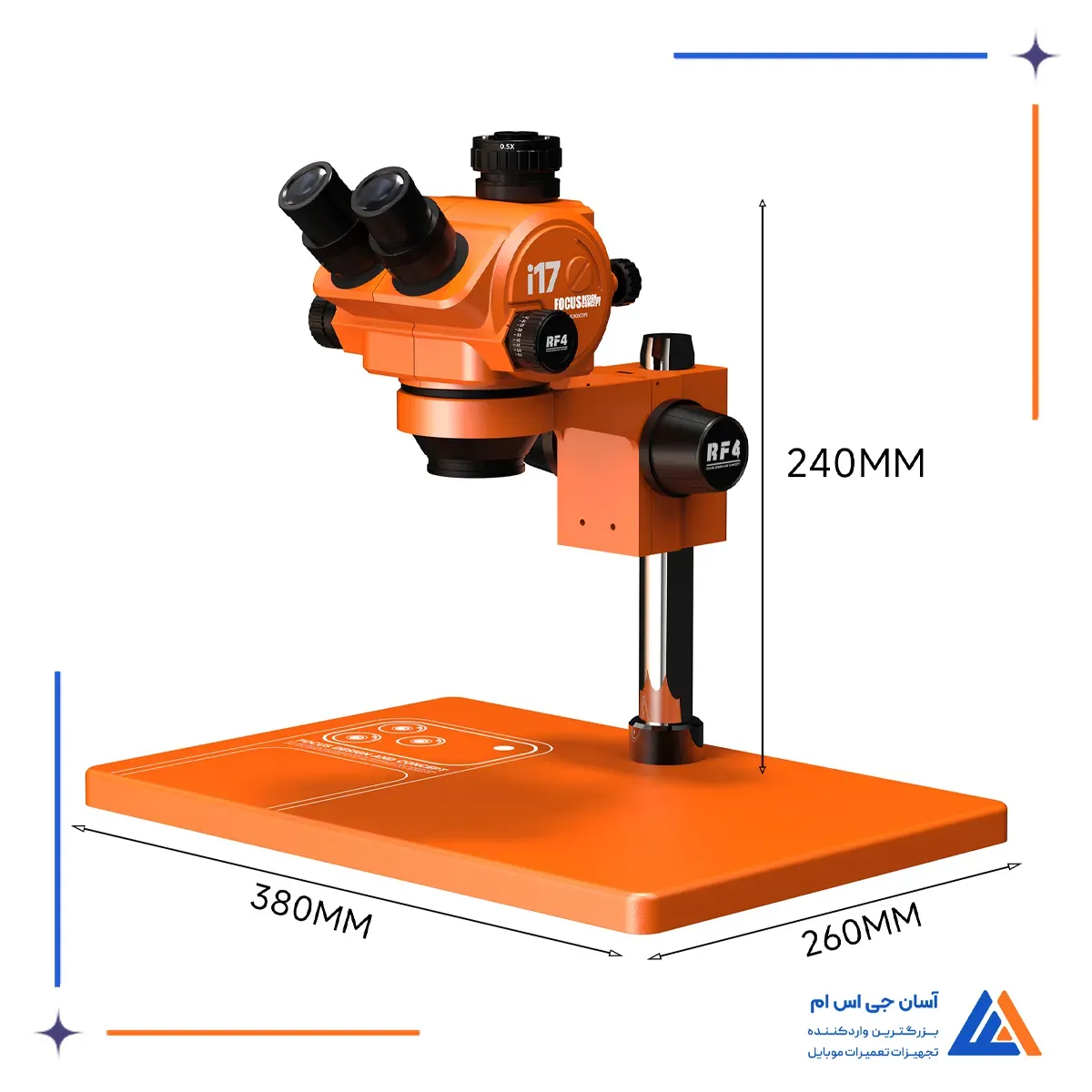

سیستم بزرگنمایی RF4 i17 از 7 تا 50 برابر را به صورت پیوسته پوشش می دهد و برای بررسی بخش های مختلف برد، از نمای وسیع تا مشاهده جزئیات ریز، قابل تنظیم است. هد سه چشم امکان مشاهده مستقیم از طریق دو چشمی و استفاده از مسیر اپتیکی جداگانه برای دوربین را فراهم می کند و در بخش اتصال دوربین نیز لنز همسان ساز 0.5X قرار دارد. این لوپ به رینگ لایت LED نیز مجهز است که اطراف بخش اپتیکی نصب می شود و نور مستقیم و متمرکز روی سطح برد و قطعات ایجاد می کند. ابعاد کلی دستگاه 380 × 260 × 240 میلی متر است که شامل طول 380 میلی متر، عرض 260 میلی متر و ارتفاع 240 میلی متر می شود.

بررسی لوپ سه چشم آر اف فور I17

محدوده بزرگنمایی 7 تا 50 برابر یکی از ویژگی های اصلی i17 برای کار روی بردهای الکترونیکی است. در بزرگنمایی پایین تر، بخش بیشتری از برد داخل میدان دید قرار می گیرد و پیدا کردن ناحیه مورد نظر، بررسی مسیرها و دنبال کردن بخش های مختلف مدار ساده تر می شود. با افزایش بزرگنمایی، تمرکز روی قطعات ریز، پایه های آی سی، اتصالات و نقاط کوچک برد بیشتر می شود.

این تغییر بزرگنمایی به صورت پیوسته انجام می شود؛ بنابراین تعمیرکار می تواند بین نمای کلی و نمای نزدیک حرکت کند و بزرگنمایی را دقیقا متناسب با کاری که روی برد انجام می دهد تنظیم کند. این موضوع در تعمیراتی که مدام بین بررسی کلی برد و مشاهده یک ناحیه کوچک جابه جا می شوند، کاربردی است.

کفی فلزی بزرگ برای کار روی برد

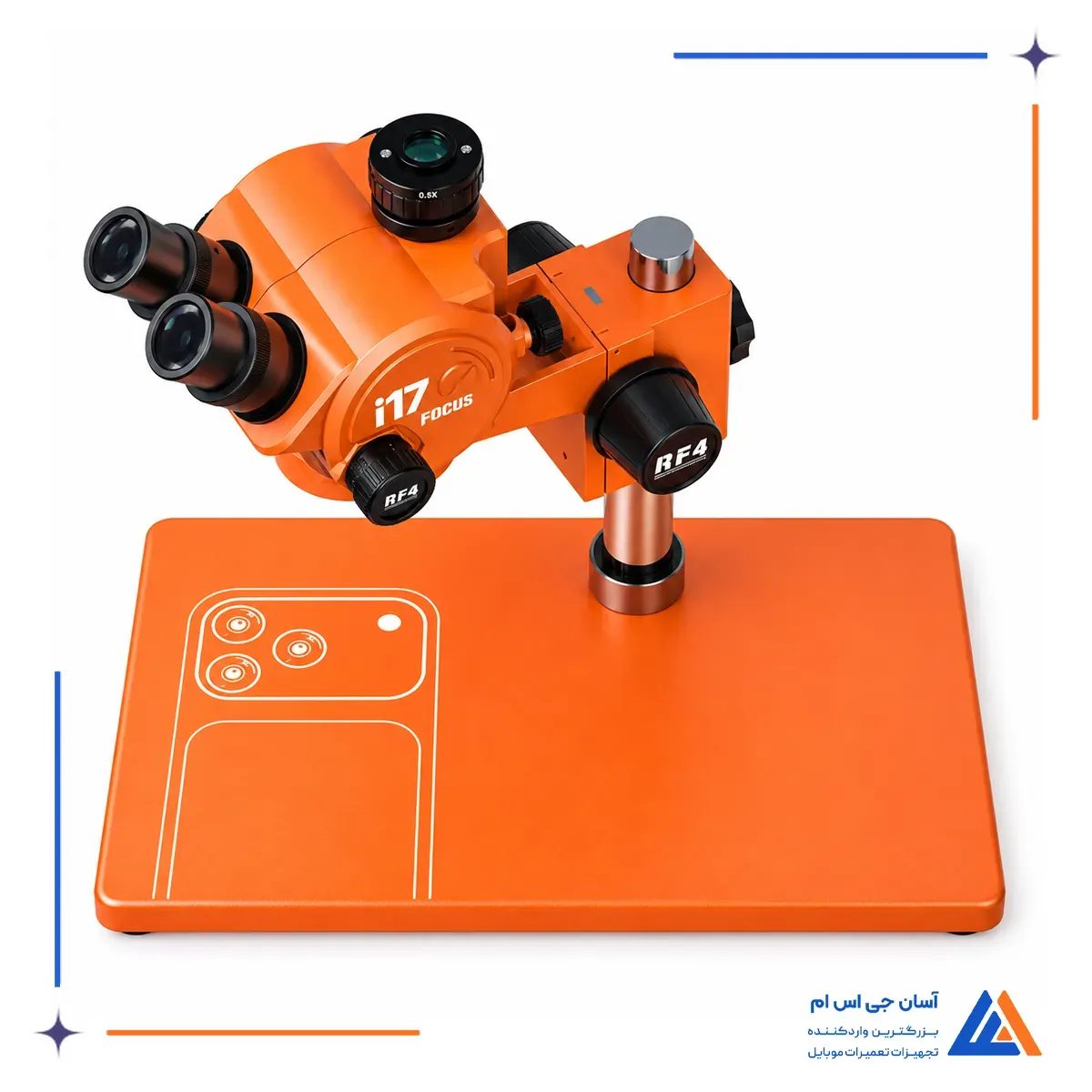

کفی i17 با ابعاد 260 × 380 میلی متر فضای کاری بزرگی زیر هد ایجاد می کند. این سطح برای قرار دادن بردهای مختلف و تغییر موقعیت آنها در حین بررسی مناسب است و اجازه می دهد بدون کمبود فضای کاری، برد در محدوده دید اپتیکی جابه جا شود. ساختار فلزی نیز تکیه گاه اصلی هد و ستون دستگاه را تشکیل می دهد. ابعاد بزرگ کفی در انتخاب لوپ و میکروسکوپ تعمیرات موبایل اهمیت دارد، چون فضای قابل استفاده زیر هد مستقیما روی راحتی جابه جایی برد و نحوه چیدمان میز تعمیر تاثیر می گذارد..

طراحی Orange Vision

بدنه نارنجی لوپ سه چشم RF4 I17 با عنوان Orange Vision شناخته می شود و بخش های اصلی هد، بازوی نگهدارنده و پایه با همین ترکیب رنگ طراحی شده اند. کنترل های مشکی، چشمی ها و اجزای اپتیکی نیز در تضاد با بدنه نارنجی قرار گرفته اند و ظاهر این نسخه را از بسیاری از لوپ های متداول تعمیراتی متمایز می کنند.

رنگ بدنه صرفا یک تفاوت ظاهری است و نقش مستقیمی در عملکرد اپتیکی دستگاه ندارد، اما برای تشخیص نسخه i17 Orange Vision از مدل ها و نسخه های دیگر RF4 مشخصه قابل توجهی محسوب می شود.

لامپ لوپ OK-9 با 144 LED

رینگ لایت OK-9 این لوپ از 144 چراغ LED برای نورپردازی مستقیم محدوده زیر لنز استفاده می کند و با ایجاد روشنایی یکنواخت اطراف میدان دید، مشاهده جزئیات برد و قطعات ریز را راحت تر می کند. طراحی حلقه ای آن باعث می شود نور از اطراف محور اپتیکی به سطح کار برسد و سایه های مزاحم کاهش پیدا کنند. این رینگ لایت دارای کنترل تنظیم شدت روشنایی است تا مقدار نور متناسب با شرایط کار تنظیم شود.

کنترل میدان دید هنگام تعمیر برد

زوم پیوسته i17 برای کارهایی مناسب است که تعمیرکار باید مرتب بین ناحیه وسیع و جزئیات کوچک برد حرکت کند. در مراحل اولیه بررسی می توان از بزرگنمایی پایین تر برای پیدا کردن بخش مورد نظر استفاده کرد و سپس بدون تغییر تجهیزات اپتیکی، بزرگنمایی را برای مشاهده دقیق تر همان قسمت افزایش داد.

این روش برای بررسی پایه های قطعات، مسیرهای برد، اتصالات، نواحی لحیم کاری و قسمت هایی که نیاز به مشاهده دقیق دارند کاربرد دارد. در چنین شرایطی لوپ سه چشم آر اف فور علاوه بر مشاهده مستقیم، امکان اضافه کردن سیستم تصویربرداری به میز تعمیر را نیز فراهم می کند.

مزایای لوپ سه چشم RF4 I17

• تنظیم آزاد میدان دید
• هد سه چشم
• مسیر مستقل اتصال دوربین
• پایه فلزی بزرگ
• فضای کاری وسیع
• مناسب مشاهده قطعات ریز
• مناسب بررسی دقیق برد

کاربردهای لوپ سه چشم آر اف فور I17

لوپ RF4 i17 برای عیب یابی بصری بردهای الکترونیکی، مشاهده قطعات کوچک، بررسی پایه های آی سی، کنترل اتصالات و بررسی نواحی لحیم کاری کاربرد دارد. قابلیت تغییر بزرگنمایی از 7 تا 50 برابر کمک می کند تعمیرکار متناسب با اندازه قطعه و نوع عملیات، نمای مناسب را انتخاب کند.

ساختار سه چشم نیز استفاده از دوربین را در کنار مشاهده مستقیم امکان پذیر می کند و برای میزهای تعمیراتی که به نمایش تصویر روی مانیتور یا ثبت تصویر نیاز دارند مفید است. کفی بزرگ، فضای کافی برای قرار دادن و جابه جایی برد زیر هد فراهم می کند و امکان استفاده راحت تر از ابزارهای جانبی هنگام کار را می دهد.
