لوپ سه چشم آر اف فور PX6

لوپ سه چشم آر اف فور PX6 یک میکروسکوپ استریو با زوم پیوسته است که برای مشاهده، عیب یابی و تعمیر قطعات ریز بردهای الکترونیکی استفاده میشود. محدوده بزرگنمایی استاندارد، چشمی های WF10X/23 و فاصله کاری 110 میلی متری، فضای لازم برای کار با هویه، پنس و ابزارهای میکروسولدینگ را فراهم میکنند. ساختار اپتیکی این دستگاه در میان لوپ های تعمیرات RF4 برای مشاهده جزئیات برد بدون وابستگی به بزرگنمایی دیجیتال کاربرد دارد.

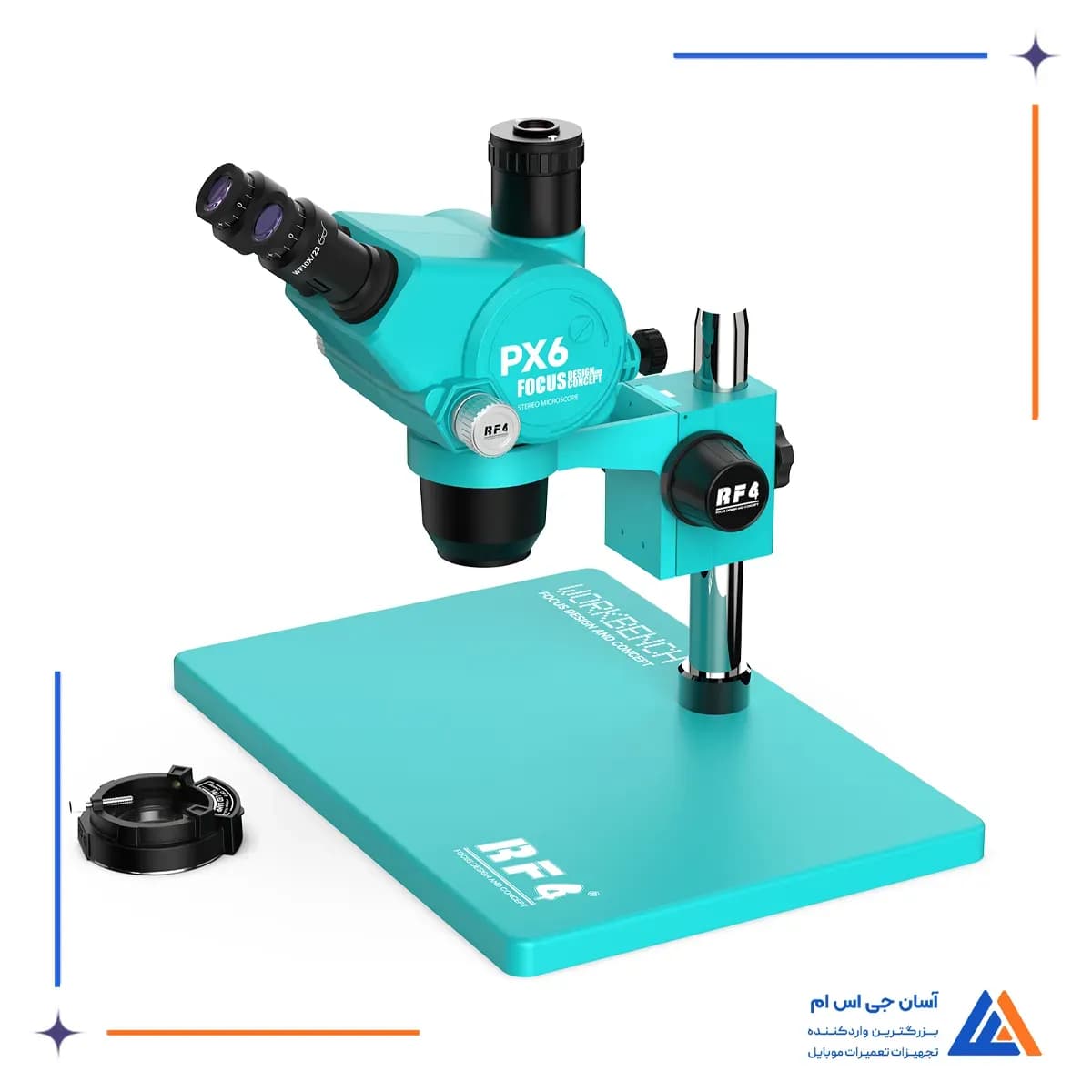

هد سه چشم PX6 مسیر مشاهده دوچشمی را همراه با خروجی مخصوص نصب دوربین ارائه میکند. کفی بزرگ، ستون عمودی و پیچ های فوکوس دوطرفه به تنظیم موقعیت هد روی برد کمک میکنند. این ترکیب برای میزهایی که چند نوع ابزار تعمیرات سخت افزاری موبایل روی آنها استفاده میشود، محدوده کاری مشخص و پایداری ایجاد میکند.

بررسی لوپ سه چشم RF4 PX6

PX6 در پیکربندی استاندارد از زوم پیوسته 6.5X تا 65X ، چشمی های WF10X/23، فاصله کاری 110 میلی متر بهره میبرد. لامپ حلقه ای 144 LED نور مورد نیاز محدوده زیر لنز را تامین میکند و لنز محافظ گردوغبار از ورود آلودگی به قسمت پایینی مجموعه اپتیکی جلوگیری میکند. رابط دوربین نیز برای اتصال تجهیزات تصویربرداری سازگار روی خروجی سوم هد در نظر گرفته شده است.

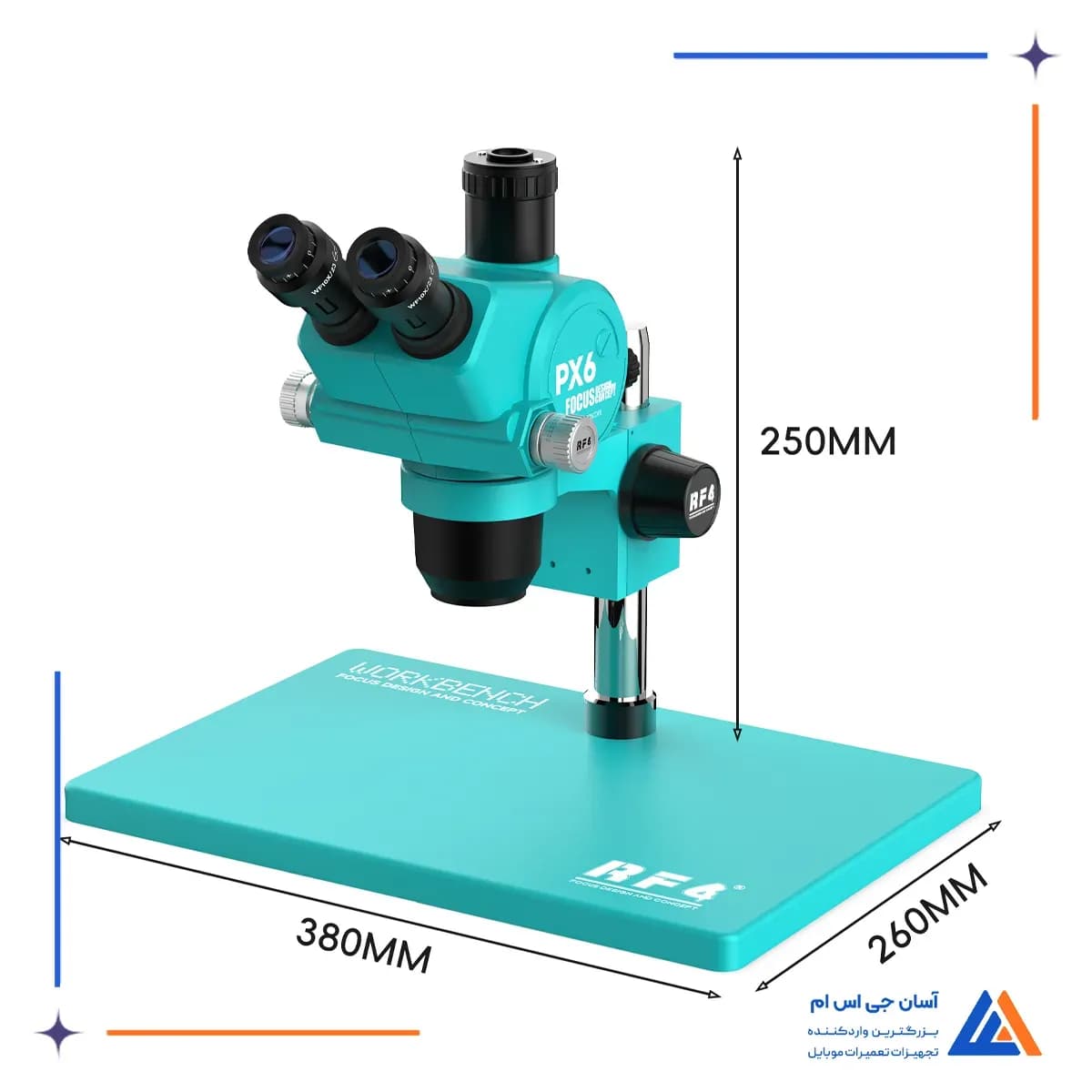

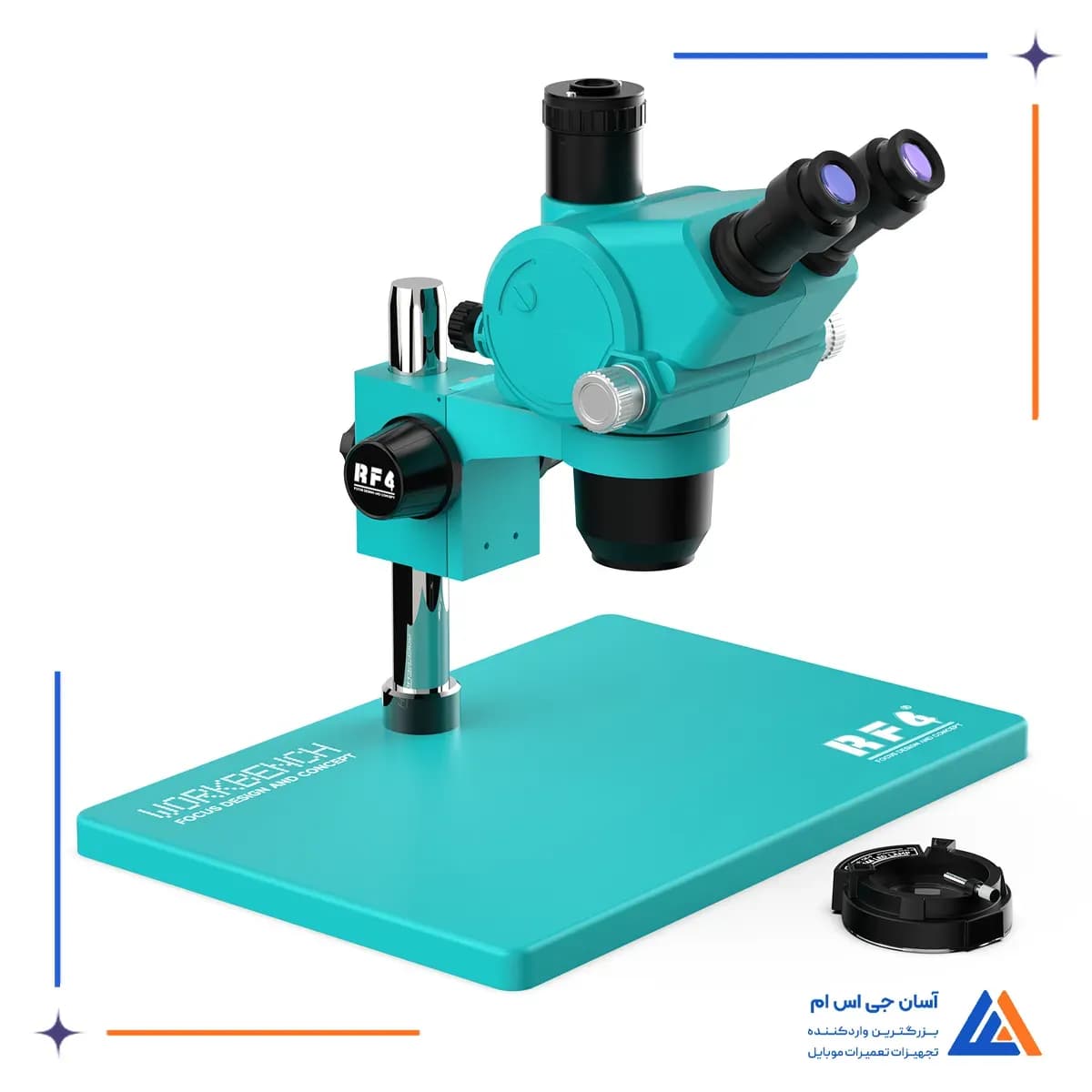

کفی دستگاه 380 × 260 میلی متر ابعاد دارد و ستون نگهدارنده آن 250 میلی متر ارتفاع و 32 میلی متر قطر دارد. این ابعاد فضای مناسبی برای قرار دادن برد موبایل، گیره برد و ابزارهای مورد نیاز زیر هد فراهم میکنند. پیچ فوکوس در دو طرف پایه قرار گرفته است تا تغییر ارتفاع و تنظیم وضوح از هر دو سمت دستگاه انجام شود.

تنظیم بزرگنمایی و فوکوس

پیچ های زوم در دو طرف هد قرار دارند و بزرگنمایی را به صورت پیوسته تغییر میدهند. تعمیرکار میتواند ابتدا با بزرگنمایی کمتر محدوده وسیع تری از برد را بررسی کند و سپس برای مشاهده پایه آی سی، مسیرهای ظریف یا کیفیت لحیم کاری، بزرگنمایی را افزایش دهد.

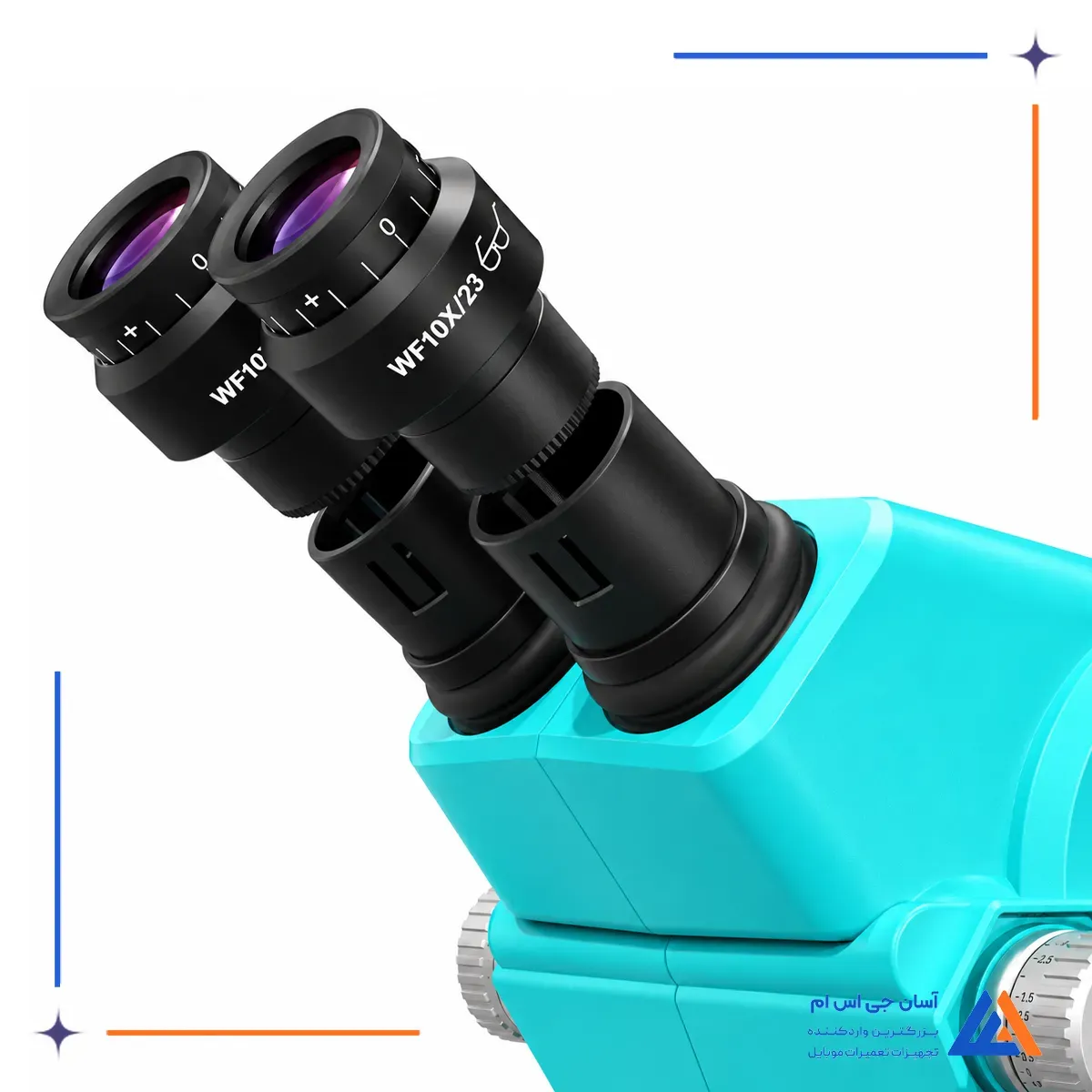

چشمی های قابل تنظیم به هماهنگ کردن تصویر دو چشم کمک میکنند. تنظیم فوکوس با حرکت عمودی هد روی ستون انجام میشود و پس از رسیدن به وضوح مناسب، بزرگنمایی میتواند متناسب با جزئیات مورد بررسی تغییر کند.

نقاط نصب تجهیزات جانبی

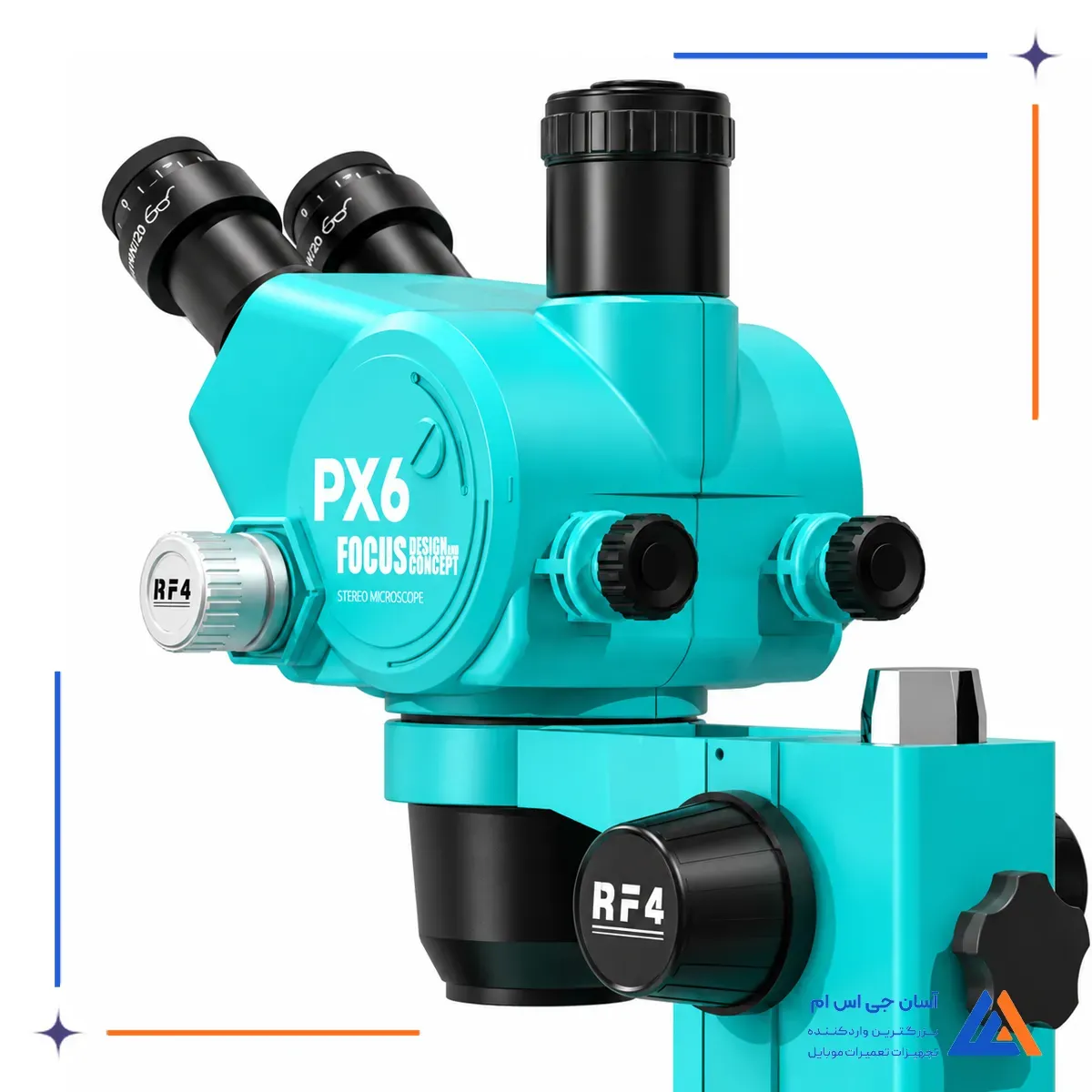

در قسمت پشت هد PX6 دو محل نصب برای اضافه کردن تجهیزات جانبی و عبور منظم کابل در نظر گرفته شده است. این ساختار از رها شدن کابل دوربین یا تجهیزات نصب شده در محدوده کار جلوگیری میکند و امکان شخصی سازی چیدمان هد را متناسب با تجهیزات مورد استفاده فراهم میسازد.

خروجی سوم بالای هد برای نصب دوربین سازگار کاربرد دارد. دوربین و نمایشگر به صورت انتخابی ارائه میشوند و باید پیش از ثبت سفارش، محتویات دقیق بسته و تجهیزات تصویربرداری مورد نیاز بررسی شوند.

تغییر بزرگنمایی با لنزهای کمکی

لنز کمکی 0.5X در ترکیب با چشمی استاندارد، بزرگنمایی را به 3.25 تا 32.5 برابر تغییر میدهد و فاصله کاری را به 205 میلی متر افزایش میدهد. این ترکیب میدان دید 6.77 تا 67.7 میلی متری ایجاد میکند و برای کارهایی مناسب است که به فضای بیشتری میان لنز و برد نیاز دارند.

لنز 2X با چشمی استاندارد محدوده بزرگنمایی را به 13 تا 130 برابر میرساند و میدان دید را به 1.69 تا 16.9 میلی متر کاهش میدهد. فاصله کاری در این حالت 35 میلی متر است؛ بنابراین این لنز برای مشاهده جزئیات ریزتر مناسب است، اما فضای حرکت ابزار زیر لنز محدودتر میشود.

چشمی های 20X/12 و 30X/8 نیز برای بزرگنمایی های بالاتر قابل استفاده هستند. انتخاب چشمی یا لنز کمکی باید بر اساس میدان دید، فاصله کاری و فضای مورد نیاز برای حرکت ابزار انجام شود، نه فقط بیشترین عدد بزرگنمایی.

مزایای لوپ سه چشم آر اف فور PX6

• زوم پیوسته اپتیکی
• فاصله کاری 110 میلی متری
• میدان دید تا 33.8 میلی متر
• چشمی عریض WF10X/23
• نور حلقه ای 144 LED
• پیچ فوکوس دوطرفه
• قابلیت نصب دوربین
• نقاط نصب تجهیزات جانبی
• مسیر منظم عبور کابل
• کفی بزرگ 380×260 میلی متری

کاربردهای لوپ سه چشم RF4 PX6

PX6 برای تعمیر برد موبایل، میکروسولدینگ، بررسی پایه های آی سی، کنترل کیفیت لحیم کاری، مشاهده قطعات SMD، عیب یابی مسیرهای برد و بررسی خوردگی یا آسیب سطحی قطعات کاربرد دارد. هد سه چشم نیز امکان افزودن دوربین سازگار را برای ثبت تصویر، نمایش روی مانیتور یا آموزش تعمیرات فراهم میکند.

دوربین و نمایشگر جزو تجهیزات انتخابی هستند و حضور آنها در بسته اصلی قطعی نیست. لنزهای کمکی و چشمی های دیگر نیز فاصله کاری، میدان دید و بزرگنمایی را تغییر میدهند و باید متناسب با نوع تعمیر انتخاب شوند.
