دوربین لوپ آر اف فور RF-39B 4K

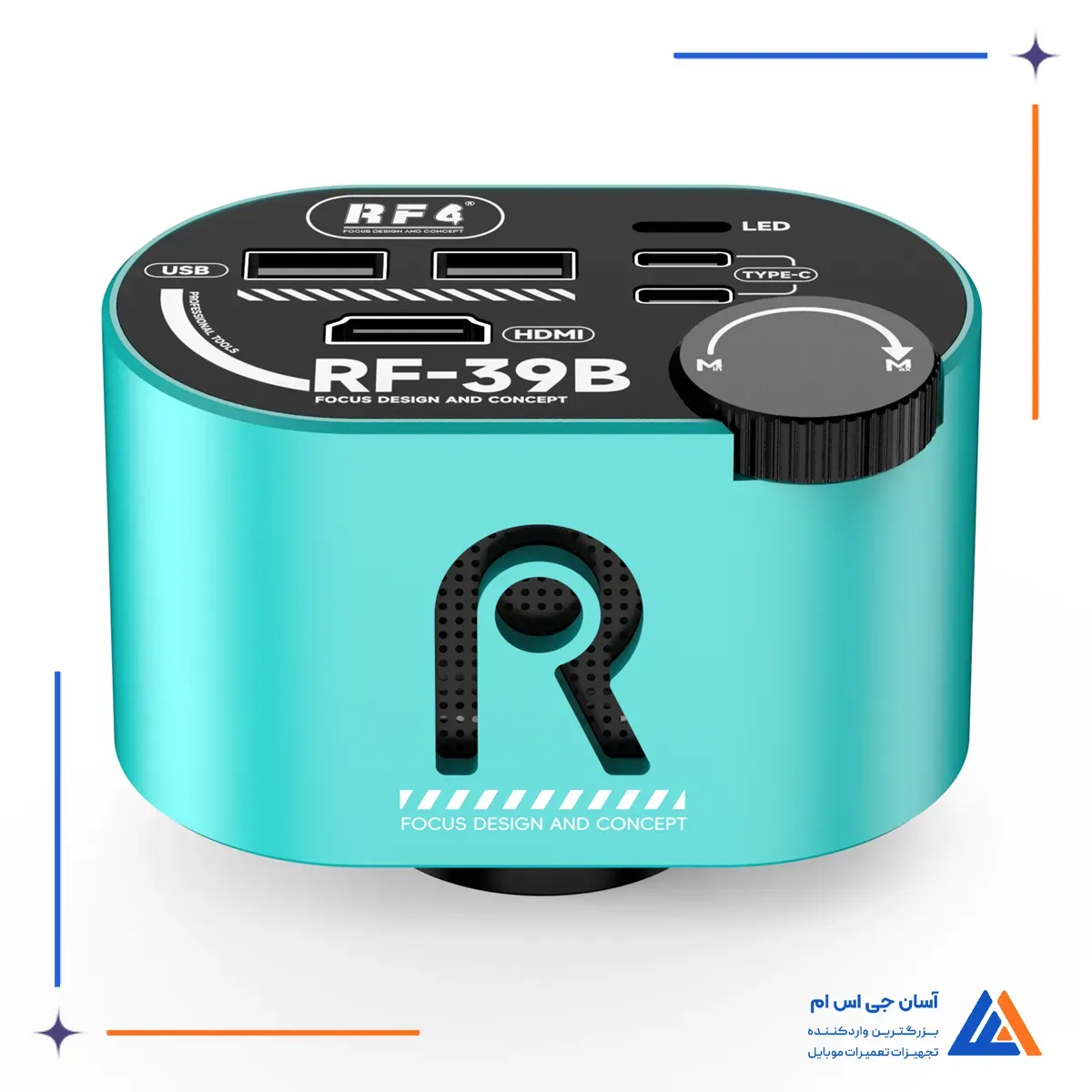

دوربین لوپ RF4 RF-39B 4K برای انتقال تصویر لوپ به مانیتور و مشاهده دقیق مادربرد، پایه های آی سی، قطعات SMD و نقاط لحیم کاری استفاده می شود. این مدل از سنسور Sony CMOS با وضوح 8.29 مگاپیکسل بهره می برد و با ساختار واید و قابلیت زوم، امکان جابه جایی بین نمای کلی برد و بخش های ریزتر را فراهم می کند. در میان دوربین های آر اف فور، RF-39B برای میزهایی مناسب است که علاوه بر وضوح تصویر، کنترل مستقیم زوم و تنظیمات تصویری نیز اهمیت دارد.

خروجی HDMI امکان نمایش تصویر 4K روی مانیتور را فراهم می کند و دو رابط USB نیز برای اتصال فلش مموری و موس در نظر گرفته شده اند. کنترل های نوردهی، تراز سفیدی، خطوط راهنما، چرخش تصویر و ذخیره تنظیمات باعث می شوند RF-39B در کنار سایر ابزار تعمیرات سخت افزاری موبایل برای بررسی برد، میکروسولدینگ، مستندسازی و کارهای تصویری زیر لوپ کاربرد داشته باشد.

مشخصات و امکانات دوربین لوپ RF4 RF-39B 4K

دوربین لوپ RF4 RF-39B 4K از سنسور Sony CMOS با وضوح 8.29 مگاپیکسل و اندازه پیکسل 1.45×1.45 میکرومتر استفاده می کند. خروجی HDMI در رزولوشن 3840 × 2160 با نرخ 30 فریم بر ثانیه و در رزولوشن 1920 × 1080 با نرخ 60 فریم بر ثانیه کار می کند. این ترکیب امکان انتخاب بین وضوح بالاتر برای مشاهده جزئیات ریز برد و نرخ فریم بیشتر برای نمایش روان تر حرکات دست، ابزار و عملیات لحیم کاری را فراهم می کند.

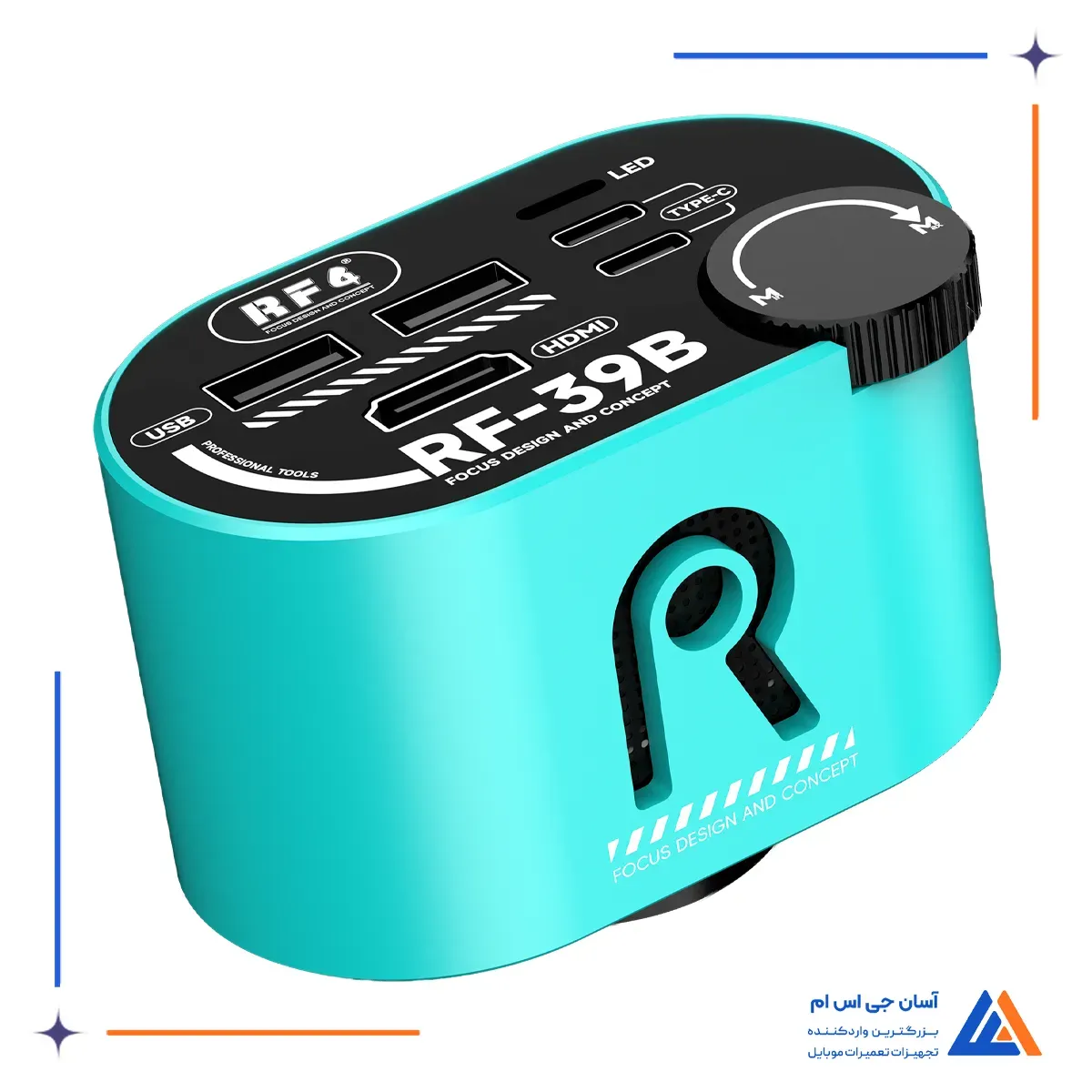

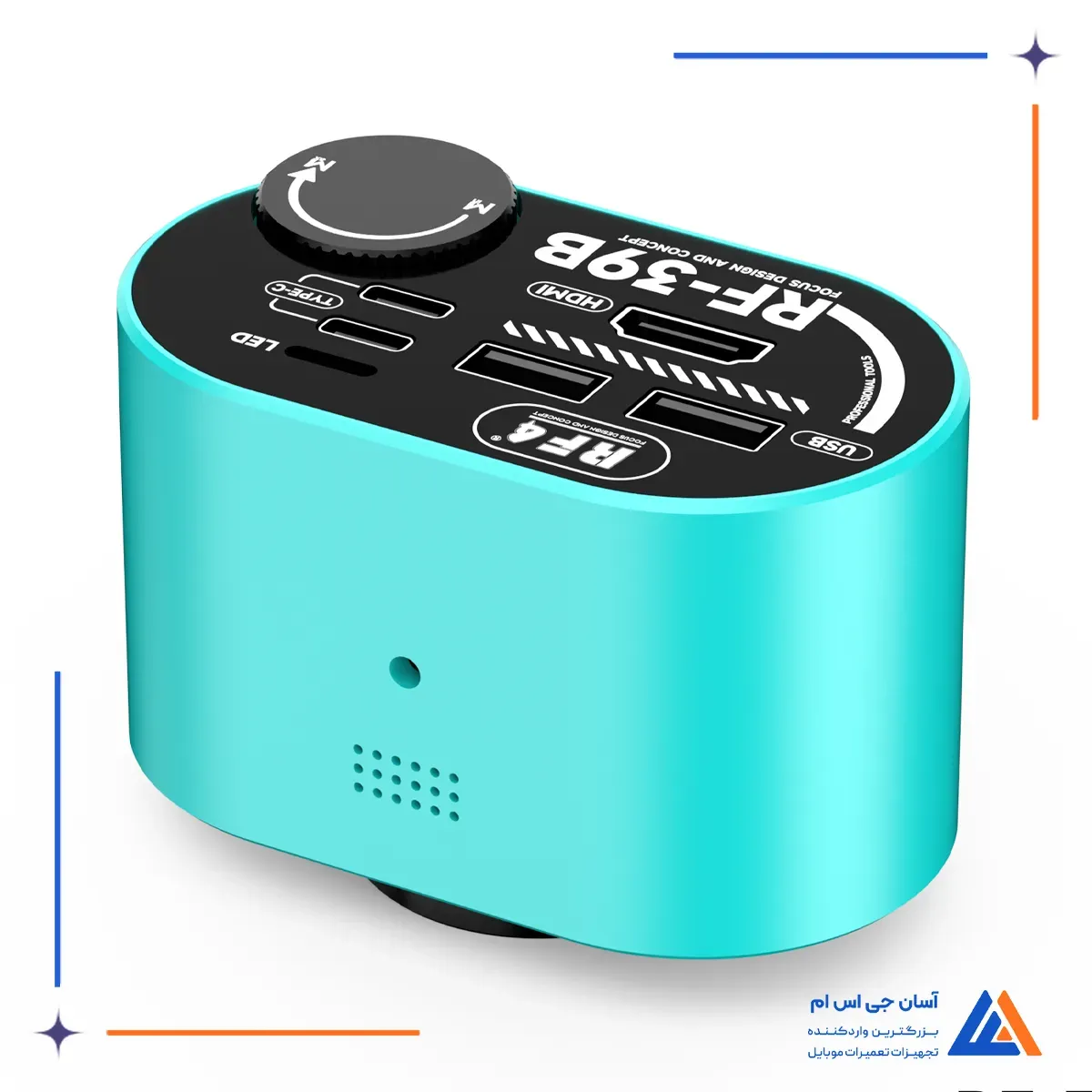

از نظر اتصالات، RF-39B دارای 2 درگاه Type-C، یک خروجی HDMI و 2 درگاه USB برای اتصال فلش مموری و موس است. این مجموعه رابط ها امکان اتصال دوربین به نمایشگر، ذخیره اطلاعات و کنترل تنظیمات با موس را فراهم می کند و استفاده از دوربین را روی میز تعمیر انعطاف پذیرتر می سازد.

بررسی دوربین لوپ آر اف فور RF-39B 4K

RF-39B با ساختار واید برای نمایش محدوده وسیع تری از سطح زیر لوپ طراحی شده و از سنسور Sony CMOS با اندازه 1/1.8 اینچ استفاده می کند. اسکرول چرخشی روی بدنه امکان تنظیم میزان زوم را فراهم می کند تا تعمیرکار هنگام بررسی برد، بدون جابه جایی مداوم هد یا قطعه، بین نمای کلی مادربرد و جزئیات ریزتر حرکت کند. زوم تصویر با حفظ وضوح جزئیات انجام می شود تا پایه های آی سی، پدها، مسیرهای برد و قطعات SMD در بزرگنمایی های مختلف قابل بررسی باقی بمانند.

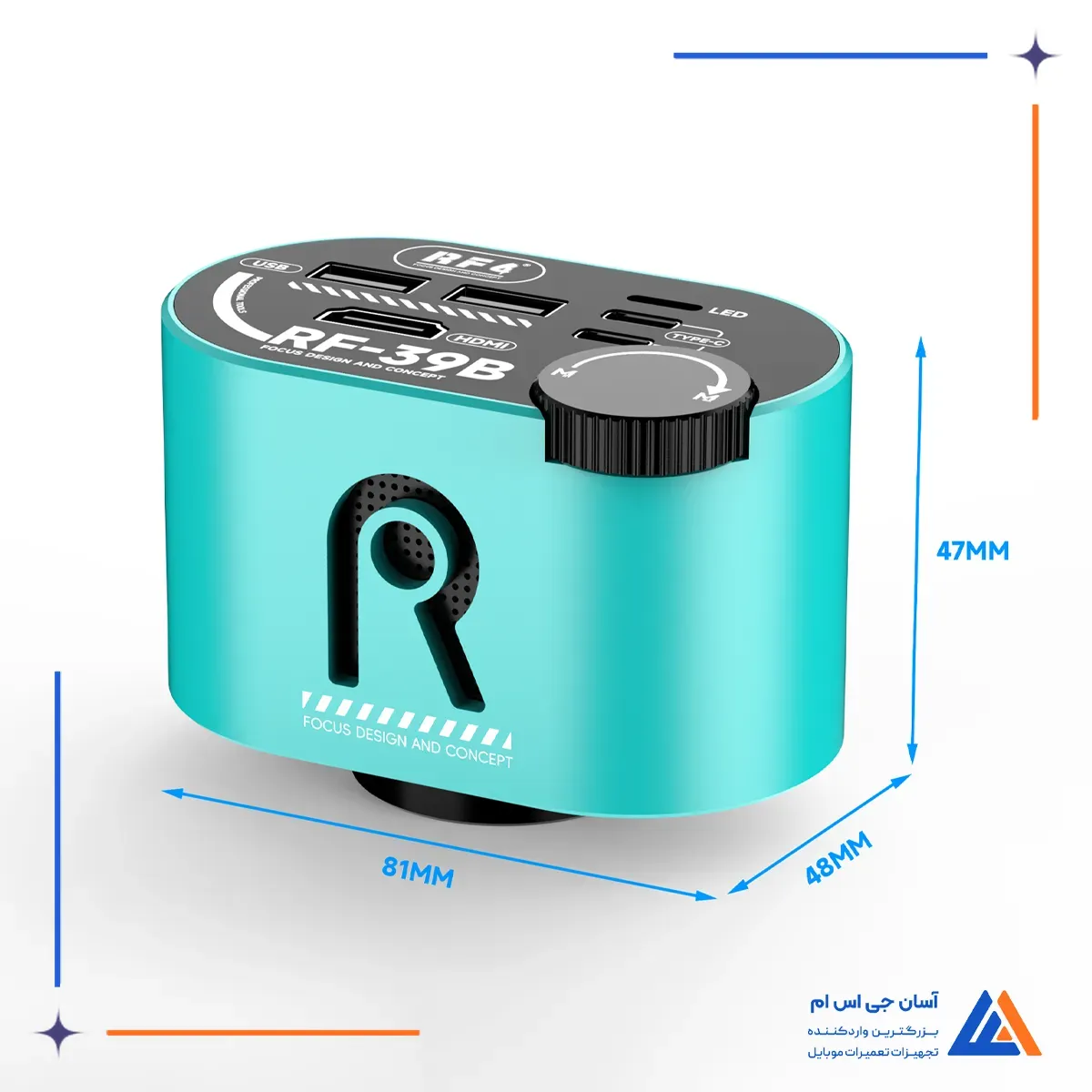

ابعاد بدنه دوربین 47×48×81 میلی متر است که ساختار جمع و جوری برای نصب روی مجموعه لوپ ایجاد می کند. ترکیب زاویه دید وسیع، سنسور 1/1.8 اینچی سونی و کنترل مستقیم زوم، RF-39B را برای کارهایی مناسب می کند که تعمیرکار به جابه جایی سریع بین مشاهده کلی برد و بررسی نقطه ای قطعات نیاز دارد.

تنظیم نوردهی و تراز سفیدی

دوربین لوپ RF4 RF-39B 4K از تنظیم نوردهی دستی و خودکار پشتیبانی می کند و روشنایی تصویر نیز قابل کنترل است. تراز سفیدی به صورت دستی و خودکار تنظیم می شود و امکان تغییر کانال های قرمز، سبز و آبی نیز وجود دارد تا رنگ تصویر متناسب با نور محیط، نوع چراغ لوپ و سطح برد تنظیم شود. این قابلیت ها به کاهش خطای دید ناشی از نور زیاد، بازتاب سطح برد یا به هم خوردن تعادل رنگ کمک می کنند و تشخیص مرز قطعات، پایه های آی سی و نقاط لحیم کاری را دقیق تر می سازند.

در دوربین های لوپ تعمیرات، این تنظیمات زمانی اهمیت بیشتری پیدا می کنند که تعمیرکار روی بردهای مختلف یا زیر منابع نوری متفاوت کار می کند. امکان کنترل نور و رنگ، همراه با خطوط راهنما، برای جانمایی برد، مقایسه موقعیت اجزا و بررسی نقاط مشخص روی مدار کاربرد دارد؛ به خصوص در کارهای تکرارشونده که چند قطعه باید در محدوده و موقعیت مشابه بررسی شوند.

چرخش و نمایش آینه ای تصویر

RF-39B از نمایش آینه ای و برگرداندن تصویر در جهت افقی و عمودی پشتیبانی می کند. این قابلیت کمک می کند جهت تصویر متناسب با نحوه نصب دوربین و موقعیت هد لوپ تنظیم شود و تعمیرکار مجبور نباشد برای اصلاح جهت نمایش، خود دوربین یا برد را جابه جا کند.

زبان منو

منوی دوربین لوپ RF4 RF-39B 4K از زبان های انگلیسی، چینی، چینی سنتی و اسپانیایی پشتیبانی می کند و زبان پیش فرض انگلیسی است. این تنظیم از داخل منوی دستگاه قابل تغییر است.

تفاوت RF-39B با RF-39A

RF-39B و RF-39A از نظر بخش اصلی تصویربرداری به یکدیگر نزدیک هستند و هر دو از سنسور Sony CMOS با وضوح 8.29 مگاپیکسل، اندازه پیکسل 1.45×1.45 میکرومتر، رابط لنز CS، خروجی HDMI و امکانات تنظیم تصویر استفاده می کنند. RF-39B بیشتر با طراحی واید، کنترل زوم روی بدنه و چیدمان جدید رابط ها و کنترل ها ازدوربین لوپ RF-39A متمایز می شود؛ بنابراین انتخاب میان این دو مدل بیشتر به نوع چیدمان میزکار، شیوه کنترل زوم و فرم مورد نیاز کاربر بستگی دارد، نه صرفا تفاوت در رزولوشن سنسور.

مزایای دوربین لوپ آر اف فور RF-39B 4K

• خروجی تصویر 4K
• سنسور Sony CMOS
• دارای اسکرول برای تنظیم میزان زوم
• زاویه دید وسیع
• کنترل مستقیم زوم
• خروجی Full HD با 60 فریم
• تنظیم نوردهی دستی و خودکار
• تراز سفیدی دستی و خودکار
• 8 خط راهنمای قابل تنظیم
• پشتیبانی از موس و فلش
• چرخش افقی و عمودی تصویر
• ذخیره تنظیمات دستگاه

کاربردهای دوربین لوپ RF4 RF-39B 4K

RF-39B برای مشاهده مادربرد موبایل، بررسی پایه های آی سی، قطعات SMD، مسیرهای برد و کیفیت لحیم کاری روی نمایشگر استفاده می شود. خروجی 4K برای مشاهده جزئیات ریز و حالت Full HD با 60 فریم برای کارهای زنده مانند لحیم کاری، سیم کشی و بررسی حرکت ابزار زیر لوپ کاربرد دارد. خطوط راهنما، زوم، کنترل رنگ و قابلیت چرخش تصویر نیز برای مستندسازی تعمیر و انجام کارهای تکرارشونده روی برد مفید هستند.
