گیره نگهدارنده برد همه کاره آر اف فور RF-FT13S

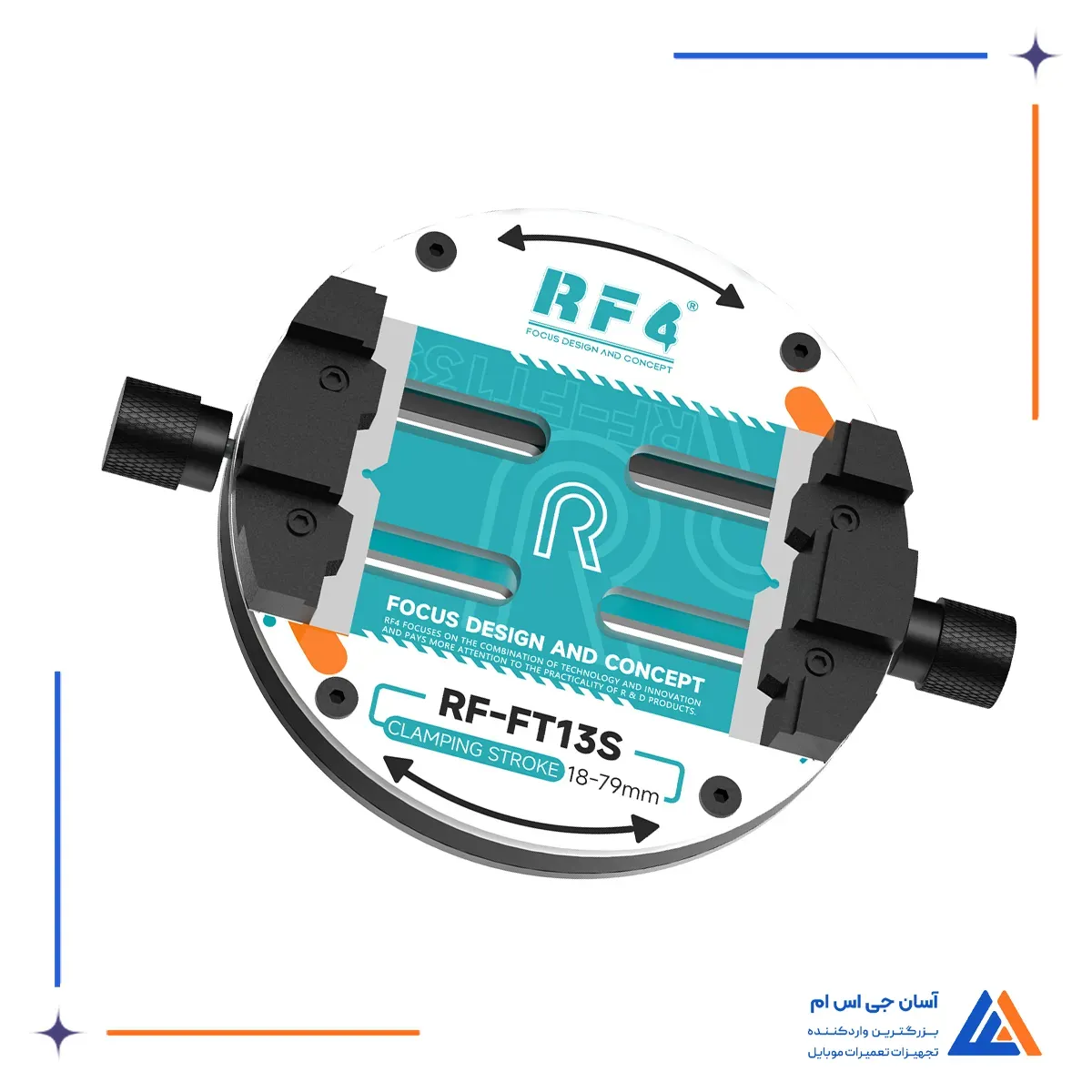

گیره نگهدارنده برد همه کاره RF4 RF-FT13S برای ثابت نگه داشتن مادربرد، آی سی و بردهای دارای فرم استاندارد یا نامنظم هنگام لحیم کاری و تعمیر ساخته شده است. مکانیزم چرخش هم مرکز، قطعه را هنگام تغییر زاویه در مرکز گیره نگه می دارد و از جابجایی خارج از محور جلوگیری می کند؛ ساختاری که در میان گیره های آر اف فور برای کار روی نقاط مختلف یک برد بدون بستن دوباره آن کاربرد دارد.

طراحی حلقه ای و باز گیره، فضای اطراف برد و محل های لحیم کاری را مسدود نمی کند و دسترسی نوک هویه یا ابزار تعمیر را حفظ می کند. این ساختار هنگام کار زیر لوپ، بخشی از ابزار تعمیرات سخت افزاری موبایل را به یک سطح نگهدارنده ثابت تبدیل می کند تا تعمیرکار بتواند زاویه برد را متناسب با محل تعمیر تغییر دهد.

مشخصات و امکانات گیره نگهدارنده برد RF4 RF-FT13S

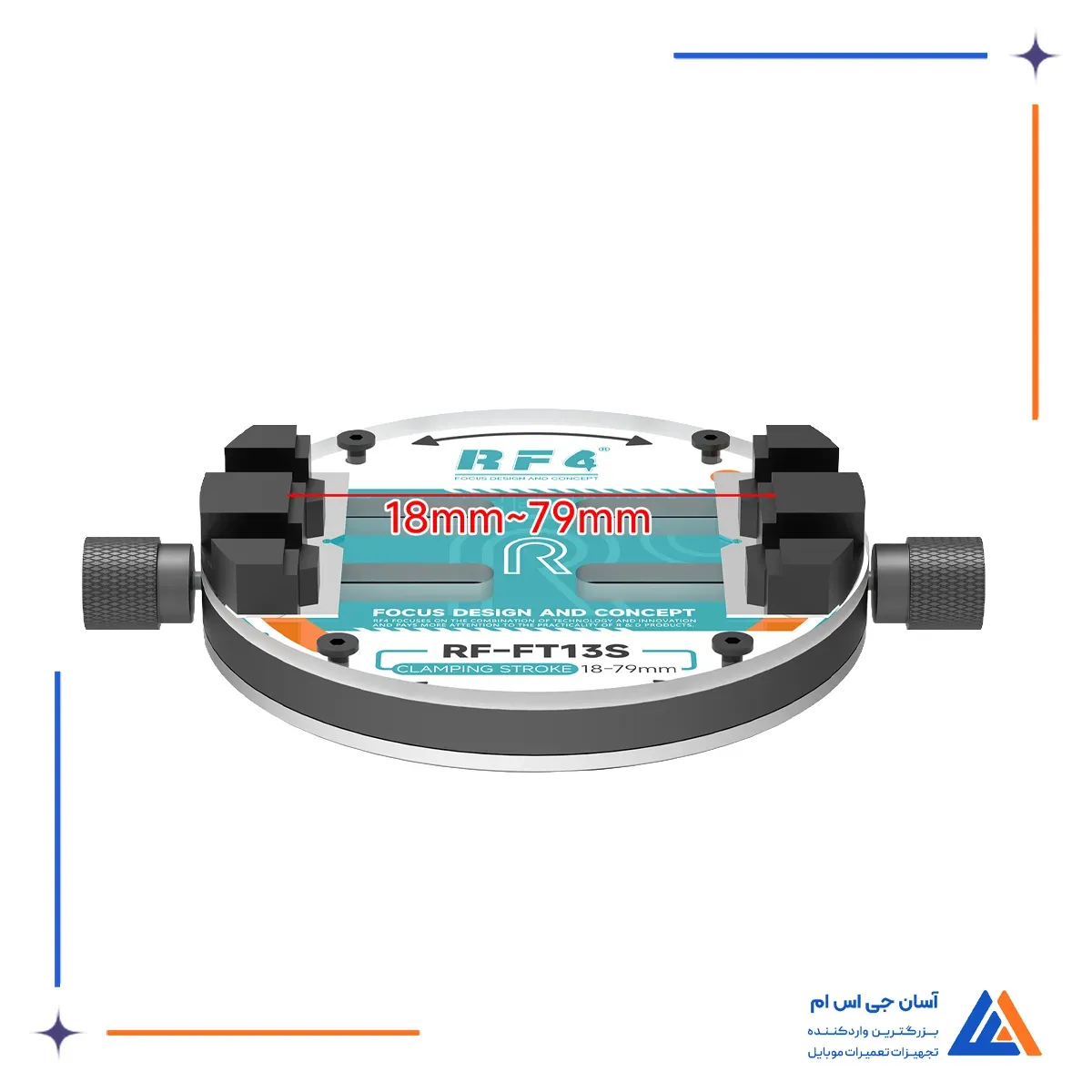

RF-FT13S قطعاتی با عرض 18 تا 79 میلی متر را نگه می دارد و قطر کلی بدنه آن 132 میلی متر است. صفحه شیشه ای دستگاه تا دمای 500 درجه سانتی گراد مقاومت حرارتی دارد و سطح صاف آن برای پاک کردن بقایای فلکس و آلودگی های حاصل از تعمیر مناسب است؛ بنابراین می توان گیره را در عملیات حرارتی برد و آی سی بدون مسدود شدن محدوده لحیم کاری به کار گرفت.

صفحه شیشه ای زیر محدوده کار سطحی صاف و مقاوم برای قرارگیری قطعه و جمع شدن باقی مانده مواد تعمیراتی ایجاد می کند و تمیز کردن فلکس، چسب و ذرات قلع را ساده تر می کند. وزن گیره 250 گرم و وزن بسته بندی 310 گرم است؛ ابعاد بسته بندی نیز 14 × 11 × 4 سانتی متر اعلام شده که حمل و نگهداری آن را کنار سایر تجهیزات تعمیر برد آسان تر می کند.

بررسی گیره نگهدارنده برد همه کاره آر اف فور RF-FT13S

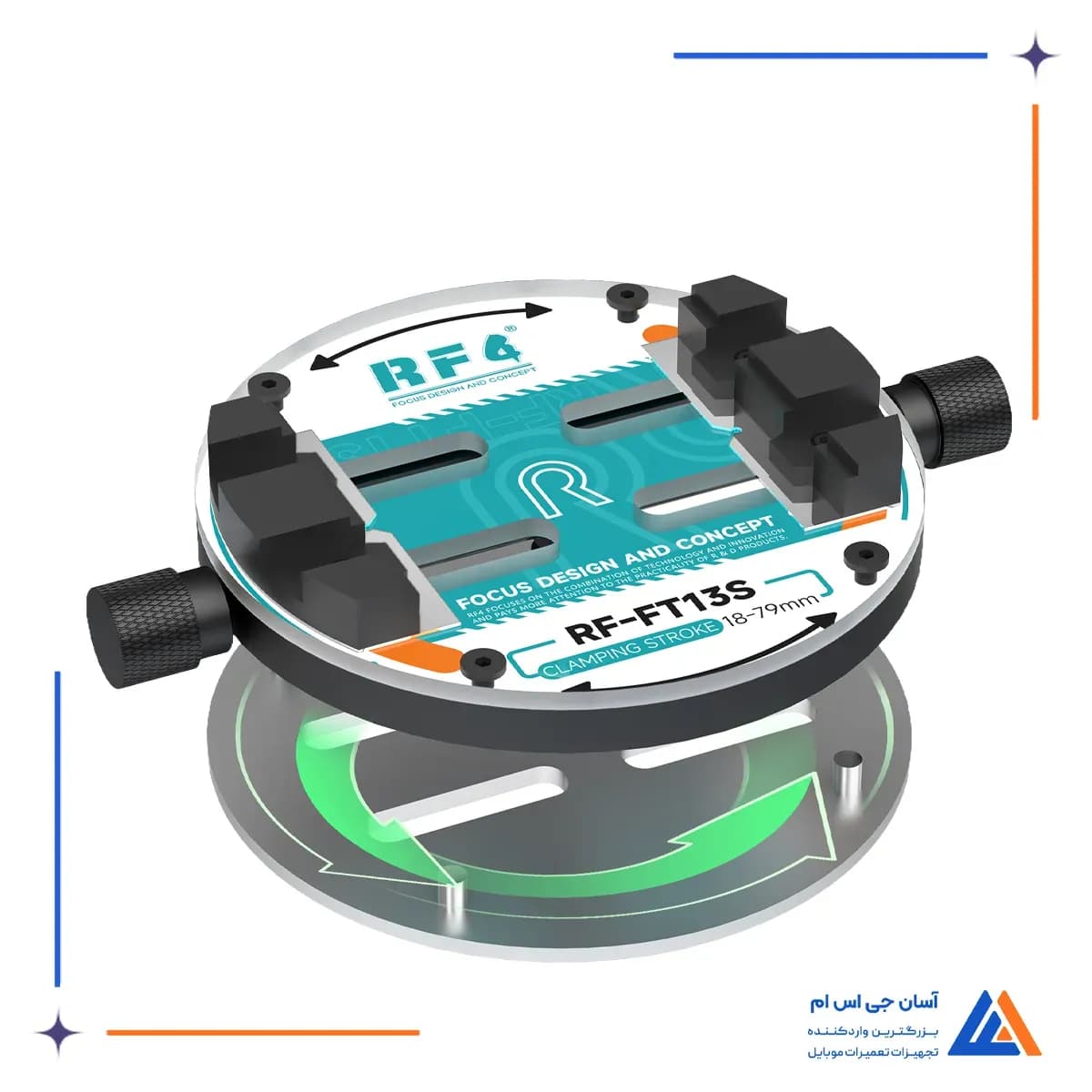

مکانیزم چرخشی RF-FT13S باعث می شود محور چرخش با مرکز ناحیه نگهداری قطعه هماهنگ بماند و هنگام تغییر زاویه مادربرد، برد از محدوده کار زیر لوپ خارج نشود. این ساختار برای کار روی چند ضلع برد یا آی سی کاربرد دارد و امکان تغییر زاویه قطعه را بدون باز کردن کامل فک ها فراهم می کند؛ در نتیجه نیاز به جانمایی دوباره برد و تنظیم مجدد محل تعمیر کمتر می شود.

ساختار حلقه ای گیره، بخش مرکزی را باز نگه می دارد تا دسترسی به پدها، پایه ها و نقاط لحیم کاری محدود نشود. این ویژگی هنگام سیم کشی، تعمیر مسیر، کار روی آی سی و پاک کردن چسب اطراف قطعات اهمیت دارد، چون بدنه گیره نباید مسیر حرکت هویه، هیتر یا ابزار دستی را مسدود کند. در انتخاب گیره تعمیرات برد، باز بودن محدوده کار یکی از نکات مهم برای انجام تعمیرات دقیق زیر لوپ است.

تنظیم دو طرفه فک ها

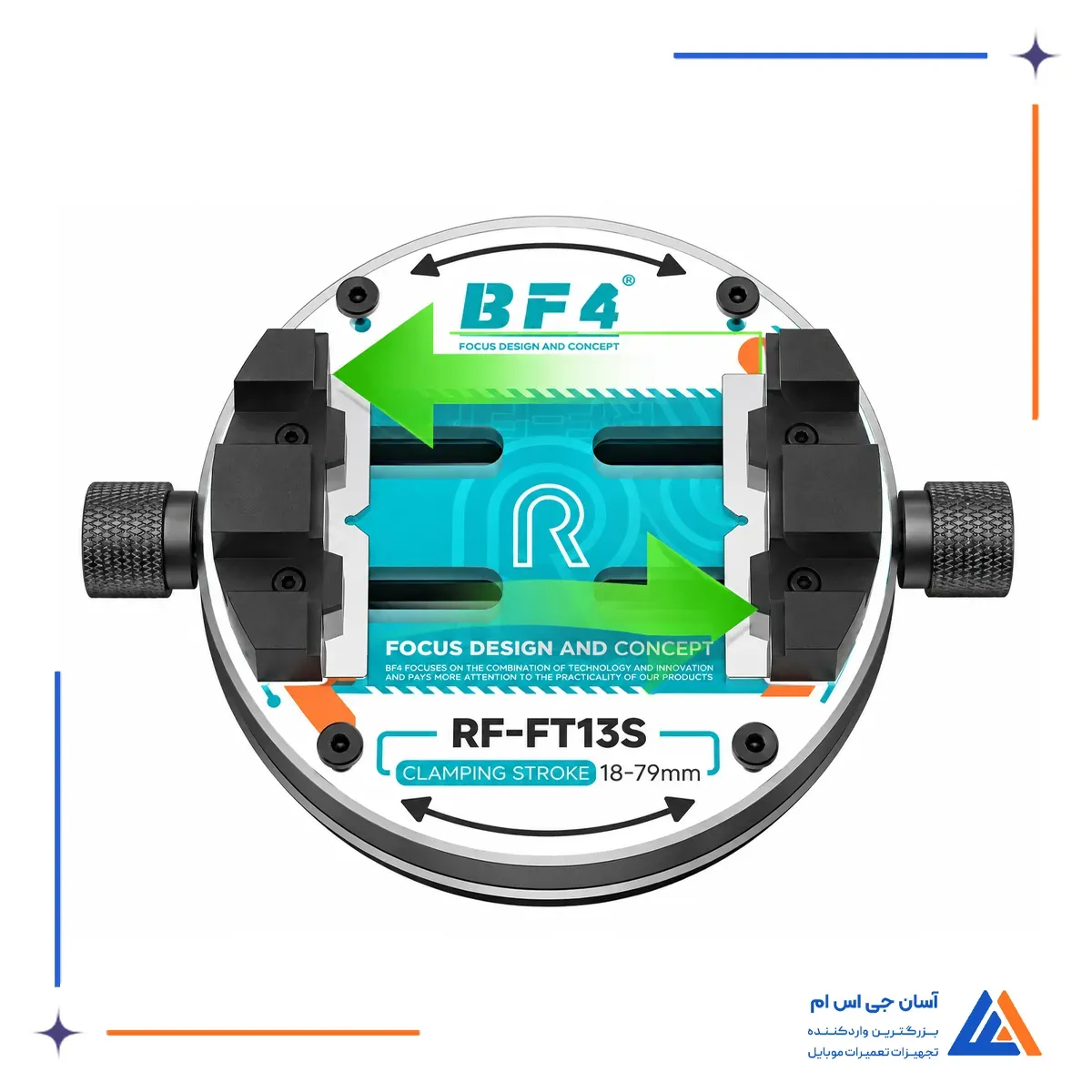

دو پیچ تنظیم در طرفین گیره، حرکت فک ها را از هر دو سمت کنترل می کنند. این ساختار کمک می کند فشار نگهداری متناسب با شکل قطعه تنظیم شود و بردهای استاندارد، بردهای نامنظم، بردهای CPU و آی سی ها میان فک ها ثابت بمانند.

تنظیم مستقل دو سمت برای قطعاتی اهمیت دارد که فرم متقارن ندارند. تعمیرکار می تواند محل قرارگیری فک ها را متناسب با فضای خالی اطراف برد انتخاب کند تا فشار مستقیم روی کانکتور، شیلد یا قطعات برجسته وارد نشود.

مزایای گیره برد RF4 RF-FT13S

• چرخش بدون خروج از مرکز
• تنظیم روان از دو طرف
• دسترسی باز به محل لحیم
• سازگاری با بردهای نامنظم
• مناسب کار زیر لوپ
• تحمل حرارت صفحه شیشه ای
• تمیزکاری آسان سطح کار
• نگهداری برد و آی سی
• کاهش نیاز به جانمایی مجدد
• کنترل بهتر فشار فک ها

کاربردهای گیره برد همه کاره آر اف فور RF-FT13S

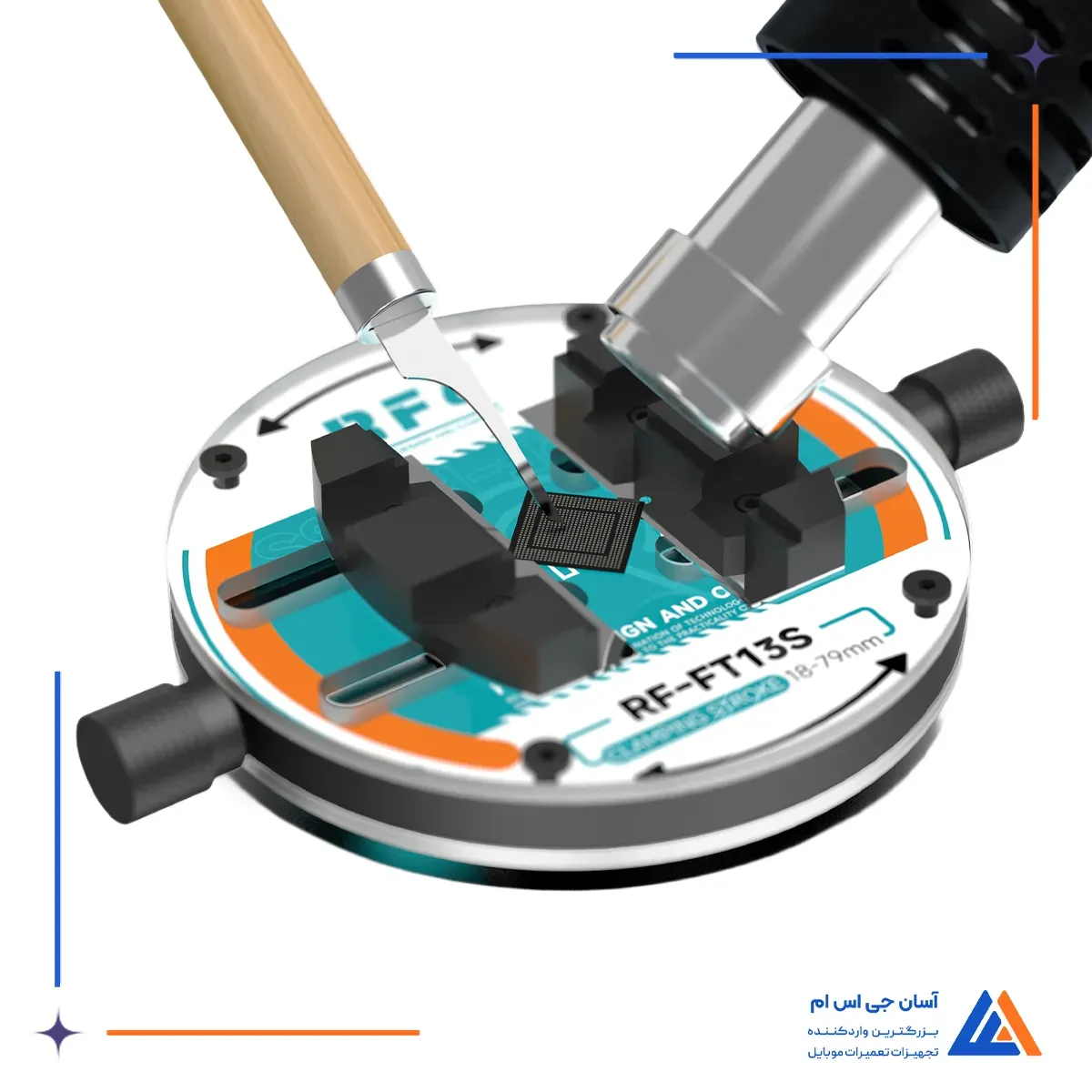

RF-FT13S برای ثابت نگه داشتن مادربرد گوشی های آیفون و اندروید، بردهای دارای فرم نامنظم، بردهای CPU و انواع آی سی هنگام لحیم کاری، سیم کشی، تعمیر مسیر، پاک کردن چسب و کار روی پایه های قطعات استفاده می شود. طراحی باز آن امکان دسترسی به بخش های مختلف قطعه را زیر لوپ حفظ می کند.

این گیره فقط برای قطعاتی مناسب است که در محدوده گیرش 18 تا 79 میلی متر قرار بگیرند و محل امنی برای تماس فک ها داشته باشند. پیش از بستن گیره باید موقعیت کانکتورها، قطعات برجسته و قسمت های حساس بررسی شود تا فشار فک مستقیما روی آنها وارد نشود.
