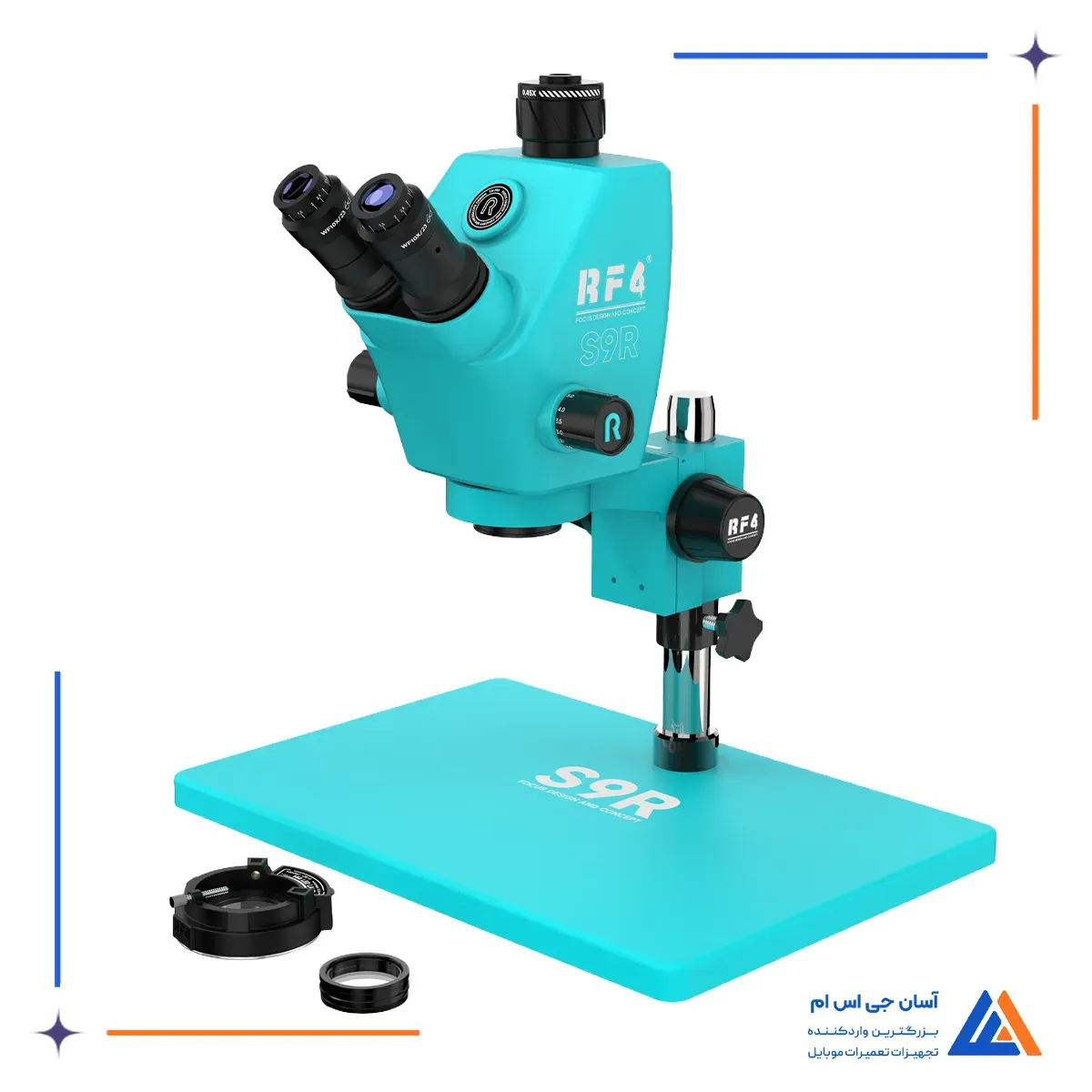

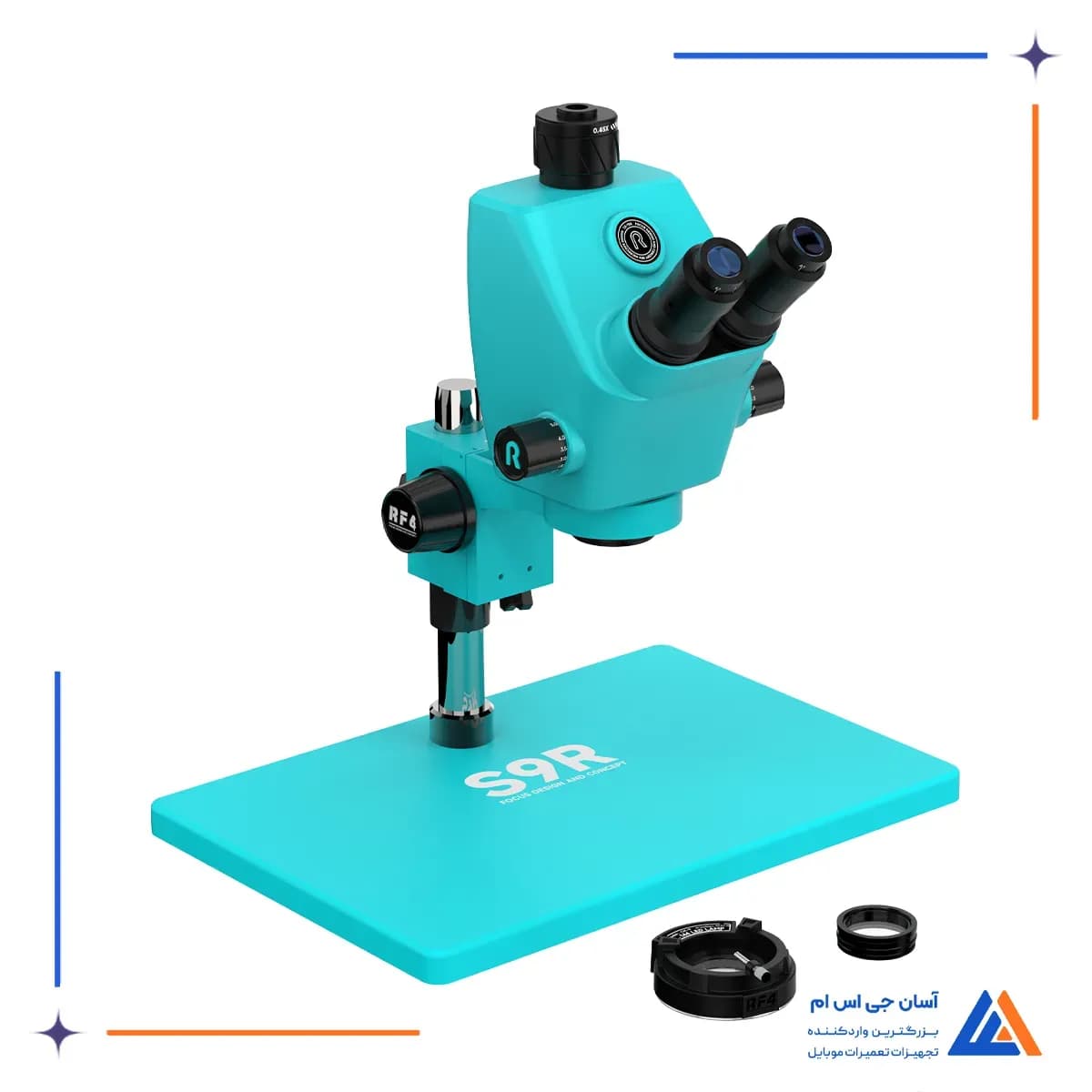

لوپ سه چشم آر اف فور S9R

لوپ سه چشم RF4 S9R یک میکروسکوپ استریو برای مشاهده و تعمیر قطعات ریز روی بردهای الکترونیکی است. ساختار سه چشم دستگاه امکان مشاهده مستقیم از طریق چشمی ها و اتصال دوربین به مسیر اپتیکی سوم را فراهم می کند و برای عیب یابی، لحیم کاری، سیم کشی و بررسی دقیق قطعات روی برد کاربرد دارد.

S9R از مجموعه لوپ های آر اف فور است و برای استفاده روی میز تعمیرات طراحی شده است. ترکیب سیستم اپتیکی استریو، نورپردازی حلقه ای و پایه فلزی بزرگ، فضای کاری مناسبی برای بررسی برد و انجام تعمیرات دقیق در کنار ابزار تعمیرات سخت افزاری تلفن همراه فراهم می کند.

مشخصات و امکانات لوپ سه چشم RF4 S9R

لوپ S9R به سیستم زوم اپتیکی پیوسته، چشمی های واید، هد سه چشم، تنظیم دیوپتر و فاصله مردمک، همسان ساز دوربین و پایه فلزی مجهز است. هد با زاویه 45 درجه قرار گرفته و قابلیت چرخش 360 درجه دارد تا جهت مشاهده بدون جابه جایی کامل پایه تغییر کند. مسیر سوم هد برای اتصال دوربین در نظر گرفته شده و فاصله کاری 100 میلی متر نیز فضای مناسبی برای حرکت پنس، هویه، سیم جامپر و سایر ابزارهای ظریف زیر عدسی فراهم می کند.

محافظ شفاف زیر هد از تماس مستقیم گرد و غبار و ذرات محیط با عدسی اصلی جلوگیری می کند و رینگ لایت 144 LED نیز با نور حلقه ای، سطح برد را یکنواخت تر روشن می کند و سایه دست یا ابزار را کاهش می دهد. شدت نور قابل تنظیم است و می توان آن را متناسب با میزان بازتاب سطح برد تغییر داد. مجموعه فوکوس روی ستون فلزی نیز برای تنظیم موقعیت هد نسبت به سطح کار استفاده می شود تا تصویر با وضوح مناسب روی قطعه مورد نظر تنظیم شود.

بررسی لوپ سه چشم آر اف فور S9R

بزرگنمایی لوپ از 7X تا 74X به صورت پیوسته تنظیم می شود. این ساختار به تعمیرکار اجازه می دهد ابتدا بخش بزرگ تری از برد را مشاهده کند و سپس بدون تعویض عدسی اصلی، روی پایه آی سی، پد، مسیر یا محل لحیم تمرکز بیشتری داشته باشد. سیستم اپتیکی استریو S9R تصویر دارای عمق ایجاد می کند و تشخیص اختلاف ارتفاع قطعات، لبه آی سی، وضعیت پایه ها و سطح اتصالات را آسان تر می سازد. این نوع تصویر هنگام کار با پنس، هویه یا سیم جامپر کمک می کند فاصله ابزار تا سطح برد بهتر تشخیص داده شود.

همسان ساز 0.45X برای اتصال دوربین به خروجی سوم لوپ استفاده می شود و دارای تنظیم فوکوس دستی است. این تنظیم برای هماهنگ کردن وضوح تصویر دوربین با تصویر اپتیکی لوپ کاربرد دارد. ضریب 0.45X به افزایش میدان دید دوربین کمک می کند تا بخش بیشتری از تصویر زیر لوپ روی نمایشگر قابل مشاهده باشد.

چشمی های WF10X/27 با میدان دید وسیع

دو چشمی WF10X/27 دارای بزرگنمایی 10X و میدان دید 27 میلی متر هستند. میدان دید وسیع کمک می کند در بزرگنمایی های پایین بخش بیشتری از برد در یک قاب دیده شود و نیاز به جابه جایی مداوم برد کاهش پیدا کند. طراحی اطراف چشمی نیز برای قرارگیری راحت تر چشم و کاهش ورود نور جانبی در زمان مشاهده در نظر گرفته شده است.

فاصله مردمک نیز از 50 تا 75 میلی متر قابل تنظیم است. کاربر می تواند فاصله دو چشمی را متناسب با موقعیت طبیعی چشم های خود تنظیم کند تا دو تصویر به شکل صحیح روی هم قرار بگیرند و مشاهده استریو راحت تر انجام شود.

پایه و مجموعه فوکوس

پایه فلزی S9R ابعاد 380 × 260 میلی متر دارد و ارتفاع کلی مجموعه 250 میلی متر است. وزن خالص دستگاه 4.91 کیلوگرم است و ستون نگهدارنده با قطر 32 میلی متر، مجموعه فوکوس و هد را روی سطح کار نگه می دارد. پیچ های تنظیم دو طرف نگهدارنده برای تغییر موقعیت هد و رسیدن به فوکوس دقیق استفاده می شوند.

پایه بزرگ فضای مناسبی برای قرار دادن برد، گیره برد و ابزارهای مورد نیاز زیر لوپ فراهم می کند. S9R در میان لوپ و میکروسکوپ تعمیرات موبایل برای مشاهده و تعمیر برد موبایل، تبلت، لپ تاپ و سایر بردهای الکترونیکی قابل استفاده است.

تفاوت S9R و S9R-6

تفاوت اصلی لوپ RF4 S9R با نسخه S9R-A6 در مجموعه پایه و نورپردازی آن است. در مدل S9R از پایه استاندارد و رینگ لایت مجزا استفاده می شود، اما نسخه S9R-A6 به پایه RF-A6 مجهز است که بخش نگهدارنده هد و سیستم نورپردازی را به صورت یکپارچه در اختیار کاربر قرار می دهد. این تفاوت باعث می شود ظاهر بخش زیر هد و مجموعه فوکوس در S9R-A6 متفاوت و جمع و جورتر باشد و فضای کاری زیر لوپ بهتر مدیریت شود. از نظر ساختار اپتیکی، هر دو در خانواده S9R قرار می گیرند و تفاوت اصلی آنها بیشتر به نوع پایه، نورپردازی و طراحی مجموعه نگهدارنده مربوط است.

مزایای لوپ سه چشم آر اف فور S9R

• زوم اپتیکی پیوسته
• میدان دید وسیع
• تصویر استریو و عمق دار
• تنظیم مستقل دیوپتر
• تنظیم فاصله مردمک
• نورپردازی حلقه ای قابل تنظیم
• فضای مناسب حرکت ابزار
• پایه فلزی پایدار

کاربردهای لوپ سه چشم RF4 S9R

لوپ S9R برای بررسی برد، مشاهده خوردگی و آسیب مسیرها، ترمیم پد، سیم کشی جامپر، بررسی پایه آی سی، تعویض قطعات SMD و کنترل کیفیت اتصالات لحیم استفاده می شود. زوم پیوسته دستگاه امکان تغییر سریع بین نمای کلی برد و جزئیات محل تعمیر را فراهم می کند.

خروجی سوم هد نیز برای اتصال دوربین سازگار و نمایش تصویر روی مانیتور، ثبت تصاویر تعمیر و ضبط ویدئو کاربرد دارد. دوربین و نمایشگر باید متناسب با خروجی اپتیکی و همسان ساز مورد استفاده انتخاب شوند.
