لوپ سه چشم آر اف فور S9R-A6

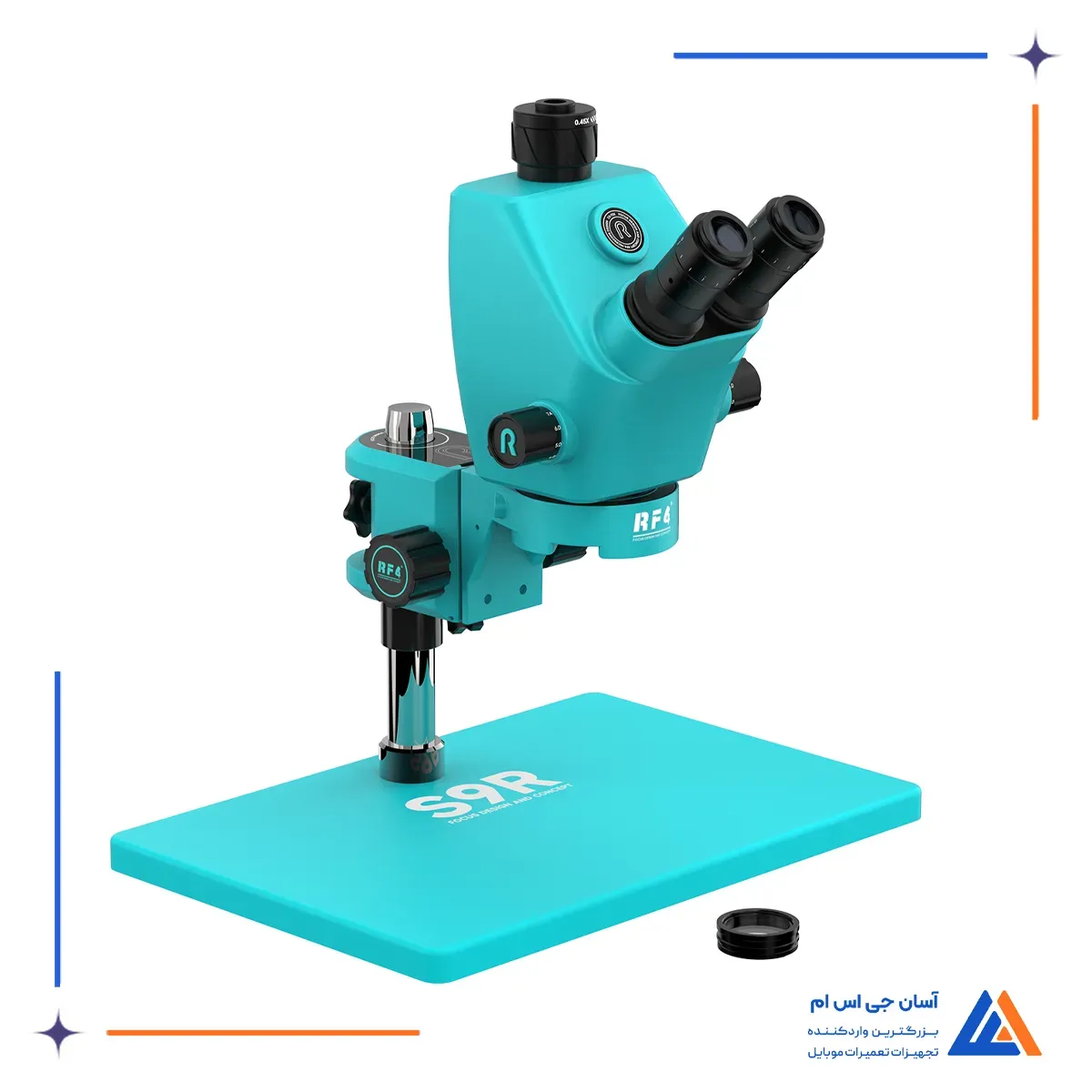

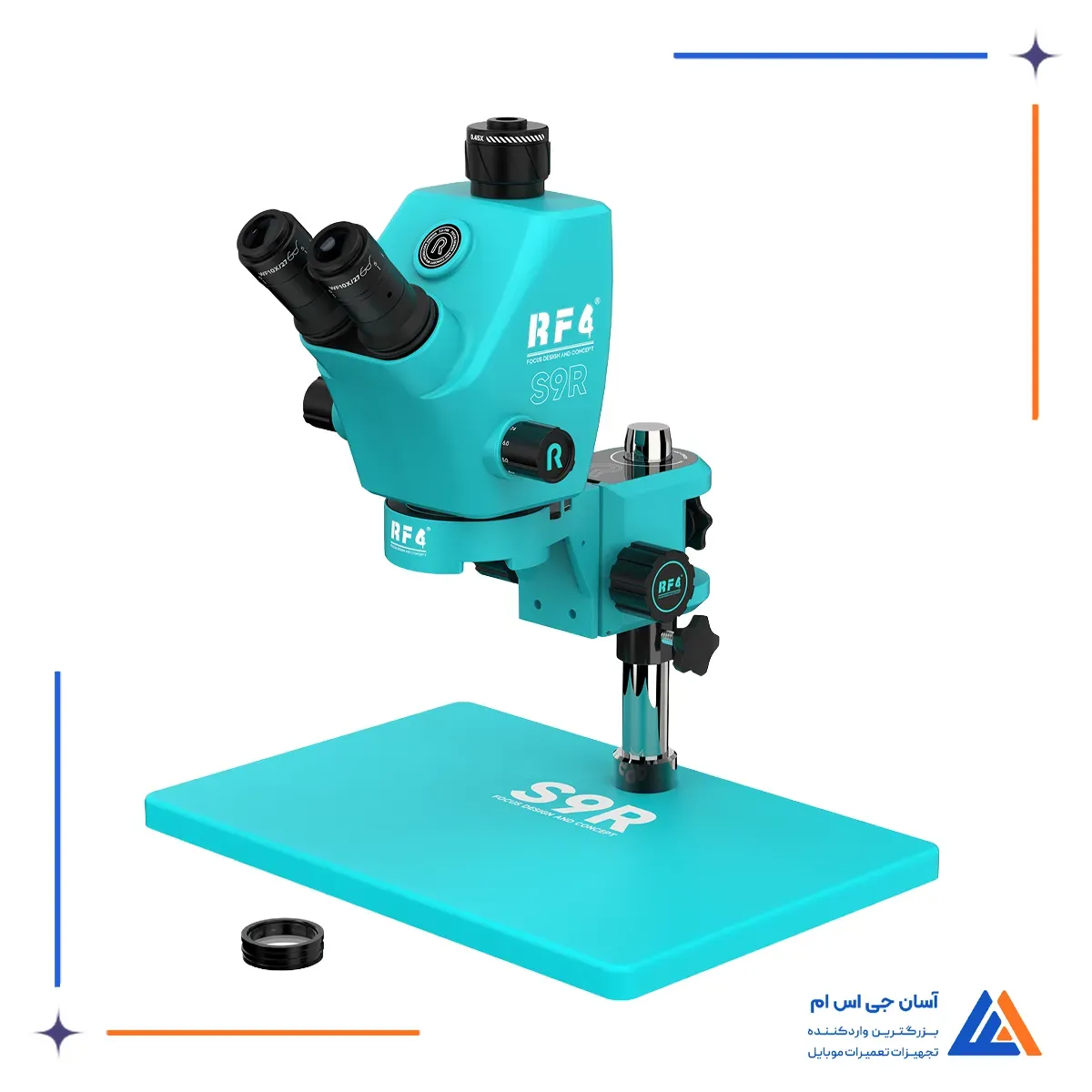

لوپ سه چشم آر اف فور S9R-A6 یک میکروسکوپ استریو سه چشم با زوم پیوسته برای مشاهده و تعمیر قطعات ریز بردهای الکترونیکی است. میدان دید عریض و پایه نور یکپارچه RF-A6 فضای مناسبی برای لحیم کاری، عیب یابی و بررسی اتصالات زیر هد فراهم میکند. ساختار این نسخه در میان لوپ های آر اف فور با هدف کاهش اشغال فضای کار توسط رینگ لایت و نگهدارنده جداگانه توسعه یافته است.

چشمی های قابل تنظیم، کنترل زوم و پیچ تنظیم فوکوس امکان هماهنگ کردن تصویر با ابعاد قطعه و نوع عملیات را فراهم میکنند. هد سه چشم نیز مسیر لازم برای افزودن دوربین سازگار را در اختیار تعمیرکار قرار میدهد تا مشاهده اپتیکی و تصویربرداری هم زمان انجام شود. این ترکیب برای میزهایی که چند نوع ابزار تعمیرات سخت افزاری موبایل روی آنها استفاده میشود، فضای کار منظم تری ایجاد میکند.

بررسی لوپ سه چشم RF4 S9R-A6

لوپ سه چشم RF4 S9R-A6 با بزرگنمایی پیوسته 7X تا 74X و چشمی های WF10X/27، امکان مشاهده هم زمان نمای کلی برد و جزئیات ریز قطعات را فراهم می کند. فاصله کاری استاندارد 100 میلی متر، فضای مناسبی برای حرکت پنس، هویه و سایر ابزارهای تعمیر زیر هد ایجاد می کند. رابط دوربین 0.45X CTV نیز برای اتصال دوربین به مسیر اپتیکی سوم در نظر گرفته شده و لنز محافظ گرد و غبار از بخش اپتیکی در محیط تعمیر محافظت می کند.

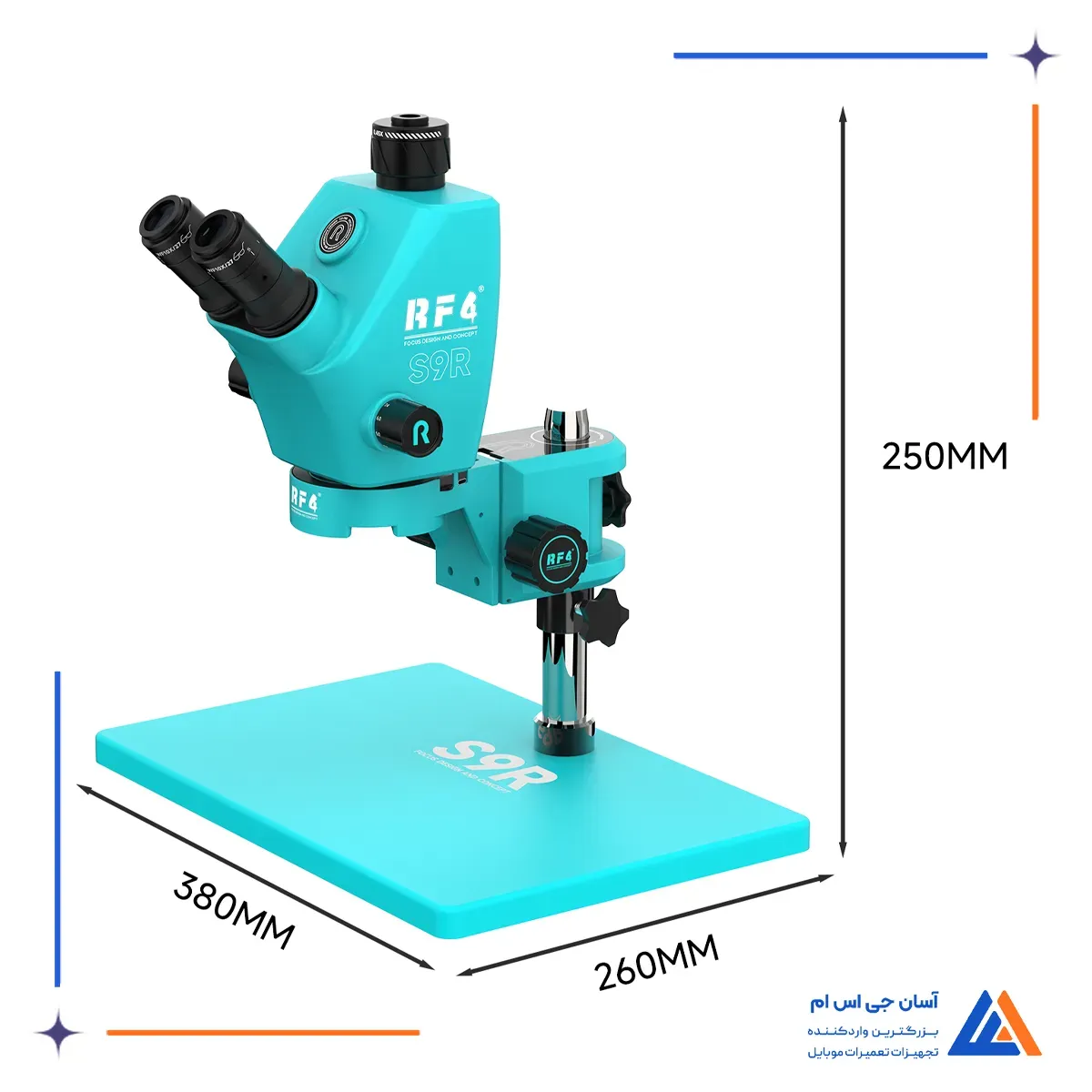

کفی دستگاه با ابعاد 380 × 260 میلی متر روی ستون 250 میلی متری با قطر 32 میلی متر قرار گرفته است. وزن مجموعه 5.5 کیلوگرم است و ساختار تقویت شده پایه به ثابت ماندن هد و مجموعه فوکوس هنگام مشاهده، لحیم کاری و بررسی برد کمک می کند. این پایداری در بزرگنمایی های بالاتر اهمیت بیشتری دارد، زیرا لرزش های کوچک نیز می توانند روی کنترل ابزار و وضوح مشاهده تاثیر بگذارند.

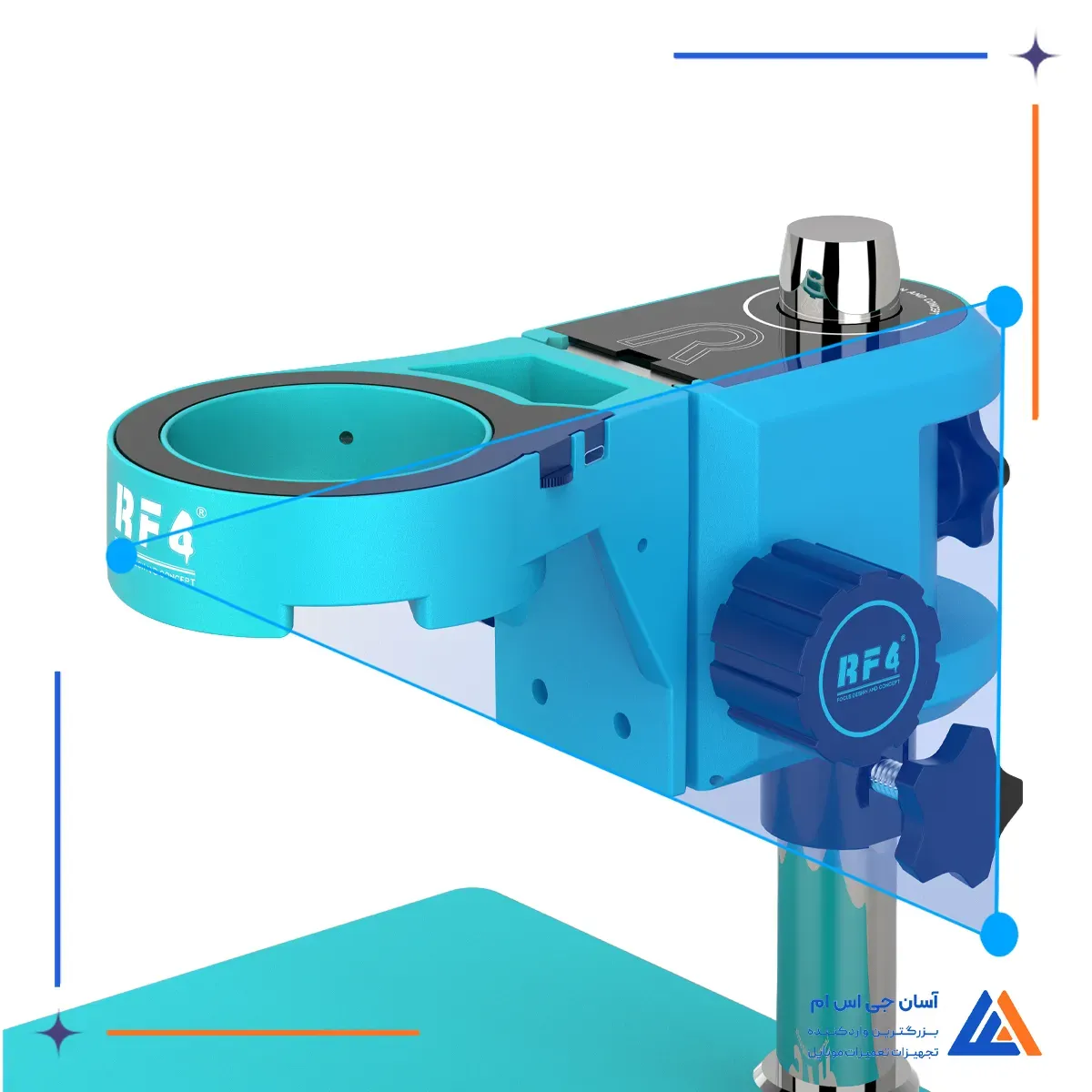

تفاوت مهم S9R-A6 با نسخه استاندارد S9R به استفاده از پایه اختصاصی RF-A6 مربوط می شود. در این پایه، رینگ لایت با مجموعه نگهدارنده هد یکپارچه شده است تا فضای آزاد بیشتری زیر لوپ برای حرکت دست، گیره برد و ابزارهای تعمیر ایجاد شود. بخش حلقه ای پایه 14.5 میلی متر ضخامت دارد و ساختار مثلثی تقویت شده آن برای کاهش لرزش و افزایش پایداری هد طراحی شده است.

حلقه اتصال RF-A6 قابلیت چرخش 360 درجه دارد و پس از انتخاب موقعیت مناسب با پیچ جانبی ثابت می شود. نور LED حلقه ای نیز به صورت پیوسته قابل تنظیم است تا شدت روشنایی متناسب با سطح برد، بازتاب قطعات فلزی و میزان بزرگنمایی تغییر کند. قرار گرفتن منبع نور در بخش زیرین هد باعث می شود روشنایی مستقیما روی محدوده مشاهده متمرکز شود و دید بهتری برای بررسی پایه آی سی، مسیرها، نقاط لحیم و سایر جزئیات برد ایجاد شود.

میدان دید و تنظیم اپتیکی

چشمی WF10X/27 میدان دید عریض 27 میلی متری ایجاد میکند. ترکیب این چشمی با بزرگنمایی پیوسته، بررسی سریع بخش وسیع تری از برد و سپس تمرکز روی پایه آی سی، مسیرهای ظریف یا محل لحیم کاری را بدون تعویض هد ممکن میکند. پیچ زوم روی دو طرف هد قرار دارد و بزرگنمایی را به صورت پیوسته تغییر میدهد. پیچ های فوکوس دوطرفه نیز برای حرکت عمودی هد و تنظیم وضوح تصویر استفاده میشوند. این ساختار در انتخاب حرفه ای لوپ و میکروسکوپ تعمیرات اهمیت دارد؛ زیرا تنظیم زوم و فوکوس از هر دو سمت میز در دسترس باقی میماند.

مزایای لوپ سه چشم آر اف فور S9R-A6

• زوم پیوسته و روان
• میدان دید عریض 27 میلی متری
• نور حلقه ای یکپارچه
• تنظیم پیوسته شدت نور
• فضای کار بیشتر زیر هد
• پایه تقویت شده ضد لرزش
• قابلیت نصب دوربین
• چرخش 360 درجه پایه
• چشمی های قابل تنظیم
• دسترسی دوطرفه به فوکوس

کاربردهای لوپ سه چشم RF4 S9R-A6

S9R-A6 برای تعمیر برد موبایل، میکروسولدینگ، بررسی پایه های آی سی، کنترل کیفیت لحیم کاری، تشخیص آسیب مسیرهای برد و مشاهده قطعات SMD کاربرد دارد. میدان دید عریض برای پیدا کردن سریع ناحیه تعمیر مناسب است و افزایش بزرگنمایی، بررسی جزئیات ریزتر را در همان هد امکان پذیر میکند
