لوپ دیجیتال سانشاین MS10E-04 4K HD

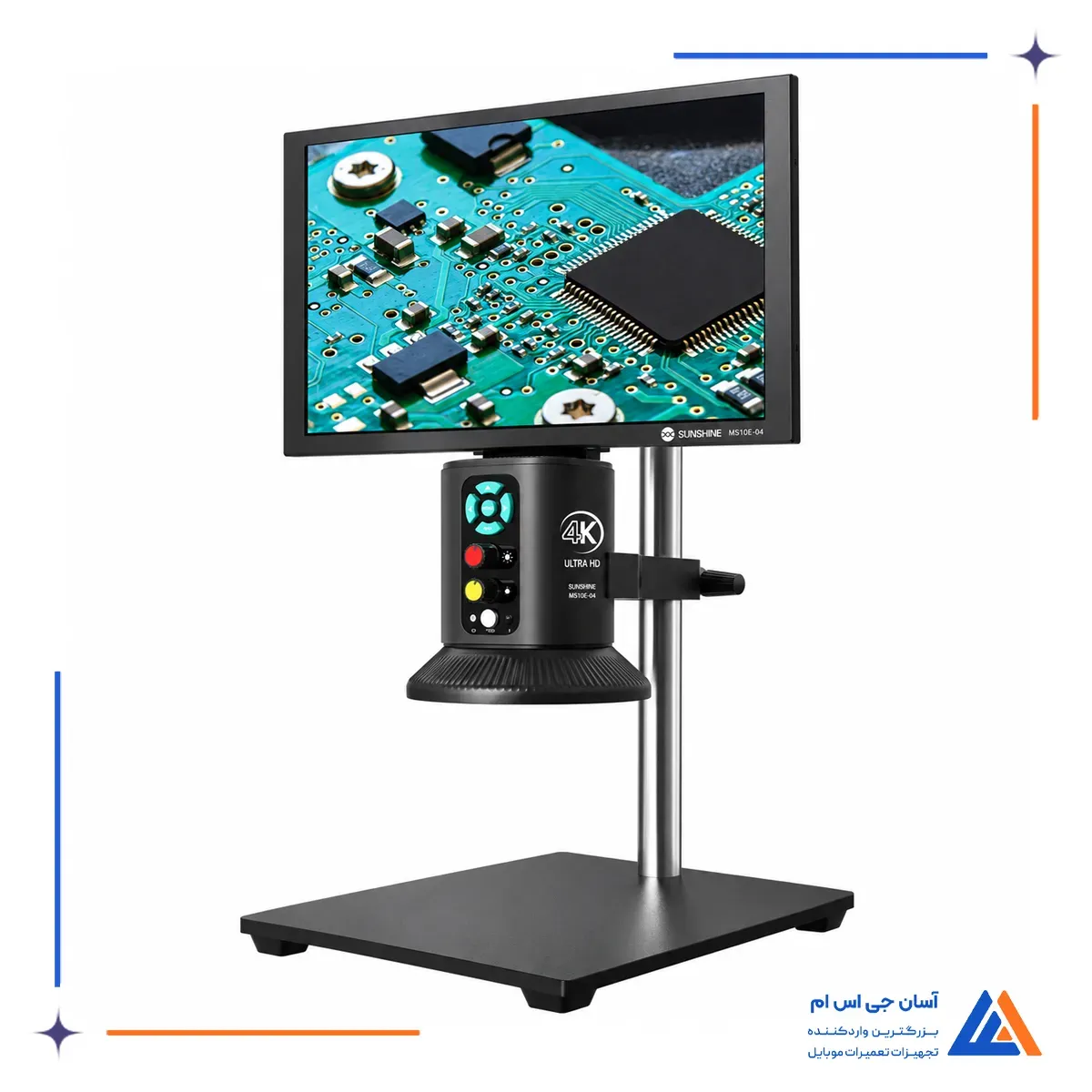

لوپ دیجیتال سانشاین MS10E-04 یک میکروسکوپ دیجیتال نمایشگر دار برای مشاهده قطعات ریز، مسیرهای مدار و نقاط لحیم کاری روی بردهای الکترونیکی است. این دستگاه به نمایشگر بزرگ ۱۰.۱ اینچی IPS مجهز شده و تصویر برد را بدون نیاز به چشمی اپتیکی در مقابل تعمیرکار نمایش می دهد. کیفیت خروجی ۴K و سنسور تصویر سونی، جزئیات مورد نیاز برای تعمیرات دقیق را در اختیار کاربر قرار می دهند.

میکروسکوپ دیجیتال SUNSHINE MS10E-04 علاوه بر نمایشگر داخلی، امکان اتصال به نمایشگر خارجی و رایانه را نیز فراهم می کند. نور حلقه ای قابل تنظیم، پایه فلزی، قابلیت چرخش نمایشگر و کنترل از راه دور باعث شده اند این دستگاه برای استفاده مداوم روی میز تعمیرات موبایل و تجهیزات الکترونیکی مناسب باشد.

برای مشاهده مدل های مشابه و مقایسه ابزارهای بزرگ نمایی تعمیرات، می توانید محصولات دسته لوپ و میکروسکوپ را بررسی کنید.

مشخصات و امکانات لوپ دیجیتال سانشاین MS10E-04

• اندازه نمایشگر: ۱۰.۱ اینچ
• نوع نمایشگر: IPS
• رزولوشن خروجی های HDMI و Type-C:
• 3840×2160 با 30 فریم بر ثانیه
• 1920×1080 با 60 فریم بر ثانیه
• حسگر تصویر: سونی CMOS
• اندازه سطح حسگر: ۱/۲.۸ اینچ
• وضوح حسگر: ۸.۲۹ مگاپیکسل
• اندازه هر پیکسل: ۱.۴۵ در ۱.۴۵ میکرومتر
• نوع فوکوس: دستی
• قابلیت تنظیم نوردهی: به صورت اتوماتیک و دستی
• قابلیت تنظیم رنگ: تنظیم مجزای قرمز، سبز و آبی

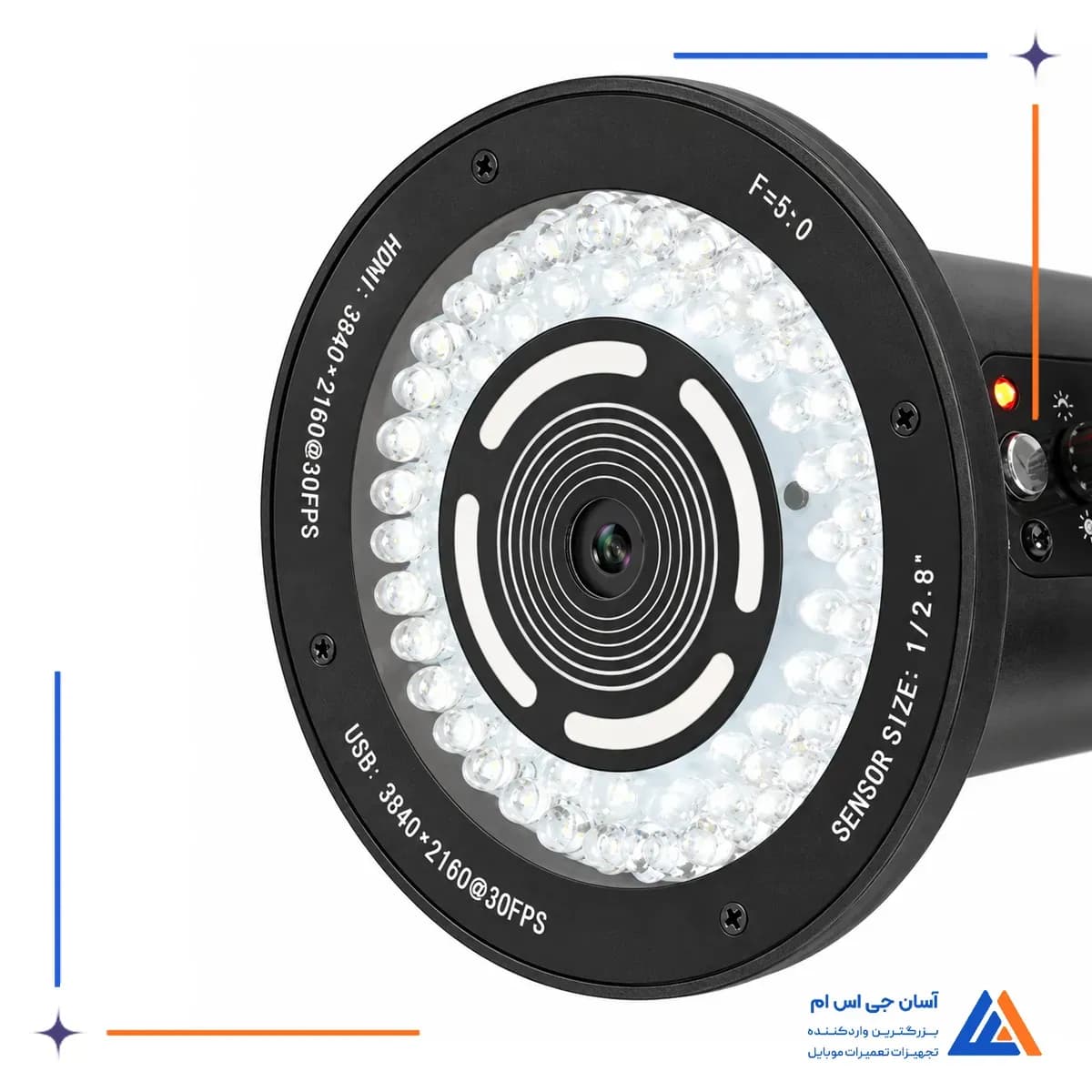

• تعداد چراغ ها: ۶۰ چراغ ال ای دی
• تنظیم شدت روشنایی: دارد
• حداکثر ظرفیت حافظه: ۶۴ گیگابایت
• خروجی تصویر: HDMI و USB
• اتصال مستقیم به رایانه: از طریق درگاه Tupe-c
• قابلیت اتصال حافظه USB
• قابلیت اتصال نمایشگر خارجی
• قابلیت عکس برداری و فیلم برداری، انتقال و ذخیره اطلاعات
• چرخش نمایشگر
• محدوده تنظیم نمایشگر: تا ۹۰ درجه
• ولتاژ ورودی: ۱۲ ولت
• نوع پایه: پایه فلزی رومیزی
• زبان منو: انگلیسی، چینی، عربی، ایتالیایی، روسی، ژاپنی، اسپانیایی و فرانسوی

اطلاعات اصلی نمایشگر، نور، اتصالات و قابلیت استفاده از نرم افزار در صفحه رسمی SUNSHINE ذکر شده است. مشخصات دقیق حسگر و خروجی تصویر نیز با اطلاعات فروشندگان تخصصی تطبیق داده شد.

کیفیت تصویر و شیوه نمایش جزئیات

حسگر ۸.۲۹ مگاپیکسلی سونی در کنار خروجی ۴K امکان مشاهده مسیرهای برد، پایه های آی سی، اتصالات لحیم کاری و قطعات بسیار ریز را فراهم می کند. کاربر می تواند متناسب با نمایشگر یا تجهیزات جانبی خود، خروجی تصویر را روی وضوح های مختلف تنظیم کند.

صفحه نمایش ۱۰.۱ اینچی IPS فضای مناسبی برای بررسی برد فراهم می کند و نیاز به نگاه کردن مداوم داخل چشمی را از بین می برد. قابلیت تنظیم زاویه نمایشگر نیز کمک می کند وضعیت صفحه متناسب با ارتفاع میز و زاویه دید تعمیرکار تغییر کند.

اتصال به رایانه و نمایشگر خارجی

لوپ سانشاین MS10E-04 علاوه بر نمایش تصویر روی صفحه داخلی، از خروجی HDMI برای اتصال به مانیتور خارجی برخوردار است. اتصال از طریق درگاه تایپ سی نیز امکان انتقال تصویر به رایانه و استفاده از نرم افزار اندازه گیری را فراهم می کند.

با نصب نرم افزار سازگار روی رایانه می توان تصاویر را ثبت کرد، فیلم گرفت، داده ها را ذخیره کرد و اندازه اجزای قابل مشاهده را اندازه گیری کرد. عملکرد دقیق نرم افزار و سازگاری آن با سیستم عامل باید پیش از انتشار نهایی بررسی شود.

مزایای لوپ دیجیتال SUNSHINE MS10E-04

• نمایشگر بزرگ با وضوح ۴K
• استفاده از حسگر تصویر سونی
• نمایشگر IPS با زاویه دید مناسب
• امکان تنظیم شدت روشنایی
• امکان ذخیره اطلاعات روی حافظه
• قابلیت اندازه گیری از طریق نرم افزار
• امکان تنظیم زاویه نمایشگر
• برخورداری از کنترل از راه دور

کاربردهای لوپ دیجیتال سانشاین MS10E-04

• عیب یابی برد موبایل و تبلت
• مشاهده پایه های آی سی و کانکتورها
• بررسی کیفیت لحیم کاری و مونتاژ
• تعمیر بردهای الکترونیکی
• بررسی مسیرهای قطع شده یا آسیب دیده
• انجام سیم کشی و جامپرکاری دقیق
• مشاهده خوردگی، سولفاته شدن و آلودگی برد
• ثبت عکس و فیلم از مراحل تعمیر
• آموزش تعمیرات موبایل و الکترونیک
• بررسی قطعات ریز در محیط های فنی و آزمایشگاهی

برای تهیه تجهیزات مکمل میز کار مانند ابزارهای باز کردن دستگاه، نگهدارنده برد و لوازم لحیم کاری، بخش ابزار تعمیرات سخت افزاری انتخاب های بیشتری در اختیار تعمیرکار قرار می دهد.

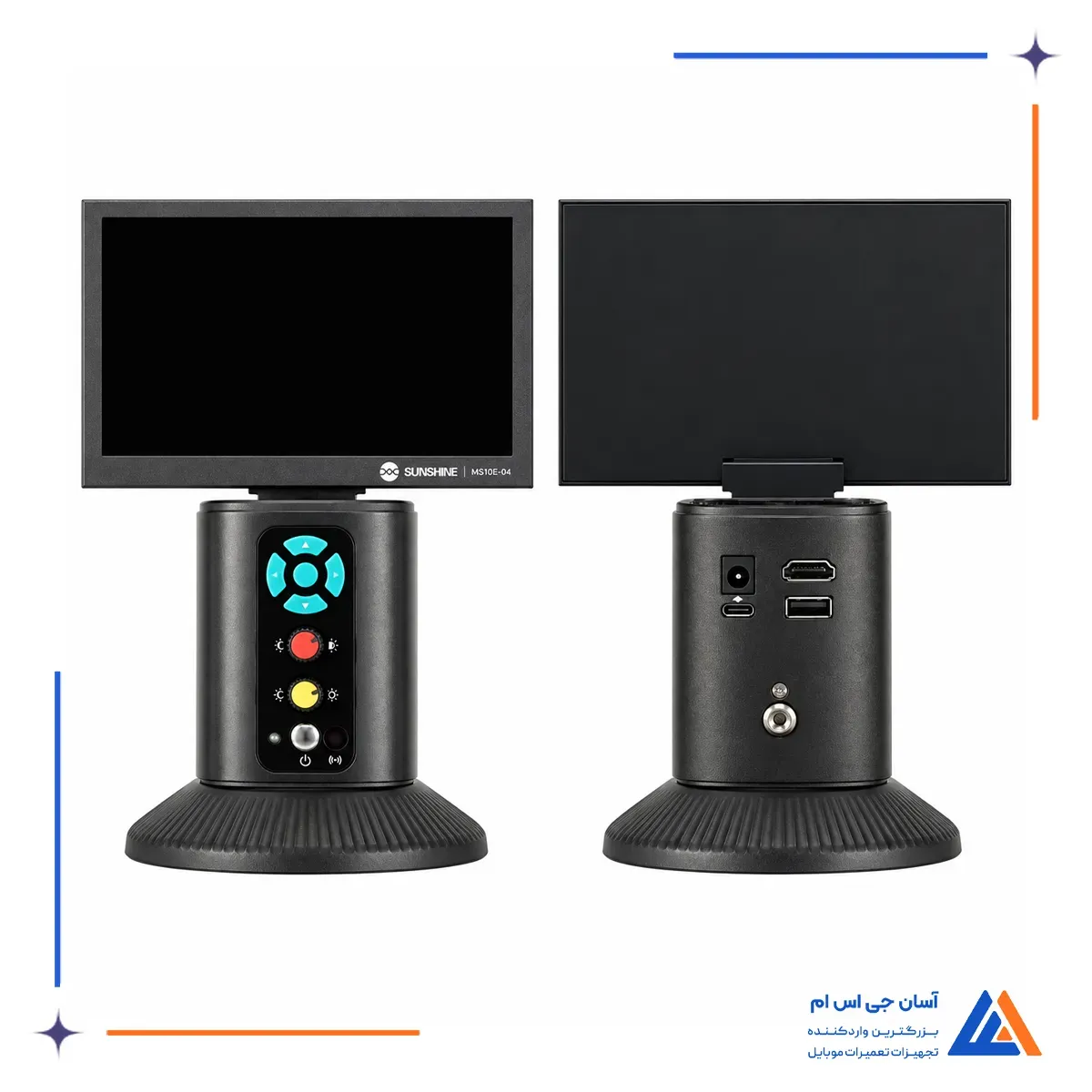

معرفی کلیدها و درگاه های لوپ دیجیتال سانشاین MS10E-04

کلیدهای کنترل منو

در قسمت بالای پنل جلویی، پنج کلید فیروزه ای برای کنترل منو و تنظیمات دستگاه قرار گرفته است:

• کلید مرکزی MENU: برای باز کردن منوی تنظیمات دستگاه استفاده می شود. انتخاب و تایید بعضی گزینه ها نیز از طریق همین کلید انجام می شود.
• کلید بالایی با نماد دوربین: برای ثبت تصویر از نمای در حال نمایش کاربرد دارد.
• کلید سمت چپ: برای حرکت به سمت چپ یا جابه جایی میان گزینه های منو استفاده می شود. عملکرد این کلید ممکن است متناسب با صفحه بازشده تغییر کند.
• کلید سمت راست: برای حرکت به سمت راست یا جابه جایی میان گزینه های منو کاربرد دارد. این کلید نیز در بخش های مختلف منو می تواند عملکرد متفاوتی داشته باشد.
• کلید پایینی ZOOM: برای تغییر بزرگ نمایی دیجیتال تصویر استفاده می شود. بزرگ نمایی اپتیکی و واضح شدن سوژه همچنان باید با تنظیم ارتفاع دوربین و پیچ فوکوس انجام شود.

پیچ فوکوس

پیچ قرمز Focus Knob برای واضح کردن تصویر استفاده می شود. پس از قرار دادن برد زیر دوربین و تنظیم ارتفاع لنز، این پیچ را به آرامی بچرخانید تا جزئیات قطعات و نقاط لحیم کاری با وضوح مناسب نمایش داده شوند.

این پیچ وظیفه تنظیم فوکوس را دارد و برای تغییر شدت نور یا بزرگ نمایی دیجیتال استفاده نمی شود.

پیچ تنظیم روشنایی

پیچ زرد Brightness Adjustment Knob شدت روشنایی چراغ های اطراف لنز را تنظیم می کند. با چرخاندن این پیچ می توان نور را متناسب با رنگ برد، سطح قطعات و میزان بازتاب تنظیم کرد.

اگر سطح قطعه بیش از حد براق دیده می شود، شدت نور را کاهش دهید. در صورت تاریک بودن مسیرهای برد نیز روشنایی را به تدریج افزایش دهید.

چراغ نشانگر فعالیت

Working Indicator Light چراغ نشانگر وضعیت کار دستگاه است. روشن بودن این چراغ نشان می دهد دستگاه فعال است. این قسمت کلید کنترلی نیست و نباید برای روشن کردن دستگاه فشرده شود.

کلید روشن و خاموش

Power On/Off Button کلید اصلی روشن و خاموش کردن دستگاه است و در پایین پنل جلویی قرار دارد. بعد از اتصال آداپتور، برای روشن کردن لوپ این کلید را فشار دهید. پس از پایان کار و تکمیل ذخیره اطلاعات نیز دستگاه را با همین کلید خاموش کنید.

گیرنده کنترل از راه دور

Remote Receiver Window پنجره دریافت فرمان کنترل از راه دور است. هنگام استفاده از کنترل، آن را به سمت این قسمت بگیرید و مانعی مقابل گیرنده قرار ندهید. این بخش دکمه نیست و فشردن آن کاربردی ندارد.

Multiple Installation Methods یک اتصال رزوه ای در پشت دوربین است که امکان نصب واحد دوربین روی پایه ها یا نگهدارنده های سازگار را فراهم می کند. این قسمت درگاه یا کلید نیست و برای نصب مکانیکی دستگاه استفاده می شود.

اتصال لوپ MS10E-04 به تجهیزات دیگر

در پشت دستگاه چند درگاه برای اتصال تجهیزات جانبی قرار گرفته است:

• ورودی برق: برای اتصال آداپتور و تامین انرژی دستگاه
• درگاه HDMI: برای انتقال تصویر به مانیتور یا نمایشگر خارجی
• درگاه تایپ سی: برای اتصال دستگاه به رایانه
• درگاه USB: برای اتصال حافظه و ذخیره عکس یا فیلم

پیش از اتصال کابل HDMI یا تایپ سی، از سازگار بودن کابل و دستگاه مقصد اطمینان حاصل کنید. برای جلوگیری از قطع شدن اطلاعات، حافظه USB را هنگام ذخیره عکس یا فیلم از دستگاه جدا نکنید.
