پایه لوپ بازویی برقی تی بی کی 701L

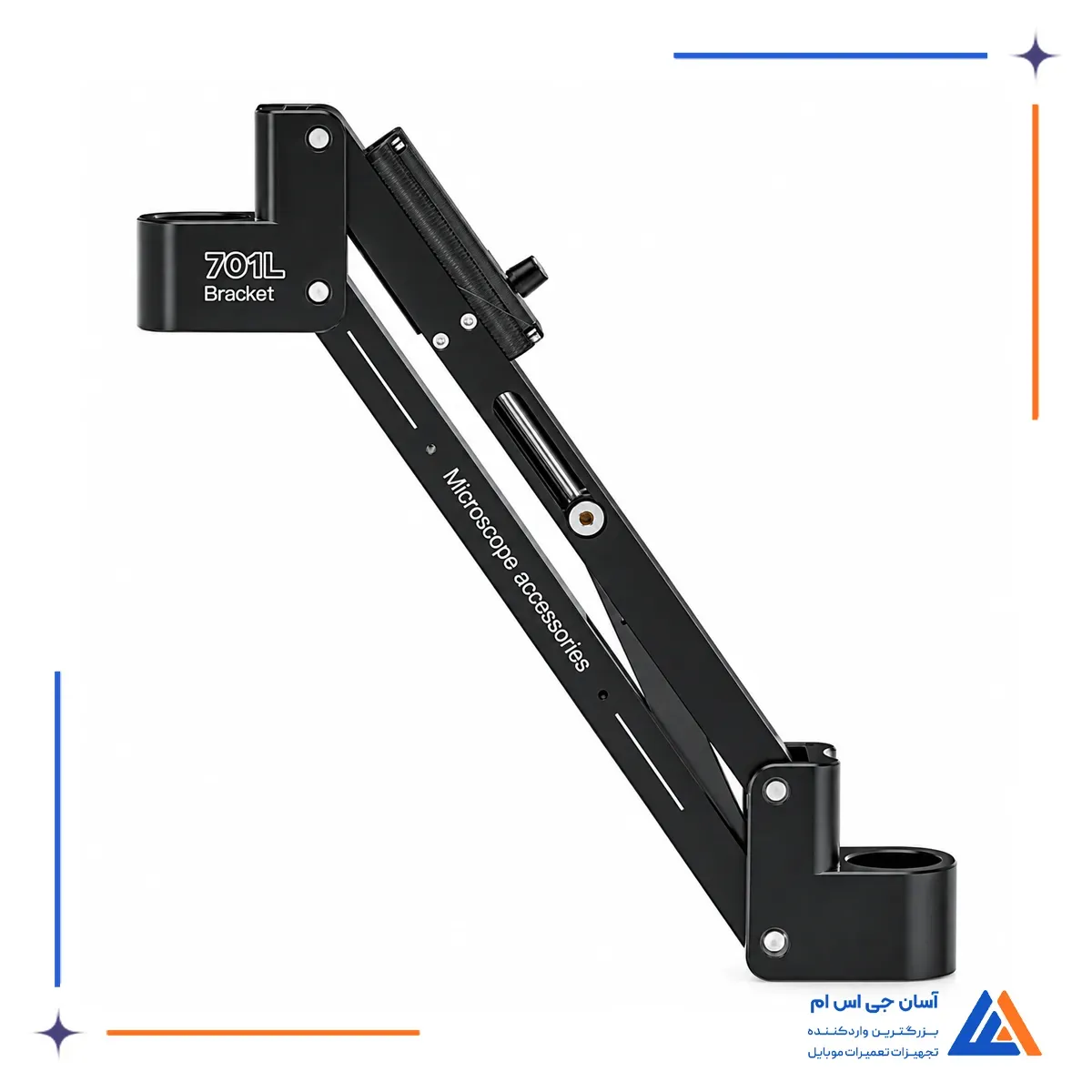

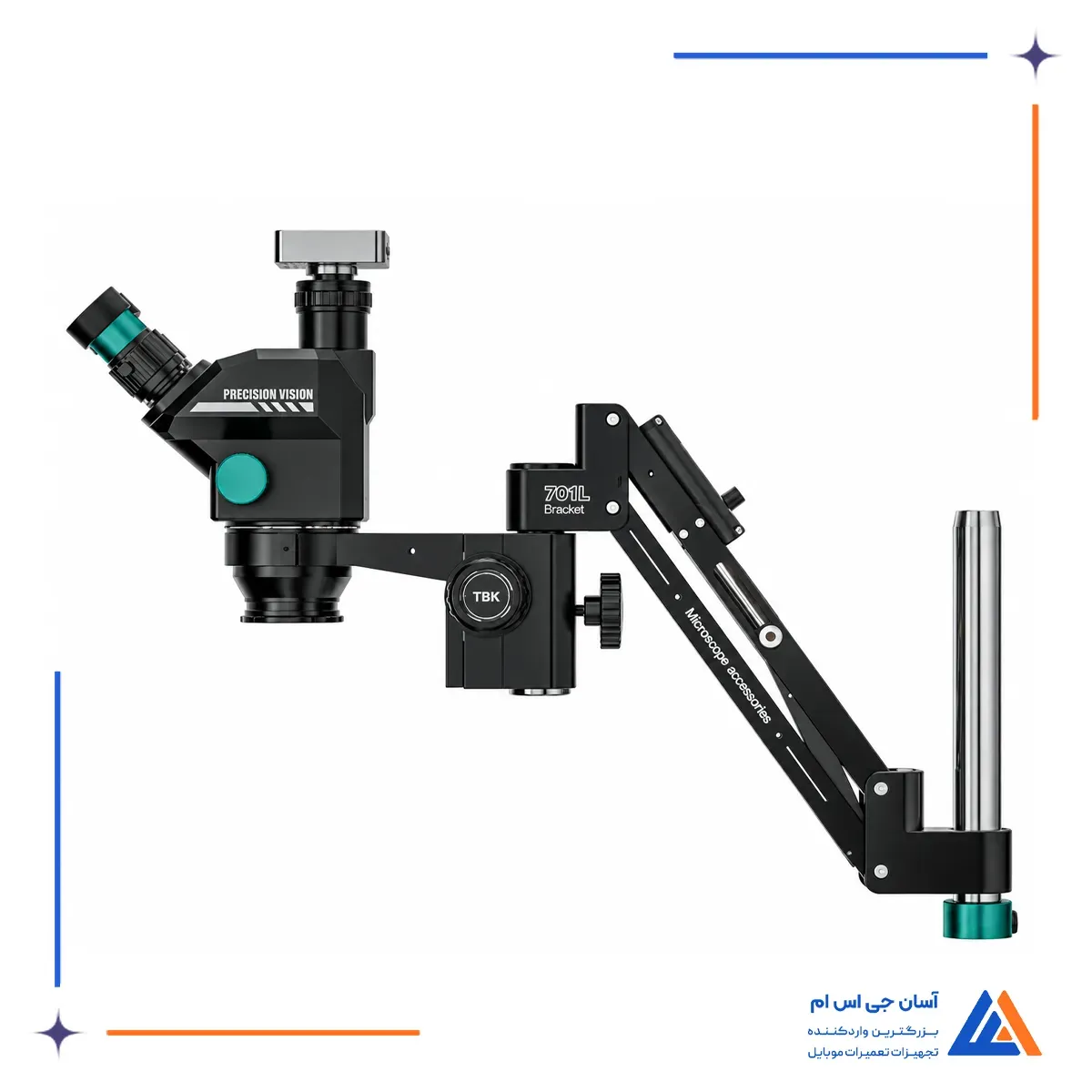

پایه لوپ بازویی برقی TBK 701L برای نصب هد لوپ و جابه جایی موتوری آن در راستای ارتفاع ساخته شده است. مکانیزم برقی دستگاه، هد را بدون چرخاندن پیچ یا دستگیره دستی بالا و پایین می برد و تنظیم فاصله کاری را هنگام لحیم کاری، بررسی برد و باز کردن قطعات آسان تر می کند. دهانه نگهدارنده 32 میلی متری نیز محدوده سازگاری هد لوپ با بازو را مشخص می کند.

ساختار چند جهته بازو امکان چرخش 360 درجه و تغییر موقعیت هد در جهات مختلف را فراهم می کند. ترکیب تنظیم ارتفاع موتوری، حرکت زاویه ای و ساختار مقاوم در برابر لرزش برای میزهایی مناسب است که تعمیرکار باید محل مشاهده را چند بار تغییر دهد، اما نمی خواهد برد یا قطعه را مرتب جابه جا کند. این بازو یکی از پایه های لوپ TBK برای تکمیل چیدمان لوپ تعمیرات است.

مشخصات و امکانات پایه لوپ بازویی برقی TBK 701L

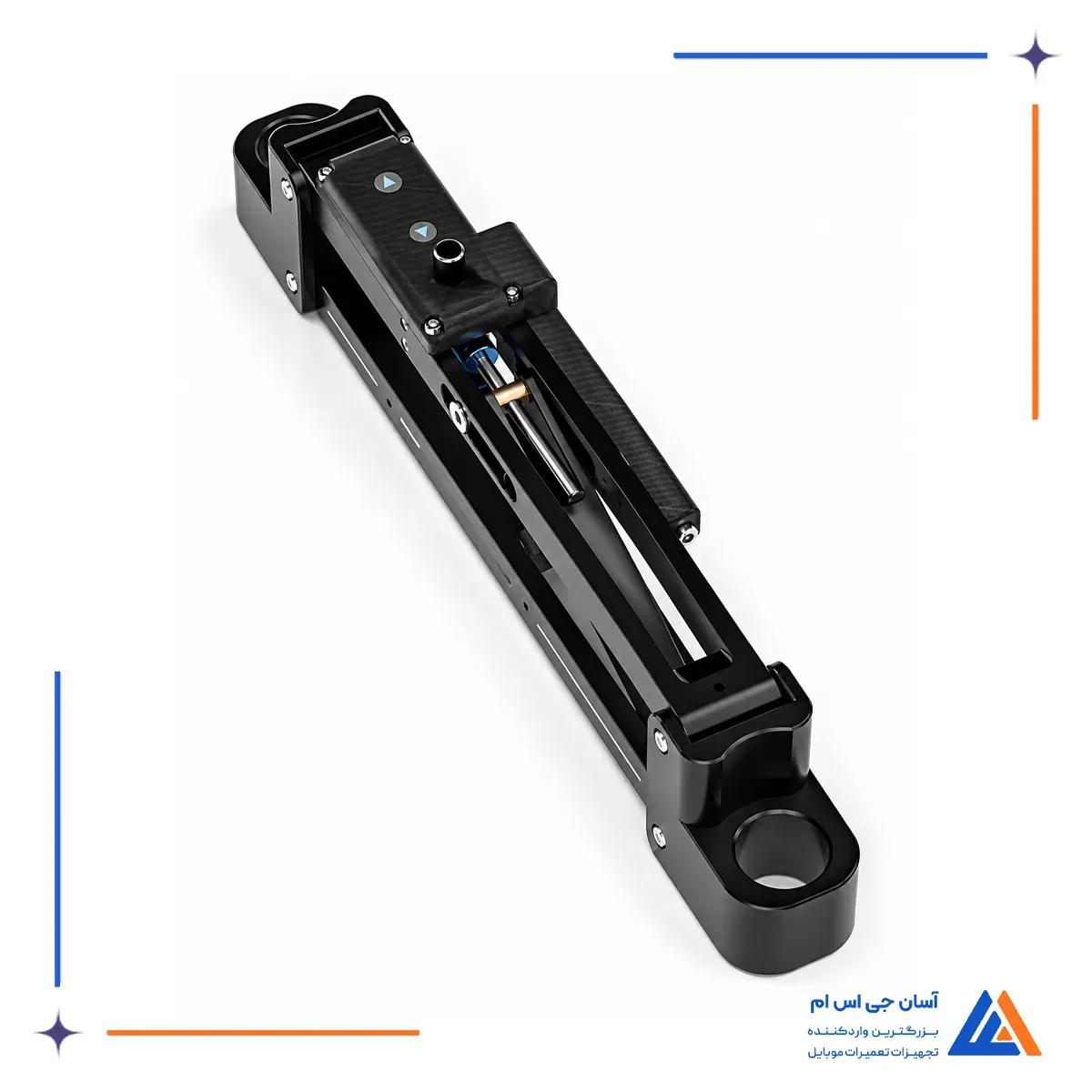

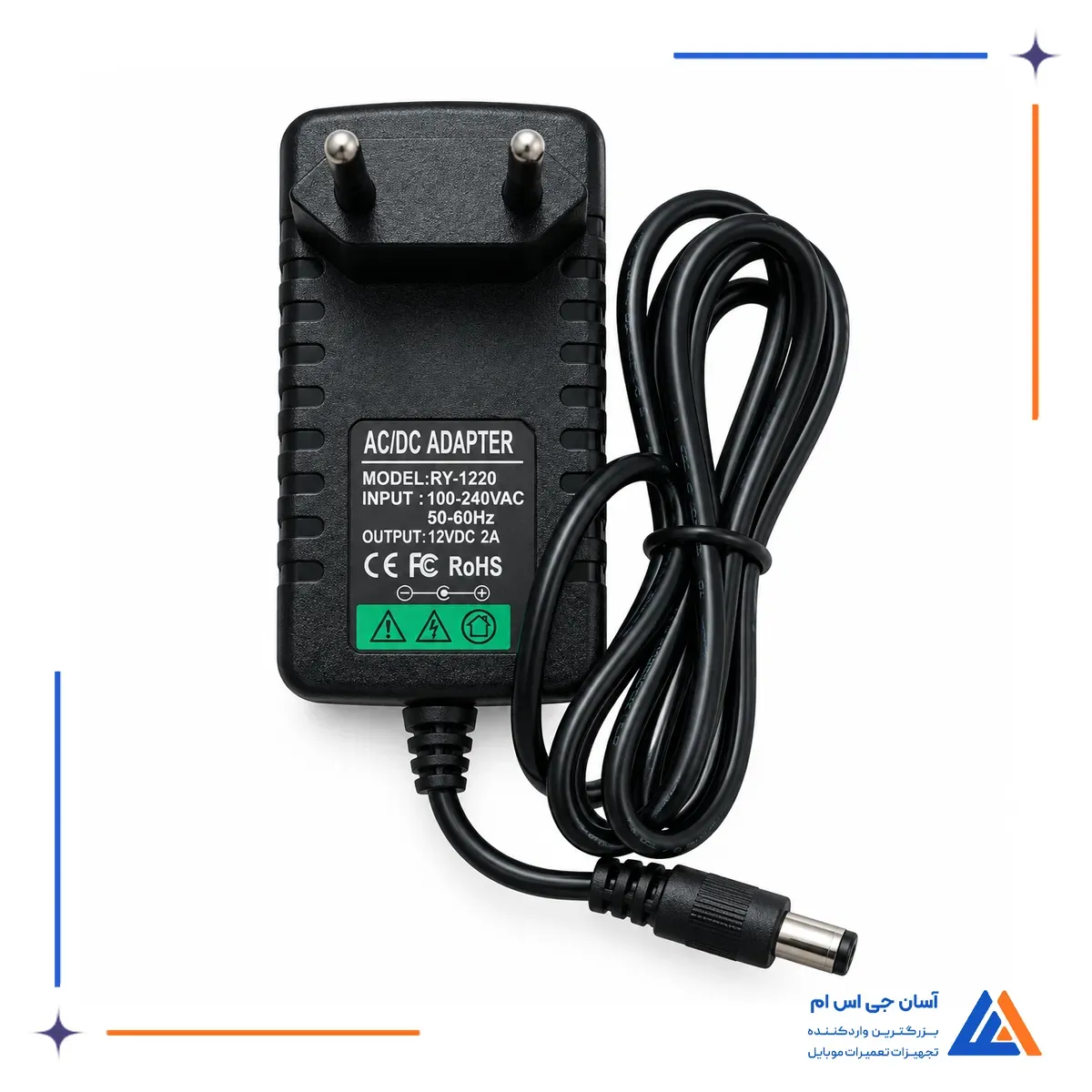

بازوی لوپ TBK 701L به تنظیم ارتفاع موتوری با کنترل تک کلیدی، دهانه نصب 32 میلی متری و قابلیت چرخش 360 درجه مجهز است. بدنه آلومینیومی و ساختار ضد لرزش آن برای نگهداری پایدار هد لوپ و کاهش تکان میدان دید هنگام تغییر موقعیت در نظر گرفته شده اند. ابعاد خود بازو 420 × 55 × 10 میلی متر است و آداپتور برق نیز همراه محصول ارائه می شود تا سیستم تنظیم ارتفاع موتوری برای استفاده آماده باشد.

محل اتصال این بازو برای هد یا رابط دارای قطر نصب 32 میلی متر ساخته شده و پیش از نصب باید قطر اتصال لوپ بررسی شود. در صورت متفاوت بودن قطر، استفاده از تبدیل سازگار ضروری است تا از لقی، فشار اضافی یا انتقال لرزش به هد جلوگیری شود. ابعاد بسته بندی نیز 521 × 235 میلی متر ثبت شده است.

بررسی پایه لوپ بازویی برقی تی بی کی 701L

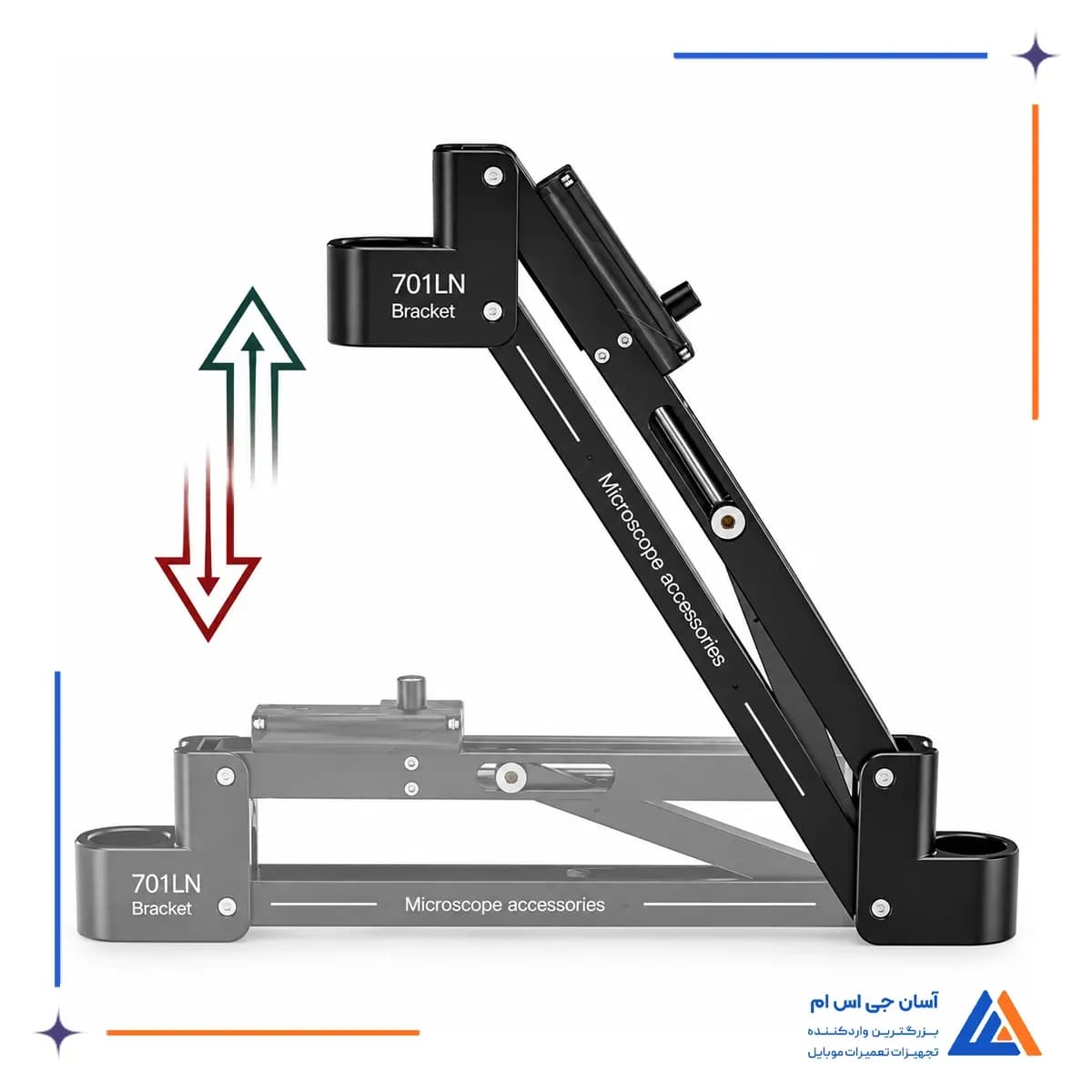

در TBK 701L تنظیم ارتفاع به صورت موتوری انجام می شود و تعمیرکار می تواند موقعیت هد را متناسب با ارتفاع برد، گیره، پری هیتر یا قطعه زیر لوپ تغییر دهد. این ساختار نیاز به آزاد کردن دستی پیچ و نگه داشتن وزن هد هنگام تغییر ارتفاع را کمتر می کند و برای کارهایی که فاصله کاری باید مرتب تنظیم شود مناسب است. بازو علاوه بر حرکت عمودی، امکان جابه جایی به چپ و راست و چرخش 360 درجه را نیز فراهم می کند تا هد بدون نیاز به چرخاندن مداوم قطعه به بخش های مختلف مادربرد برسد.

این دامنه حرکتی برای میزهایی که چند ابزار همزمان روی آنها قرار دارد، فضای کاری منعطف تری ایجاد می کند و دسترسی به کانکتورها، گوشه های برد و نقاط لحیم کاری را ساده تر می کند. هنگام نصب لوپ تعمیرات موبایل باید مسیر حرکت بازو، کابل ها، چراغ لوپ و تجهیزات اطراف بررسی شود تا جابه جایی هد بدون برخورد یا کشش ناخواسته انجام شود.

ساختار پایدار و ضد لرزش

بدنه آلومینیومی و ساختار ضد لرزش بازو برای ثابت نگه داشتن هد هنگام مشاهده و لحیم کاری استفاده می شود. کاهش لرزش در بزرگنمایی های بالا اهمیت بیشتری دارد؛ زیرا حرکت جزئی پایه می تواند به صورت جابه جایی قابل توجه تصویر دیده شود. پایداری نهایی به محل نصب بازو، استحکام میز، وزن هد و نحوه بستن تمام اتصالات نیز وابسته است. بازو باید روی بخش محکم میز یا پایه سازگار نصب شود و پیش از شروع کار، لقی مفصل ها و اتصال هد کنترل شود.

مزایای بازوی تنظیم ارتفاع برقی TBK 701L

• تنظیم ارتفاع تک کلیدی
• حرکت نرم و کنترل شده
• چرخش کامل
• تنظیم در چند جهت
• کاهش لرزش میدان دید
• آزادسازی سریع فضای میز
• بدنه آلومینیومی پایدار
• آداپتور برق

کاربردهای پایه لوپ بازویی برقی تی بی کی 701L

پایه لوپ TBK 701L برای نگهداری و تنظیم موقعیت هد لوپ در تعمیر مادربرد، میکروسولدینگ، بررسی پایه های آی سی و کار روی قطعات ریز استفاده می شود. حرکت موتوری ارتفاع، تنظیم فاصله کاری را هنگام استفاده از گیره ها یا تجهیزات با ارتفاع متفاوت سریع تر می کند و برای کاربرانی که به تغییر مداوم ارتفاع و زاویه هد نیاز دارند، نیاز به جابه جایی دستی پایه را کاهش می دهد. این ویژگی در چیدمان ابزار تعمیراتی سخت افزاری برای انجام تعمیرات دقیق زیر بزرگنمایی کاربردی است.

سازگاری مستقیم TBK 701L به هد یا رابط دارای قطر نصب 32 میلی متر محدود است و پیش از استفاده باید قطر اتصال هد، فضای آزاد میز، مسیر حرکت بازو و ظرفیت محل نصب بررسی شود. چراغ، دوربین، تبدیل اتصال و سایر لوازم جانبی لوپ نیز فقط زمانی باید روی مجموعه نصب شوند که از نظر ابعاد، نوع اتصال و وزن با پایه سازگار باشند.
