شابلون ریبال BGA کایسی A418

شابلون ریبال BGA کایسی A418 دارای الگوهای مربوط به تعدادی از تراشه های MTK، Spreadtrum و آی سی های دیگر قرار گرفته و امکان اجرای فرایند ریبال با گرمایش مستقیم را فراهم می کند.

این محصول برای تعمیرکارانی مناسب است که با آی سی های دارای پایه BGA کار می کنند و پیش از ریبال، شماره دقیق تراشه را با الگوی حک شده روی شابلون تطبیق می دهند. قرار گرفتن چندین الگو روی یک صفحه باعث می شود تعدادی از تراشه های سازگار بدون نیاز به تهیه شابلون جداگانه پوشش داده شوند. شابلون کایسی A418 یکی از ابزارهای تعمیرات سخت افزاری موبایل برای انجام ریبال تراشه های BGA سازگار و بازسازی پایه های قلع آنها است.

بررسی شابلون کایسی A418

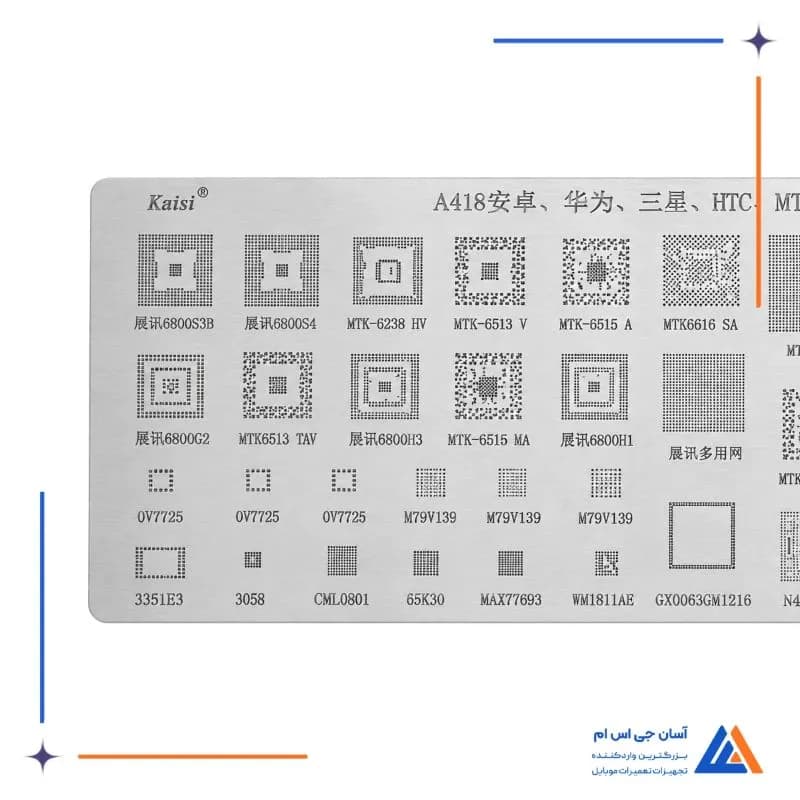

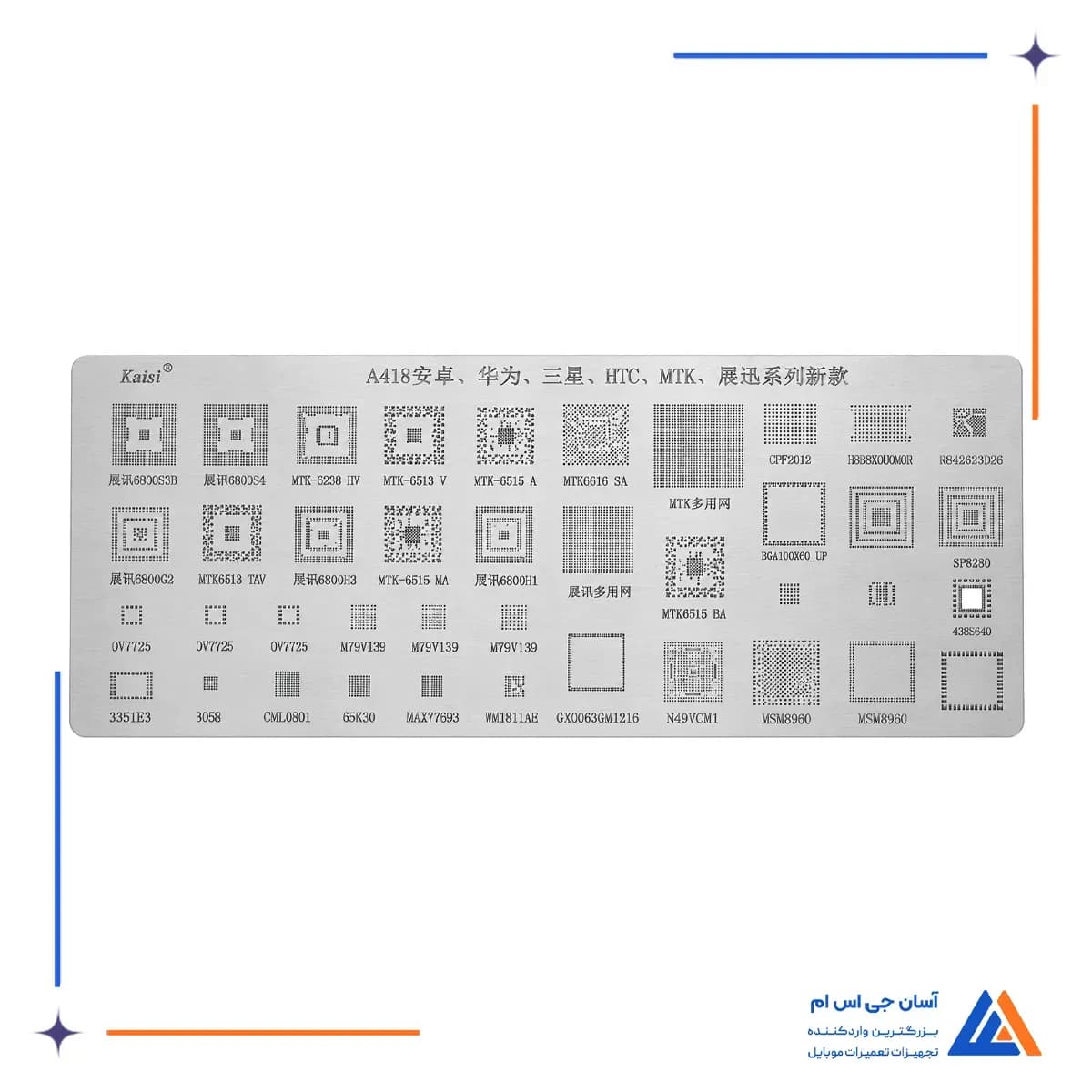

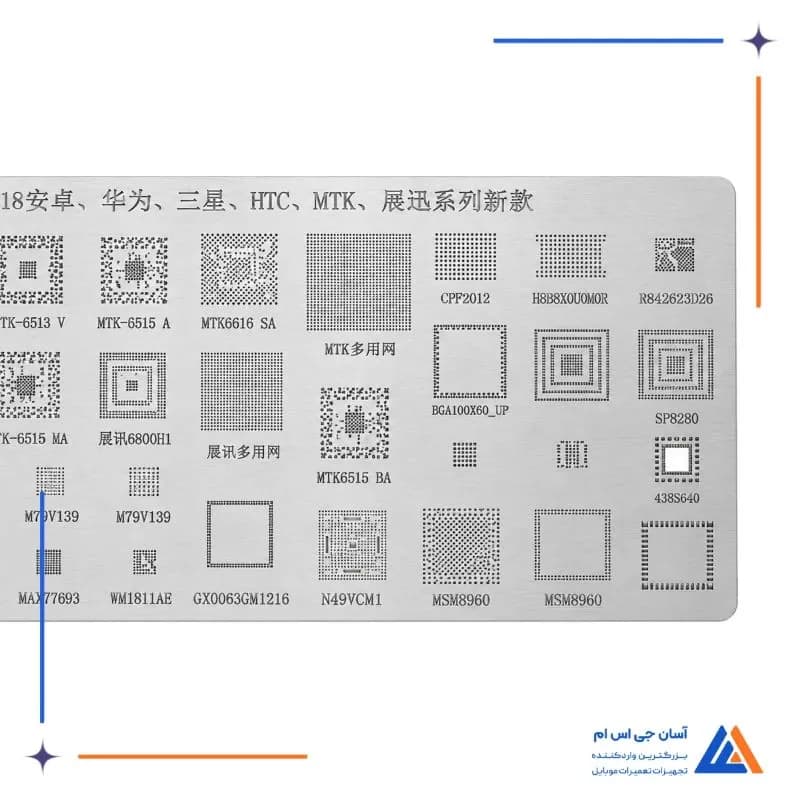

مهم ترین ویژگی A418، قرار گرفتن چند الگوی ریبال روی یک صفحه است. در میان نوشته های قابل مشاهده روی محصول، نام هایی مانند MTK6513، MAX77693، WM1811AE، M79V139 و 0V7725 دیده می شود. این صفحه همچنین دارای بخش های عمومی برای تعدادی از تراشه های MTK و Spreadtrum است.

وجود یک خانواده یا شماره تراشه روی شابلون به معنی سازگاری با تمام نسخه های آن نیست. تعمیرکار باید پیش از اعمال خمیر قلع، کد کامل آی سی، ابعاد بدنه، آرایش پایه ها و الگوی سوراخ های شابلون را با قطعه مورد نظر مطابقت دهد.

مشخصات و امکانات شابلون کایسی A418

• نوع محصول: شابلون ریبال آی سی BGA
• روش ریبال: قابل استفاده به صورت گرمایش مستقیم
• ضخامت: 0.15 میلی متر
• الگوهای عمومی: دارای شبکه عمومی MTK و Spreadtrum

کیفیت ساخت و تجربه استفاده از KAISI A418

ساختار یکپارچه A418 باعث می شود تمام الگوهای قابل استفاده روی یک صفحه در دسترس باشند. این طراحی برای میز تعمیراتی که روی چند خانواده آی سی کار می شود، نیاز به تعویض مداوم شابلون های مجزا را کاهش می دهد. انتخاب بخش مناسب نیز از طریق کدهای حک شده در کنار هر الگو انجام می شود.

مزایای شابلون کایسی A418

• دسترسی به چندین الگوی ریبال روی یک صفحه
• پوشش تعدادی از تراشه های MTK و Spreadtrum
• برخورداری از شبکه های عمومی برای برخی تراشه ها
• حک شدن کدها در کنار الگوها برای انتخاب سریع تر
• مناسب برای ریبال مستقیم آی سی های BGA سازگار
• کاهش نیاز به نگهداری چند شابلون مجزا برای کدهای موجود
• ضخامت مشخص 0.15 میلی متر

کاربرد شابلون کایسی A418

این شابلون برای بازسازی آرایش پایه های قلع در آی سی های BGA سازگار استفاده می شود. تعمیرکار پس از پاک سازی پایه های آی سی، الگوی مطابق با شماره و آرایش تراشه را انتخاب کرده و از سوراخ های شابلون برای توزیع خمیر قلع روی محل پایه ها استفاده می کند.

A418 برای کار روی تراشه هایی کاربرد دارد که شماره یا الگوی دقیق آنها روی صفحه قرار گرفته باشد. بخش های عمومی MTK و Spreadtrum نیز تنها زمانی باید استفاده شوند که اندازه تراشه، فاصله پایه ها و آرایش شبکه با قطعه کاملا مطابقت داشته باشد.

برای بررسی ابزارهای مشابه می توان سایر انواع شابلون تعمیرات موبایل را نیز بر اساس نوع آی سی و شیوه ریبال مقایسه کرد
