شابلون همه کاره کایسی B

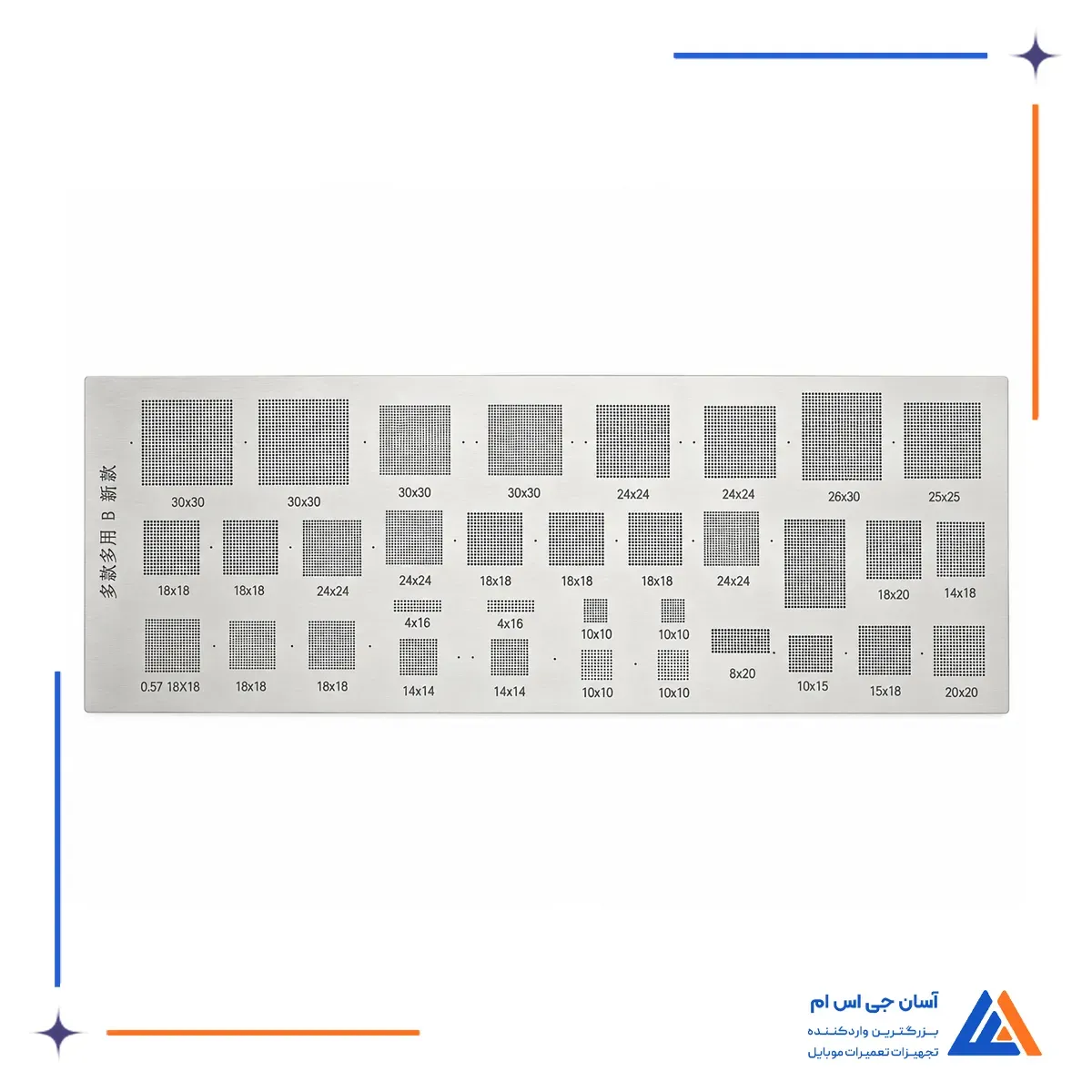

شابلون همه کاره Kaisi B مجموعه ای از 34 شبکه سوراخ کاری روی یک ورق است که برای ریبال آی سی های BGA با ابعاد مختلف استفاده می شود. شبکه های این شابلون از 4×16 تا 30×30 را پوشش می دهند و به تعمیرکار اجازه می دهند برای چند اندازه متفاوت، از یک ورق مشترک استفاده کند.

تنوع شبکه ها باعث شده این ورق در میان محصولات کایسی برای تعمیرکارانی مناسب باشد که با آی سی های فاقد شابلون اختصاصی یا تراشه هایی با آرایش توپی متداول کار می کنند. پیش از شروع ریبال باید تعداد ردیف ها، تعداد ستون ها، فاصله سوراخ ها و ابعاد واقعی تراشه با الگوی انتخاب شده تطبیق داده شوند.

بررسی شابلون همه کاره Kaisi B

چیدمان چند شبکه روی یک ورق، نیاز به نگهداری تعداد زیادی شابلون جداگانه را برای آرایش های متداول کاهش می دهد. اندازه هر شبکه زیر همان الگو حک شده است و تعمیرکار می تواند پیش از قرار دادن آی سی، تعداد ردیف ها و ستون های سوراخ را کنترل کند.

این محصول یکی از ابزارهای مورد استفاده در مجموعه ابزار تعمیرات سخت افزاری موبایل است و در مرحله بازسازی پایه های توپی تراشه کاربرد دارد. عملکرد شابلون به انتخاب الگوی درست، هم راستایی دقیق تراشه، نوع خمیر قلع و کنترل حرارت وابسته است.

تفاوت شابلون همه کاره با شابلون اختصاصی

در شابلون اختصاصی، محل سوراخ ها برای یک تراشه یا خانواده مشخص طراحی می شود. شابلون نوع B مجموعه ای از شبکه های عمومی را ارائه می دهد و فقط زمانی قابل استفاده است که آرایش پایه های تراشه با یکی از شبکه های روی ورق مطابقت داشته باشد.

وجود یک اندازه یکسان مانند 18×18 در چند بخش ورق به معنی یکسان بودن قطعی تمام جزئیات آن ها نیست. فاصله سوراخ ها، سطح پوشش شبکه و قطر دهانه ها نیز باید با تراشه واقعی بررسی شوند.

ساختار یکپارچه ورق

تمام شبکه ها روی یک صفحه مشترک قرار گرفته اند؛ بنابراین هنگام استفاده باید تراشه دقیقا زیر بخش انتخاب شده ثابت شود. خم شدن صفحه، قرار گرفتن تراشه زیر شبکه اشتباه یا جابه جایی هنگام پخش خمیر قلع می تواند آرایش توپ های قلع را نامنظم کند.

دسته شابلون های ریبال تعمیرات شامل ابزارهایی با الگوی عمومی یا اختصاصی است. نسخه B کایسی برای پوشش چند آرایش شبکه ای طراحی شده، اما جای شابلون اختصاصی تراشه هایی با چینش نامتقارن یا نواحی مسدود متفاوت را نمی گیرد.

مزایای شابلون همه کاره کایسی B

• پوشش 34 الگوی ریبال
• دسترسی به 15 اندازه شبکه
• شناسایی سریع اندازه های حک شده
• کاهش تعداد شابلون های جداگانه
• پوشش شبکه های 4×16 تا 30×30
• انتخاب سریع تر الگوی متناسب
• اشغال فضای کمتر در میزکار

کاربردهای شابلون همه کاره کایسی B

این شابلون برای بازسازی پایه های توپی آی سی های BGA، آماده سازی تراشه پیش از نصب مجدد و ایجاد آرایش منظم خمیر قلع روی شبکه های سازگار کاربرد دارد. وجود اندازه های مختلف، آن را برای تعمیر برد موبایل و برخی بردهای الکترونیکی دارای تراشه BGA قابل استفاده می کند.

حرف B نام نسخه یا نوع این ورق است و اندازه یک تراشه مشخص را نشان نمی دهد. سازگاری محصول باید بر اساس شبکه پایه تراشه بررسی شود؛ بنابراین فقط برابر بودن طول و عرض آی سی برای انتخاب الگو کافی نیست.
