شابلون طبقات میجینگ Z20 MAX آیفون 11 تا 17 پرومکس

شابلون طبقات MIJING Z20 MAX آیفون 11 تا 17 پرومکس یک مجموعه تخصصی برای قلع گذاری و ریبال اتصالات لایه میانی مادربرد آیفون است. این مجموعه با ساختار 30 کاره و قالب های متناسب با نسل های مختلف آیفون، به قرارگیری دقیق برد و شابلون روی نقاط اتصال کمک می کند. هنگام بازسازی اتصالات میان طبقات مادربرد، هماهنگی جایگاه برد و سوراخ های شابلون اهمیت زیادی دارد و Z20 MAX برای همین مرحله از تعمیر طراحی شده است.

این کیت برای تعمیرکارانی کاربرد دارد که با مادربردهای چندلایه آیفون سروکار دارند و باید پس از جداسازی طبقات، اتصالات لحیم را دوباره آماده کنند. این شابلون طبقاتی میجینگ برای موقعیت دهی برد هنگام ریبال لایه میانی استفاده می شود. استفاده از قالب متناسب با هر گوشی، در کنار سایر ابزار تعمیرات سخت افزاری گوشی، کنترل موقعیت قطعات ظریف را هنگام انجام تعمیر آسان تر می کند.

مشخصات و امکانات شابلون طبقات MIJING Z20 MAX آیفون 11 تا 17 پرومکس

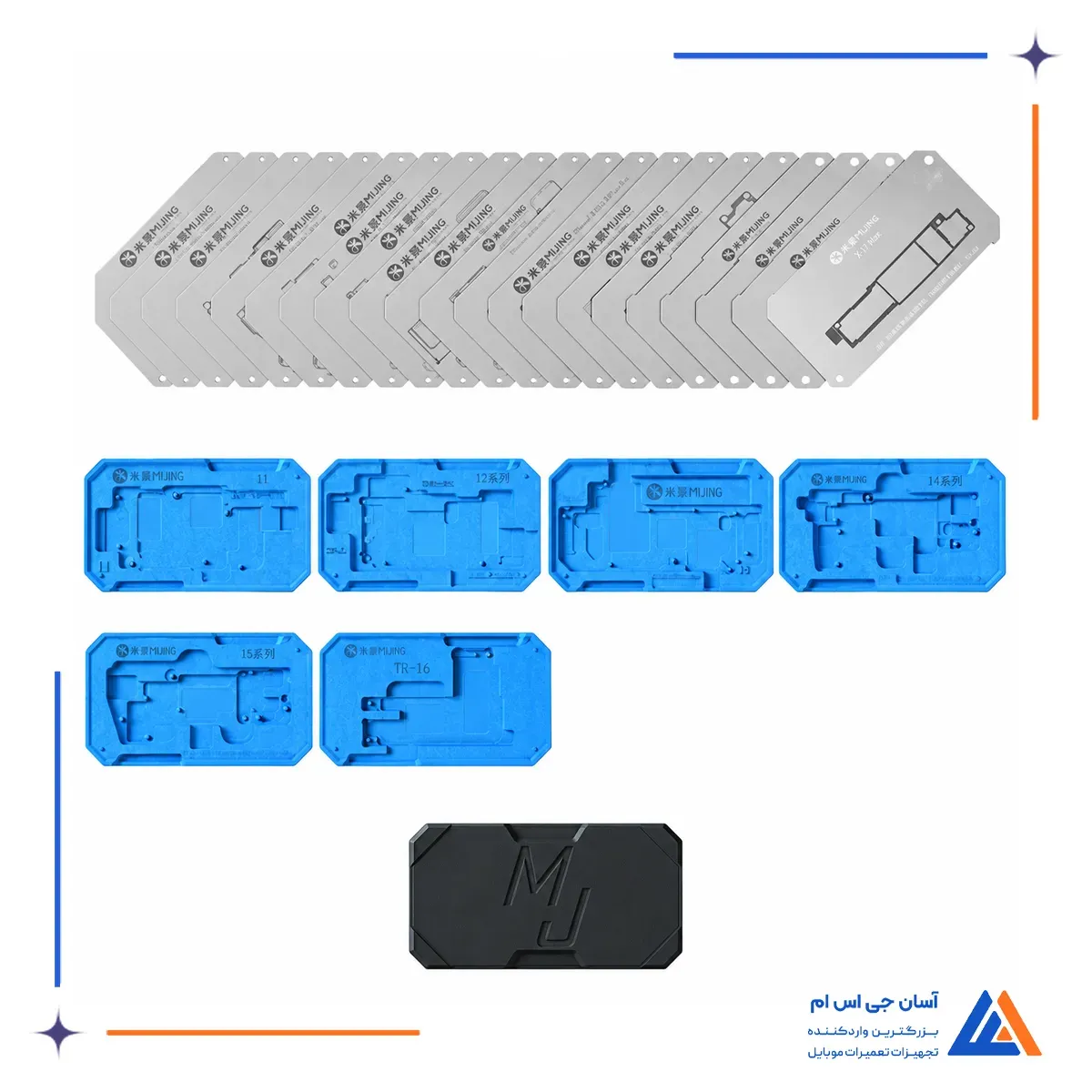

مجموعه Z20 MAX شامل قالب های موقعیت دهی آبی رنگ، یک پایه مغناطیسی عمومی و صفحات شابلون فلزی مخصوص قلع گذاری لایه میانی مادربرد آیفون است. قالب های مجزا با شیارها و برجستگی های متناسب، برد را در موقعیت مشخص نگه می دارند و پایه مغناطیسی به تثبیت شابلون و جلوگیری از جابه جایی آن هنگام کار کمک می کند. صفحات فلزی نیز دارای سوراخ های ظریف متناسب با الگوی اتصالات میان طبقات مادربرد هستند که محل قرارگیری خمیر قلع را مشخص کرده و پخش دقیق تر آن روی پدهای اتصال را آسان می کنند.

شابلون میجینگ Z20 MAX با مدل های سازگار آیفون 11 تا 17، شامل نسخه های معمولی، پرو، پرومکس، آیفون 12 مینی، 13 مینی، مدل های پلاس و آیفون 17 Air سازگار است. برای هر مدل، قالب و صفحه شابلون متناسب با ساختار مادربرد انتخاب می شود؛ زیرا شکل برد و محل اتصالات در نسل های مختلف آیفون متفاوت است. هنگام کار با شابلون های تعمیرات موبایل، تطبیق دقیق سوراخ های شابلون با نقاط اتصال اهمیت زیادی دارد و به جلوگیری از قرارگیری نادرست خمیر قلع کمک می کند. ساختار چندقالبی این مجموعه نیز امکان جابه جایی میان مدل های مختلف آیفون را بدون نیاز به تعویض پایه اصلی فراهم می کند.

مزایای شابلون طبقات MIJING Z20 MAX 11-17PM

• تثبیت بهتر موقعیت شابلون
• انتخاب قالب متناسب با مادربرد
• کنترل دقیق تر پخش خمیر قلع
• کاهش جابه جایی هنگام آماده سازی اتصال
• تعویض مستقل قالب های هر سری

کاربردهای شابلون طبقات میجینگ Z20 MAX آیفون 11 تا 17 پرومکس

شابلون طبقات میجینگ Z20 MAX در فرایند بازسازی اتصالات بین لایه های مادربرد آیفون، به ویژه پس از جداسازی طبقات و پاکسازی لحیم قبلی، کاربرد دارد. این مجموعه برای آماده سازی نقاط اتصال پیش از مونتاژ مجدد برد استفاده می شود و به تعمیرکار کمک می کند الگوی قلع گذاری را متناسب با ساختار مادربرد انتخاب کند. استفاده صحیح از آن مستلزم آشنایی با ریبال، کار با خمیر قلع و تشخیص نسخه دقیق مادربرد است.
