شابلون ریلایف RL-044 EMMC2 BGA153

شابلون هارد ریلایف RL-044 EMMC2 BGA153 برای بازسازی آرایه پایه های قلع آی سی های حافظه با پکیج BGA153 ساخته شده است. الگوی اختصاصی EMMC2 خمیر قلع را با محل پایه های این پکیج هم راستا میکند. این صفحه تکی از مجموعه شابلون های ریلایف برای ریبال دقیق همین آرایش پایه کاربرد دارد.

در تعمیر حافظه، تطبیق کد شابلون با پکیج آی سی مستقیما بر شکل گیری صحیح پایه ها اثر میگذارد. RL-044 EMMC2 در کنار ابزار های تعمیرات سخت افزاری برای آماده سازی آی سی BGA153 پیش از نصب دوباره استفاده میشود. برای پکیج هایی با تعداد یا آرایش پایه متفاوت باید شابلون متناسب همان پکیج انتخاب شود.

بررسی شابلون RELIFE RL-044 EMMC2

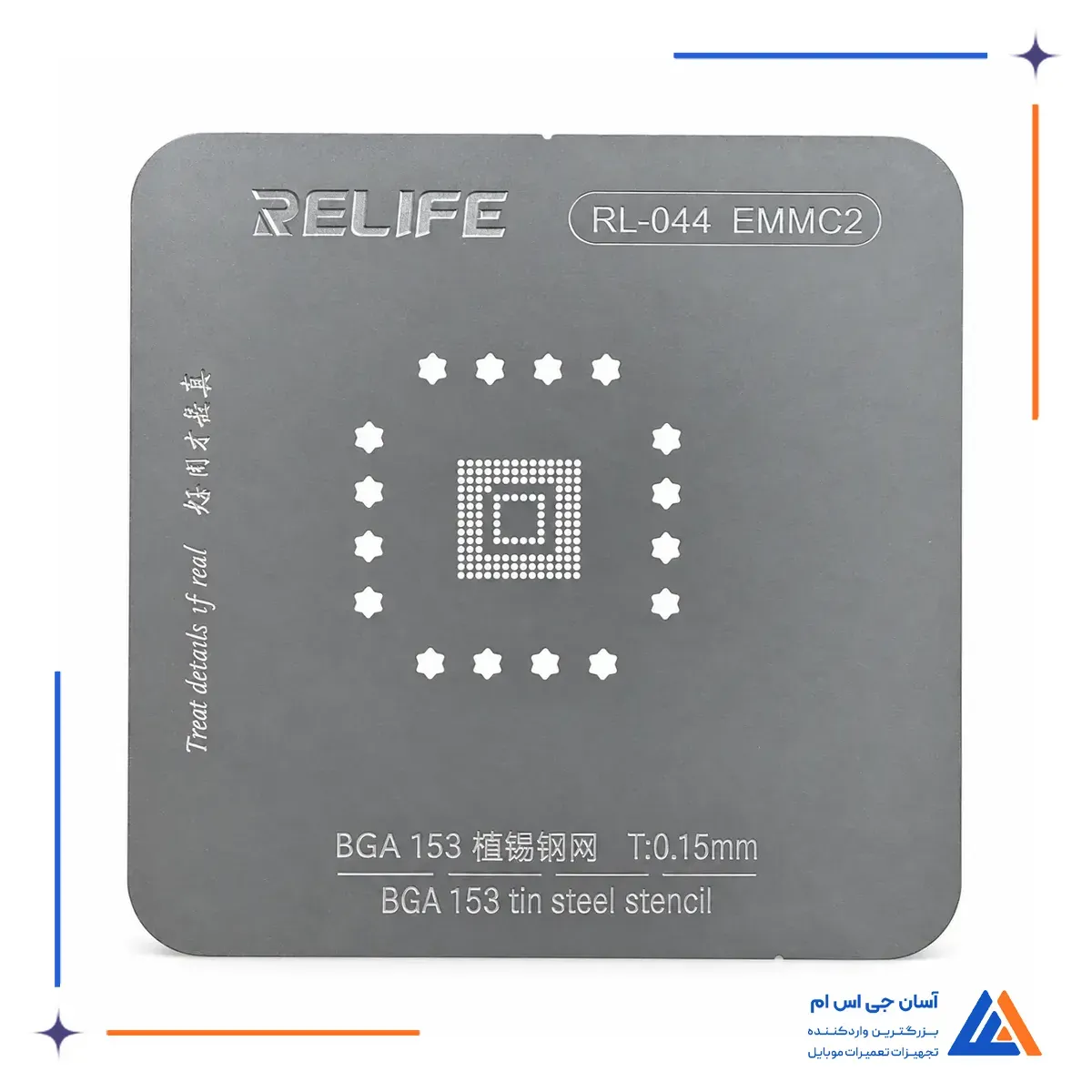

این شابلون فولادی با کد EMMC2 و ضخامت 0.15 میلی متر برای پایه سازی پکیج BGA153 ساخته شده است. ناحیه مرکزی نیمه حکاکی شده، محل قرارگیری آی سی را مشخص میکند و با حفظ هم راستایی میان پدها و سوراخ های شابلون، خمیر قلع را روی نقاط مورد نیاز توزیع میکند. انتخاب این نسخه باید بر اساس تطابق دقیق پکیج آی سی با BGA153 انجام شود و برای پکیج های دیگر مناسب نیست.

برای تعمیرکارانی که از شابلون های ریبال برای پایه سازی حافظه استفاده میکنند، کد EMMC2 امکان تشخیص سریع آرایش سازگار با BGA153 را فراهم میکند. سوراخ های خنک کننده اطراف ناحیه مرکزی نیز به دفع سریع تر گرما کمک میکنند و ترکیب دهانه های گرد و چهارگوش باعث میشود شابلون پس از شکل گیری پایه ها روان تر جدا شود و احتمال گیر کردن پایه های تازه ساخته شده به لبه سوراخ ها کاهش پیدا کند.

مزایای شابلون هارد ریلایف RL-044 EMMC2

• تطبیق مستقیم با BGA153
• ضخامت 0.15 میلی متری
• جانمایی دقیق سوراخ ها
• خروج روان تر شابلون
• دفع سریع تر گرما
• ساختار فولادی نازک

کاربردهای شابلون هارد ریلایف RL-044 EMMC2

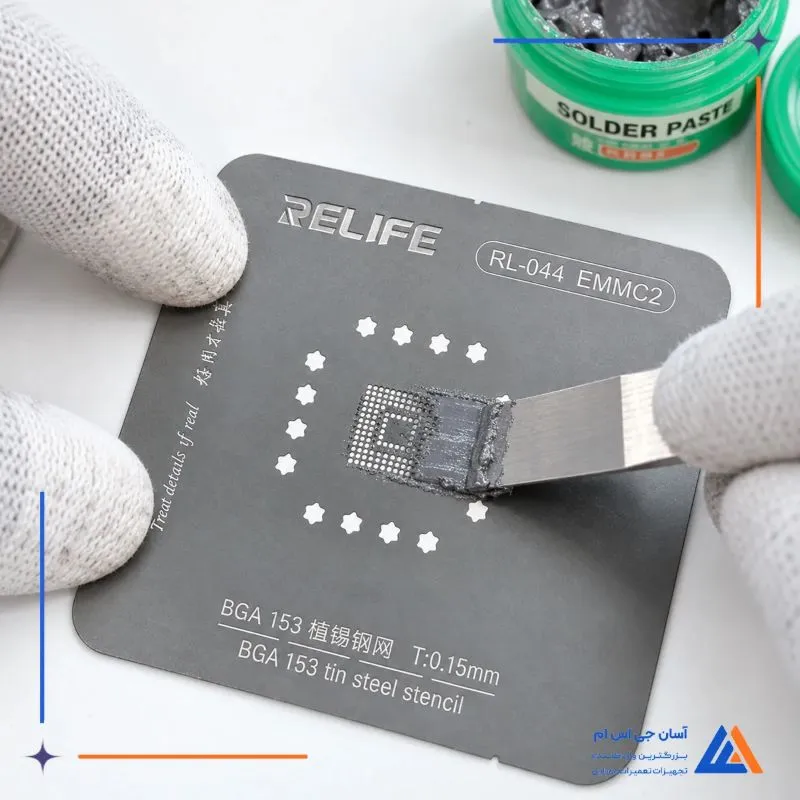

کاربرد اصلی این صفحه، پایه سازی دوباره آی سی های حافظه EMMC و EMCP دارای پکیج BGA153 پس از پاک سازی پایه های قبلی است. شابلون آرایش خمیر قلع را روی پدهای آی سی تنظیم میکند تا پایه های جدید پیش از نصب مجدد حافظه روی برد شکل بگیرند.

این نسخه فقط با آی سی دارای پکیج و آرایش پایه BGA153 سازگار است. کدهای دیگری مانند BGA162، BGA169، BGA221 یا BGA254 به الگوی متفاوت نیاز دارند؛ همچنین شابلون به تنهایی جایگزین خمیر قلع، فیکسچر نگهدارنده و تجهیزات گرمایشی ریبال نیست.
