شورت کیلر، ابزاری که جلوی هزار بار ضرر رو می گیره!
فرض کن یه گوشی اومده برای تعمیر، روشن نمی شه ولی جریان کشی داره. گوشی رو به منبع تغذیه وصل می کنی، یه لحظه اشتباه، بوم! آی‌سی پرید.
اینجاست که یه ابزار به دادت می‌رسه: شورت کیلر. 🔥

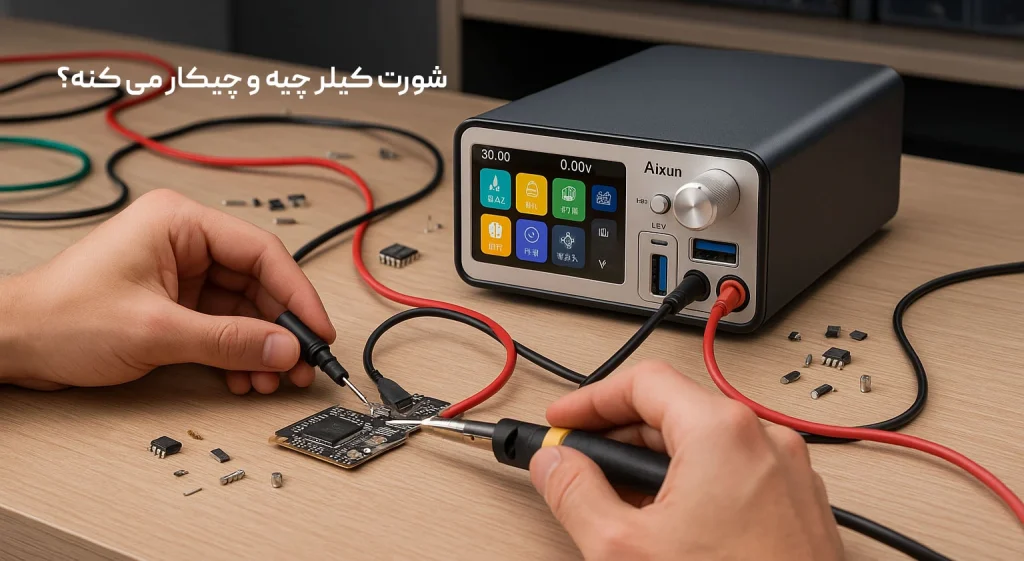

شورت کیلر چیه و چیکار می کنه؟
شورت کیلر (Short Killer) یه ابزار نجات بخش برای تعمیرکاره که اتصال کوتاه روی بردهای الکترونیکی تشخیص میده. این دستگاه یه جریان کنترل شده و قوی وارد مدار می کنه، تا جایی که اتصالی داره داغ بشه و لو بره!
با یه دوربین حرارتی یا یه اسپری خنک کننده (مثل اسموکر رزین)، سریع می فهمی کدوم قطعه اتصالی داره و می تونی جایگزینش کنی.
چرا خرید شورت کیلر ارزش داره؟
چه موقعی شورت کیلر به کارت میاد؟
وقتی گوشی جریان کشی داره ولی نمی دونی کجاست
وقتی آی سی شارژ داغ می کنه و باید قبل از تعویض، مطمئن شی
وقتی برد لپ‌تاپ یا کنسول روشن نمی شه و احتمال اتصال کوتاه هست
وقتی می خوای بدون باز کردن کل برد، سریع مشکل رو پیدا کنی
🛠️چطوری از شورت کیلر داخلی استفاده کنیم؟
- در شورت کیلرهای دیجیتال از منو گزینه Short Killer یا SC Mode رو فعال کن
- نکته : در شورت کیلرهای معمولی گوشی یا برد رو خاموش کن، باتری یا منبع تغذیه رو جدا کن، و مطمئن شو روی پایه فلزی کار می کنی.
- در منو ولتاژ پایین و جریان بالا تنظیم کن

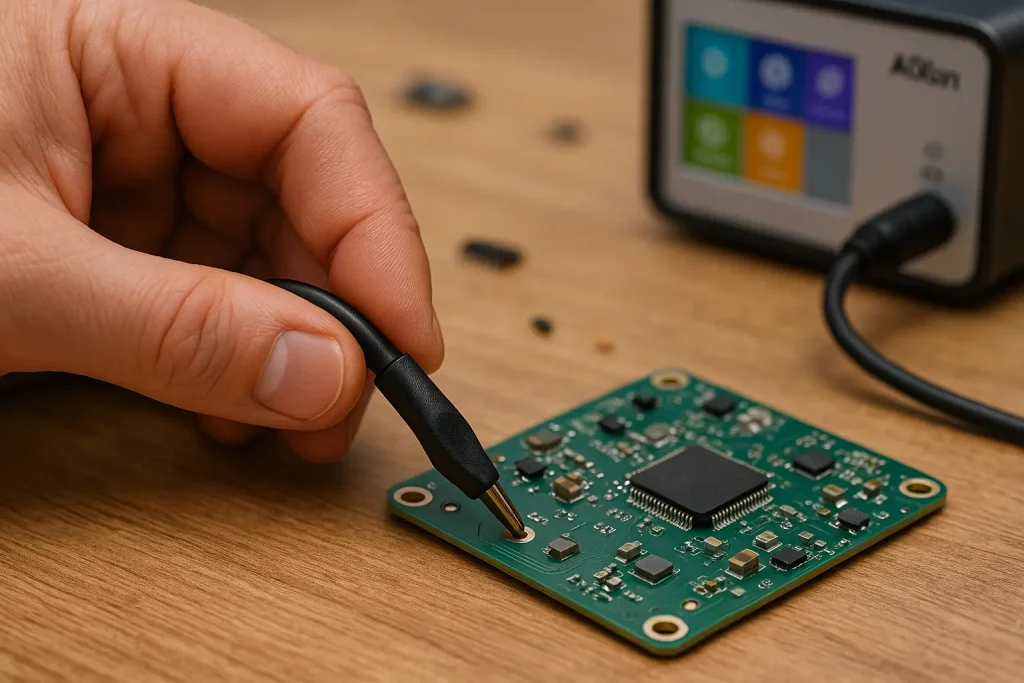

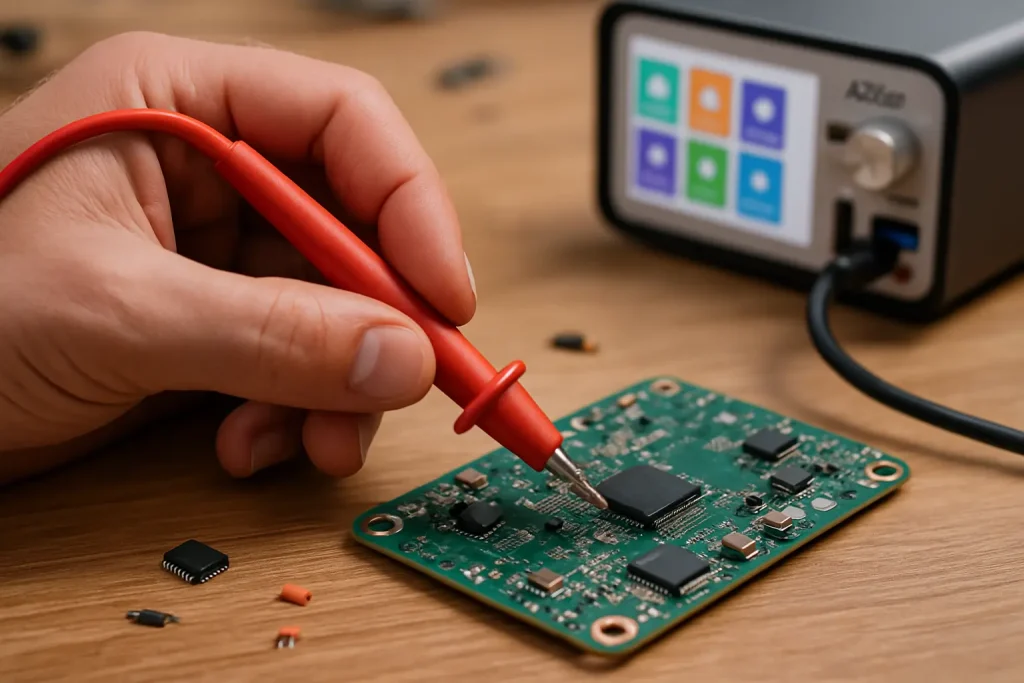

- کابل مشکی رو به زمین (GND) وصل کن و قرمز رو به نقطه مشکوک که احتمال می دی اتصال کوتاه داره وصل کن
- از یه اسپری یا دوربین حرارتی کمک بگیر. قطعه داغ شد؟ پیداش کردی!
- جریان رو قطع کن، قطعه رو تعویض کن
منبع تغذیه کلید دار DAZHENG PS-305D 5A
جا تینری سوزنی سایز کوچک WF
منبع تغذیه SUGON 3005PM
منبع تغذیه SUGON 3005D
اسپری تمیز کننده FALCON 530
چسب یو وی MECHANIC UVH900-HY
شابلون UNIVERSAL RL-044
⚠️ نکات مهم در استفاده از شورت کیلر
این دستگاه هم مثل هر ابزار دیگه‌ای محدودیت داره. برای بردهای خیلی ظریف و حساس ممکنه خطرناک باشه. استفاده نادرست ممکنه لاین های تغذیه رو ذوب کنه پس باید با دقت و تجربه استفاده بشه، مخصوصاً ولتاژ رو بالا نبری!
✅ همیشه از کم ترین ولتاژ ممکن شروع کن.
✅ اگه مسیر رو نمی شناسی، عجله نکن!
✅ از اتصال اشتباه کابل ها خودداری کن.
✅ از ابزارهای کمکی مثل اسپری فریز یا دوربین حرارتی استفاده کن.
🧰 با این ابزارهای کمکی، هیچ اتصالی از چشمت پنهون نمی‌مونه!
رزین حرارتی
تشخیص قطعات معیوب با تغییر حالت رزین

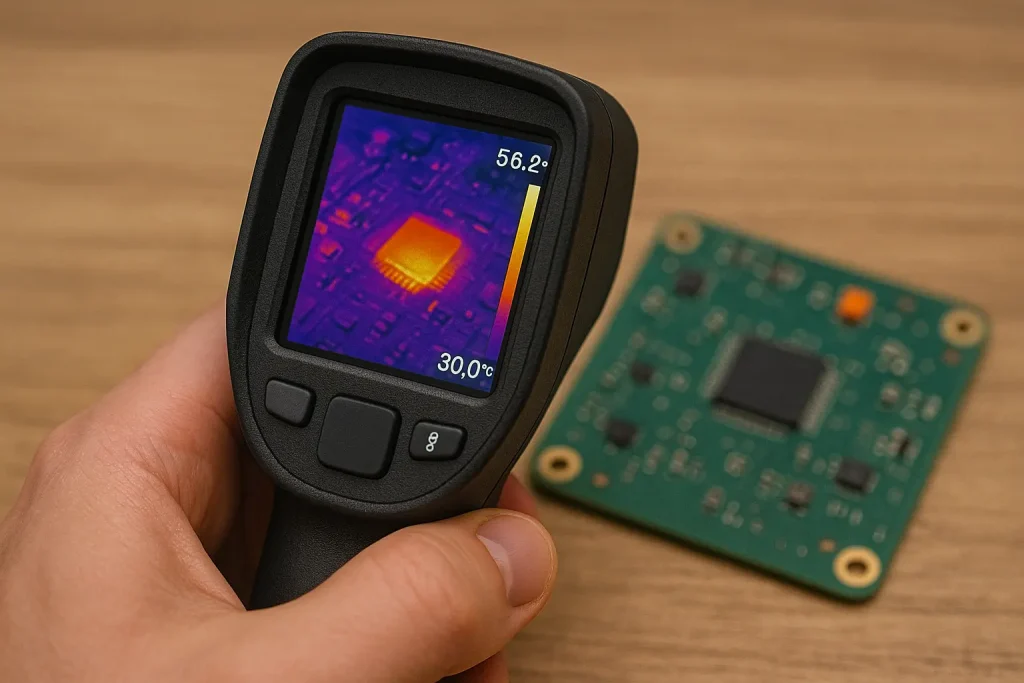

دوربین حرارتی
برای مشاهده دقیق نقاط داغ روی برد
اسپری فریز
برای شناسایی سریع محل اتصال کوتاه
یه مقایسه خیلی سریع بین ۳ تا مدل پرطرفدار
⚡ شورت کیلر MECHANIC ISHORT MAX
خیلی جمع وجوره، هم برای شورت زدایی خوبه، هم می تونه دستگاهو روشن کنه یا شارژ سریع انجام بده. برای کارای دم دستی و سریع یا افرادی که زیاد جا‌به جا می شن خیلی به درد می خوره.
🔌منبع تغذیه AIXUN P3208
یه منبع تغذیه حرفه ایه که شورت کیلر داخلی هم داره. توان بالا، دقت خوب، قابلیت اتصال به وای‌فای و آپدیت نرم‌افزاری هم داره. بیشتر مناسب تعمیرکاراییه که کار تخصصی انجام می‌دن و یه ابزار همه‌چی‌تموم می‌خوان.
⚡ شورت کیلر TS-30A
یه شورت کیلر قدرتمند با جریان بالا تا ۳۰ آمپر که واسه پیدا کردن اتصالات کوتاه تو برد موبایل و لپ‌تاپ خیلی خوب عمل می کنه. امکانات حفاظتی خوبی هم داره و خیلی سریع واکنش می ده.
🔌 دستگاه هایی که شورت کیلر داخلی دارن
تو فروشگاه آسان جی اس ام بعضی منبع تغذیه ها هستن که خودشون قابلیت شورت کیلر داخلی دارن. با یه دستگاه، هم ولتاژ دقیق تنظیم می کنی، هم شورت یابی انجام میدی.
دقیق، حرفه‌ای و همه فن حریف
سبک، اقتصادی، مناسب شروع حرفه‌ای
کاربردی، قابل‌اعتماد، دارای محدود کننده ی ولتاژ
قدرتمند، پیشرفته، با قابلیت اتصال به شبکه
🔥 برندهای معروف شورت کیلر موجود در بازار
برای خرید شورت کیلر خوب که هم کارتو راه بندازه هم خیالت راحت باشه، برندهای مختلفی هستن که هر کدوم یه سری قابلیت خاص دارن. توی فروشگاه آسان جی اس ام الان چندتا از بهتریناشو می تونی پیدا کنی. مثلا:
AIXUN با مدل هایی مثل P3208 یا P2408S که ترکیب منبع تغذیه و شورت کیلر هستن و برای کارای حرفه ای خیلی مناسبن
MECHANIC با مدل معروف ISHORT MAX که خیلی جمع وجوره و برای کارای سریع و سبک خیلی به دردبخوره
TS با مدل TS-30A که یکی از گزینه های پرفروش برای تعمیرکارای موبایل و لپ تاپه
🛍️ چرا خرید از آسان جی اس ام؟
با خرید از فروشگاه آسان جی اس ام، خیالت راحت باشه:
✔️ ضمانت اصالت کالا
✔️ پشتیبانی فنی
✔️ ارسال سریع
💡 یه‌بار هزینه کن، هزار بار ضرر نکن
شورت کیلر، همکار همیشگی تعمیرکاره. ابزاریه که شاید قیمتش اولش بالا به‌نظر بیاد، ولی وقتی جلوی سوختن یه آی سی گرون رو می گیره، ارزشش رو نشون میده.
👈 همین حالا یه سر به دسته‌بندی شورت کیلر و منبع تغذیه بزن و بهترین مدل رو برای کارت انتخاب کن. 😊
سوالات متداول Q&A
نه دقیقاً. برای بردهای بسیار حساس یا SMDهای ظریف، باید با احتیاط و تنظیمات دقیق ازش استفاده بشه.
در مدل‌های حرفه‌ای مثل RF4 RF-3005 PRO و SUGON 3010PM، بله! چون شورت کیلر داخلی داره و منبع تغذیه هم هست.
با ولتاژ پایین شروع کن، جریان رو محدود کن، زمان تست رو کوتاه نگه دار.
نه الزامی نیست، ولی خیلی کمک می‌کنن. وقتی شورت کیلر جریان رو وارد مدار می‌کنه، اون قطعه‌ای که اتصال کوتاه داره، داغ میشه. اگه اسپری فریز بزنی، نقطه‌ای که یخ‌زدایی میشه، قطعه معیوبه. دوربین حرارتی هم دقیق‌تر همینه رو نشون میده.
