آموزش عملی ریبال کردن آی‌سی موبایل بدون دردسر و اشتباه

آموزش عملی ریبال کردن آی‌سی موبایل بدون دردسر و اشتباه

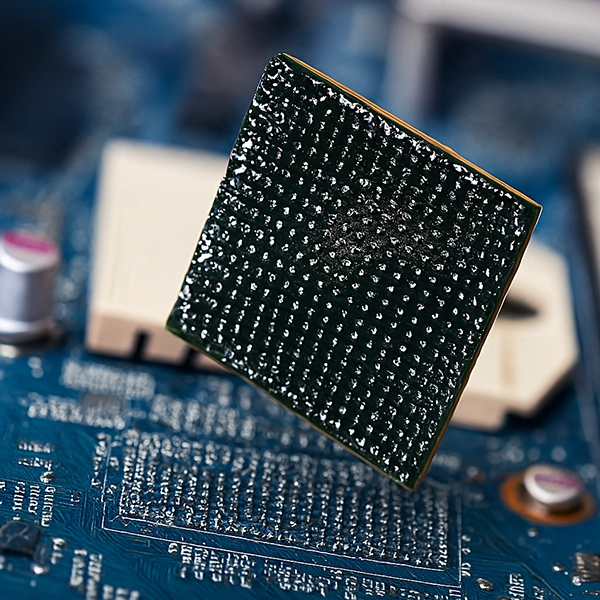

در دنیای تعمیر موبایل و الکترونیک، ریبال کردن به معنای بازسازی یا تعویض توپک‌های قلع روی پایه‌های آی‌سی است. این توپک‌ها همان نقاط اتصال آی‌سی به برد هستند که در فرآیند ریبال، دوباره با قلع تازه ساخته می‌شوند تا اتصال محکم و سالم برقرار شود. به زبان ساده: ریبال یعنی «پاک کردن قلع قدیمی آی‌سی و جایگذاری دوباره قلع تازه برای اتصال درست پایه‌ها به برد».

آموزش عملی ریبال کردن آی‌سی موبایل بدون دردسر و اشتباه

ریبال کردن آی‌سی موبایل یکی از مهم‌ترین مهارت‌ها برای تعمیرکاران حرفه‌ای است. این فرآیند باعث می‌شود اتصالات آی‌سی‌ها دوباره برقرار شده و مشکلات ناشی از قطع یا خرابی پایه‌ها برطرف شود. اما اگر با دقت و مراحل درست انجام نشود، ممکن است به برد آسیب برسد. در این مقاله، مرحله به مرحله و بدون دردسر شما را با ریبال کردن آی‌سی موبایل آشنا می‌کنیم.

مرحله ۱: آماده‌سازی ابزار و محیط کار

آموزش عملی ریبال کردن آی‌سی موبایل بدون دردسر و اشتباه

قبل از شروع ریبال کردن، باید محیط کار و ابزارها را آماده کنید. این مرحله مهم‌ترین گام برای جلوگیری از اشتباه است.

ابزارهای مورد نیاز:

  • هویه با نوک مناسب (ترجیحاً هویه GVM T115 یا مشابه آن)

  • خمیر قلع (Flux) با کیفیت

  • سیم قلع نازک برای آی‌سی‌ها

  • پنس دقیق و لوپ بزرگ برای دید بهتر

  • فیکسچر یا گیره نگهدارنده برد

  • پاک‌کننده‌های مخصوص قلع و الکل ایزوبوتیل

نکات کلیدی:

  • تمیزی محیط: گرد و خاک می‌تواند باعث اتصال کوتاه شود.

  • نور مناسب: استفاده از لوپ سه‌چشم یا میکروسکوپ کمک زیادی به دقت شما می‌کند.

  • ایمنی: از دستکش و تهویه مناسب استفاده کنید.

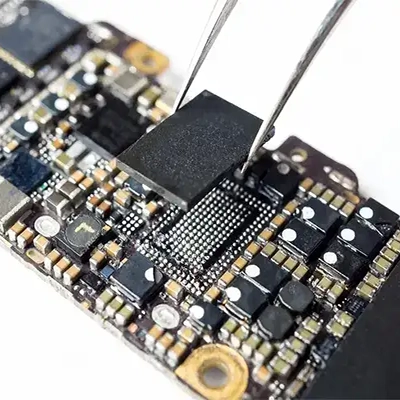

مرحله ۲: تشخیص آی‌سی خراب

آموزش عملی ریبال کردن آی‌سی موبایل بدون دردسر و اشتباه

قبل از ریبال کردن، باید آی‌سی مشکل‌دار را به‌درستی تشخیص دهید.

روش‌ها:

  • بررسی بصری: پایه‌های آی‌سی شل یا سوخته

  • استفاده از مولتی‌متر: بررسی اتصال پایه‌ها

  • تست عملکرد برد: شناسایی قسمت‌های مشکل‌دار

نکته: هرگز روی آی‌سی سالم ریبال نکنید؛ ممکن است آسیب برسد.

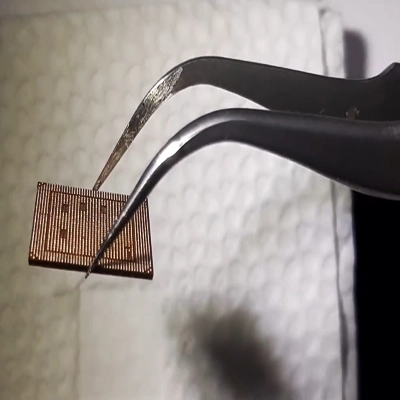

مرحله ۳: پاک‌سازی پایه‌های آی‌سی

آموزش عملی ریبال کردن آی‌سی موبایل بدون دردسر و اشتباه

پاک‌سازی پایه‌ها مرحله‌ای است که اکثر تعمیرکاران تازه‌کار در آن اشتباه می‌کنند.

مراحل پاک‌سازی:

  1. گرم کردن هویه: دمای مناسب بین 320 تا 350 درجه سانتی‌گراد.

  2. استفاده از Flux: یک لایه نازک روی پایه‌ها بمالید.

  3. پاک کردن قلع قدیمی: با سیم قلع و پمپ قلع، قلع قدیمی را بردارید.

  4. تمیز کردن نهایی: با الکل ایزوبوتیل و برس نرم پایه‌ها را تمیز کنید.

نکته مهم: پایه‌ها نباید خم یا شکسته شوند.

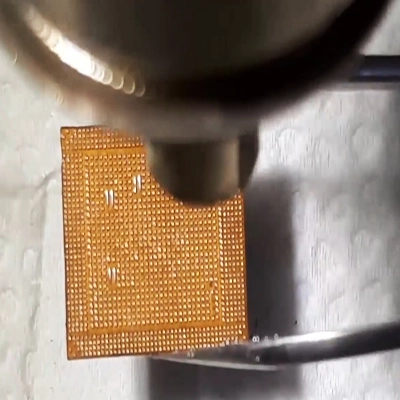

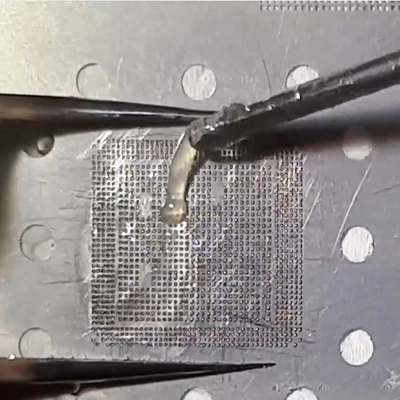

مرحله ۴: ریبال کردن پایه‌ها

آموزش عملی ریبال کردن آی‌سی موبایل بدون دردسر و اشتباه
آموزش عملی ریبال کردن آی‌سی موبایل بدون دردسر و اشتباه

حالا نوبت مرحله اصلی است: بازسازی پایه‌های آی‌سی با قلع تازه.

مراحل ریبال کردن:

  1. قرار دادن آی‌سی در موقعیت درست: با استفاده از فیکسچر یا پنس.

  2. مالیدن Flux روی پایه‌ها: کمک می‌کند قلع بهتر بچسبد.

  3. استفاده از قلع نازک: با هویه، هر پایه را با دقت دوباره وصل کنید.

  4. بررسی دوباره پایه‌ها: با لوپ یا میکروسکوپ از اتصال صحیح پایه‌ها اطمینان حاصل کنید.

نکته: حرارت هویه نباید طولانی شود تا آی‌سی و برد آسیب نبیند.

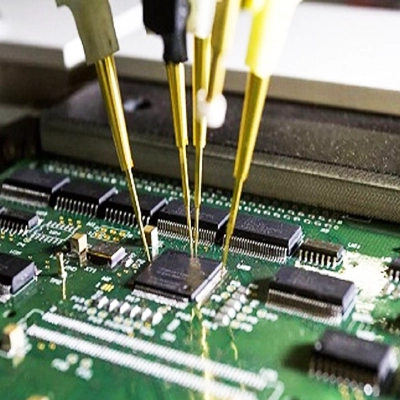

مرحله ۵: تست و بررسی نهایی

آموزش عملی ریبال کردن آی‌سی موبایل بدون دردسر و اشتباه

بعد از ریبال کردن، برد باید تست شود تا از عملکرد صحیح آی‌سی مطمئن شویم.

روش تست:

  • اتصال برق و بررسی عملکرد قطعه

  • بررسی دما و عدم داغ شدن آی‌سی

  • اطمینان از اتصال تمامی پایه‌ها با مولتی‌متر

نکات حرفه‌ای برای ریبال کردن آی‌سی موبایل

دمای دقیق را رعایت کنید

استفاده از دمای بالاتر از حد مجاز می‌تواند پایه‌های آی‌سی را بسوزاند و برد را خراب کند. بهترین محدوده دما معمولاً بین 320 تا 350 درجه سانتی‌گراد است.

Flux با کیفیت انتخاب کنید

Flux نامرغوب باعث ایجاد حباب یا جدا شدن قلع می‌شود. برندهای معتبر مثل Amtech یا Mechanic انتخاب‌های خوبی هستند.

استفاده از لوپ یا میکروسکوپ

  • برای دیدن دقیق اتصالات، لوپ سه‌چشم یا میکروسکوپ دیجیتال ضروری است.

  •

عدم فشار روی پایه‌ها

فشار بیش‌ازحد هنگام هویه‌کاری می‌تواند پایه‌های آی‌سی را خم یا جدا کند.

حرکت آرام و پیوسته

هنگام اعمال قلع، حرکت هویه باید نرم و یکنواخت باشد تا پایه‌ها یکسان شکل بگیرند.

اشتباهات رایج در ریبال کردن آی‌سی موبایل

  • استفاده زیاد از قلع: باعث اتصال کوتاه بین پایه‌ها می‌شود.

  • گرم کردن بیش از حد: منجر به جدا شدن لایه‌های برد یا خرابی آی‌سی.

  • عدم پاک‌سازی کامل پایه‌ها: باعث می‌شود قلع جدید به‌خوبی نچسبد.

  • استفاده نکردن از Flux: قلع به‌درستی روی پایه‌ها پخش نمی‌شود.

  • برداشتن یا جابه‌جا کردن آی‌سی در زمان اشتباه: باعث شکستن یا جدا شدن پایه‌ها می‌شود.

ترفندهای افزایش سرعت و دقت

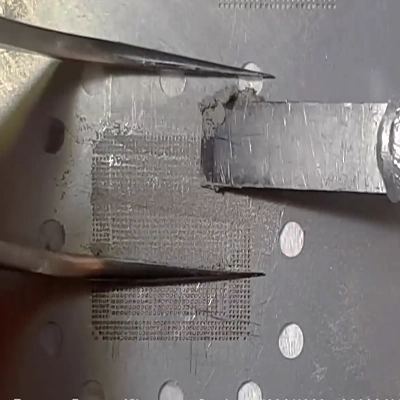

  • قالب‌گذاری توپک‌های قلع با شابلون: این روش سرعت کار را بالا می‌برد و توپک‌ها یکدست می‌شوند.

  • پیش‌گرم کردن برد: با هیتر یا پری‌هیتر، دمای برد را کمی بالا ببرید تا هویه‌کاری سریع‌تر انجام شود.

  • کار گروهی در تعمیرات زیاد: یک نفر پایه‌ها را آماده کند و دیگری ریبال انجام دهد.

  • تمرین روی بردهای خراب: قبل از کار روی برد اصلی، مهارت خود را روی بردهای بلااستفاده تقویت کنید.

چک‌ لیست کامل ریبال کردن آی‌سی موبایل

قبل از شروع کار، این چک‌لیست را مرور کنید تا مطمئن شوید همه مراحل به‌درستی انجام می‌شوند و هیچ اشتباهی رخ نمی‌دهد:

۱. آماده‌سازی ابزار و محیط کار

  • هویه با نوک مناسب (مانند GVM T115 یا مشابه)

  • Flux با کیفیت

  • سیم قلع نازک یا توپک قلع

  • پنس دقیق و لوپ/میکروسکوپ

  • فیکسچر یا گیره نگهدارنده برد

  • الکل ایزوبوتیل و برس نرم برای تمیزکاری

۲. تشخیص آی‌سی معیوب

  • بررسی بصری پایه‌ها

  • تست با مولتی‌متر

  • بررسی عملکرد برد

۳. پاک‌سازی پایه‌های آی‌سی

  • گرم کردن هویه تا دمای مناسب (۳۲۰–۳۵۰°C)

  • مالیدن Flux روی پایه‌ها

  • برداشتن قلع قدیمی با سیم قلع یا پمپ قلع

  • تمیز کردن کامل با الکل و برس

۴. ریبال کردن

  • قرار دادن آی‌سی روی فیکسچر یا سطح ثابت

  • اعمال Flux جدید

  • استفاده از قلع نازک یا توپک قلع با شابلون

  • هویه‌کاری یکنواخت و بدون فشار زیاد

۵. تست نهایی

  • بررسی اتصال پایه‌ها با لوپ/میکروسکوپ

  • تست با مولتی‌متر

  • روشن کردن برد و تست عملکرد

  • بررسی دما و عدم داغ شدن آی‌سی

به این ترتیب، با داشتن این چک‌لیست همیشه می‌توانید بدون دردسر و اشتباه فرآیند ریبال را انجام دهید.

سوالات متداول درباره ریبال کردن آی‌سی موبایل FAQ

1. ریبال کردن آی‌سی چیست و چه کاربردی دارد؟

ریبال کردن فرآیندی است که طی آن توپک‌های قلع روی پایه‌های آی‌سی دوباره ساخته می‌شوند تا اتصال سالم بین آی‌سی و برد برقرار شود. این کار معمولاً برای رفع مشکلاتی مثل قطع شدن اتصالات یا ضعف لحیم انجام می‌شود.

2. چه زمانی باید آی‌سی را ریبال کرد؟

وقتی آی‌سی عملکرد درستی ندارد، پایه‌ها شل شده‌اند یا تست با مولتی‌متر نشان می‌دهد اتصال مناسبی وجود ندارد، ریبال کردن می‌تواند مشکل را حل کند.

3. آیا ریبال کردن با ریفلو کردن فرق دارد؟

بله. ریفلو فقط حرارت دادن به آی‌سی برای ذوب قلع‌های موجود است، اما ریبال شامل برداشتن آی‌سی، پاک‌سازی کامل پایه‌ها و جایگزینی قلع جدید می‌شود.

4. چه ابزارهایی برای ریبال لازم است؟

هویه یا هیتر، Flux، شابلون ریبال، توپک قلع یا سیم قلع، پنس، فیکسچر و میکروسکوپ از ابزارهای اصلی هستند.

5. آیا ریبال کردن به آی‌سی یا برد آسیب می‌زند؟

اگر با دمای مناسب، ابزار درست و روش صحیح انجام شود، آسیبی ایجاد نمی‌شود. اما استفاده از حرارت بیش از حد یا فشار زیاد می‌تواند به پایه‌ها یا لایه‌های برد آسیب برساند.

6. مدت زمان ریبال کردن آی‌سی چقدر است؟

بسته به مهارت تعمیرکار و نوع آی‌سی، بین ۱۵ دقیقه تا یک ساعت طول می‌کشد.

7. آیا می‌توان ریبال را در خانه انجام داد؟

به دلیل نیاز به ابزار تخصصی و مهارت بالا، توصیه نمی‌شود که افراد تازه‌کار بدون آموزش عملی و تجهیزات مناسب این کار را در خانه انجام دهند.
