شابلون تعمیرات موبایل همون ابزار فلزی کوچیکیه که وقتی می‌خوایم آی‌سی‌های BGA یا قطعات پاچ‌شده رو دوباره قلع‌کاری یا ریبال کنیم، به‌عنوان ناجی کار ظاهر می‌شه. با شابلون می‌تونیم توپ‌های قلع رو دقیق سر جای خودشون بذاریم، سرعت کار رو بالا ببریم و احتمال اتصال کوتاه یا پایه‌نامنظم رو به حداقل برسونیم. خلاصه: اگه دنبال کار تمیز و قابل اعتماد هستی، شابلون مثل یه دستیارِ دقیق و کم‌حرفه. مقدمه
انواع شابلون در تعمیرات موبایل
1. شابلون اختصاصی (فیکس / Model-specific stencil)
شابلونی که دقیقاً برای یک مدل آی‌سی یا یک مدل برد طراحی و برش‌خورده.
ویژگی ها:
برش بسیار دقیق مطابق پین‌های آی‌سی.
معمولاً از استیل ضدزنگ با ضخامت ~0.10–0.15mm.
پایداری و تکرارپذیری بالا.
مزایا:
بیشترین دقت در چینش توپ‌های قلع.
مناسب تعمیرات حرفه‌ای و تولید کم‌حجم.
معمولاً برای:
بردها/آی‌سی‌های پرحساس یا گوشی‌های پرچم‌دار که تداخل کوچک حیاتی است.

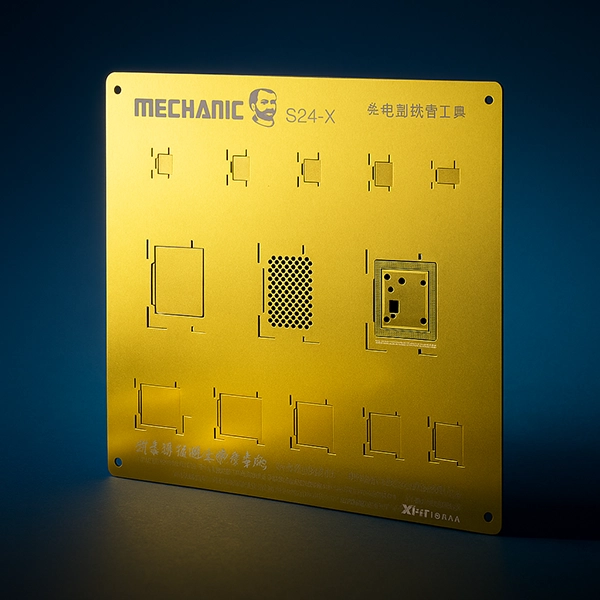

2. شابلون یونیورسال (Universal stencil)
شابلونی با چند الگوی از پیش‌تعریف‌شده که برای چند مدل آی‌سی یا برد کاربرد داره.
ویژگی ها:
چندین الگوی روی یک صفحه یا صفحات قابل تعویض.
اقتصادی‌تر و انعطاف‌پذیر.
مزایا:
مناسب برای کارگاه‌هایی که با مدل‌های مختلف کار می‌کنند.
قیمت کمتر نسبت به شابلون اختصاصی.
معایب:
گاهی دقتش کمتر از شابلون فیکس است.
معمولاً برای:
تعمیرات عمومی و کارگاه‌های با تنوع مدل بالا.
3. شابلون تخت (Mesh / Solder paste stencil) — برای استفاده با خمیر قلع
شابلونی نازک با سوراخ‌های منظم که برای اعمال خمیر قلع روی پدهای برد استفاده می‌شه.
ویژگی ها:
معمولاً ضخامت 0.1–0.2mm.
سازگار با عملیات SMD و استفاده همراه اسپاتولا/اسکِیپر.
مزایا:
پخش یکنواخت خمیر قلع، مناسب برای مونتاژ SMD.
سرعت بالا در اعمال خمیر روی چند پد همزمان.
معمولاً برای:
مونتاژ یا تعمیر قطعات SMD و آماده‌سازی برای هیت‌گِن یا فر قلع.

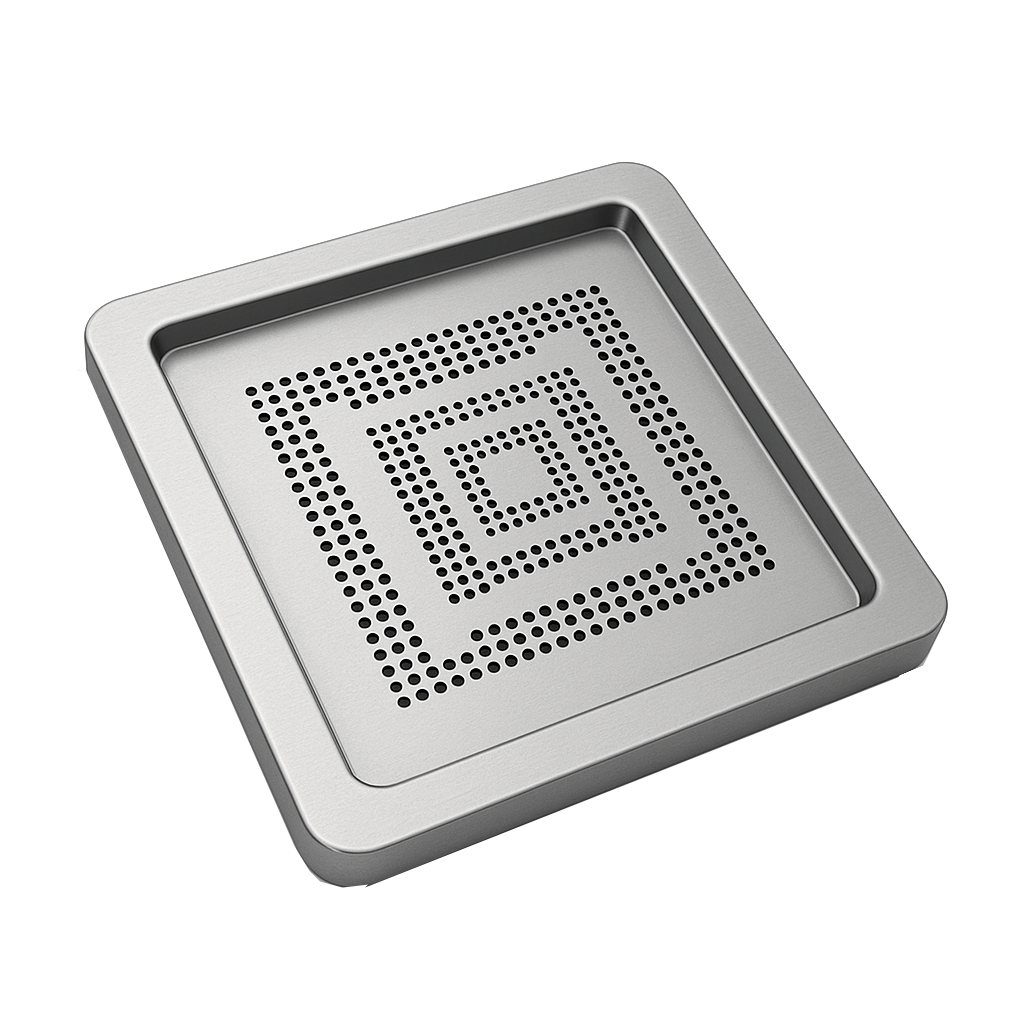

4. شابلون ریبالینگ (Reballing stencil / BGA stencil)
شابلونی که مخصوص ریبال آی‌سی‌های BGA طراحی شده تا توپ‌های قلع دقیقاً روی توپ‌بادها قرار بگیرند.
ویژگی ها:
سوراخ‌هایی متناسب با اندازه توپ قلع (۰.۳mm، ۰.۴mm و غیره).
جنس مقاوم به حرارت برای کار با هیتر یا هویه هوای گرم.
مزایا:
نتیجه‌ی یکسان و قابل‌اعتماد برای هر ریبال.
بسیار مفید برای تعمیرات BGA در موبایل و کنسول‌ها.
معمولاً برای:
CPU، PMIC و آی‌سی‌های بزرگ BGA که نیاز به ریبالینگ دارند.
5. شابلون حرارتی / سه‌بعدی (Thermal / 3D stencil)
شابلون‌هایی که طراحی‌شون سه‌بعدی یا دارای تغییرات ارتفاع هستند تا با هیتر/قالب حرارتی بهتر کار کنند.
ویژگی ها:
می‌توانند با هیتر مستقیم استفاده شوند.
بعضی‌ها شامل فریم یا جایگاه فیکس برای آی‌سی‌اند.
مزایا:
مناسب برای عملیات همزمان گرمایش و اعمال خمیر یا گِل قلع.
کاهش جابجایی آی‌سی هنگام گرمایش.
معمولاً برای:
آی‌سی‌هایی که نیاز به گرمایش دقیق و همزمان دارند.
شابلون حرارتی یا سه‌بعدی (Thermal / 3D stencil) معمولاً برای ریبالینگ آی‌سی‌ها در شرایطی استفاده می‌شود که نیاز به گرمایش مستقیم و یکنواخت روی آی‌سی یا برد داریم.
6. شابلون‌های انعطاف‌پذیر (Flexible / Mylar / Polymer)
شابلون‌های پلاستیکی یا پلیمر که کمتر ضخیم‌اند و برای مصارف خاص استفاده می‌شن.
ویژگی ها:
بسیار نازک و قابل‌انعطاف.
ارزان‌تر اما معمولا برای کارهای بسیار دقیق توصیه نمی‌شن.
مزایا:
مناسب نمونه‌سازی یا استفاده سریعِ میدانی.
وزن و هزینه پایین.
معمولاً برای:
تعمیرات سریع یا تست و نمونه‌برداری.
نکات فنی کوتاه که ارزش دونستنش رو داره
جنس پیشنهادی: استیل ضدزنگ (SUS304 یا مشابه) برای دوام و مقاومت به حرارت.
ضخامت رایج: 0.10–0.15 mm برای دقت و انتقال حرارت مناسب.
تنظیم اندازه سوراخ‌ها: با توجه به قطر توپ قلع (مثلاً 0.3mm، 0.4mm).
تمیزی و پولیش: سوراخ‌های تمیز و بدون بُرِش‌های اضافی، خطر اتصال کوتاه رو کم می‌کنه.
سوالات متداول شابلونی FAQ
1. شابلون موبایل در فرآیند ریبالینگ آی‌سی چه نقشی دارد؟
شابلون موبایل ابزاری فلزی یا لیزری است که برای قرار دادن دقیق توپ‌های قلع روی پایه‌های آی‌سی در فرآیند ریبالینگ استفاده می‌شود. این ابزار باعث می‌شود فاصله و چیدمان توپ‌ها کاملاً منظم باشد و اتصال الکتریکی بدون خطا برقرار شود.
2. تفاوت شابلون یونیورسال و شابلون اختصاصی در چیست؟
شابلون یونیورسال برای چندین مدل آی‌سی و برند موبایل قابل استفاده است، اما شابلون اختصاصی تنها برای یک مدل خاص آی‌سی یا دستگاه طراحی می‌شود. انتخاب بین این دو به نوع تعمیرات و تعداد مدل‌هایی که کار می‌کنید بستگی دارد.
3. شابلون BGA چه ویژگی‌هایی باید داشته باشد تا کیفیت ریبالینگ بهتر شود؟
یک شابلون BGA باکیفیت باید سوراخ‌های دقیق و یکنواخت، جنس مقاوم در برابر حرارت و سطح صاف داشته باشد تا توپ‌های قلع به‌طور یکسان ذوب شوند و پایه‌ها به‌خوبی متصل گردند.
4. چه عواملی در انتخاب جنس مناسب شابلون موبایل مؤثر هستند؟
جنس شابلون معمولاً از فولاد ضدزنگ یا استیل فنری انتخاب می‌شود. مقاومت در برابر حرارت، انعطاف‌پذیری و عدم تغییر شکل در طول کار از معیارهای مهم انتخاب جنس مناسب هستند.
5. شابلون لیزری چه مزیتی نسبت به شابلون معمولی دارد؟
شابلون‌های لیزری با برش دقیق و بدون لبه‌های اضافی تولید می‌شوند، که باعث چیدمان دقیق‌تر توپ‌های قلع و کاهش خطای ریبالینگ می‌شود. همچنین دوام بالاتری نسبت به مدل‌های معمولی دارند.
6. برای هر مدل آی‌سی موبایل، چگونه شابلون مناسب را انتخاب کنیم؟
انتخاب شابلون مناسب باید بر اساس ابعاد آی‌سی، تعداد پایه‌ها و نوع چینش آن انجام شود. استفاده از دیتاشیت آی‌سی یا کد درج‌شده روی چیپ می‌تواند انتخاب دقیق‌تری فراهم کند.
7. چرا ضخامت شابلون در کیفیت کار تعمیرات اهمیت دارد؟
ضخامت شابلون تعیین‌کننده مقدار قلع مورد استفاده است. ضخامت بیش از حد می‌تواند باعث ایجاد اتصال کوتاه شود و ضخامت کم نیز اتصال ضعیفی ایجاد می‌کند. معمولاً ضخامت بین ۰.۱۲ تا ۰.۱۵ میلی‌متر برای تعمیرات موبایل مناسب است.
8. روش صحیح نگهداری و افزایش عمر شابلون موبایل چیست؟
برای افزایش عمر شابلون، باید پس از هر استفاده آن را با الکل ایزوپروپیل تمیز کرد، از خم شدن یا خط افتادن آن جلوگیری نمود و در پوشش یا قاب محافظ نگهداری کرد.
9. در چه مواقعی نیاز به تعویض شابلون داریم؟
وقتی سوراخ‌های شابلون دچار تغییر شکل، گرفتگی یا زنگ‌زدگی می‌شوند و چیدمان توپ‌های قلع دقیق انجام نمی‌گیرد، زمان تعویض آن فرا رسیده است.
10. اشتباهات رایج هنگام استفاده از شابلون موبایل و روش جلوگیری از آن‌ها چیست؟
اشتباهاتی مثل استفاده از قلع بی‌کیفیت، گرم‌کردن بیش‌ازحد یا کم‌گرم‌کردن، و انتخاب شابلون نامناسب باعث خرابی ریبالینگ می‌شود. رعایت دمای استاندارد و انتخاب ابزار مناسب از بروز این مشکلات جلوگیری می‌کند.
