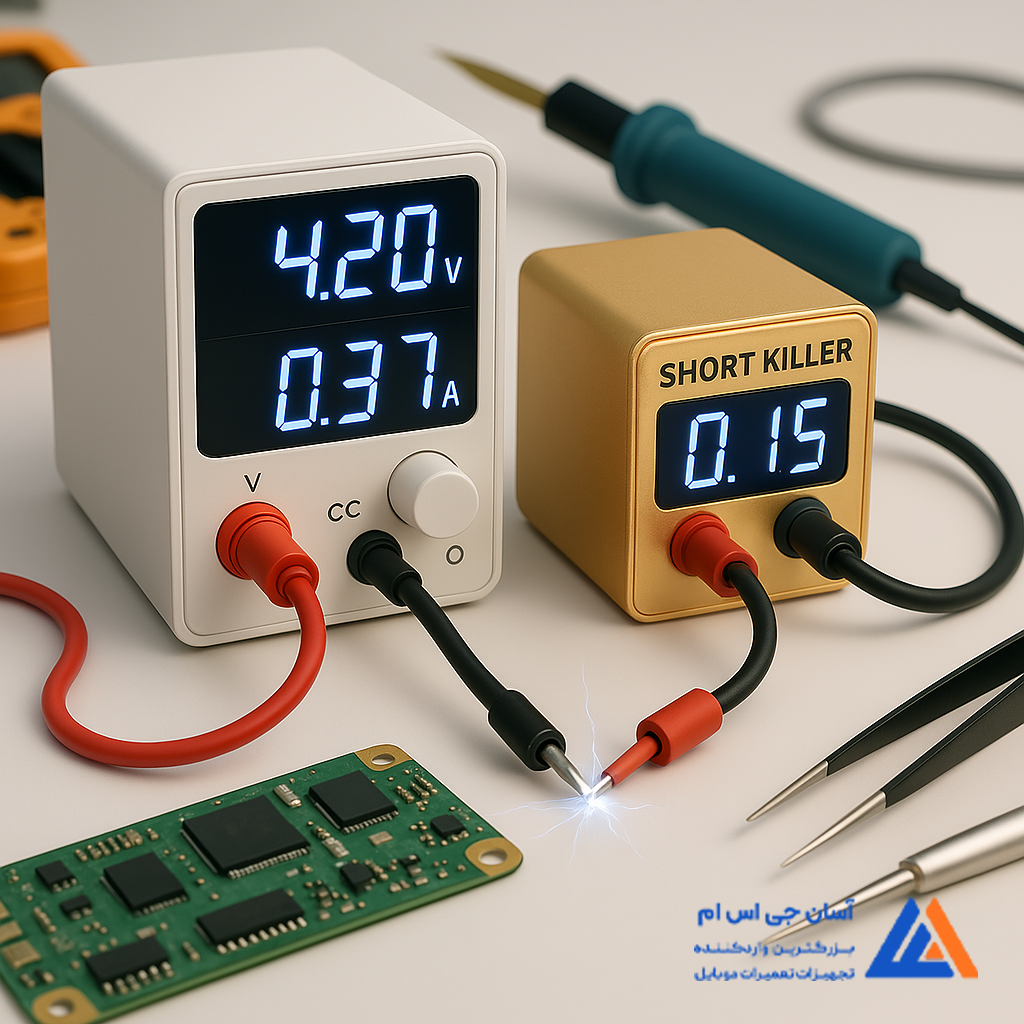

شورت کیلر یا منبع تغذیه؟ انتخاب درست موقع خرابی برد!
دو تا ابزار جزو مهم‌ترین وسایل کار تعمیرات سخت‌افزاری موبایلن، ولی خیلیا دقیق نمی‌دونن فرقشون چیه یا کی باید از کدوم استفاده کنن.
تو این مقاله قراره تفاوت این دو تا دستگاه رو برات توضیح بدم، یه سری دستگاه ترکیبی باحال معرفی کنم و بگم هر کدوم برای چی مناسبن. اول با هرکدام بطور مختصر آشنا شو. پس تا آخر با من باش!
شورت کیلر چیه و به چه دردی می‌خوره؟
شورت کیلر (Short Killer) یه ابزار تخصصیه که برای پیدا کردن و رفع اتصال کوتاه (شورتی) تو مدارهای الکترونیکی مثل برد گوشی موبایل یا لپ‌تاپ استفاده می‌شه.
وقتی یه برد اتصالی داره، جریان الکتریکی به جای مسیر درست، از یک مسیر اشتباه می ره
و باعث می‌شه گوشی روشن نشه یا قطعاتش آسیب ببینن. شورت کیلر اینجا به دادت می‌رسه!
ویژگی‌های اصلی شورت کیلر
تشخیص سریع اتصال کوتاه
🌞 با تزریق جریان کنترل‌شده، نقاط معیوب برد رو پیدا می‌کنه (معمولاً تو کمتر از چند ثانیه).
هشدار صوتی
💡 خیلی از مدل‌ها مثل Sunshine P-30A با بوق زدن، جای اتصالی رو بهت نشون می‌دن.
محافظت ایمنی
👍 مجهز به سیستم محافظت در برابر گرمای زیاد و اتصال اشتباه (مثل MECHANIC iShort Pro).
جریان و ولتاژ بالا
⚜️ مثلاً TS-30A تا 30 آمپر جریان و 5.5 ولت خروجی داره.
مزایا و کاربرد شورت کیلر
شورت کیلر برای تعمیرکارای حرفه‌ای که با بردهای پیچیده سروکار دارن، یه ابزار حیاتیه. این دستگاه می‌تونه:
قطعات معیوب (مثل خازن یا مقاومت خراب) رو پیدا کنه.
اتصالی‌های مخفی تو برد رو سریع تشخیص بده.
از آسیب به قطعات حساس جلوگیری کنه.
مناسب برای تعمیر مادربرد گوشی‌های آیفون، سامسونگ، و حتی لپ‌تاپ.

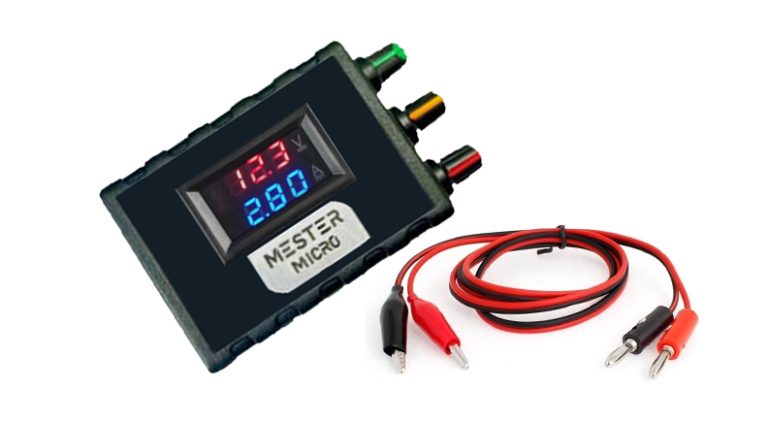

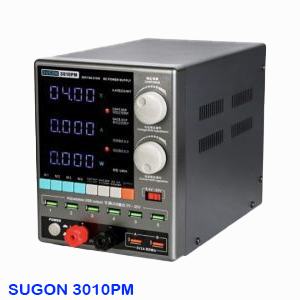

منبع تغذیه چیه و چرا مهمه؟
منبع تغذیه (Power Supply) یه دستگاهه که جریان و ولتاژ ثابت و قابل تنظیم به برد یا دستگاه‌های الکترونیکی می‌ده. فکر کن مثل یه قلب که خون (جریان الکتریکی) رو به بدن (برد) پمپ می‌کنه. تو تعمیرات موبایل، منبع تغذیه برای تست قطعات، روشن کردن برد بدون باتری، و بررسی مصرف جریان استفاده می‌شه
ویژگی‌های اصلی منبع تغذیه
ولتاژ و جریان قابل تنظیم
مثلاً می‌تونی ولتاژ رو بین 0 تا 30 ولت و جریان رو تا 5 آمپر تنظیم کنی (مثل Sunshine P3005DA).
نمایشگر دیجیتال

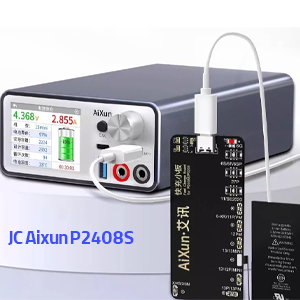

خیلی از مدل‌ها (مثل JC Aixun P2408S) نمایشگر دو خط دارن که ولتاژ و جریان رو نشون می‌دن.
محافظت هوشمند
از اتصال کوتاه، اضافه‌بار و گرمای زیاد جلوگیری می‌کنه.
چندکاره
بعضی مدل‌ها قابلیت شارژ سریع (PD/QC 3.0) و تست باتری دارن.
مزایا و کاربرد منبع تغذیه
منبع تغذیه برای هر تعمیرکاری لازمه، چون:
می‌تونی برد رو بدون باتری روشن کنی و تست کنی.
مصرف جریان غیرعادی (مثل نیم‌شورتی) رو تشخیص می‌دی.
برای شارژ باتری یا تست قطعات حساس مناسبه.
مناسب برای تعمیرکاران مبتدی تا حرفه‌ای، آزمایشگاه‌های تعمیر، و آموزشگاه‌ها.
| ویژگی | شورت کیلر | منبع تغذیه |
|---|---|---|
| کاربرد اصلی | تشخیص و رفع اتصال کوتاه | تأمین جریان و ولتاژ ثابت برای تست و تعمیر |
| جریان خروجی | بالا (تا 30 آمپر، مثل TS-30A) | متوسط (تا 8 آمپر، مثل JC Aixun P2408S) |
| ولتاژ خروجی | کم (معمولاً تا 5.5 ولت) | بالا (تا 30 ولت در مدل‌های پیشرفته) |
| هشدار صوتی | داره (برای پیدا کردن اتصالی) | نداره یا کمتر استفاده می‌شه |
| قابلیت تنظیم دقیق | معمولاً نه، جریان ثابت برای تست شورتی | داره، قابل تنظیم به صورت دقیق |
| محافظت هوشمند | دارد (در مدل‌های پیشرفته‌تر) | دارد (تقریباً در همه مدل‌ها) |
| مناسب برای | شناسایی اتصالی و تعمیر بردهای معیوب | تست و روشن کردن برد، بررسی جریان، شارژ باتری |

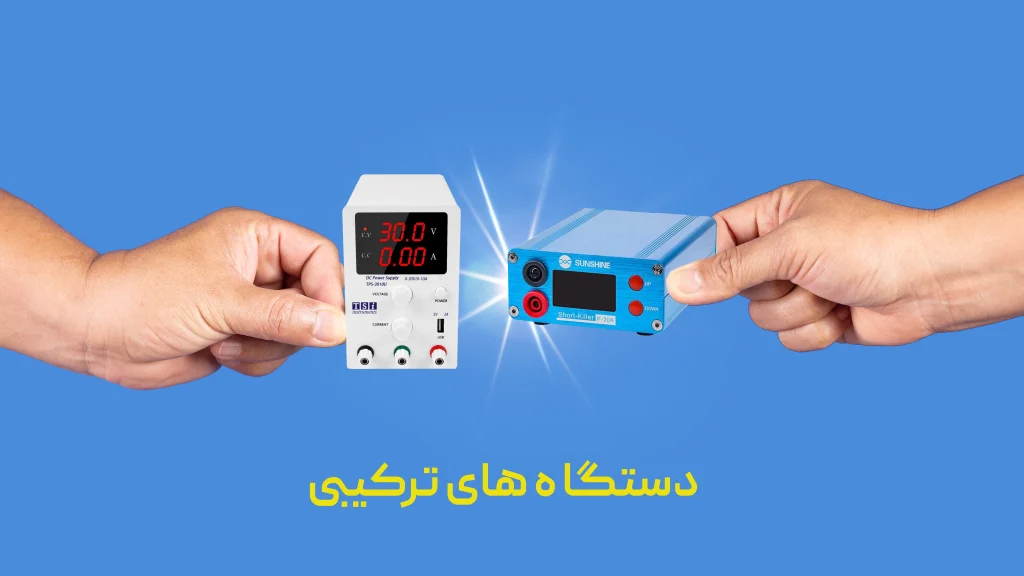

دو ابزار در یک بدنه

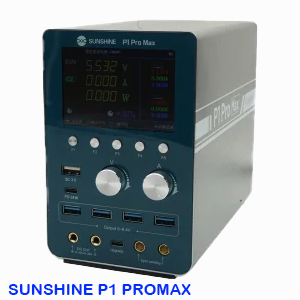

بعضی شرکت‌ها مثل JC، Sunshine یا i2C اومدن و دستگاه‌هایی ساختن که هم شورت کیلر دارن، هم منبع تغذیه. این دستگاه‌ها برای صرفه‌جویی در فضا و هزینه خیلی مناسبن و مخصوص تعمیرکارایی هستن که می‌خوان یه ابزار چندکاره داشته باشن.
اگه بخوای فقط اتصالی رو پیدا کنی، شورت کیلر بهترین گزینه‌ست. اگه بخوای برد رو بدون باتری روشن کنی یا جریان بکشی، منبع تغذیه رو لازم داری. اما اگه دنبال یه ابزار همه‌کاره‌ای، دستگاه‌های ترکیبی رو امتحان کن.
یادت باشه برای کار حرفه‌ای، شناخت ابزار و کاربرد درستشون مثل نیمی از راه موفقیته. پس قبل از خرید هر دستگاهی، نیازت رو دقیق بدون و سراغ مدل مناسب برو.
1. آیا شورت کیلر می‌تواند جایگزین منبع تغذیه شود؟
خیر. شورت کیلر ابزار عیب‌یابی برای تشخیص محل اتصال کوتاه است، در حالی که منبع تغذیه برای تغذیه پایدار مدار در زمان تست و راه‌اندازی استفاده می‌شود.
2. در صورت استفاده اشتباه از شورت کیلر چه آسیبی ممکن است به برد وارد شود؟
استفاده نادرست ممکن است باعث آسیب به آی‌سی‌ها، ترکیدن خازن‌ها، سوختن مسیرها یا حتی تخریب کامل برد شود. باید مدت زمان استفاده و جریان خروجی به‌شدت کنترل شود.
3. آیا می‌توان با منبع تغذیه، اتصال کوتاه را تشخیص داد؟
بله. در صورت اتصال کوتاه، جریان مصرفی به‌طور ناگهانی بالا می‌رود. این افزایش ناگهانی یکی از نشانه‌های وجود شورت است، اما محل دقیق آن را نشان نمی‌دهد
4. کدام ابزار برای تست مصرف جریان بهتر است؟
منبع تغذیه. چون می‌توان به‌صورت دقیق ولتاژ و جریان را تنظیم و نمودار جریان مصرفی را بررسی کرد.
5. آیا هر دو ابزار باید در میز تعمیرات حرفه‌ای وجود داشته باشند؟
قطعا. شورت کیلر و منبع تغذیه دو ابزار مکمل هستند؛ اولی برای پیدا کردن شورت و دومی برای راه‌اندازی و بررسی رفتار مدار.
6. چه تفاوتی بین نحوه عملکرد شورت کیلر و منبع تغذیه وجود دارد؟
منبع تغذیه انرژی کنترل‌شده با ولتاژ و جریان محدود فراهم می‌کند. شورت کیلر پالس‌های پرجریان با ولتاژ پایین برای تشخیص شورت به‌صورت حرارتی تزریق می‌کند.
7. آیا استفاده از شورت کیلر روی بردهای حساس توصیه می‌شود؟
فقط در صورت ضرورت و با احتیاط. روی بردهایی با تراکم بالا یا قطعات حساس مانند آیفون‌های جدید، بهتر است از روش‌های غیرمستقیم یا ابزارهای پیشرفته‌تری استفاده شود.
8. چطور محل دقیق اتصال کوتاه را با شورت کیلر پیدا کنیم؟
پس از اتصال شورت کیلر، ناحیه‌ای از برد که گرم‌تر از سایر بخش‌ها می‌شود معمولاً محل شورت است. برای تشخیص دقیق‌تر می‌توان از الکل یا دوربین حرارتی (ترموویژن) کمک گرفت.
