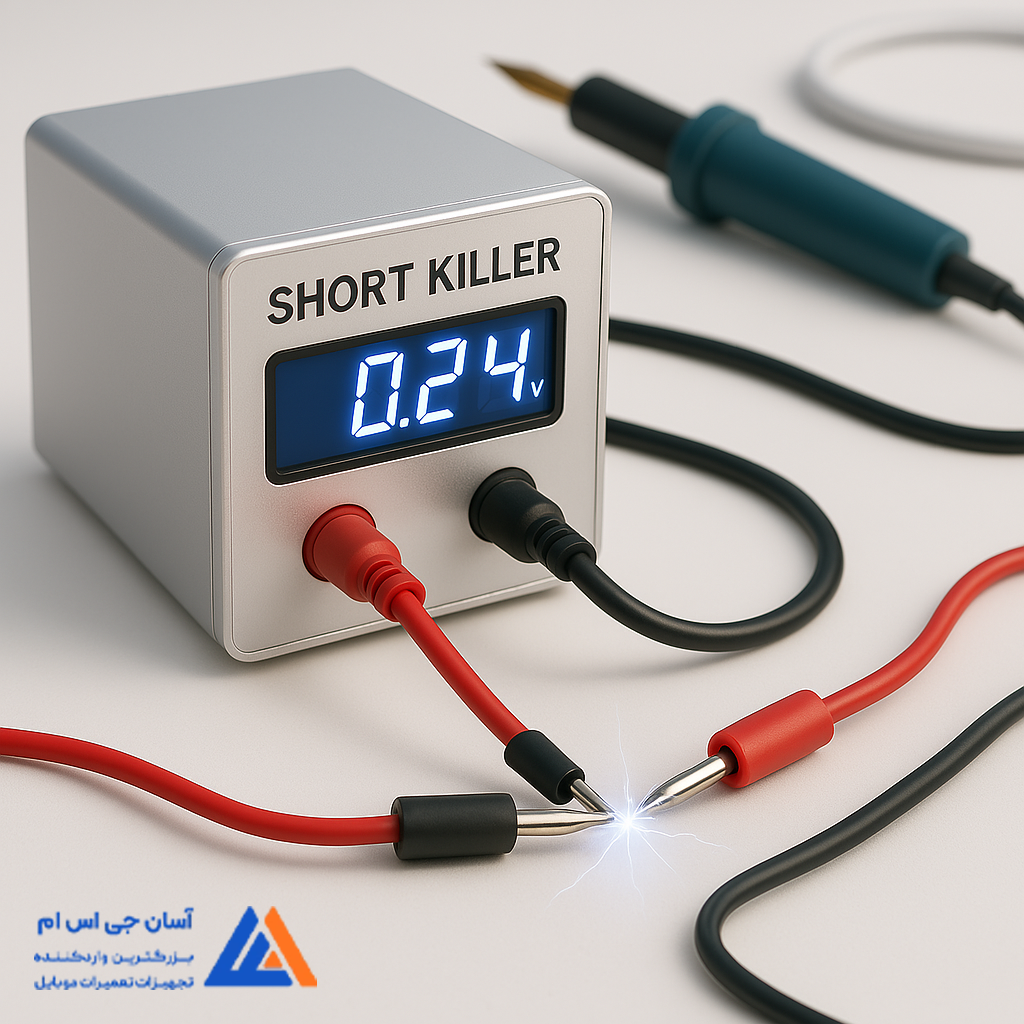

می دونی شورت کیلر چیه؟
«شورت کیلر» (Short Killer) یا همون Short Circuit Killer یک ابزار یا دستگاه تخصصی در زمینه تعمیرات موبایل، به‌ویژه در بخش برد گوشی هست. این ابزار برای شناسایی و از بین بردن اتصال کوتاه (شورت شدن) در مدارهای الکترونیکی به‌کار می‌ره.
تعریف ساده‌تر:
وقتی روی برد گوشی اتصال کوتاه به وجود میاد (مثلاً به دلیل خراب شدن یک خازن یا آی‌سی)، ولتاژ به‌شکل نادرست بین دو نقطه برقرار میشه و باعث بالا رفتن آمپر، داغ شدن قطعه یا خاموش شدن کامل دستگاه میشه.
شورت کیلر با ارسال جریان محدود و کنترل‌شده کمک می‌کنه تا نقطه اتصال کوتاه پیدا و گاهی هم بدون نیاز به هیت و تعویض قطعه، برطرف بشه.
شورت کیلر ابزاری تخصصی در تعمیرات بردهای الکترونیکی (مثل موبایل، تبلت، لپ‌تاپ و …) است که برای شناسایی و رفع اتصالات کوتاه (Short Circuit) استفاده می‌شود.
در زمان اتصال کوتاه، معمولاً دستگاه روشن نمی‌شود یا سریع داغ می‌کند. شورت کیلر کمک می‌کند بدون باز کردن قطعات زیاد، نقطه شورت را پیدا و حتی رفع کنیم.
کاربرد اصلی شورت کیلر:
تشخیص نقطه اتصال کوتاه روی برد موبایل یا لپ‌تاپ
رفع اتصال کوتاه با ارسال جریان هوشمند
جایگزین موقتی برای منبع تغذیه در تست برد
کاربرد شورت کیلر در تعمیرات موبایل
- یافتن قطعه معیوب یا داغ روی برد
رفع شورت ایجاد شده روی مسیر تغذیه
بررسی سلامت لاین‌های ولتاژ (VBAT، VPH_PWR و …)
تست سریع آی‌سی‌ها و خازن‌ها
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
نحوه کار شورت کیلر به زبان ساده

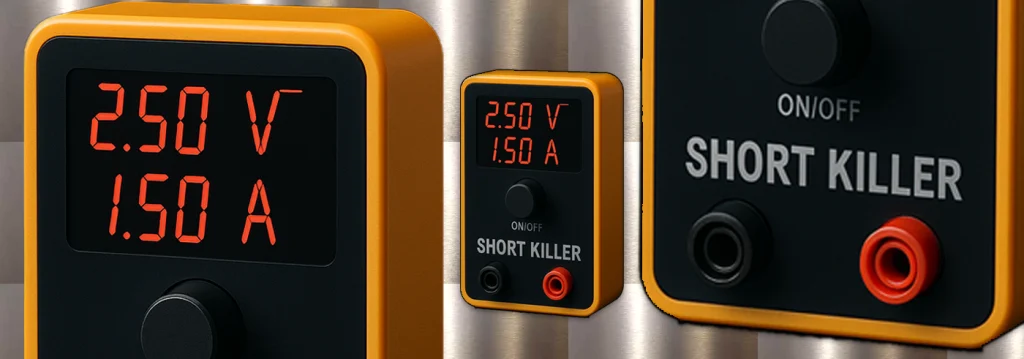

شورت کیلر را روشن می‌کنیم و ولتاژ و آمپر را تنظیم می‌کنیم (مثلاً 2.5V – 1.5A).
پراب‌های دستگاه را به دو سر ورودی برق برد وصل می‌کنیم.
جریان به‌صورت محدود از مدار عبور می‌کند و قطعه‌ای که شورت کرده، داغ می‌شود.
با دست یا الکل یا دوربین حرارتی، قطعه داغ را شناسایی می‌کنیم.
قطعه معیوب را تعویض یا حذف می‌کنیم.
انواع شورت کیلر
شورت کیلرها در انواع مختلفی تولید می‌شوند؛ از مدل‌های ساده قابل حمل تا مدل‌های پیشرفته با قابلیت تنظیم ولتاژ و جریان، نمایشگر دیجیتال، هشدار صوتی و حتی کنترل از راه دور. انتخاب نوع مناسب بستگی به سطح نیاز تعمیرکار و نوع دستگاه‌های مورد بررسی دارد.
1. شورت کیلر ساده (مبتدی)
تنظیمات ولتاژ و آمپر ثابت
مثل مدل‌های معمولی برند Quick یا Hongsam
مناسب برای شروع کار و شورت‌های ساده
2. شورت کیلر نیمه‌حرفه‌ای
قابلیت تنظیم ولتاژ و آمپر
نمایشگر دیجیتال
محافظ اتصال معکوس
مثل مدل‌های Sunshine SS-915 یا JDI 2810
3. شورت کیلر حرفه‌ای
نمایش حرارتی
قطع خودکار جریان
جریان‌دهی چند مرحله‌ای
پشتیبانی از بردهای خاص
مثل JDI 2820 یا JCID V1/V2
⚠️ نکات ایمنی در استفاده
هرگز جریان بالا برای مدت طولانی وارد نکنید.
از تنظیم درست ولتاژ و آمپر اطمینان داشته باشید.
فقط به مسیر تغذیه متصل شوید (نه دیتا یا آی‌سی حساس).
همیشه از گیره تمیز و کابل سالم استفاده کنید.
✅ مزایای استفاده از شورت کیلر
صرفه‌جویی در زمان تشخیص ایراد
کاهش نیاز به باز کردن کامل مدار
افزایش دقت در یافتن قطعه معیوب
جلوگیری از آسیب بیشتر به برد
قابل حمل و کم‌حجم
بهترین برندهای شورت کیلر در بازار
| برند | مزایا | مدل‌های پیشنهادی |
|---|---|---|
| JDI | کیفیت عالی، خروجی پایدار | JDI 2820 / 2810 |
| Sunshine | قیمت مناسب، کاربردی | SS-915 / SS-905B |
| JCID | حرفه‌ای، مناسب تعمیرکاران سطح بالا | JCID V1 / V2 |
| Qianli | طراحی جذاب و کاربردی | iSee Power Series |
| Hongsam | اقتصادی، مناسب شروع | HS-918 |
سوالات متداول درباره شورت کیلر
آیا با شورت کیلر می‌تونم همه اتصال کوتاه‌ها رو رفع کنم؟
خیر، برخی شورت‌ها نیاز به تعویض قطعه یا بررسی پیشرفته‌تری دارند.
برای گوشی آیفون هم قابل استفاده‌ست؟
بله، فقط باید ولتاژ و آمپر با احتیاط تنظیم شود.
شورت کیلر باعث آسیب به برد نمی‌شود؟
در صورت استفاده درست و تنظیم صحیح، کاملاً ایمن است.
مقایسه دقیق چند مدل شورت کیلر حرفه‌ای
🥇 JDI 2820 (مدل حرفه‌ای)
| ویژگی | مشخصات |
|---|---|
| ولتاژ خروجی | 0-5V |
| آمپر خروجی | تا 3.5A |
| نمایشگر | دیجیتال دو خط |
| قابلیت تشخیص دما | دارد (نمایشگر حرارتی) |
| کاربرد | حرفه‌ای (مناسب آیفون، سامسونگ، بردهای حساس) |
| قیمت | بالا (اما ارزش خرید عالی) |
| مزایا | ایمن، دقیق، دارای آلارم و محافظ هوشمند |
| مناسب برای | تعمیرکاران حرفه‌ای، آزمایشگاه‌های تعمیر موبایل، آموزشگاه‌های پیشرفته |
🥈 MECHANIC iShort Pro
| ویژگی | مشخصات |
|---|---|
| جریان خروجی | تا 30 آمپر |
| ولتاژ خروجی | 4 ولت |
| سرعت تشخیص | تشخیص اتصال کوتاه در کمتر از یک ثانیه |
| قابلیت‌ها | جداسازی اتصال کوتاه و حذف سریع خازن‌ها و مقاومت‌ها |
| کاربرد | تعمیر مادربرد گوشی‌های موبایل و کامپیوتر |
| ایمنی | محافظت در برابر گرمای بیش از حد و شناسایی قطب‌های مثبت و منفی |
| مزایا | طراحی جمع‌وجور، شارژ از طریق پورت اندروید، عملکرد چندمنظوره (تشخیص و حذف اتصال کوتاه) |
| مناسب برای | تعمیرکاران حرفه‌ای و نیمه‌حرفه‌ای |

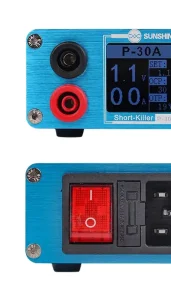

🥉 Sunshine P-30A Shortkiller
| ویژگی | مشخصات |
|---|---|
| ولتاژ | 100-250 ولت |
| جریان | جریان بالا برای تشخیص سریع |
| ایمنی | مجهز به هشدار صوتی و محافظت در برابر گرمای بیش از حد |
| کاربرد | تشخیص اتصال کوتاه در انواع گوشی‌های موبایل و کامپیوتر |
| مزایا | قیمت مناسب نسبت به عملکرد، کاربری آسان، دقت بالا در تشخیص |
| مناسب برای | تعمیرکاران حرفه‌ای و آموزشگاه‌ها |
🎯 TS-30A Short Killer
| ویژگی | مشخصات |
|---|---|
| جریان خروجی | تا 30 آمپر |
| ولتاژ خروجی | 0-5.5 ولت |
| تشخیص | تشخیص سریع اتصال کوتاه با هشدار صوتی |
| قابلیت‌ها | قابلیت تنظیم ولتاژ و جریان |
| کاربرد | تعمیر بردهای گوشی و لپ‌تاپ |
| مزایا | عملکرد قابل اعتماد، مناسب برای استفاده طولانی‌مدت، طراحی مقاوم |
| مناسب برای | تعمیرکاران حرفه‌ای و کارگاه‌های تعمیر |
مقایسه دقیق مدل‌های شورت کیلر حرفه‌ای
| ویژگی/مدل | MECHANIC iShort Pro | Sunshine P-30A | TS-30A |
|---|---|---|---|
| حداکثر جریان | 30 آمپر | نامشخص (بالا) | 30 آمپر |
| ولتاژ خروجی | 4 ولت | 100-250 ولت | 0-5.5 ولت |
| زمان تشخیص | کمتر از 1 ثانیه | سریع | سریع |
| هشدار صوتی | دارد | دارد | دارد |
| محافظت گرمایی | دارد | دارد | دارد |
| شناسایی قطب | دارد | دارد | خیر |
| قابلیت شارژ | پورت اندروید | خیر | خیر |
| مناسب برای | گوشی و کامپیوتر | گوشی و کامپیوتر | گوشی و لپ‌تاپ |
| طراحی و وزن | جمع‌وجور (95x77x25 میلی‌متر) | متوسط | مقاوم |
| قیمت تقریبی | گران‌تر | اقتصادی | متوسط |
| کاربری آسان | بسیار آسان | آسان | متوسط |
| دوام باتری | 168 ساعت (استندبای) | خیر | خیر |
تحلیل مقایسه
- MECHANIC iShort Pro:
- نقاط قوت: جریان بالا (30 آمپر)، طراحی جمع‌وجور، شارژ با پورت اندروید، و کاربری آسان. این مدل برای تعمیرکاران حرفه‌ای که به ابزار چندمنظوره و قابل حمل نیاز دارند، عالیه.
- نقاط ضعف: قیمت بالاتر نسبت به برخی رقبا.
- بهترین برای: تعمیرکاران حرفه‌ای که نیاز به ابزار مدرن و قابل حمل دارن.
- Sunshine P-30A:
- نقاط قوت: قیمت اقتصادی، عملکرد قابل اعتماد، و مناسب برای آموزشگاه‌ها. این مدل برای کسانی که بودجه محدود دارن و به ابزار ساده و مؤثر نیاز دارن، مناسبه.
- نقاط ضعف: اطلاعات دقیق جریان خروجی مشخص نیست، طراحی ساده‌تر.
- بهترین برای: تعمیرکاران نیمه‌حرفه‌ای و آموزشگاه‌ها.
- TS-30A:
- نقاط قوت: جریان بالا (30 آمپر)، ولتاژ قابل تنظیم، و دوام بالا. این مدل برای کارگاه‌های تعمیر با حجم کاری بالا مناسبه.
- نقاط ضعف: عدم شناسایی خودکار قطب‌ها، نیاز به دانش فنی برای تنظیمات.
- بهترین برای: تعمیرکاران حرفه‌ای با تجربه در تنظیمات دستی.
توصیه داداش جیمی به مبتدی و حرفه ای
- برای تعمیرکاران مبتدی یا آموزشگاه‌ها: Sunshine P-30A به دلیل قیمت اقتصادی و کاربری آسان توصیه میشه.
- برای تعمیرکاران نیمه‌حرفه‌ای: TS-30A به دلیل تعادل بین قیمت و عملکرد مناسب است.
- برای تعمیرکاران حرفه‌ای: MECHANIC iShort Pro یا Qianli iPower Max به دلیل ویژگی‌های پیشرفته و دقت بالا بهترین انتخاب‌ها هستند. اگر بودجه مهم نیست، iShort Pro به دلیل قابل حمل بودن و شارژ آسان ارجحیت داره.
لوازم جانبی موردنیاز همراه شورت کیلر
برای استفاده بهتر و حرفه‌ای‌تر از شورت کیلر، این ابزارها رو کنار اون داشته باش:
گیره برد حرفه‌ای
کابل ضخیم و نسوز
دوربین حرارتی یا ترمومتر لیزری (برای شناسایی دمای قطعه)
مولتی‌متر
منبع تغذیه جدا (برای کاربردهای بیشتر)
ترفندهای حرفه‌ای در استفاده از شورت کیلر
استفاده از الکل ایزوپروپیل 99٪ روی برد هنگام استفاده: قطعه شورت شده سریع‌تر بخار تولید می‌کنه.
استفاده از دوربین حرارتی: خیلی سریع‌تر و دقیق‌تر قطعه داغ رو پیدا می‌کنی.
قطع سریع جریان بعد از شناسایی شورت: جلوگیری از آسیب به مسیرها.
مقایسه مقاومت قطعات مشابه روی برد سالم و خراب با مولتی‌متر برای تشخیص دقیق‌تر.
حرف آخر – داداش این ابزار برات حکم ذره‌بین شرلوک هولمز رو داره!
شورت کیلر ابزاری بسیار ارزشمند در تعمیرات موبایل و الکترونیکه، به‌ویژه برای تشخیص و رفع شورت برد.
با انتخاب درست، استفاده صحیح، و رعایت نکات ایمنی، می‌تونه جلوی کلی ضرر مالی و زمانی رو بگیره.
وقتی برد شورت کرده و هیچ‌چی روشن نمیشه، شورت کیلر میاد مثل قهرمان و راهو بهت نشون می‌ده.
یه ابزار ساده ولی نجات‌دهنده‌ست.
حالا بستگی به خودت داره که ازش یه نجات‌دهنده بسازی یا یه وسیله‌ی خاک‌خور تو میز کارت.
