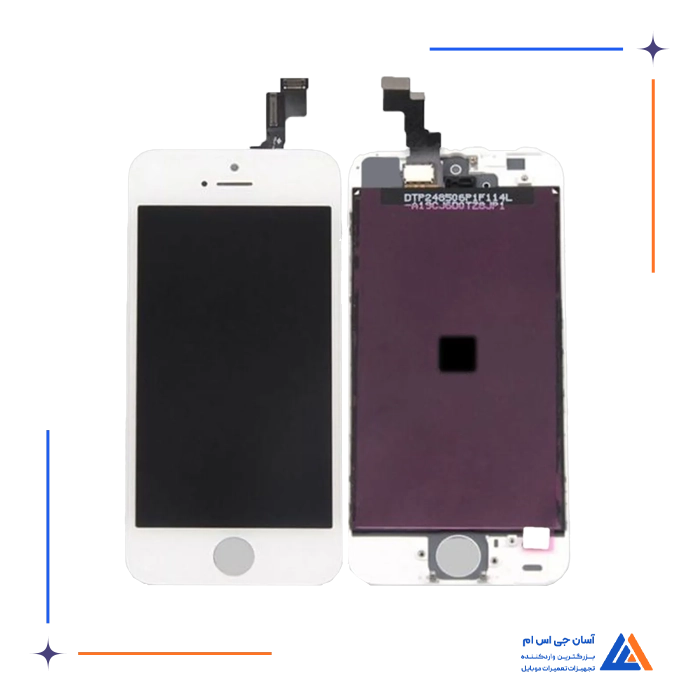

تاچ و ال سی دی چنج گلس گوشی موبایل آیفون 5S

از راهنمای زیر برای تعویض تاچ و ال سی دی خراب یا شکسته شده ی گوشی آیفون 5S استفاده کنید.

تاچ و ال سی دی جدید بایستی دارای قطعات دوربین سلفی جلو، دکمه ی Home، اسپیکر هدفون و پلیت محافظ LCD باشد.

اگر تاچ و ال سی دی جدیدتان این قطعات را ندارد باید آنها را از تاچ و ال سی دی قدیمی خود بردارید،

در این راهنما نحوه ی باز کردن تمامی قطعات تاچ و ال سی دی گوشی آیفون 5S را به شما آموزش می دهیم.

در هر حال شما باید دکمه ی Home اورجینال گوشی که روی تاچ و ال سی دی قدیمی است را با دقت روی تاچ و ال سی دی جدید بیندازید تا قابلیت Touch ID (اسکن کردن اثر انگشت) آن به خوبی کار کند.

مرحله 1

• اگر گلس تاچ و ال سی دی شما بدجوری آسیب دیده یا شکسته، تمام سطح آن را چسب کاری کنید تا حین فرایند باز کردن آسیب بیشتری نبیند.

این کار باعث می شود خرده ریزه های تاچ و ال سی دی پخش نشوند و تاچ و ال سی دی حین بلند کردن به طور کامل جدا شود.

• حتما از عینک ایمنی استفاده کنید تا خرده ریزه های تاچ و ال سی دی حین باز و بسته کردن گوشی وارد چشم تان نشود.

مرحله 2

• قبل از شروع حتما شارژ باتری را تا زیر 25 درصد خالی کنید چرا که باتری لیتیومی شارژ شده اگر تصادفا سوراخ شود ممکن است باعث آتش/ انفجار شود.

• ابتدا و قبل از هر کاری گوشی آیفون خود را خاموش کنید.

• دو پیچ ستاره ای 3.9 میلی متری اطراف پورت شارژ را باز کنید.

مرحله 3

• در مراحل پیش رو شما باید تاچ و ال سی دی را از شاسی گوشی بلند کنید.

تاچ و ال سی دی از یک گلس و قاب پلاستیکی تشکیل شده که با گیره های فلزی به شاسی گوشی وصل شده است.

• صرف نظر از هر وسیله ای که برای بلند کردن تاچ و ال سی دی این گوشی استفاده می کنید، مطمئن شوید که همه جای تاچ و ال سی دی را بلند می کنید.

• اگر مانند شکل اول، گلس تاچ و ال سی دی از قاب آن جدا شد آنگاه یک قاب بازکن پلاستیکی مانند شکل دوم بین شاسی و قاب گوشی قرار دهید تا گیره های فلزی تاچ و ال سی دی از شاسی گوشی بیرون آید.

• اگر قاب تاچ و ال سی دی گوشی تان جدا شده و آن را سر هم می کنید، یک نوار باریک چسب بین قاب پلاستیکی و گلس آن قرار دهید تا گوشی را بسته نگه دارد.

مرحله 4

• در دو مرحله ی بعد باید از ابزار iSclack استفاده کنید.

این ابزار همان گونه که در شکل پیداست دارای دو گیره و دو کاپ مکنده است که برای بلند کردن تاچ و ال سی دی گوشی ها استفاده می شود که به همه پیشنهاد می کنیم از آن استفاده کنند.

اگر از iSclack استفاده نمی کنید، دو مرحله ی بعد را رد کنید و به مرحله ی 6 بروید.

• دستگیره ی iSclack را فشار دهید تا گیره های کاپ مکنده باز شوند.

• لبه ی پایین گوشی را مانند شکل بین کاپ های مکنده قرار دهید.

• کاپ مکنده ی بالا را درست بالای دکمه ی Home بگذارید.

• دستگیره را باز کنید تا گیره های iSclack بسته شوند.

وسط کاپ های مکنده را محکم فشار دهید تا به بالا و پایین گوشی بچسبند.

مرحله 5

• گوشی آیفون را محکم در دست تان بگیرید و دستگیره های iSclack را ببندید تا کاپ های مکنده باز شوند.

با انجام این کار همان گونه که می بینید، پنل جلو از شاسی گوشی بلند می شود.

• این وسیله به گونه ای طراحی شده تا گوشی شما را به قدری باز کند که اجزای آن جدا شوند ولی به کابل دکمه ی Home گوشی آسیب نمی رساند.

• دو کاپ مکنده را از روی گوشی تان بردارید.

• سه مرحله ی بعد را رد کنید و به مرحله ی 9 بروید.

مرحله 6

• اگر ابزار iSclack ندارید از یک کاپ مکنده برای بلند کردن پنل جلو استفاده کنید.

• کاپ مکنده را مانند شکل روی تاچ و ال سی دی و دقیقا بالای دکمه ی Home فشار دهید.

• کاپ را کاملا روی صفحه نمایش بچسبانید و مطمئن شوید از آن جدا نمی شود.

مرحله 7

• تاچ و ال سی دی با چند گیره به شاسی گوشی وصل شده است و چندین کابل ظریف آن را به بقیه ی گوشی چسبانده است. هدف شما در اینجا اینست که این گیره ها را جدا کنید و گوشی را بقدری باز کنید که بتوانید کابل ها را قطع کنید.

بنابراین باید از کاپ مکنده و قاب بازکن پلاستیکی به طور همزمان (مانند شکل) استفاده کنید تا بتوانید قطعات تاچ و ال سی دی را آزاد کنید.

• در حالی که با یک دست تان گوشی را محکم گرفته اید، کاپ مکنده را بلند کنید تا قطعات تاچ و ال سی دی از شاسی گوشی جدا شود.

• یک قاب باز کن پلاستیکی را مانند شکل روی شاسی گوشی بگذارید و در حالی که کاپ مکنده را به طرف بالا می کشید این قاب باز کن را به آرامی به طرف پایین فشار دهید.

• برای باز کردن پنل جلو این گوشی عجله نکنید چرا که قطعات پنل آن نسبت به گوشی های دیگر سفت تر بسته شده اند.

مرحله 8

• هرگز سعی نکنید قطعات تاچ و ال سی دی را کاملا از شاسی گوشی جدا کنید چون هنوز با چند کابل ظریف به شاسی وصل است.

• برآمدگی پلاستیکی کاپ را بکشید و آن را از روی تاچ و ال سی دی بردارید.

مرحله 9

• گوشی را به اندازه ای باز کنید که روپوش فلزی پوشاننده ی کابل دکمه ی Home معلوم شود.

• گوشی را خیلی باز نکنید چون کابل دکمه ی Home یا سوکت آن آسیب می بیند. کابل را نکشید تا شل بماند.

• فقط قطعات اورجینال دکمه ی Home قابلیت استفاده از Touch ID را دارند. اگر این کابل را پاره کنید و یک دکمه ی Home جدید نصب کنید، گوشی شما فقط کارآیی عادی دکمه ی Home را خواهد داشت و قابلیت Touch ID نخواهد داشت.

• روپوش را با نوک قاب بازکن آزاد کنید و آن را با پنس بردارید.

• دو مرحله ی بعد مربوط به سرهم کردن گوشی است. از این مراحل رد شوید و به مرحله ی 12 بروید.

مرحله 10

• حین سرهم کردن گوشی باید روپوش کابل Touch ID را مجددا نصب کنید.

برای این کار باید لبه ی بالایی این روپوش را بین باتری و کانکتور کابل Touch ID بکشید و پشت آن روی کانکتور چفت شود.

• روپوش را روی کانکتور کابل Touch ID از چپ به راست بکشید.

مرحله 11

• با یک قاب بازکن صاف، قسمت جلویی روپوش کابل Touch ID را روی کانکتور کابل چفت کنید.

• اگر روپوش درست چفت نشد باید روپوش را بردارید و آن را مجددا روی کانکتور کابل بکشید تا بهتر جا بیفتد.

مرحله 12

• کانکتور کابل دکمه ی Home را با نوک قاب بازکن بلند کنید و از سوکتش جدا کنید.

• مطمئن شوید که کانکتور کابل را از سوکت آن جدا می کنید و کل سوکت را بلند نکنید. اگر احتیاط نکنید ممکن است سوکت و کابل آن کلا بلند شود.

مرحله 13

• زمانی که کانکتور آزاد شد، بالای گوشی (لبه ی دکمه ی Home) را بگیرید و مانند شکل بلند کنید تا قطعات تاچ و ال سی دی از شاسی گوشی بلند شوند.

• تاچ و ال سی دی را تا حدود 90 درجه باز کنید و آن را به چیزی تکیه دهید تا حین کار با آن نیفتد. می توانید تاچ و ال سی دی را با یک نوار ببندید تا حین کار با آن به کابل هایش فشار نیاید.

مرحله 14

• دو پیچ چهار سوی #000 و 1.6 میلی متری نگه دارنده ی روپوش فلزی کانکتور باتری روی برد اصلی را باز کنید.

مرحله 15

• روپوش فلزی کانکتور باتری را از گوشی جدا کنید.

مرحله 16

• از نوک قاب بازکن یا ناخن برای بلند کردن کانکتور باتری از سوکت آن روی برد اصلی استفاده کنید.

• دقت داشته باشید که فقط خود کانکتور باتری را بلند کنید و سوکت آن روی برد اصلی را بلند نکنید. اگر سوکت یا برد را بلند کنید ممکن است به سوکت یا قطعات مجاور آن آسیب برسانید.

مرحله 17

پیچ های روپوش کابل قطعات پنل جلو را باز کنید.

این پیچ ها به شکل زیر هستند:

• یک پیچ چهار سوی 1.7 میلی متر
• یک پیچ چهار سوی 1.2 میلی متر
• یک پیچ چهار سوی 1.3 میلی متر
• یک پیچ چهار سوی 1.7 میلی متر

پیچ 1.7 میلی متری آخر به پیچ گوشتی های آهنربایی نمی چسبد.

بنابراین هنگام باز کردن آن مواظب باشید گم نشود.

• جای هر کدام از این پیچ ها را به خاطر بسپارید چرا که حین سرهم کردن گوشی اگر مثلا پیچ 1.3 یا 1.7 میلی متری را به جای پیچ 1.2 میلی متری سوراخ گوشه ی راست وارد کنید آنگاه برد اصلی گوشی آسیب می بیند و باعث می شود گوشی تان به درستی بوت نشود.

• هم چنین مراقب باشید پیچ ها را بیش از حد سفت نکنید و به آنها فشار نیاورید.

اگر این پیچ ها زمان بسته شدن به راحتی سر جایشان قرار نمی گیرند، احتمالا سر جای خودشان نیستند.

مرحله 18

• روپوش کابل قطعات تاچ و ال سی دی را بردارید.

مرحله 19

• کانکتور کابل سنسور و دوربین سلفی جلو را با قاب باز کن یا ناخن قطع کنید.

مرحله 20

• قبل از اینکه کابل باتری را قطع یا وصل کنید مطمئن شوید که باتری گوشی وصل نیست و کار نمی کند.

• کانکتور کابل LCD را قطع کنید.

• حین سر هم کردن گوشی ممکن است کابل LCD از کانکتور آن در آید که باعث می شود زمانی که گوشی را روشن کردید، صفحه نمایش آن چیزی را نشان ندهد یا خطوط سفید روی آن پیدا شود.

اگر این اتفاق افتاد، کابل را مجددا وصل کنید و گوشی تان را روشن کنید.

البته بهترین روش برای روشن کردن گوشی در این مرحله قطع و وصل کردن مجددا باتری است.

مرحله 21

• کانکتور کابل دیجیتایزر را قطع کنید.

مرحله 22

• قطعات تاچ و ال سی دی را از شاسی گوشی جدا کنید.

مرحله 23

• دو پیچ چهار سوی 4.0 و 2.3 میلی متر روپوش اجزای بالایی پنل را باز کنید.

• بستن این پیچ ها در سر جای خودشان بسیار مهم است در غیر این صورت حین سرهم کردن گوشی به LCD آسیب شدیدی وارد می شود.

مرحله 24

• گوشی را مانند شکل بچرخانید تا دکمه ی Home بالا و اسپیکر هدفون پایین باشد.

• گیره ی اسپیکر هدفون (که نزدیک گوشه ی چپ-پایین روپوش است) را به آرامی از جایش بیرون آورید.

• به گیره زیاد فشار وارد نکنید چون روپوش اسپیکر شکننده و انعطاف پذیر است.

• روپوش را با پنس بگیرید و به سمت چپ بکشید تا از گیره اش در بیاید.

مرحله 25

• روپوش را از روی تاچ و ال سی دی بردارید.

مرحله 26

• اسپیکر هدفون را با پنس بگیرید و در بیاورید.

• اگر با انگشت تان این کار را می کنید به اتصال طلایی رنگ آن روی پنل دست نزنید چون اگر انگشت تان چرب باشد، از اتصال خوب آن ممانعت می کند.

مرحله 27

• برای جایگزین کردن اسپیکر هدفون بهتر است اسپیکر و روپوش را با هم نصب کنید.

• روپوش اسپیکر را روی اسپیکر قرار دهید تا در جایش فیت شود.

• قلاب سمت چپ روپوش را درون شکاف بالای گوشه ی چپ-بالای دوربین سلفی جلو قرار دهید. (به شکل دقت کنید)

• روپوش را بچرخانید تا دو سوراخ پیچ آن تنظیم شود. روپوش را در جایش فشار دهید و مطمئن شوید که قلاب سمت راست آن درون تاچ و ال سی دی قرار می گیرد.

مرحله 28

• در این مرحله شما باید دوربین سلفی جلو و کابل سنسور را از قطعات تاچ و ال سی دی جدا کنید. این قطعات با چسب تقریبا قوی به پنل زیر آن چسبیده اند.

• چسب را با یک iOpener یا سشوار نرم کنید تا کابل سنسور و دوربین جلو راحت تر باز شود.

مرحله 29

• کابل تماس اسپیکر هدفون را با نوک پنس بگیرید و آن را به آرامی بلند کنید تا از چسب زیر آن جدا شود.

• دقت داشته باشید که نوک پنس را مستقیما زیر اتصال اسپیکر کنید و فقط آنجا را بلند کنید.

اگر جای دیگری را بلند کنید، ممکن است به سنسورها و میکروتراشه ها آسیب برسانید.

مرحله 30

• سنسور مجاورت و سنسور نور محیط را با نوک قاب بازکن از روی تاچ و ال سی دی بلند کنید.

• یک هولدر کوچک، مربعی شکل، پلاستیکی و فلزی برای سنسور مجاورت (نزدیکی) وجود دارد. این هولدر برای عملکرد درست سنسور مجاورت بسیار ضروری است.

• اگر سنسور مجاورت را تعویض می کنید، مطمئن شوید که هولدر آن به پشت تاچ و ال سی دی چسبیده بماند. اگر این هولدر با سنسور جدا شد، آن را از سنسور جدا کنید و با چسب مجددا به تاچ و ال سی دی بچسبانید.

مرحله 31

• دوربین سلفی جلو را با نوک قاب باز کن از روی کابل آن روی تاچ و ال سی دی بلند کنید.

مرحله 32

• اگر پلیت محافظ مشابه را به روی تاچ و ال سی دی جدید وصل می کنید، نیازی نیست قطعات کابل را از روی این پلیت بکنید. این مرحله را رد کنید.

• کابل پلیت محافظ LCD را با دقت از روی تاچ و ال سی دی جدا کنید.

• مراقب باشید تا حین بلند کردن کابل سنسور و دوربین جلو، کابل دیجیتایزر را نگیرید.

مرحله 33

• تنها پیچ چهارسوی نگه دارنده ی کابل دکمه ی Home را باز کنید.

• زیر این پیچ یک فنر قرار دارد که آن را به دکمه ی Home بسته است و نقش محافظ را دارد. حین سر هم کردن گوشی، جهت این فنر را درست بگذارید.

همان گونه که در شکل می بینید این فنر در سمت نزدیک ترین پیچ LCD قرار دارد.

• اگر قطعات تاچ و ال سی دی جدید شما این پیچ و فنر را ندارد، باید آنها را از کابل دکمه ی Home تاچ و ال سی دی قدیمی باز کنید.

مرحله 34

• کابل دکمه ی Home را به سمت پایین تا کنید و از روپوش دکمه ی Home دور کنید.

مرحله 35

• دو پیچ چهار سوی 1.4 میلی متری را از روی روپوش دکمه ی Home باز کنید.

مرحله 36

• روپوش دکمه ی Home را از قطعات تاچ و ال سی دی جدا کنید.

مرحله 37

• نوک قاب بازکن را زیر قطعات کابل دکمه ی Home کنید و آن را بچرخانید تا چسب زیر کابل باز شود. این کابل با چسب نسبتا ضعیفی فیکس شده است.

• قاب باز کن را به آرامی زیر کابل بکشید تا از قطعات تاچ و ال سی دی جدا شود.

• دکمه ی Home را هنوز باز نکنید چون به قطعات پنل جلو چسبیده است.

مرحله 38

• اگر لازم بود چسب روی دکمه ی Home را از روی تاچ و ال سی دی باز کنید.

گوشه ی چپ و بالایی دکمه ی Home را به طرف بالا فشار دهید تا از پنل جدا شود.

• دکمه ی Home را به هیچ وجه فشار ندهید و فقط کافیست گوشه ای از آن آزاد شود تا بتوانید با قاب باز کن آن را بلند کنید.

• این قطعات بسیار ریز و ظریف هستند.

اگر احساس کردید ممکن است این دکمه پاره شود، کمی آن را گرم کنید و مجددا تلاش کنید.

مرحله 39

• نوک قاب باز کن را زیر این دکمه کنید و دور آن را به آرامی بلند کنید.

مرحله 40

• قطعات دکمه ی Home را از تاچ و ال سی دی جدا کنید.

مرحله 41

• پیچ چهارسوی 2.7 میلی متری را از پشت قطعات تاچ و ال سی دی باز کنید.

مرحله 42

• دو پیج چهارسوی 1.2 میلی متر را از دو طرف قاب LCD باز کنید. (جمعا 4 پیچ)

مرحله 43

• پلیت محافظ LCD را از قطعات تاچ و ال سی دی جدا کنید.

همان گونه که می بینید فقط پنل جلو باقی می ماند.
